Combo PCB Mạch Nguồn INVERTER 16 FET Lớn + PCB Băm Rời 5 IGBT | Auto Duty | Vừa Hộp 300x200x95mm | Linh Kiện Điện Tử Quỳnh Diễn
🛠️ Mô tả ngắn gọn về sản phẩm

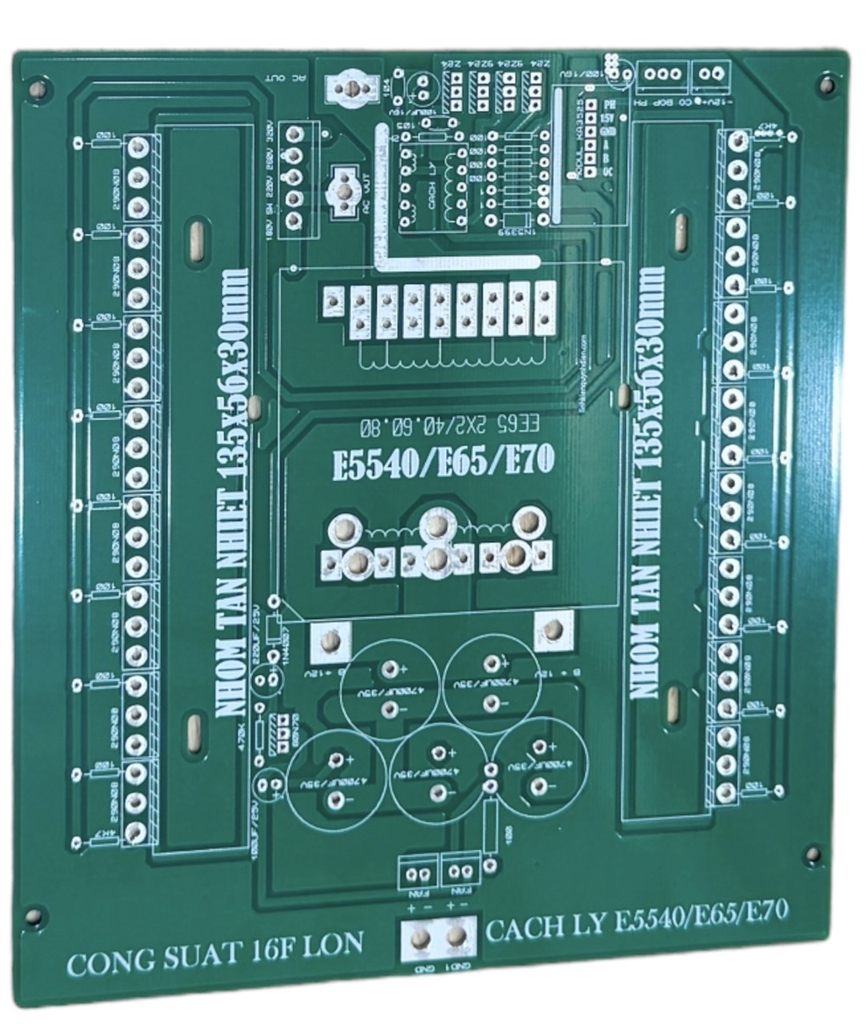

Combo PCB Mạch Nguồn INVERTER 16 FET Lớn kết hợp Mạch Băm Rời 5 IGBT là giải pháp thiết kế rời giữa phần công suất DC-AC và mạch băm điều chỉnh dòng, giúp việc ghép nối, sửa chữa và nâng cấp công suất trở nên dễ dàng, linh hoạt. Đây là bộ combo lý tưởng cho các dòng máy kích điện công suất lớn, máy thu hoạch thủy sản điện tử, dành riêng cho thợ lành nghề chuyên chế máy, nâng cấp máy.
💥 Link YouTube Hướng Dẫn Chi Tiết:
🔗 Xem ngay tại đây
✅ Lợi ích nổi bật của sản phẩm
-
🔌 Phần công suất và mạch băm tách rời, dễ độ chế, dễ sửa chữa từng phần.
-
⚡ Tăng công suất đánh bắt mạnh mẽ, hoạt động bền bỉ, hiệu quả trên nhiều loại nước (ngọt, lợ, mặn).
-
🧠 Auto Duty: tự động điều chỉnh dòng theo tải và môi trường nước, giúp tiết kiệm điện năng.
-
🛡️ Chống quá tải, chống ngược cực, chống chập tải → an toàn cho thiết bị.
-
🧱 PCB FR4 sợi thủy tinh cao cấp, chịu nhiệt, chịu dòng tốt, bền lâu.
⚙️ Các tính năng chính
-
✅ Nguồn INVERTER 16 FET LỚN: chạy 16 Mosfet lớn với biến áp EE6527 hoặc E70 nằm.
-
✅ PCB băm rời 5 IGBT: sử dụng 5 con IGBT công suất cao (hỗ trợ các loại như 40T120, 25N120, 60N100).
-
✅ Băm rời, lái IGBT loại 10 chân Trung Quốc hoặc Việt Nam V3, V4, MCU 4 – 6 chế độ, đảm bảo tần số ổn định.
-
✅ Tụ lọc nguồn lớn: giúp giảm nhiễu, ổn định điện áp, tăng hiệu suất làm việc.
-
✅ Bo băm Dải điện áp rộng: hoạt động tốt từ 200V đến 800V DC.
- ✅ Tần số băm 80Hz đến 480Hz
📐 Thông số kỹ thuật chi tiết
🟢 Mạch Nguồn INVERTER 16 FET Lớn
-

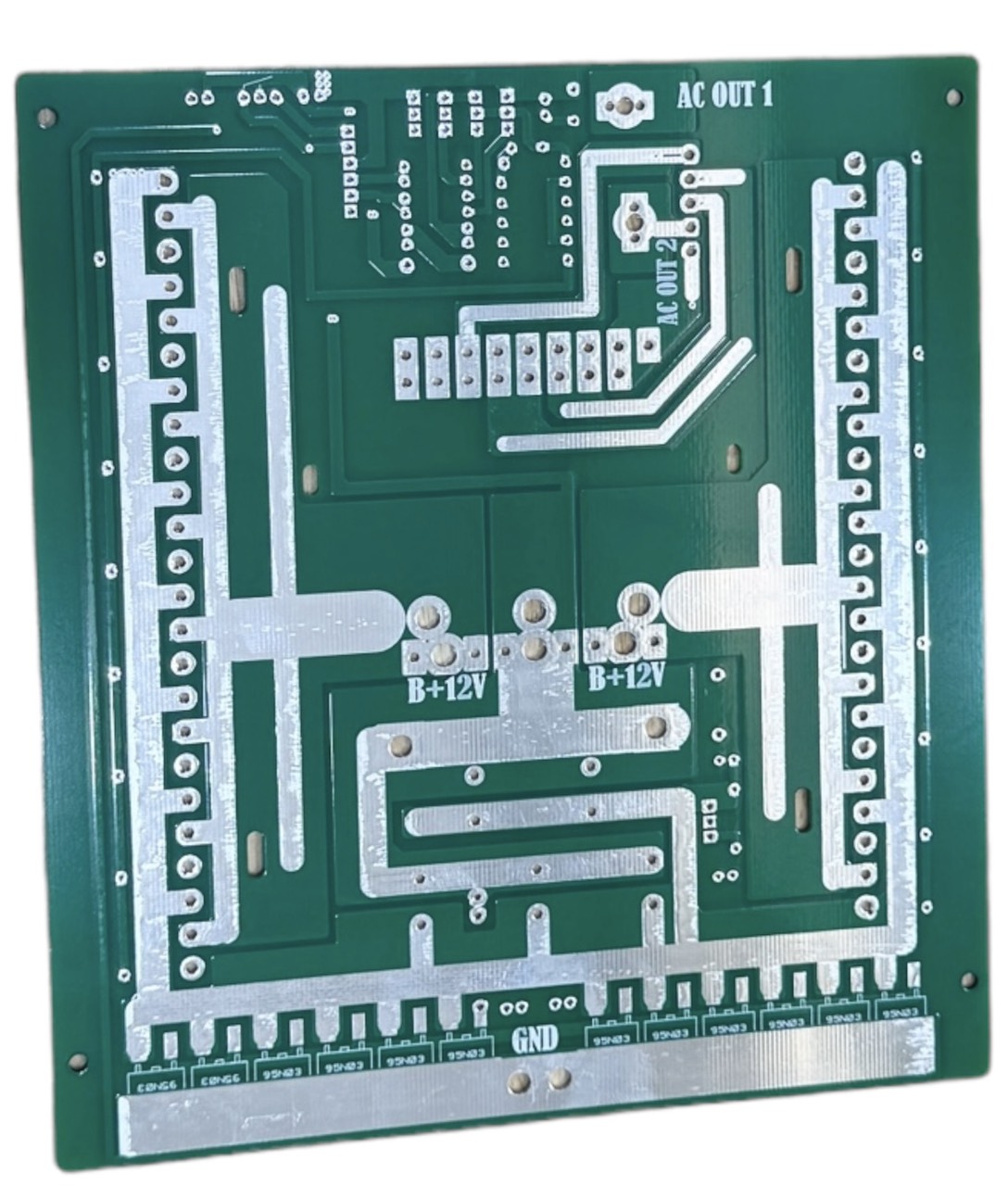

Kích thước PCB: 175mm x 159mm
-
Điện áp sử dụng: 12v
-
Nhôm tản nhiệt FET: 135mm x 17mm (nhôm 2 tầng là phù hợp)
-
Tụ lọc nguồn 12V: Ø18mm
-
Biến áp: EE6527 hoặc E70 nằm
-
Chạy 16 MOSFET công suất lớn
-
✅ Bo mạch lái fet mặc định 10kHz, có thể tùy chỉnh 6kHz – 33kHz, khuyến nghị chỉnh về 21kHz khi kết hợp biến áp E65/E70.

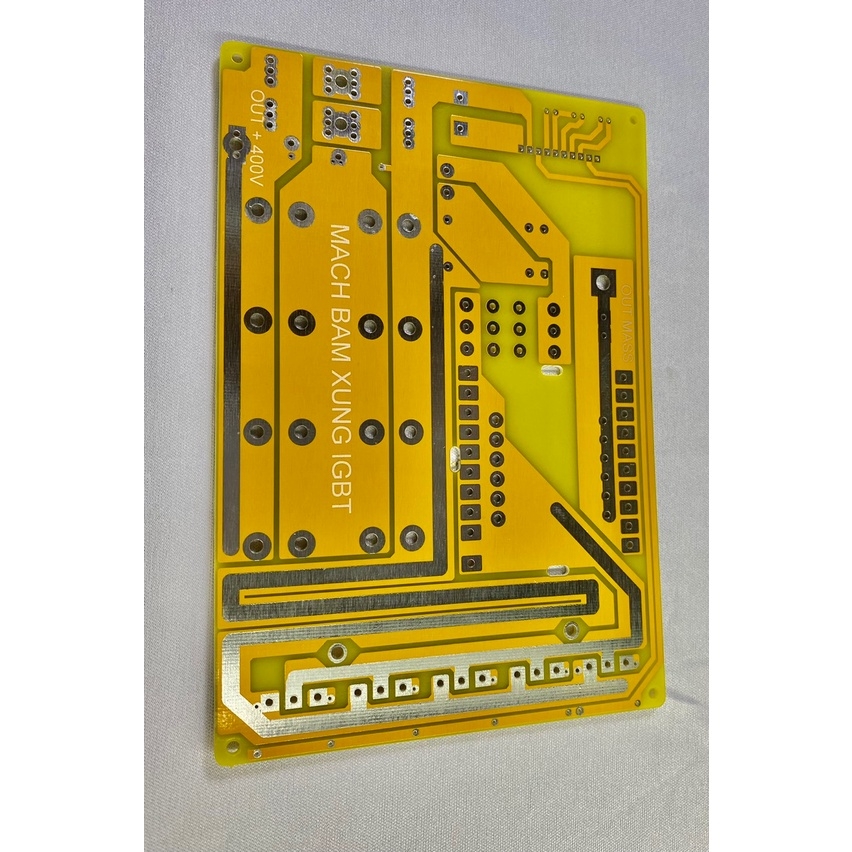

🟡 Mạch Băm Rời 5 IGBT
-

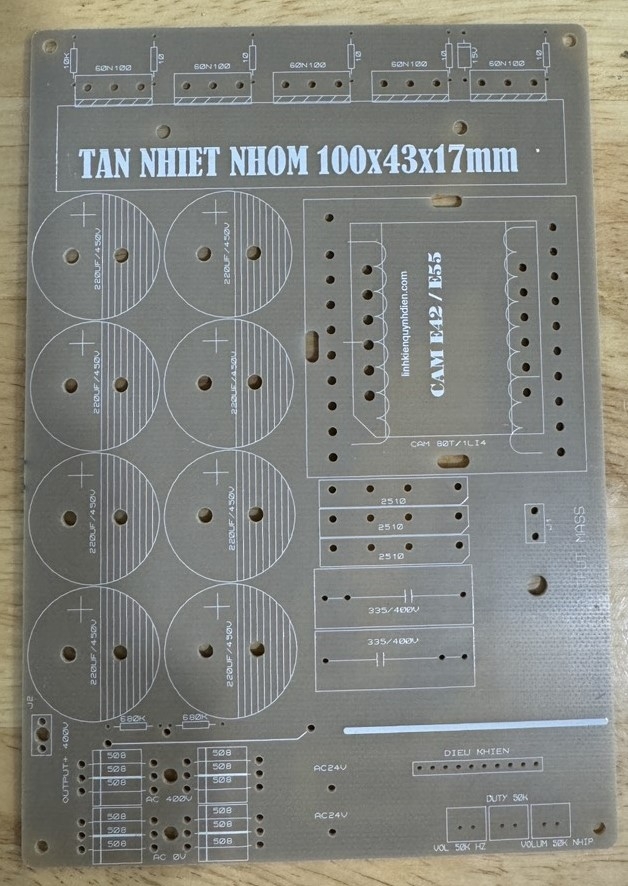

Kích thước PCB băm: 166mm x 115mm
-
Tụ lọc nguồn: 8 tụ 220uF/450V (Ø25mm)
-
IGBT sử dụng: 5 con (40T120, 25N120, 60N100,...)
-
Cuộn cảm: EE55 nằm hoặc E4220 đứng
-
Nguồn chính: 200V – 800V DC
-
Nguồn phụ: 30V – 36V DC cấp cho mạch lái
-
Tính năng Auto Duty: Tự động điều chỉnh dòng theo tải và nguồn nước

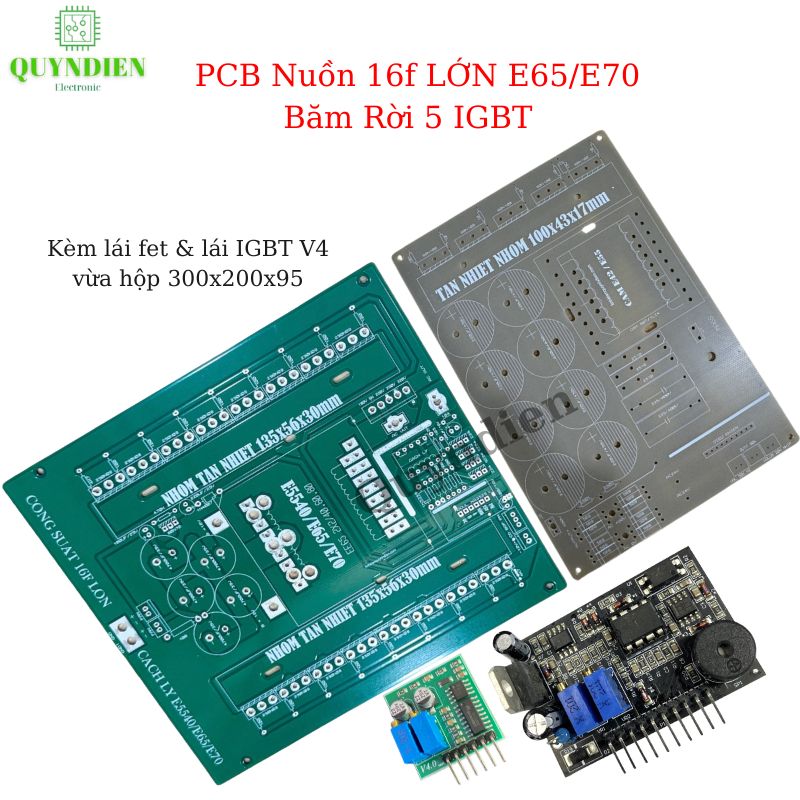

📦 Sản phẩm bao gồm
-
1 PCB Nguồn 16 FET LỚN (phần inverter DC ra AC)
-
1 PCB Băm Rời 5 IGBT (điều chỉnh dòng, Auto Duty)
-

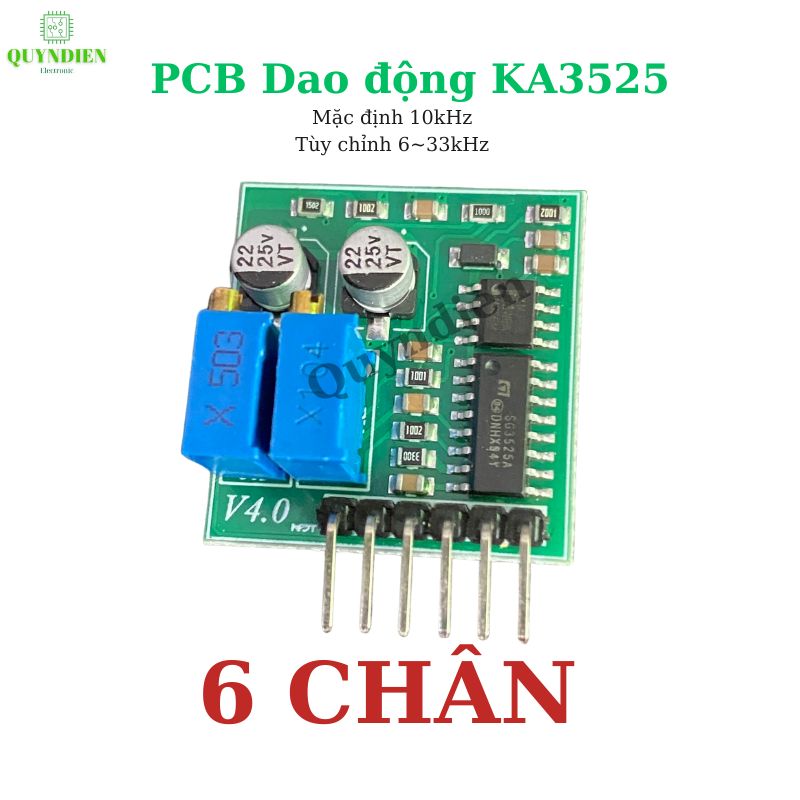

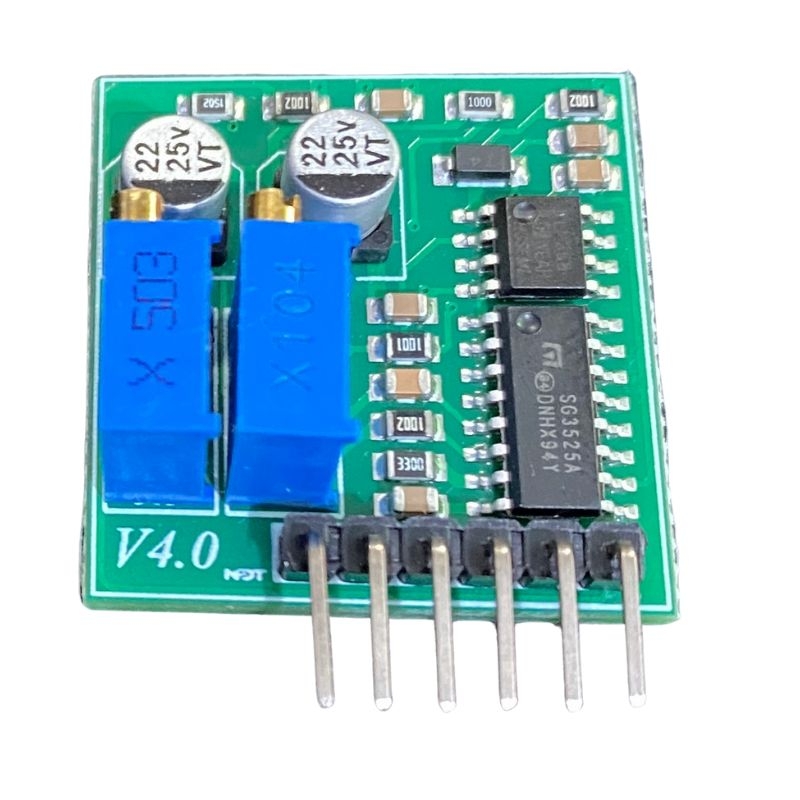

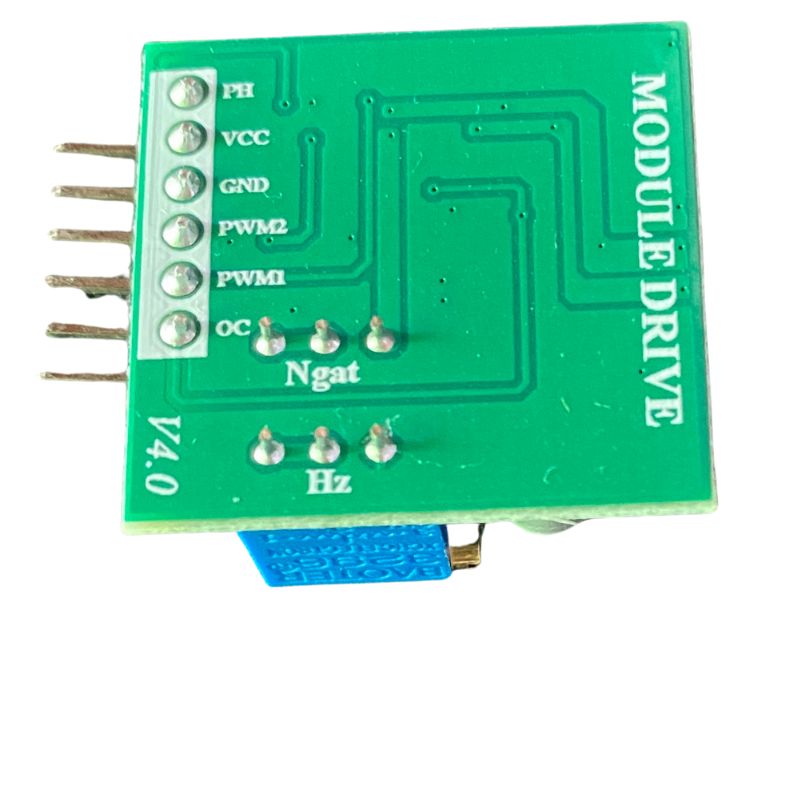

1 Bo lái FET KA3525 (mặc định 10kHz, tùy chỉnh từ 6kHz – 33kHz)
-

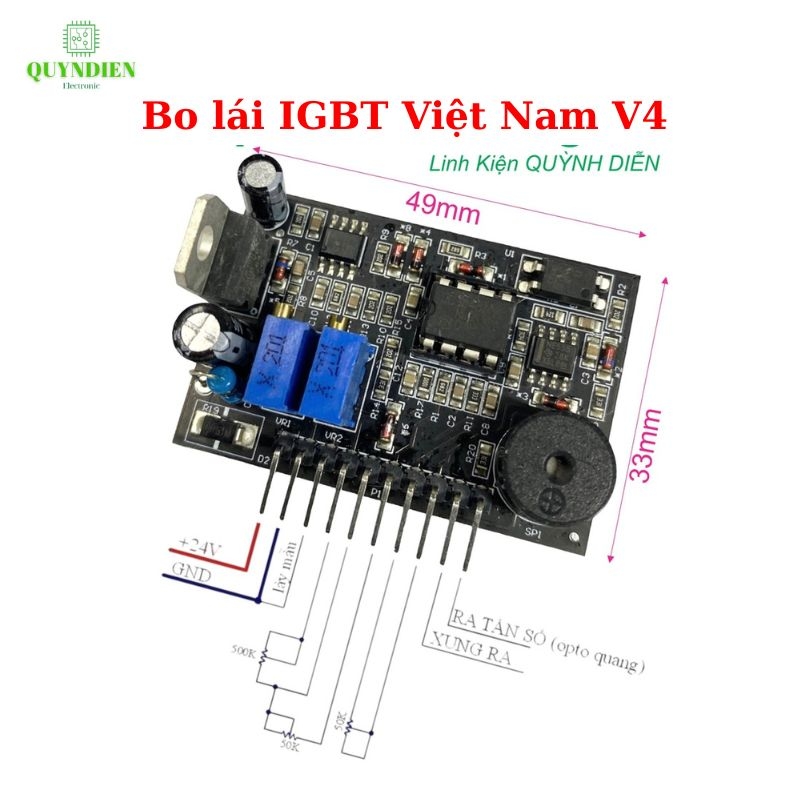

1 Bo lái IGBT Việt Nam V4
⚠️ Lưu ý sử dụng
-
Sản phẩm chỉ dành cho thợ lành nghề, không phù hợp cho người không chuyên.
-
Các thông số kỹ thuật có thể có sai số nhỏ từ nhà sản xuất.
-
Không bảo hành với lỗi do cấp sai nguồn điện, chập mạch, cháy nổ hoặc lắp sai kỹ thuật.
-
Bo lái KA3525 cần tự chỉnh lại tần số phù hợp theo biến áp sử dụng (khuyên chỉnh 21kHz với E65/E70).
