COMBO 4in1 – 2 PCB Nguồn INVERTER 16 FET LỚN + Mạch Băm 8 IGBT Auto Nguồn Nước + Bo Lái FET KA3525 + Bo Lái IGBT MCU 4 Chế Độ | Linh Kiện Điện Tử Quỳnh Diễn
🛠️ Tổng Quan Sản Phẩm
Combo hoàn chỉnh 4 TRONG 1, tối ưu cho thợ lành nghề chuyên thi công máy kích điện tử công suất vừa và lớn. Thiết kế khoa học, lắp ráp đồng bộ, dễ độ chế, dễ thay thế, dễ sửa chữa từng phần.

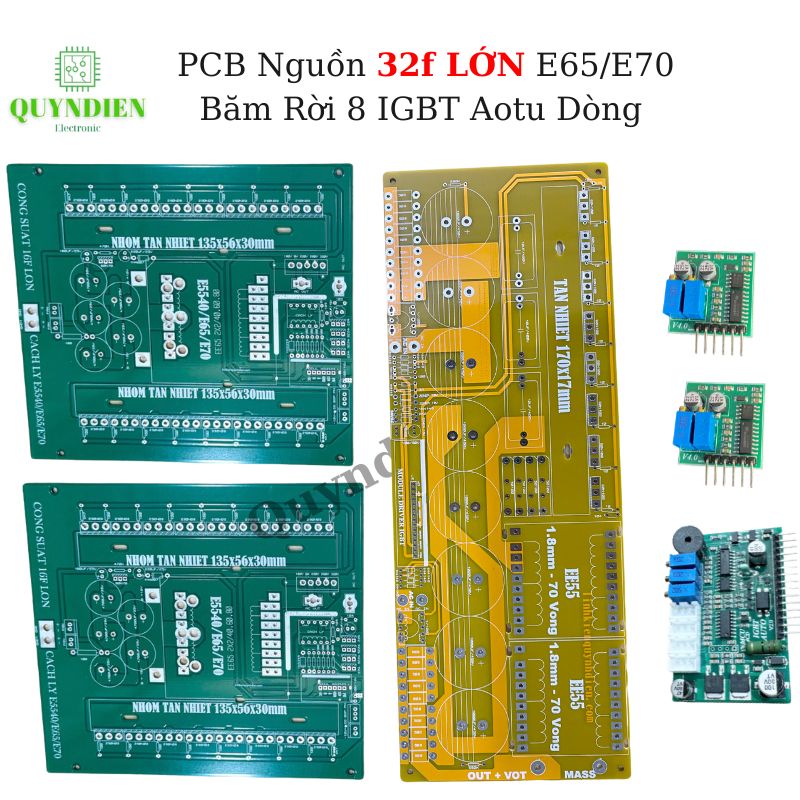

✔️ 2 mạch nguồn INVERTER 16 FET LỚN (DC ra AC)
✔️ 1 mạch băm rời 8 IGBT Auto Dòng – Auto Nguồn Nước
✔️ 1 bo dao động lái FET KA3525 (chỉnh tần số và quá dòng)
✔️ 1 bo lái IGBT MCU 4 chế độ Auto Duty – Auto Nguồn Nước
➡️ Tất cả các mạch lắp vừa hộp 450x330x125mm – tiết kiệm thời gian lắp ráp, phù hợp cho thi công tại xưởng hoặc DIY.
🌟 Lợi Ích Khi Sử Dụng Combo
-
✅ Combo hoàn chỉnh, đồng bộ phần công suất, phần băm, phần lái, giúp máy chạy ổn định, bền bỉ.
-
✅ Tăng công suất – dòng ổn định – tiết kiệm điện năng, hoạt động hiệu quả trên mọi loại nước (ngọt – lợ – mặn).
-
✅ Chống quá tải, chống chập tải, chống ngược cực, đảm bảo an toàn khi vận hành.
-
✅ Tự động nhận diện nguồn nước, tự chỉnh dòng ra phù hợp với môi trường nước, nhờ tính năng Auto Duty – Auto Nguồn Nước.
-
✅ Quạt làm mát Auto, chạy khi bóp cò, tự tắt sau 10 giây không hoạt động.
-
✅ Thiết kế chuẩn kỹ thuật – dễ dàng lắp ráp, nâng cấp hoặc sửa chữa từng phần.
⚙️ Tính Năng Chính
-
⚡ Nguồn INVERTER 16 FET LỚN: chuyển DC ra AC cách ly an toàn, công suất khỏe, ổn định điện áp.
-
🔋 Mạch băm rời 8 IGBT Auto Dòng – Auto Nguồn Nước: đảm bảo dòng băm ổn định mọi địa hình nước nông – sâu – nhiều tạp chất.
-

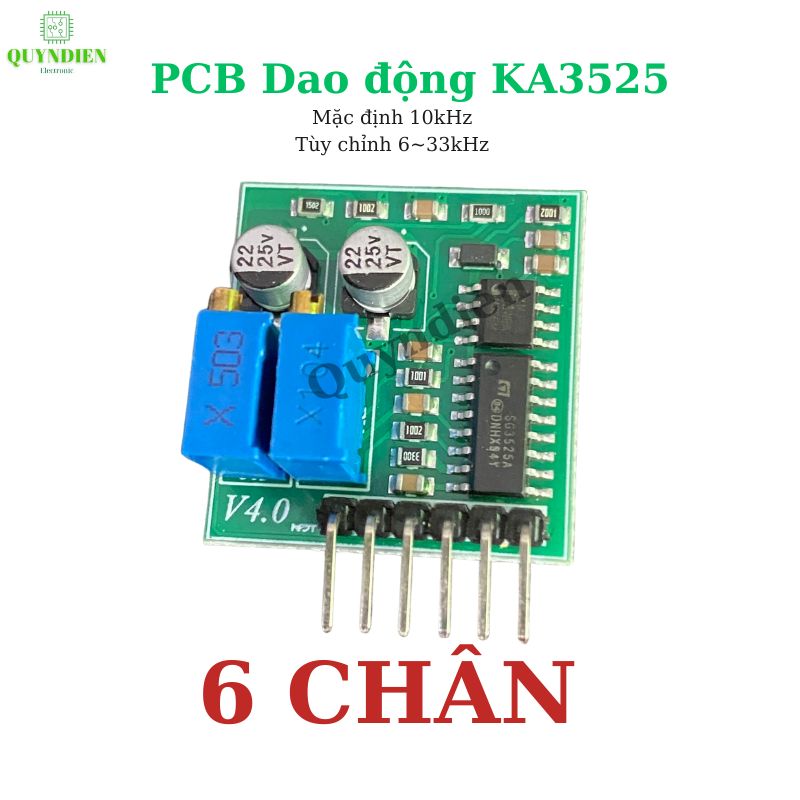

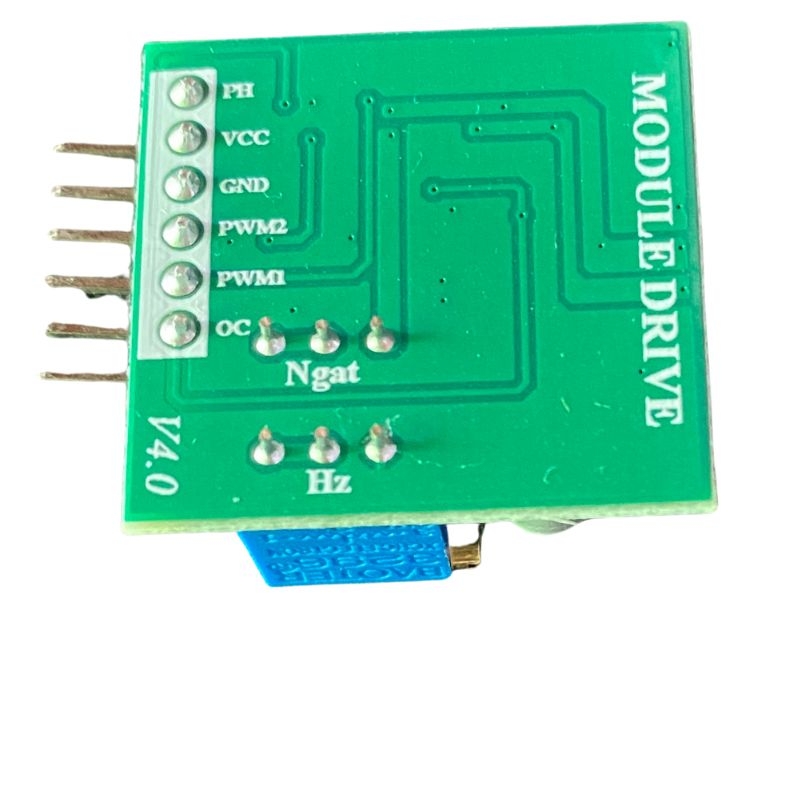

🌀 Bo lái FET KA3525: chỉnh được tần số từ 6kHz – 33kHz (khuyên chỉnh 21kHz với E65/E70), có bảo vệ quá dòng (ngắt ở 40A, tùy chỉnh được).
-
💡 Bo lái IGBT MCU 4 chế độ Auto Duty: lập trình sẵn 4 chế độ băm, tự động cân chỉnh dòng theo tải và môi trường nước.
-
🛡️ Bảo vệ thông minh: chống ngược cực, chống chập tải, chống quá tải đầu ra.
📐 Thông Số Kỹ Thuật Chi Tiết

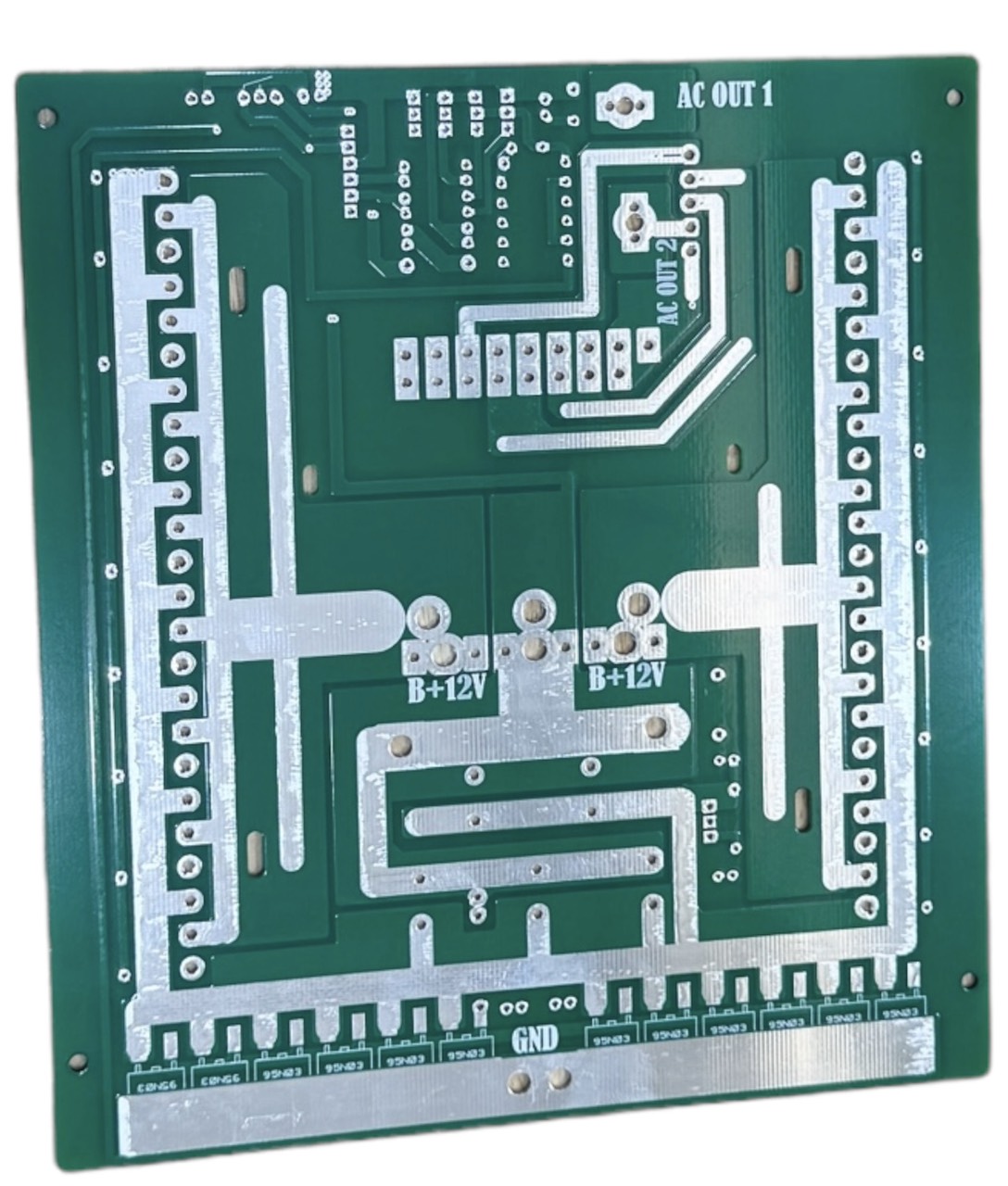

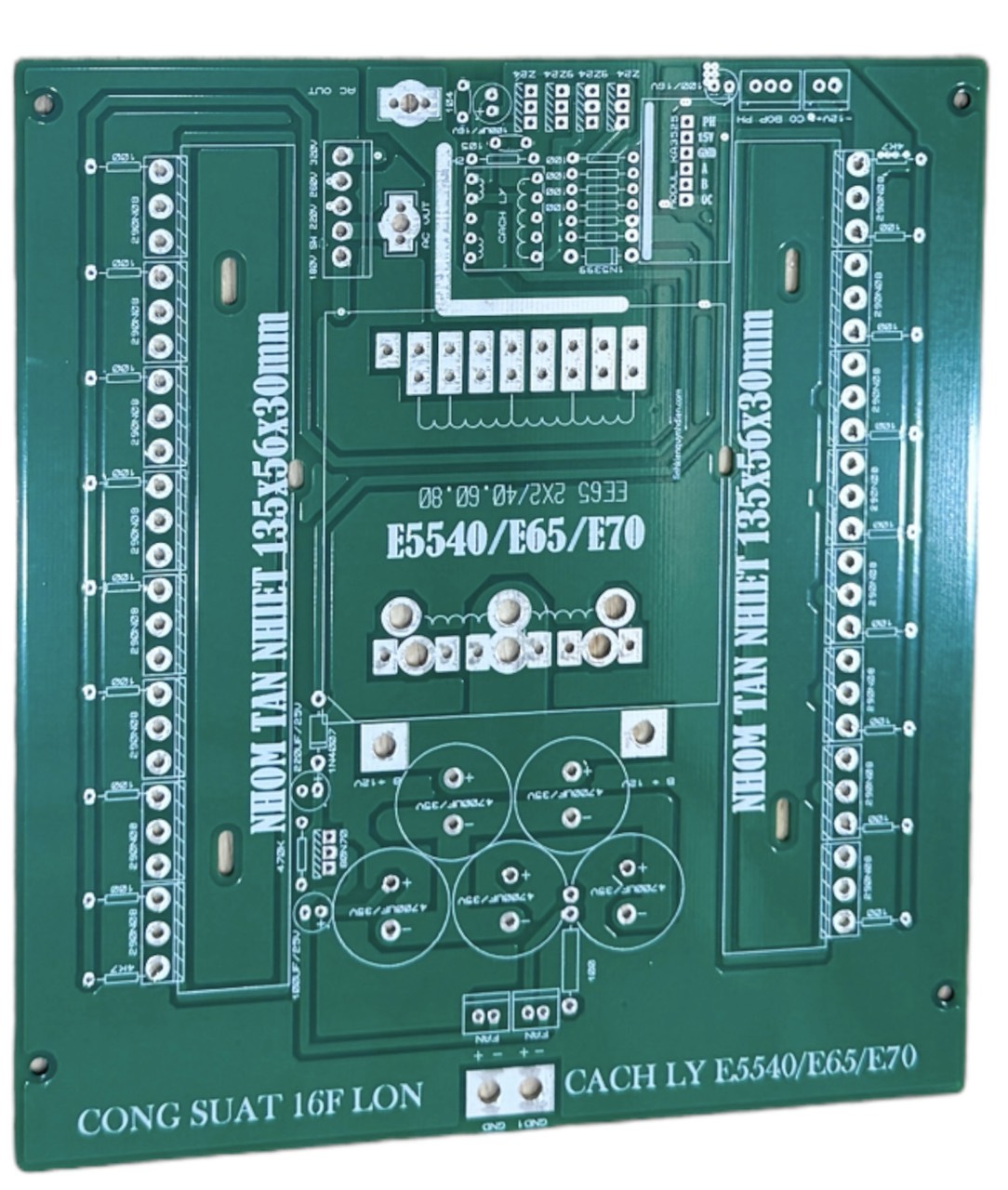

🟢 2 Mạch Nguồn INVERTER 16 FET LỚN
| Thông số | Giá trị |
|---|---|
| Số lượng FET | 16 FET lớn x 2 mạch |
| Biến áp sử dụng | EE6527 hoặc E70 nằm |
| Điện áp hoạt động | 12VDC |
| Kích thước mỗi PCB | 175mm x 159mm |
| Nhôm tản nhiệt | 135mm x 17mm (nhôm 2 tầng khuyến nghị) |
| Tụ lọc nguồn | Ø18mm |
| Bo dao động lái FET | KA3525, tần số 6kHz – 33kHz, mặc định 10kHz, khuyên dùng 21kHz với E65/E70 |
| Chỉnh quá dòng | Mặc định 40A, tùy chỉnh tăng giảm theo nhu cầu |
🟠 Mạch Băm Rời 8 IGBT Auto Dòng – Auto Nguồn Nước
| Thông số | Giá trị |
|---|---|
| IGBT sử dụng | 8 con (40T120, 25N120, 60N100...) |
| Kích thước PCB băm | 303mm x 113mm x 1.6mm |
| Tản nhiệt IGBT | 170mm x 43mm x 17mm |
| Tụ lọc đầu ra | 8 tụ Ø35mm (220uF/450V) |
| Cuộn cảm | EE5520 nằm, dây 1.8mm, quấn 65 vòng |
| Biến áp dò dòng | E16 (quấn thêm 1 vòng dây 1.2mm) |
| Công nghệ sản xuất | SMT – bản mạch sắc nét, PCB FR4 chất lượng cao |
| Chức năng | Auto Duty, Auto Nguồn Nước, chống quá tải, chống chập, chống ngược cực |

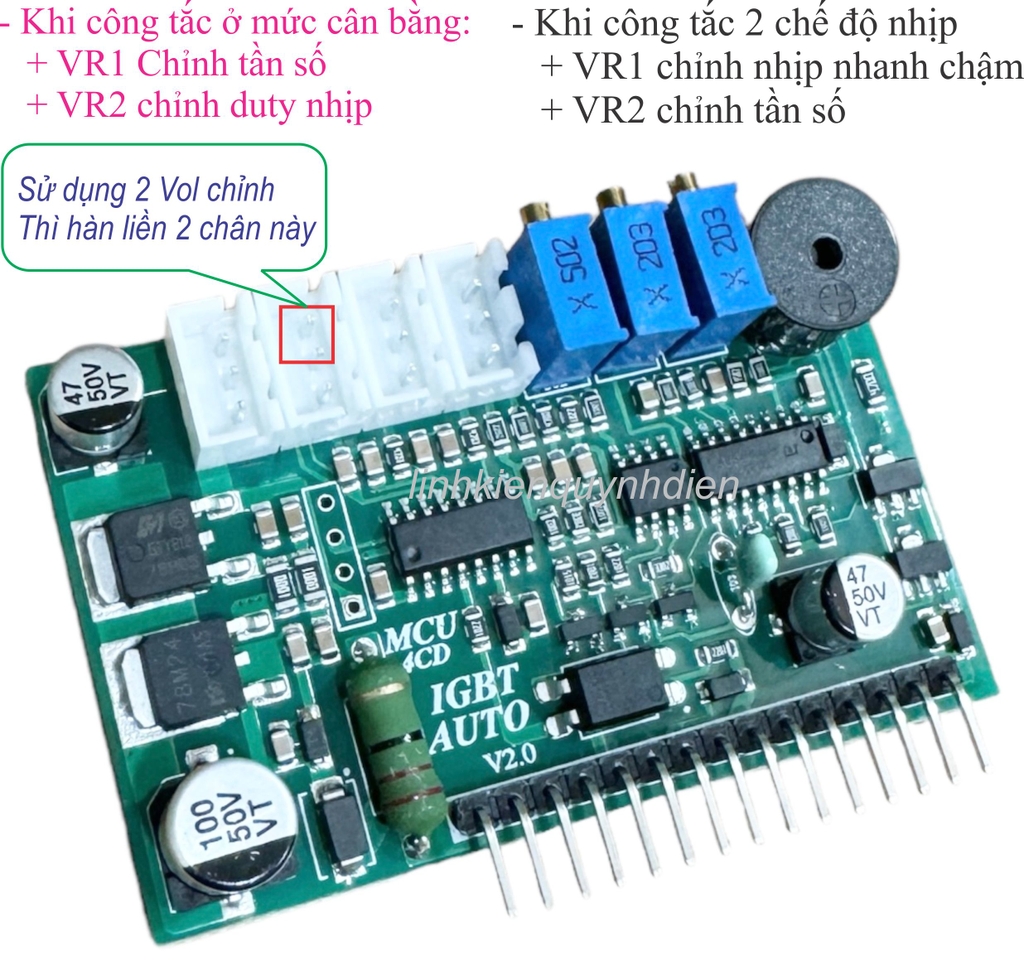

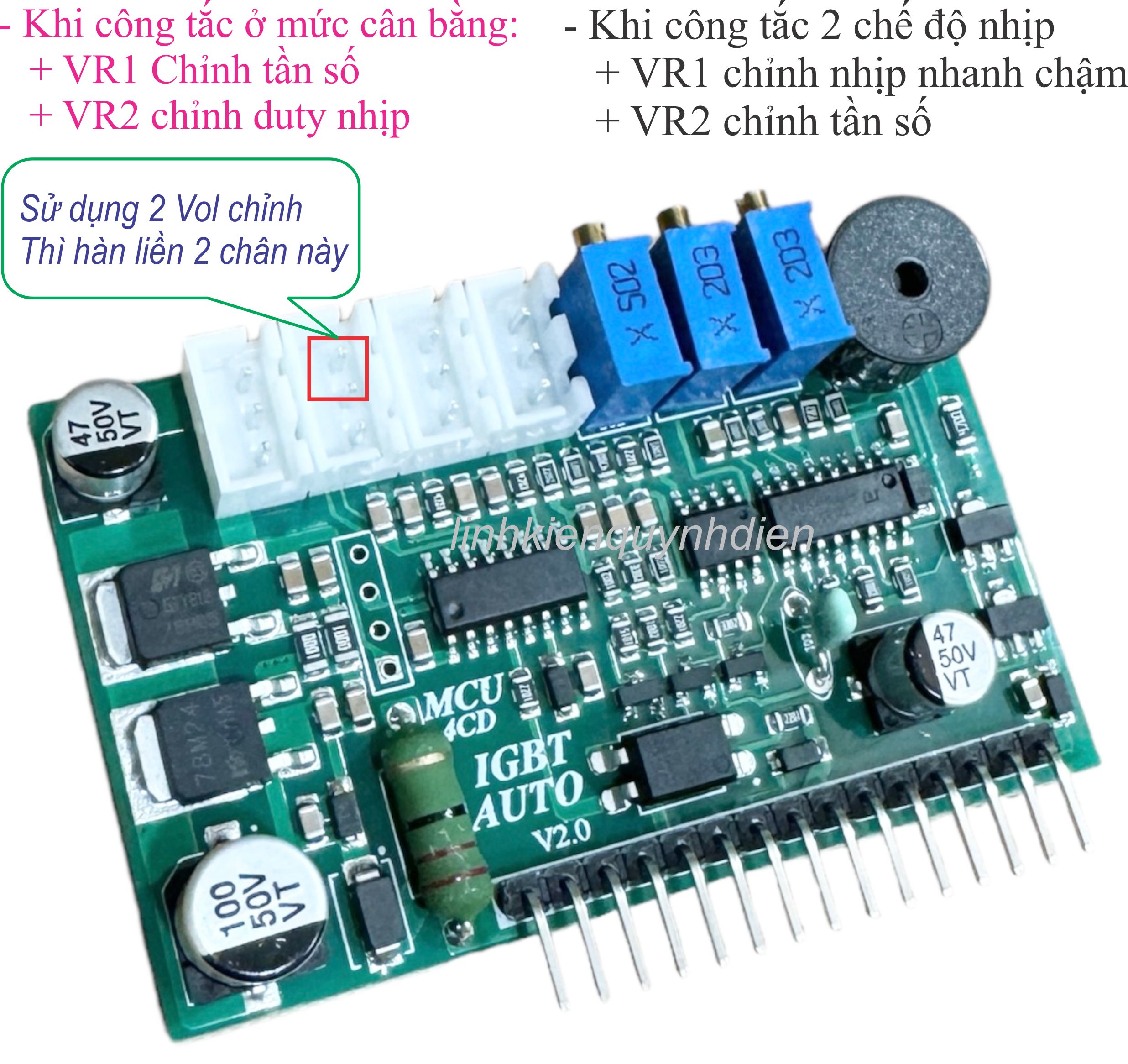

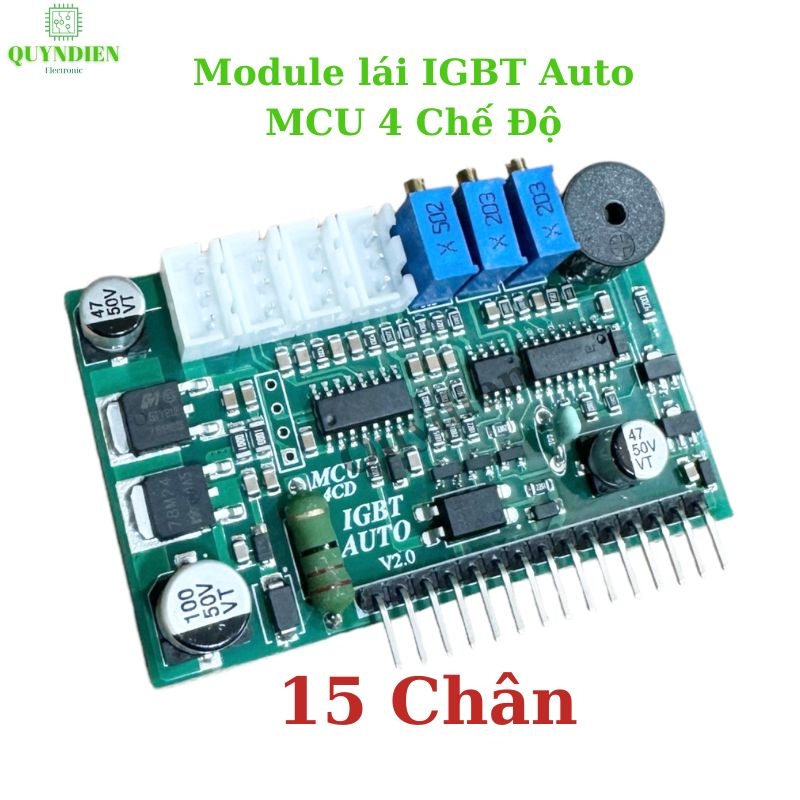

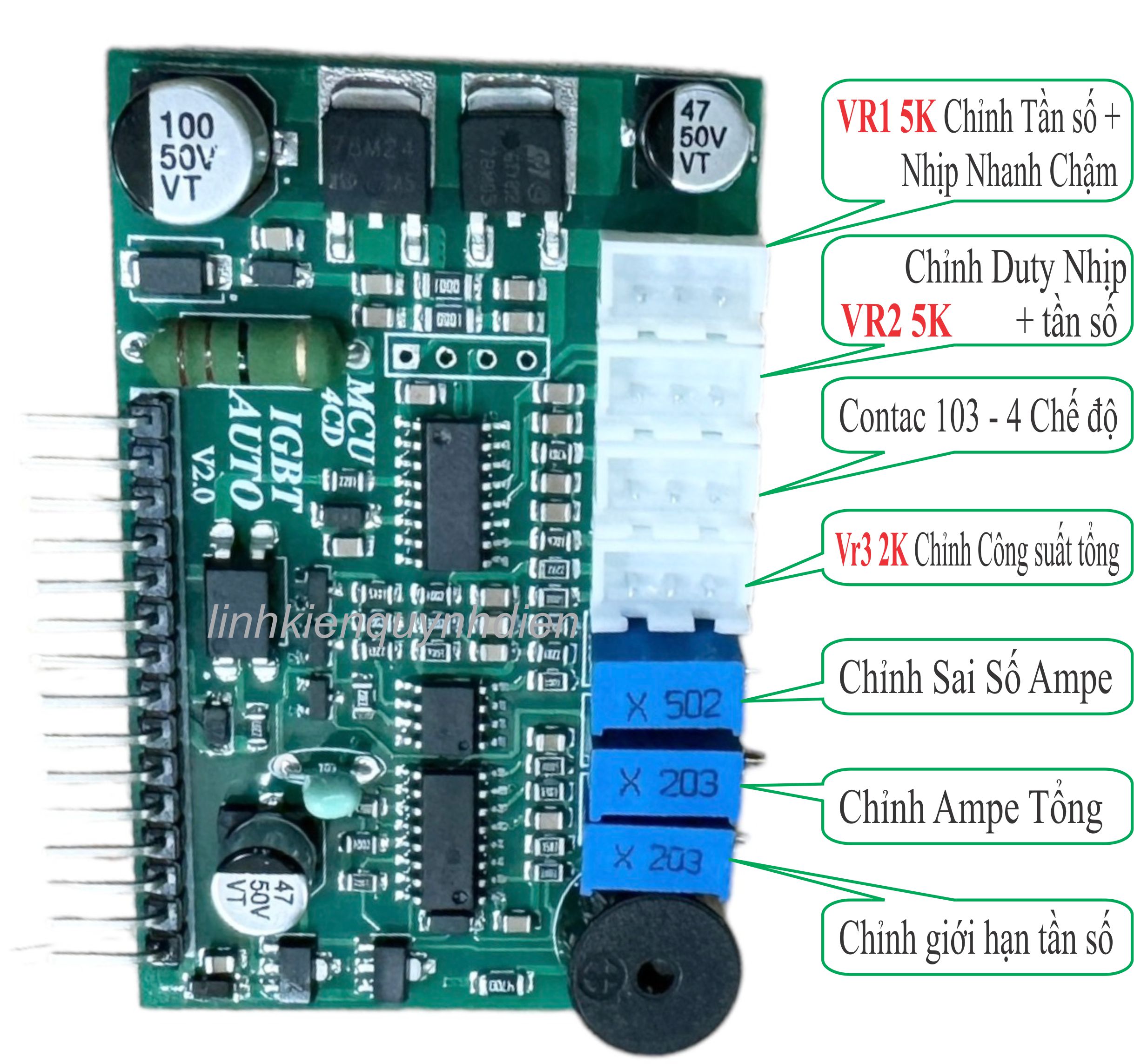

🔵 Bo Lái IGBT MCU 4 Chế Độ
| Thông số | Giá trị |
|---|---|
| Số chế độ băm | 4 chế độ MCU lập trình sẵn |
| Tần số hoạt động | 80Hz – 500Hz (tùy chỉnh) |
| Auto Duty | Có – Tự chỉnh dòng theo tải |
| Auto Nguồn Nước | Có – Tự nhận diện nước ngọt – lợ – mặn |
| Kích thước bo | 63mm x 40mm |
| Công nghệ sản xuất | SMT – bo sạch đẹp, độ bền cao |
⚠️ Lưu Ý Khi Sử Dụng
-
⚡ Chỉ dành cho thợ lành nghề, có kinh nghiệm về điện tử.
-
❌ Không bảo hành nếu lắp sai, đấu nhầm cực, cấp sai nguồn điện gây cháy nổ.
-
✅ Mạch đã được kiểm tra kỹ trước khi giao đến khách hàng.
✅ Shop Điện Tử Quỳnh Diễn CAM KẾT
-
Giao đúng mô tả và hình ảnh đã đăng.
-
Có trách nhiệm với tất cả sản phẩm đã bán.
-
Đổi trả miễn phí nếu shop giao sai hoặc thiếu hàng.
-
Hoàn tiền nếu sản phẩm bị hư hỏng do vận chuyển.
