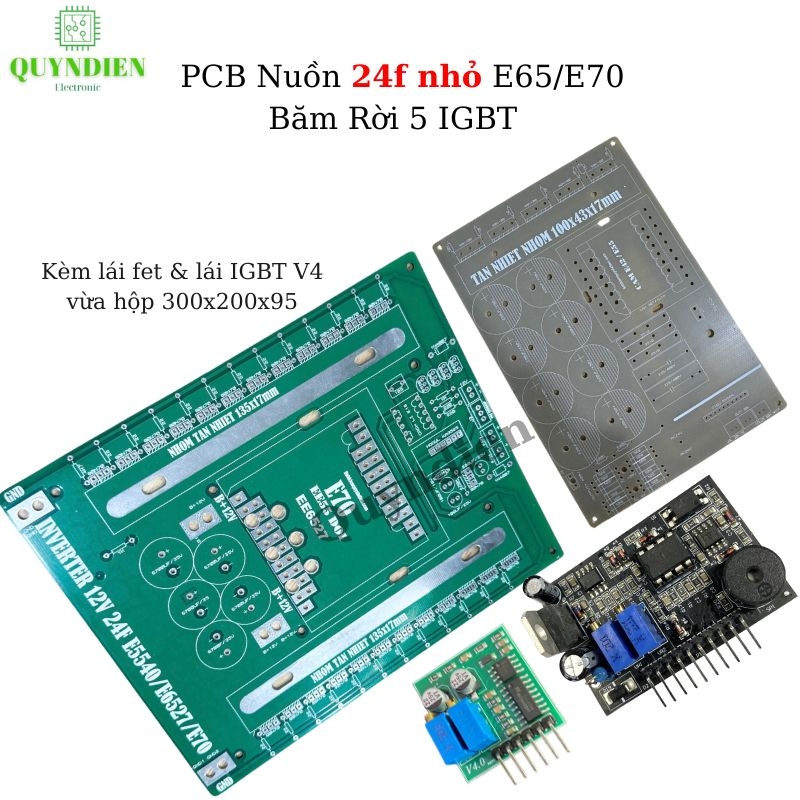

COMBO PCB Nguồn INVERTER 24 FET Nhỏ + Mạch Băm Rời 4 IGBT Auto duty | Lắp Vừa Hộp CNC 300x200x95mm | Linh Kiện Điện Tử Quỳnh Diễn
🛠️ Giới Thiệu Combo
Combo PCB Nguồn INVERTER 24 FET Nhỏ kết hợp Mạch Băm Rời 4 IGBT Auto Dòng – là giải pháp đồng bộ, tối ưu cho các anh em thợ chuyên thi công máy kích điện tử, máy thu hoạch thủy sản công suất nhỏ đến vừa.
Thiết kế chuẩn kỹ thuật, lắp vừa hộp CNC khoan sẵn 300x200x95mm, dễ thi công, dễ độ chế, thuận tiện bảo trì sửa chữa.
✔️ Phần nguồn INVERTER đảm nhận chuyển đổi DC ra AC ổn định, cách ly an toàn.
✔️ Phần băm rời 4 IGBT Auto Duty điều chỉnh thông minh theo tải và môi trường nước, giúp tiết kiệm điện, đánh bắt hiệu quả.
🌟 Lợi Ích Khi Sử Dụng Combo
-
✅ Tách rời phần nguồn và phần băm, dễ lắp đặt, dễ sửa chữa từng phần.
-
✅ Tăng công suất ổn định, hoạt động bền bỉ trên nhiều loại môi trường nước: ngọt – lợ – mặn – nhiều tạp chất.
-
✅ Auto Duty thông minh: tự điều chỉnh dòng và nguồn nước đầu ra, giúp máy hoạt động êm ái, tiết kiệm điện năng.
-
✅ Quạt làm mát Auto: chạy khi bóp cò, tự tắt sau 10 giây không sử dụng.
-
✅ Bảo vệ toàn diện: chống quá tải, chống chập tải đầu ra, chống ngược cực.
-
✅ Bo mạch FR4 sợi thủy tinh cao cấp, chịu nhiệt tốt, bền bỉ, thiết kế gọn gàng, khoa học.
⚙️ Tính Năng Nổi Bật
-
Nguồn INVERTER 24 FET nhỏ: chuyển đổi DC ra AC cách ly an toàn, công suất mạnh mẽ.
-
Mạch Băm Rời 4 IGBT Auto Dòng – Auto Nguồn Nước: hoạt động ổn định, hỗ trợ Auto Duty thông minh.
-

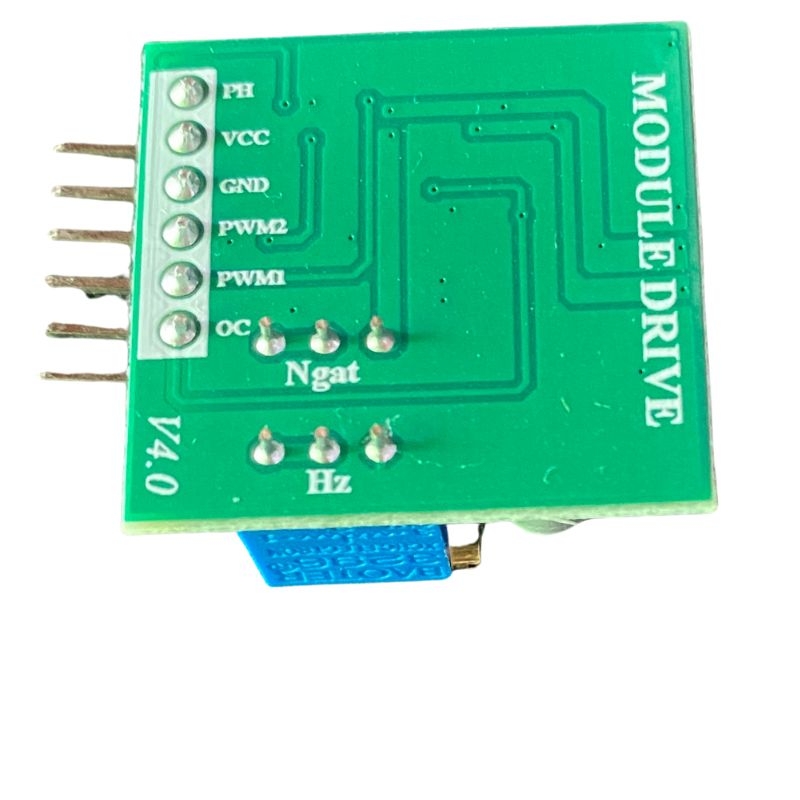

Bo dao động lái FET KA3525: tùy chỉnh tần số từ 6kHz đến 33kHz (khuyến nghị chỉnh 21kHz khi dùng biến áp E65/E70), có chỉnh quá dòng (mặc định 40A, có thể tăng chỉnh theo nhu cầu).
-
Bo lái IGBT MCU 4 chế độ: lập trình sẵn, điều khiển băm tự động, dễ sử dụng.
-
Kết hợp vừa hộp CNC 300x200x95mm, gọn gàng, tiện lợi, tiết kiệm thời gian thi công.
📐 Thông Số Kỹ Thuật Chi Tiết

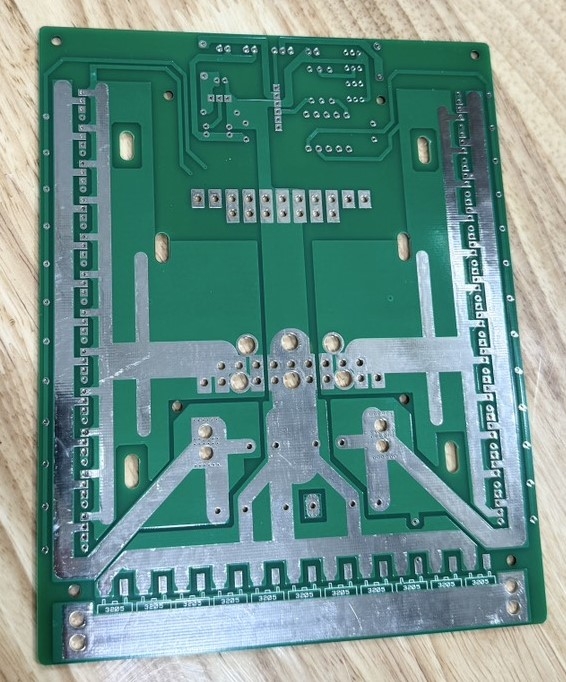

🔋 Nguồn INVERTER 24 FET Nhỏ
| Thông số | Giá trị |
|---|---|
| Số lượng FET | 24 FET nhỏ công suất |
| Biến áp sử dụng | EE6527 hoặc E70 nằm |
| Điện áp hoạt động | 12VDC |
| Kích thước PCB | 175mm x 141mm |
| Nhôm tản nhiệt | 135mm x 17mm (nhôm 2 tầng khuyến nghị) |
| Tụ lọc nguồn 12V | Ø18mm |
| Bo dao động lái | KA3525 (6kHz – 33kHz, mặc định 10kHz, khuyên dùng 21kHz với E65/E70) |
| Chức năng bảo vệ | Chống quá dòng (ngắt ở 40A, tùy chỉnh được) |
⚡ Mạch Băm Rời 4 IGBT + Bo Lái MCU Auto
| Thông số | Giá trị |
|---|---|
| IGBT sử dụng | 4 con (40T120, 25N120, 60N100…) |
| Kích thước PCB băm | 173mm x 98mm x 1.6mm |
| Tản nhiệt IGBT | 70mm x 43mm x 17mm |
| Tụ lọc đầu ra | 4 tụ (Ø35mm, 220uF/450V) |
| Cuộn cảm | EE5520 đứng, dây đồng 1.8mm, 65 vòng |
| Biến áp dò dòng | E16 (quấn thêm 1 vòng dây 1.2mm) |
| Nguồn cấp chính | 200V – 800V DC |
| Nguồn phụ | 30V – 36V DC cấp cho mạch lái |
| Điều khiển | MCU 4 chế độ lập trình sẵn, Auto Duty thông minh |
| Quạt làm mát | Auto chạy khi bóp cò, tự tắt sau 10 giây |
❗️ Lưu Ý Khi Sử Dụng
-
🔧 Sản phẩm dành cho thợ lành nghề, có hiểu biết về điện tử.
-
⚡ Cần điều chỉnh tần số và giới hạn dòng phù hợp với từng loại biến áp, tải thực tế.
-
❌ Không bảo hành nếu lỗi do đấu sai nguồn, cấp sai điện áp, cháy nổ do lắp sai kỹ thuật.
-
✅ Tất cả sản phẩm đều được test kỹ trước khi giao hàng.
