🛠️ Tổng Quan Sản Phẩm
Bộ COMBO 4 TRONG 1 được thiết kế đồng bộ, chuyên dành cho thợ thi công máy kích điện tử, máy thu hoạch thủy sản công suất vừa đến lớn.

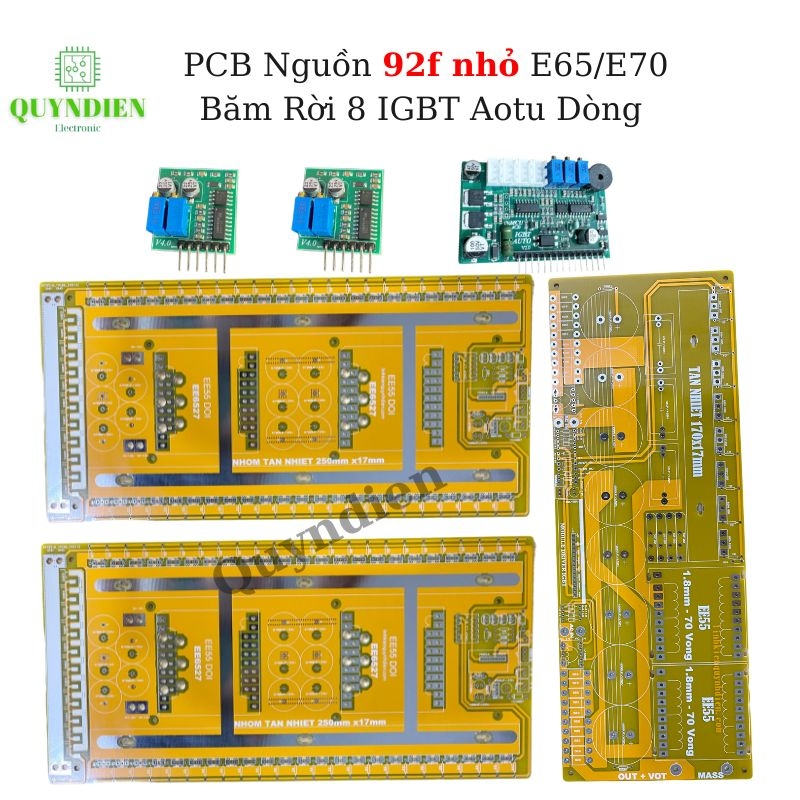

Giải pháp đầy đủ gồm:
✅ 2 mạch nguồn INVERTER 46 FET nhỏ (tổng 92 FET, 4 biến áp nằm E5540 + E65 hoặc E70)
✅ 1 mạch băm rời 8 IGBT Auto Dòng – Auto Nguồn Nước
✅ 1 bo dao động lái FET KA3525 (chỉnh tần số, chỉnh quá dòng)
✅ 1 bo lái IGBT MCU 4 chế độ (Auto Duty + Auto Nguồn Nước)
➡️ Thiết kế lắp vừa hộp 450x330x125mm sẵn, tiết kiệm thời gian thi công.
➡️ Phù hợp độ chế, nâng cấp máy kích công suất cao, dễ bảo trì, sửa chữa từng phần.
🌟 Lợi Ích Khi Sử Dụng Combo
-
💪 Công suất mạnh – 92 FET nhỏ, chịu tải khỏe, thích hợp thi công các máy kích điện INVERTER thủy sản quy mô vừa và lớn.
-
✅ Auto Dòng + Auto Nguồn Nước: tự điều chỉnh dòng ra ổn định theo từng loại nước, nâng cao hiệu quả.
-
🌀 Chống quá tải đầu vào, chống chập tải đầu ra, chống ngược cực, bảo vệ toàn diện thiết bị.
-
🔧 Quạt làm mát tự động: chỉ chạy khi bóp cò, tắt sau 10 giây ngừng hoạt động.
-
🛠️ Thiết kế độc lập từng phần nguồn – băm – lái, dễ thay thế, dễ sửa chữa, dễ nâng cấp công suất.
-
📦 Lắp vừa hộp 450x330x125mm, đảm bảo tính thẩm mỹ và kỹ thuật.
⚙️ Tính Năng Chính
-
✅ 2 Nguồn INVERTER 46 FET nhỏ (tổng 92 FET): chuyển DC ra AC, cách ly an toàn, sử dụng 4 biến áp nằm E5540 + E65/E70.
-
✅ Mạch băm rời 8 IGBT Auto Dòng – Auto Nguồn Nước: ổn định dòng đầu ra, tự nhận diện nước ngọt, lợ, mặn.
-
✅ Bo dao động lái FET KA3525: tần số tùy chỉnh từ 6kHz – 33kHz, chỉnh quá dòng (ngắt ở 40A, có thể tùy chỉnh).
-
✅ Bo lái IGBT MCU 4 chế độ Auto Duty: điều khiển 8 IGBT, 4 chế độ băm lập trình sẵn, tự điều chỉnh duty cycle và nguồn nước.
-
✅ Gia công công nghệ SMT hiện đại, bo sạch đẹp, linh kiện đồng đều.
📐 Thông Số Kỹ Thuật Chi Tiết

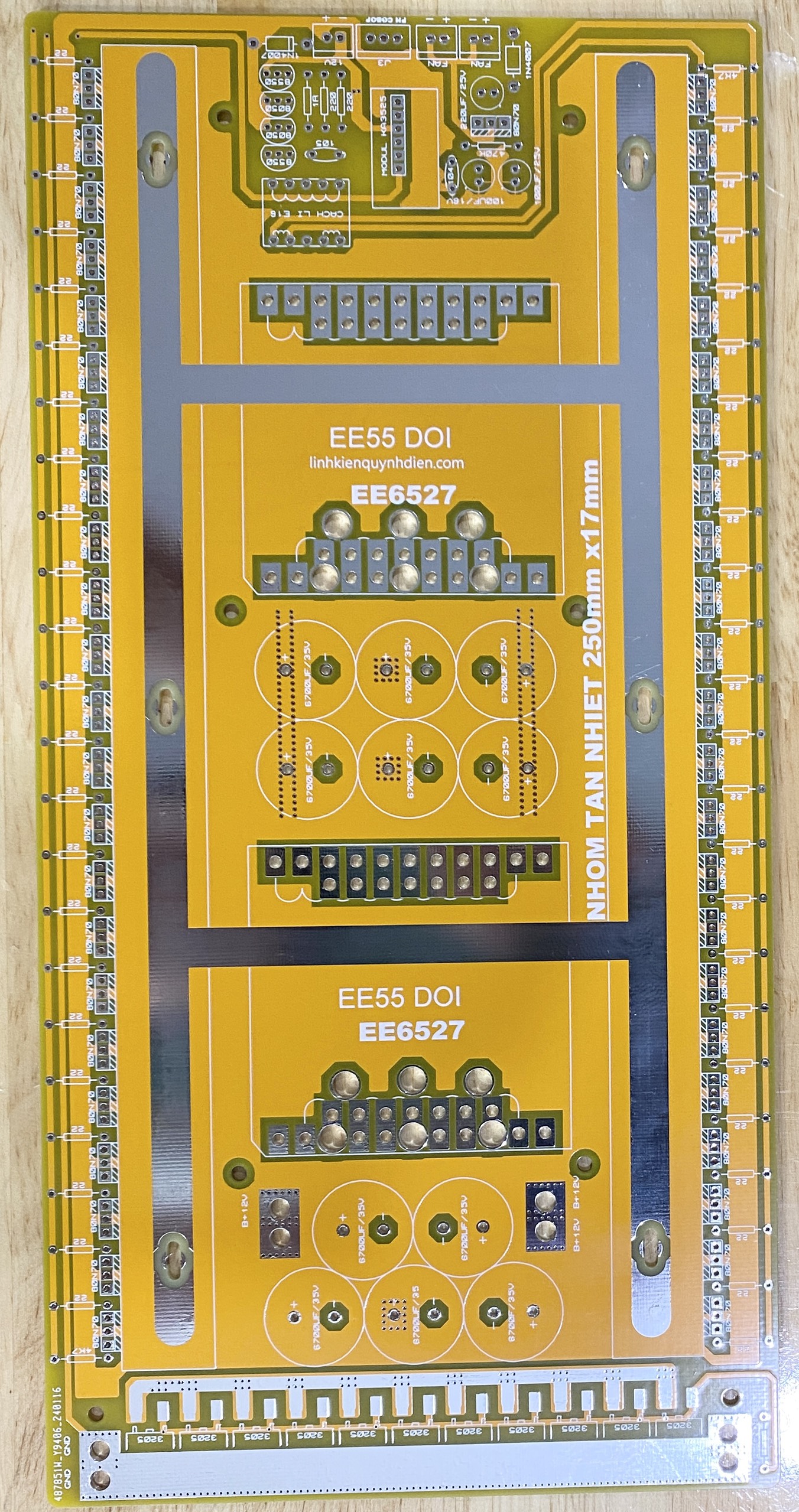

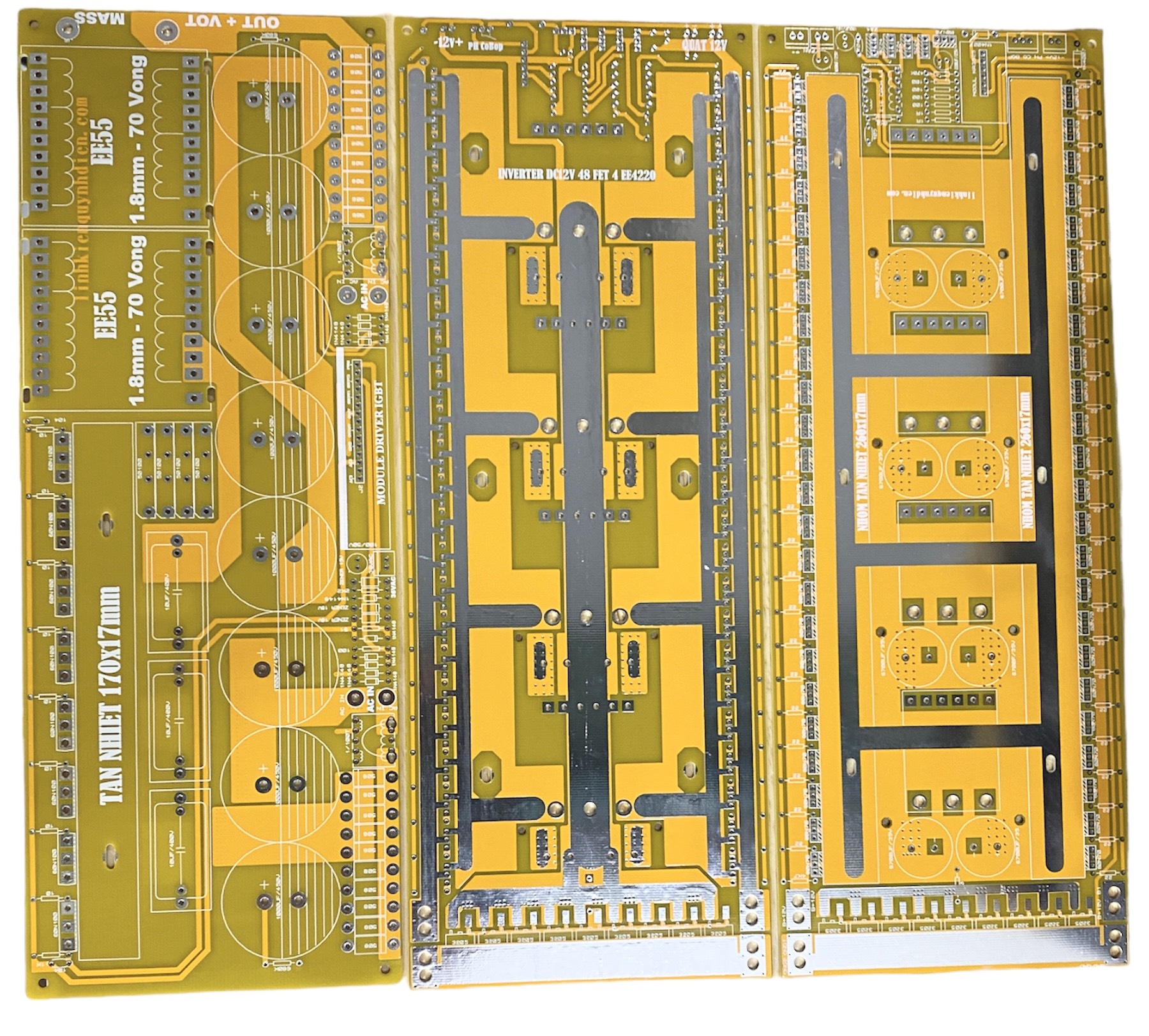

🟢 2 Mạch Nguồn INVERTER 46 FET Nhỏ (92 FET Tổng)
| Thông số | Giá trị |
|---|---|
| Loại MOSFET | 46 FET nhỏ mỗi mạch × 2 → 92 FET tổng |
| Biến áp sử dụng | 4 Biến áp E5540 + E65 hoặc E70 nằm |
| Kích thước PCB | 286mm x 141mm mỗi mạch |
| Nhôm tản nhiệt FET | 250mm x 17mm (khuyến nghị nhôm 2 tầng) |
| Tụ lọc nguồn 12V | Ø18mm |
| Tản nhiệt | Quạt tự kích hoạt khi bóp cò |
| Bảo vệ | Chống quá tải, chống ngược cực |

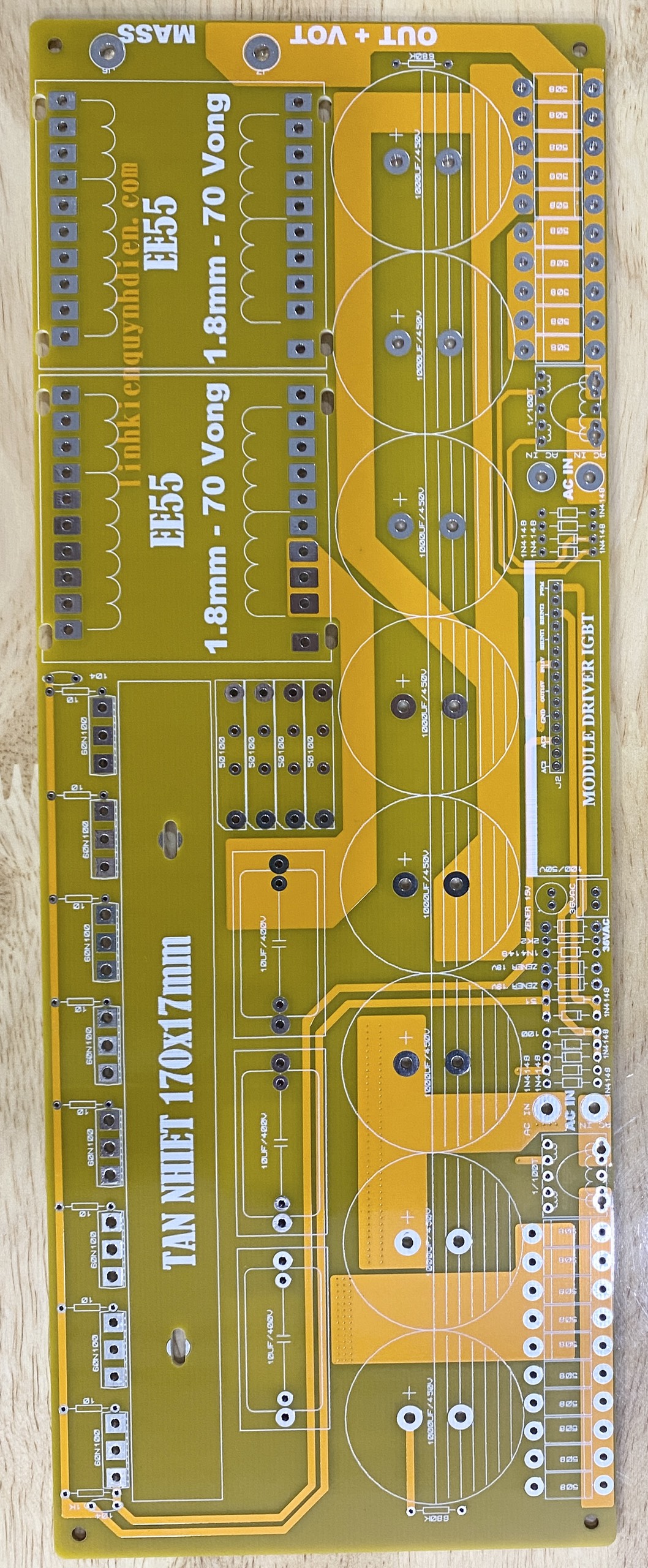

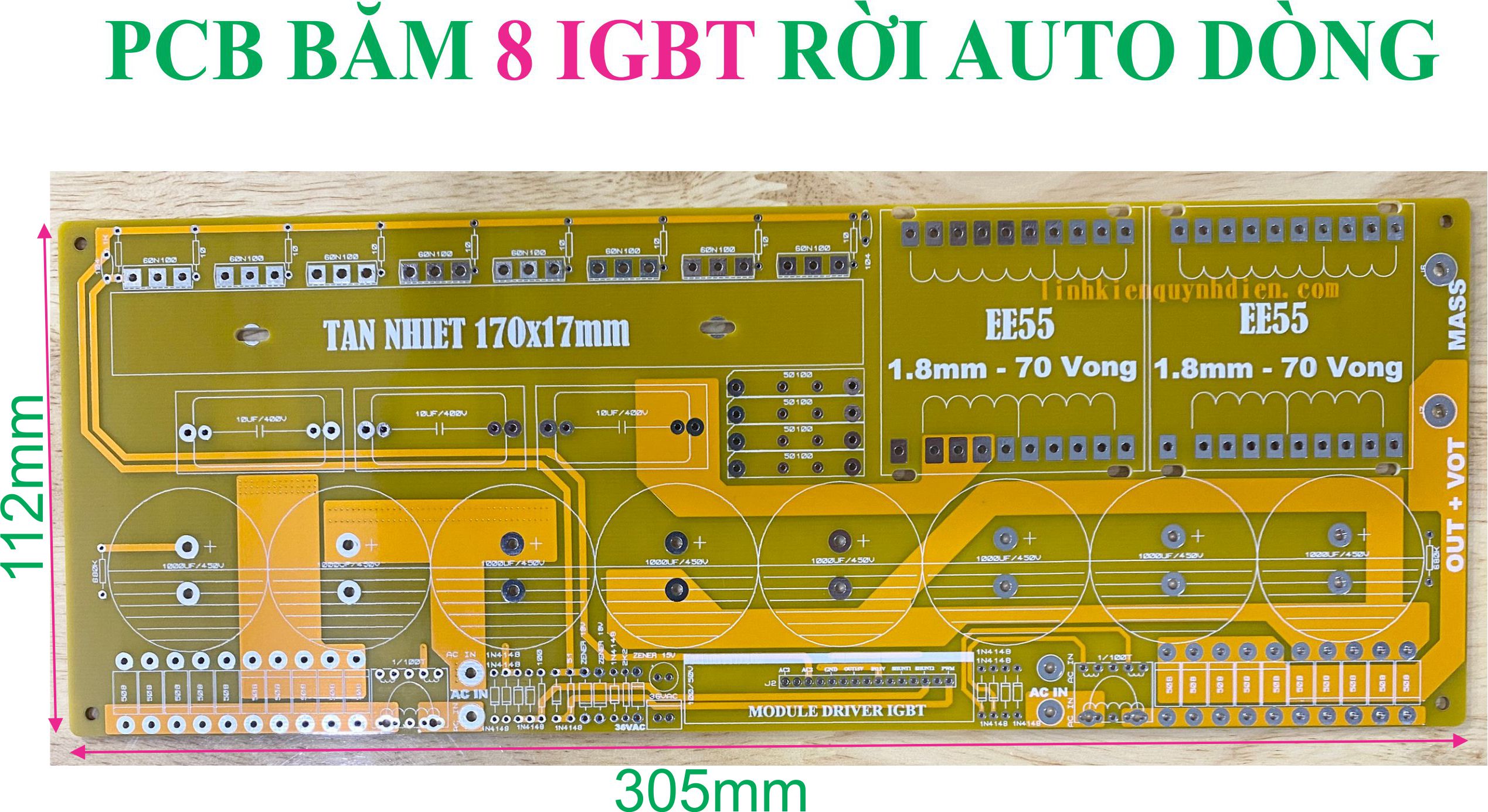

🔵 Mạch Băm 8 IGBT Auto Dòng – Auto Nguồn Nước
| Thông số | Giá trị |
|---|---|
| IGBT sử dụng | 8 con (40T120, 25N120, 60N100...) |
| Kích thước PCB băm | 303mm x 113mm x 1.6mm |
| Tản nhiệt IGBT | 170mm x 43mm x 17mm |
| Tụ lọc đầu ra | 8 tụ Ø35mm (220uF/450V) |
| Cuộn cảm | EE5520 nằm, dây 1.8mm, quấn 65 vòng |
| Biến áp dò dòng | E16 (quấn thêm 1 vòng dây 1.2mm) |
| Chức năng | Auto Duty, Auto Nguồn Nước, chống quá tải, chống chập tải đầu ra |

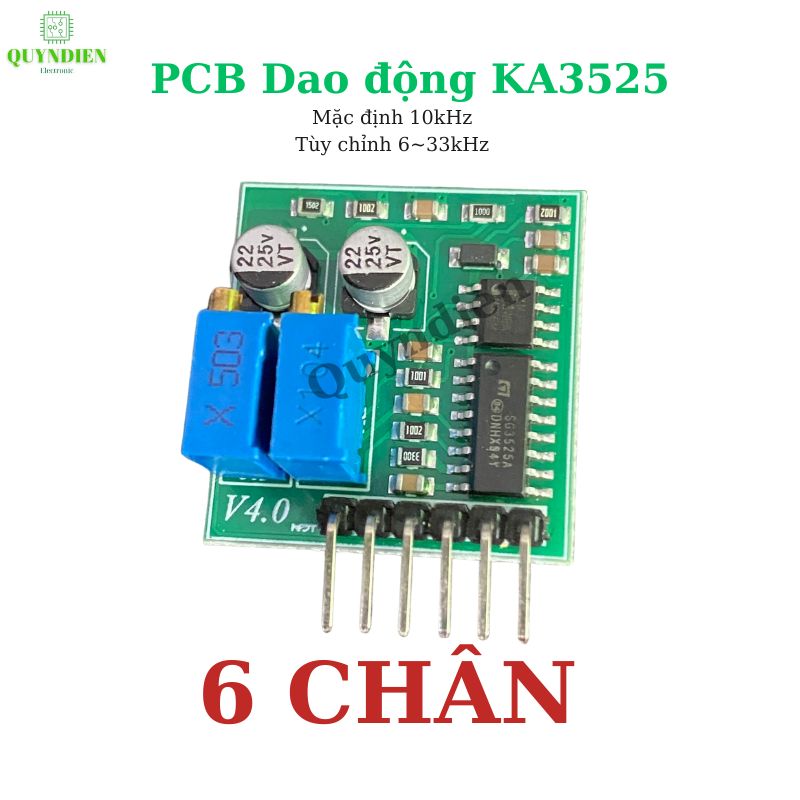

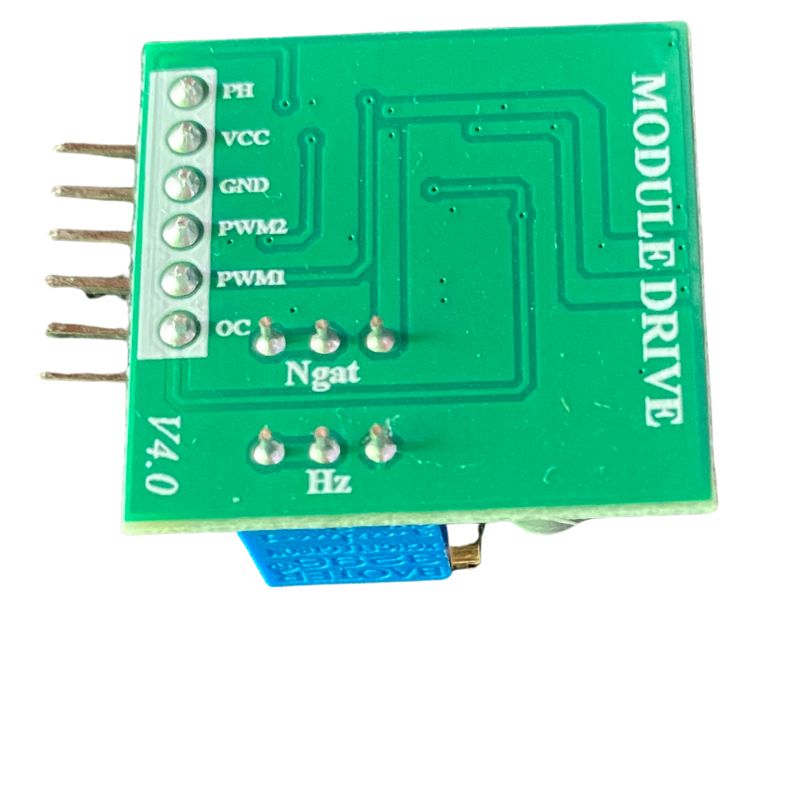

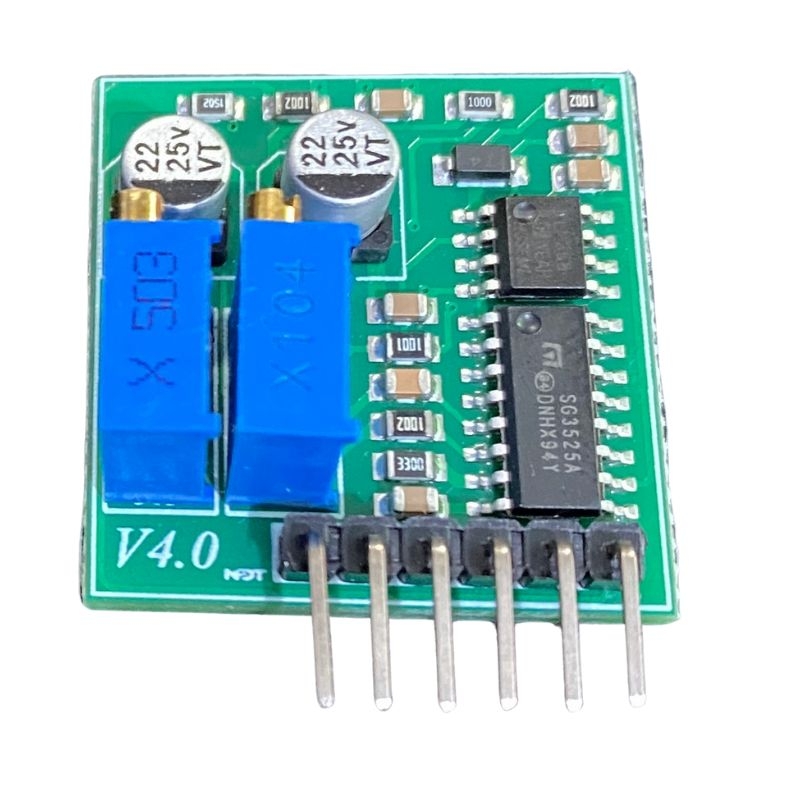

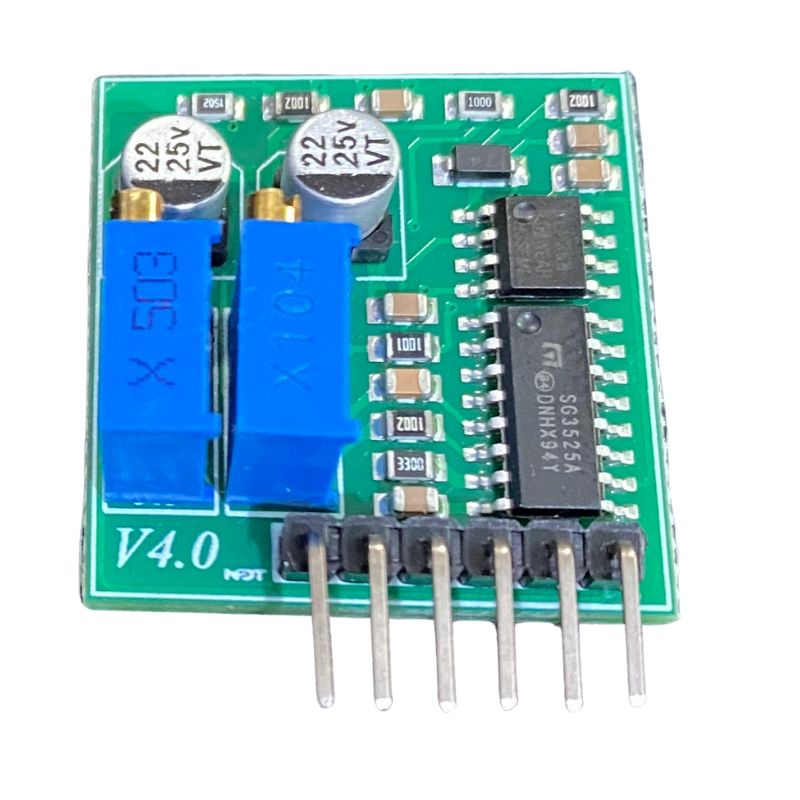

🟠 Bo Dao Động Lái FET KA3525
| Thông số | Giá trị |
|---|---|
| IC điều khiển | KA3525 |
| Tần số băm | 6kHz – 33kHz (mặc định 10kHz, khuyên 21kHz với E65/E70) |
| Chỉnh quá dòng | Mặc định 40A, có thể chỉnh tăng theo nhu cầu |

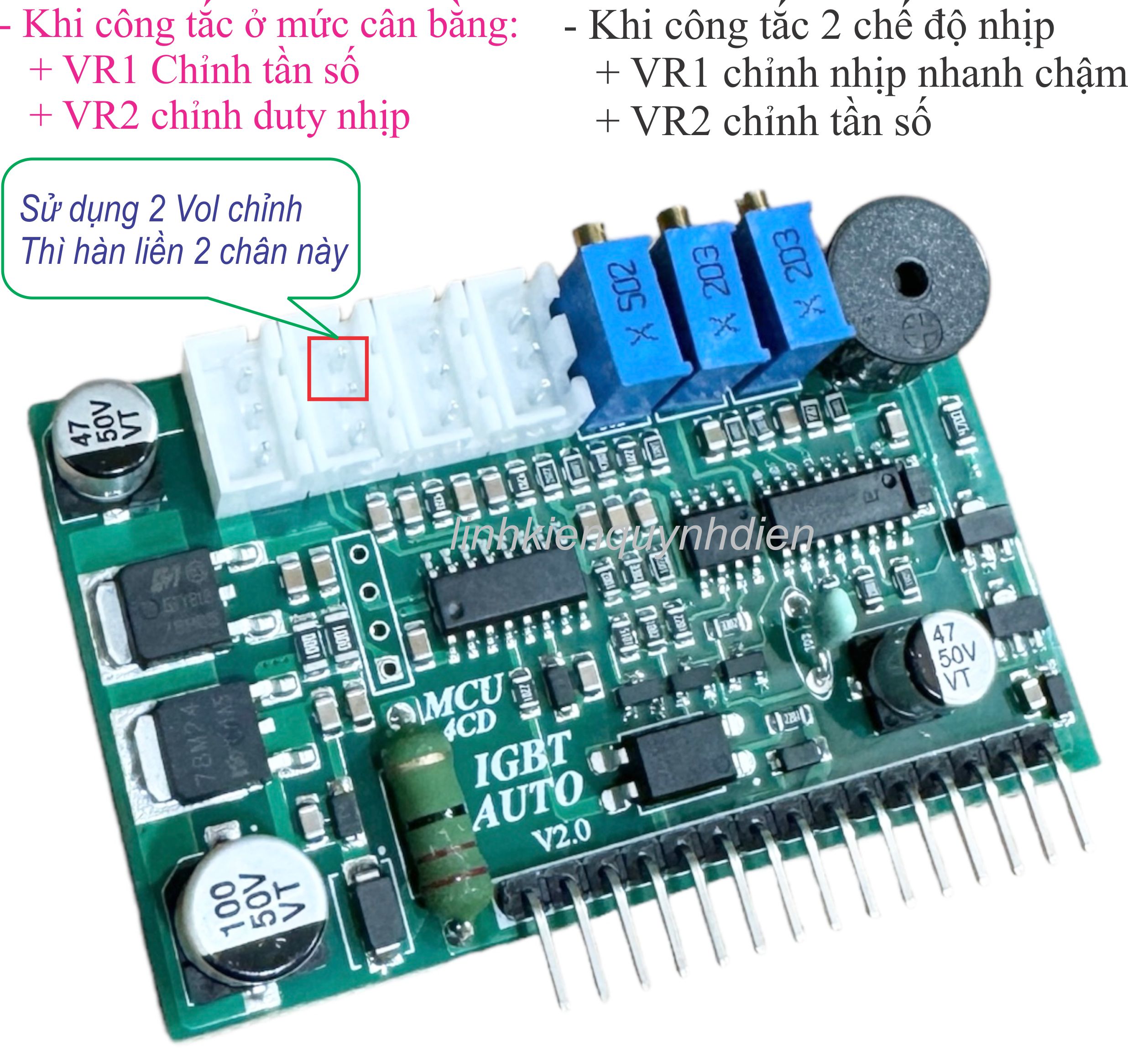

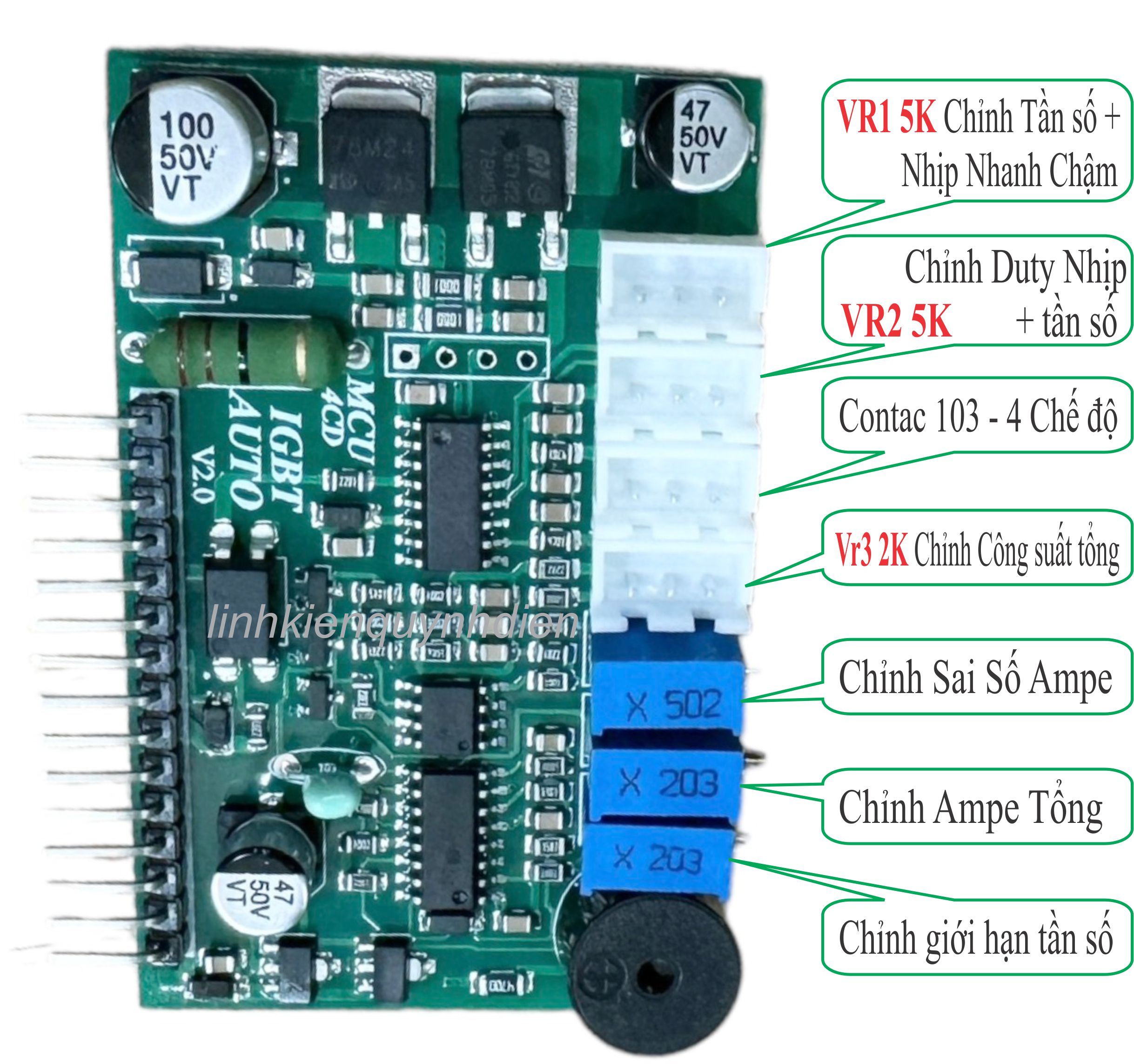

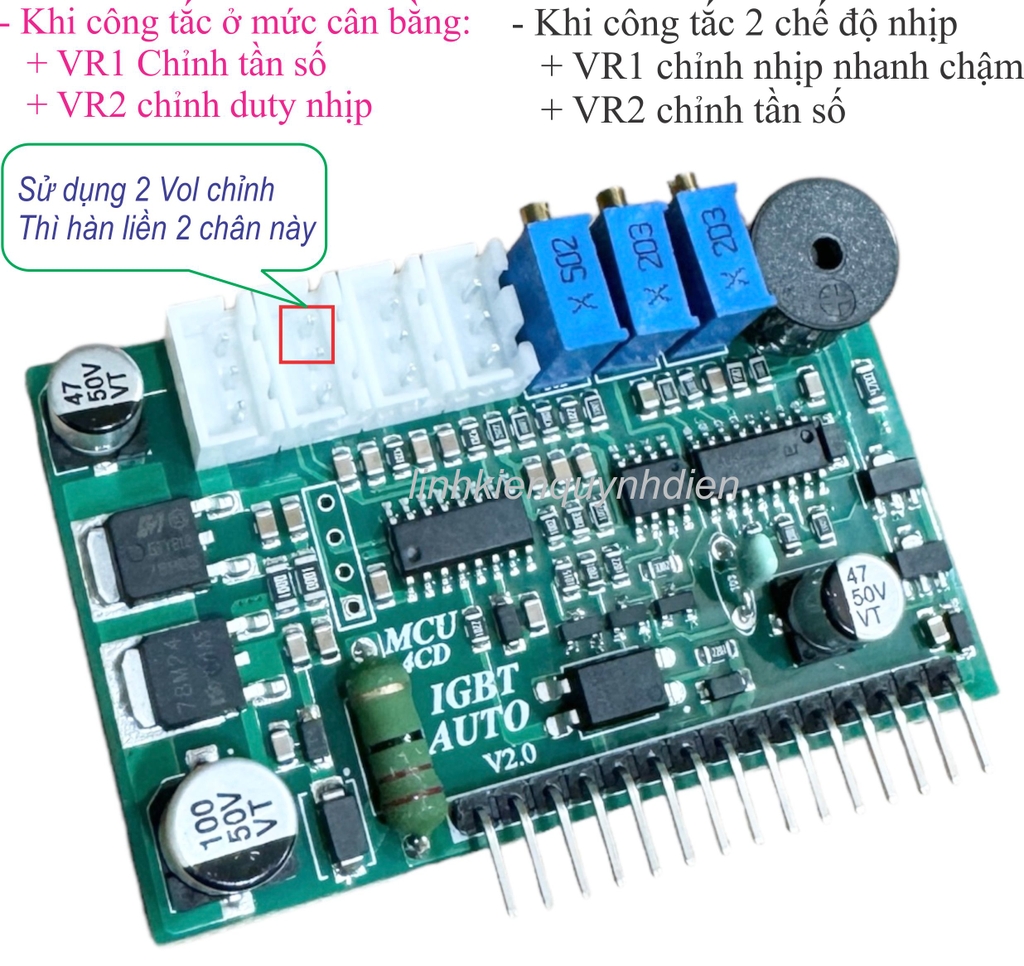

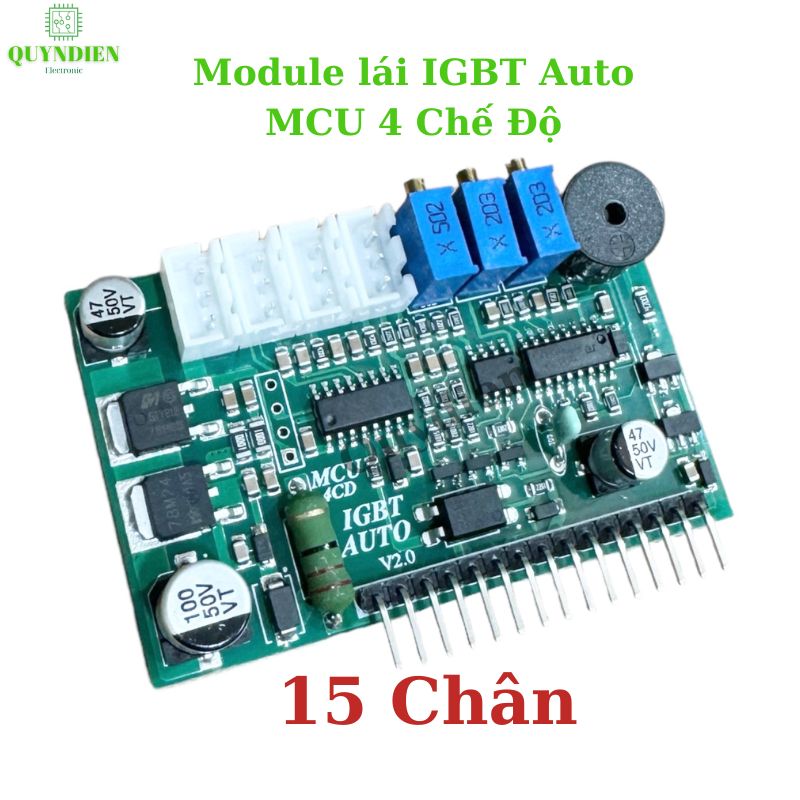

🟣 Bo Lái IGBT MCU 4 Chế Độ (Auto Duty – Auto Nguồn Nước)
| Thông số | Giá trị |
|---|---|
| Số chế độ băm | 4 chế độ MCU lập trình sẵn |
| Tần số hoạt động | 80Hz – 500Hz (tùy chỉnh) |
| Auto Duty | Có – Tự điều chỉnh dòng theo tải |
| Auto Nguồn Nước | Có – Tự nhận diện nước ngọt – lợ – mặn |
| Kích thước bo | 63mm x 40mm |
| Công nghệ | SMT – layout gọn, sạch, bền |
⚠️ Lưu Ý Khi Sử Dụng
-
⚡ Chỉ dành cho thợ lành nghề, am hiểu về điện tử.
-
❌ Không bảo hành nếu lắp sai, đấu nhầm cực, cấp sai nguồn điện gây cháy nổ.
-
✅ Sản phẩm đã được kiểm tra kỹ lưỡng trước khi giao hàng.
