Combo PCB Nguồn INVERTER 24 FET Nhỏ + Mạch Băm Cầu H Rời + Bo Lái 3 Chế Độ KA3525 | Lắp Vừa Hộp CNC 300x200x95mm | Linh Kiện Điện Tử Quỳnh Diễn
🛠️ Giới Thiệu Combo

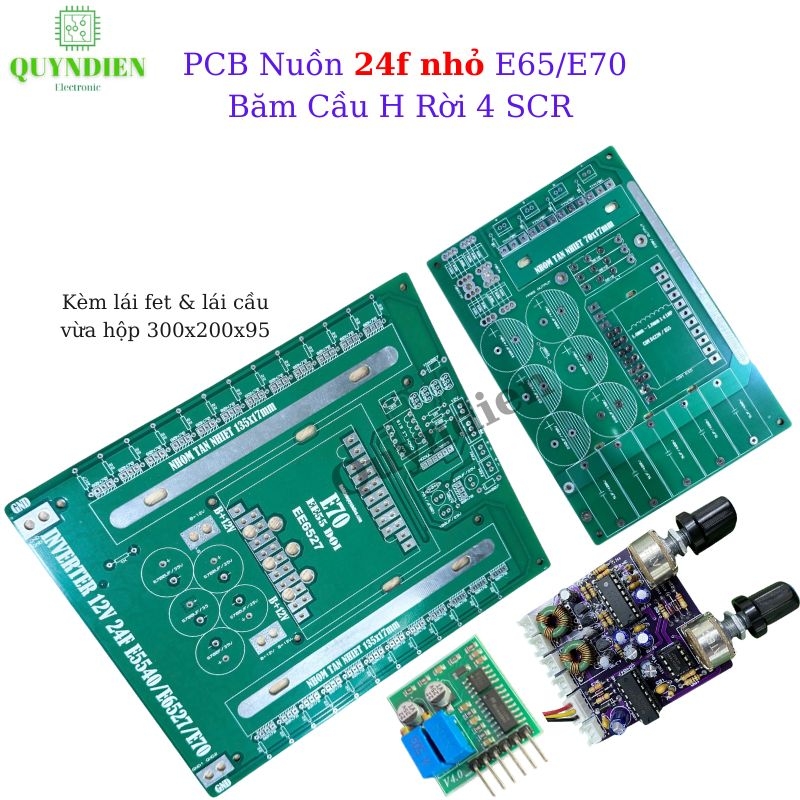

Combo Mạch Nguồn INVERTER 24 FET nhỏ kết hợp Mạch Băm Cầu H Rời và Bo Lái KA3525 băm CD4047 + NE555 (3 chế độ) là giải pháp tối ưu dành cho anh em thợ lành nghề chuyên thi công máy kích, máy thu hoạch thủy sản điện tử. Thiết kế chuẩn, gọn gàng, lắp vừa hộp CNC 300x200x95mm, dễ độ chế, dễ nâng cấp công suất, an toàn và ổn định.
➡️ Giải pháp đồng bộ: phần công suất inverter DC ra AC + phần băm điều khiển SCR cầu H.
➡️ Lái cách ly an toàn bằng cuộn xuyến – hiệu suất cao, tránh nhiễu, chống cháy nổ.
💡 Lợi Ích Khi Sử Dụng Combo
-
🔧 Thiết kế rời từng phần, dễ sửa chữa, thay thế, độ chế theo nhu cầu.
-
⚡ Công suất mạnh mẽ, chịu tải tốt, hoạt động ổn định với 24 FET nhỏ và 4-8 SCR băm.
-
🌀 Lái cầu H 3 chế độ bằng KA3525 + CD4047 + NE555, tùy chỉnh duty và tần số dễ dàng.
-
🛡️ Bảo vệ đầy đủ: chống quá dòng, chống ngược cực, băm đều, chạy êm.
-
🧱 Chất liệu PCB FR4 sợi thủy tinh cao cấp, chịu nhiệt tốt, đảm bảo tuổi thọ linh kiện.
⚙️ Tính Năng Nổi Bật
-
✅ Nguồn INVERTER 24 FET nhỏ: chuyển đổi DC ra AC, cách ly an toàn, băm đều, hiệu suất cao.
-
✅ Mạch Băm Cầu H Rời: chạy 4 hoặc 8 SCR (TYN70C, TYN1880, TYN1225…), cuộn cảm EE55, tụ băm 5uF/400V.
-

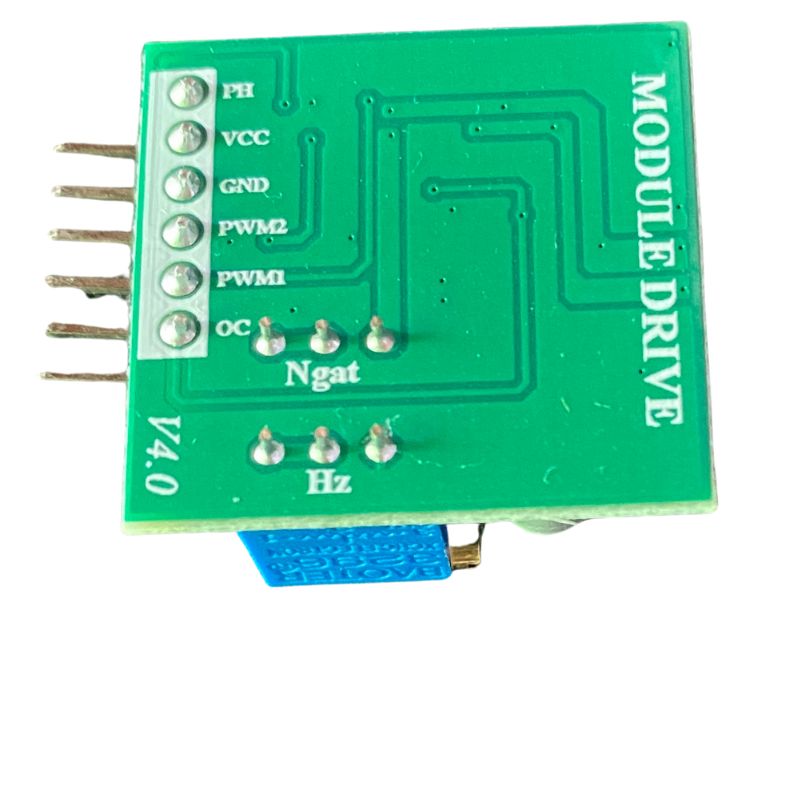

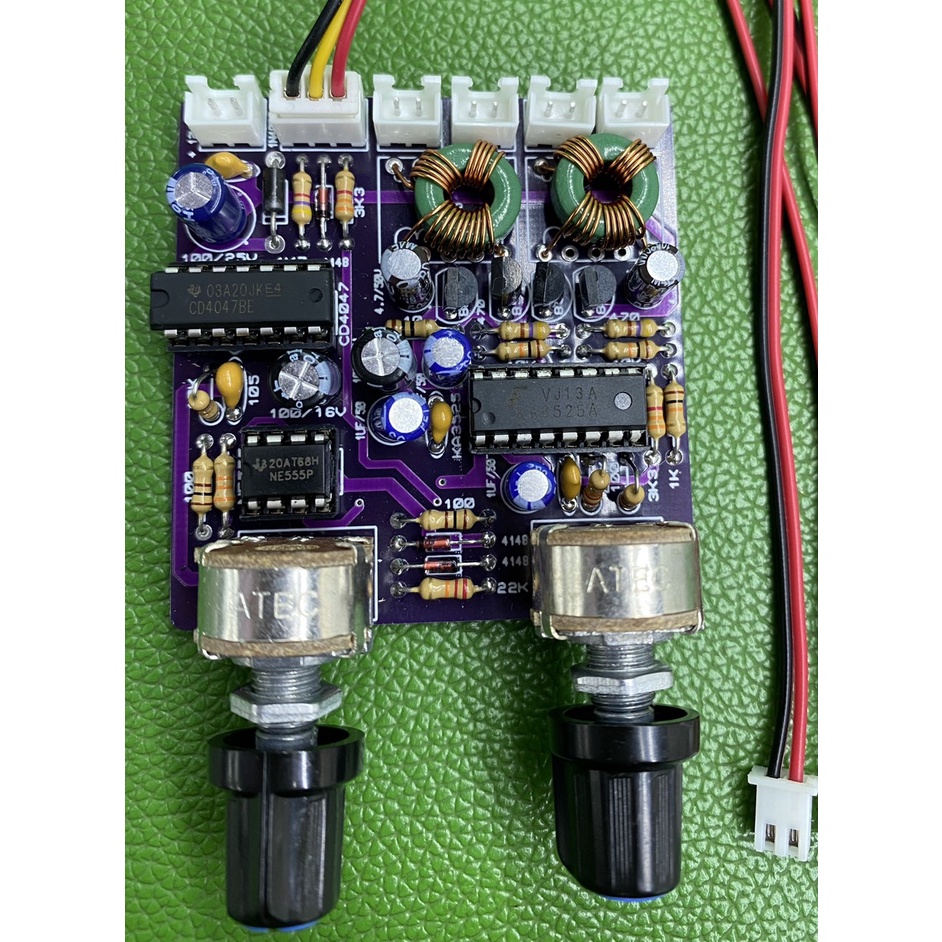

✅ Bo Lái 3 chế độ KA3525 băm CD4047 + NE555: chỉnh duty, chỉnh tần số từ 80Hz đến 380Hz, có diode chống ngược nguồn vào.
-
✅ Dễ dàng lắp vừa hộp CNC khoan sẵn 300x200x95mm – tiết kiệm thời gian gia công.
-
✅ Phù hợp cho máy kích cá điện tử công suất nhỏ đến vừa, máy thu hoạch thủy sản.
📐 Thông Số Kỹ Thuật Chi Tiết
| Bộ phận | Thông số |
|---|---|

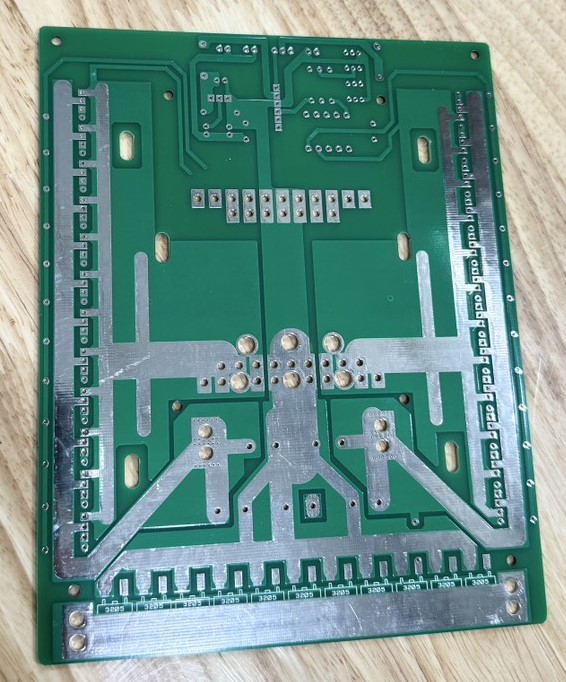

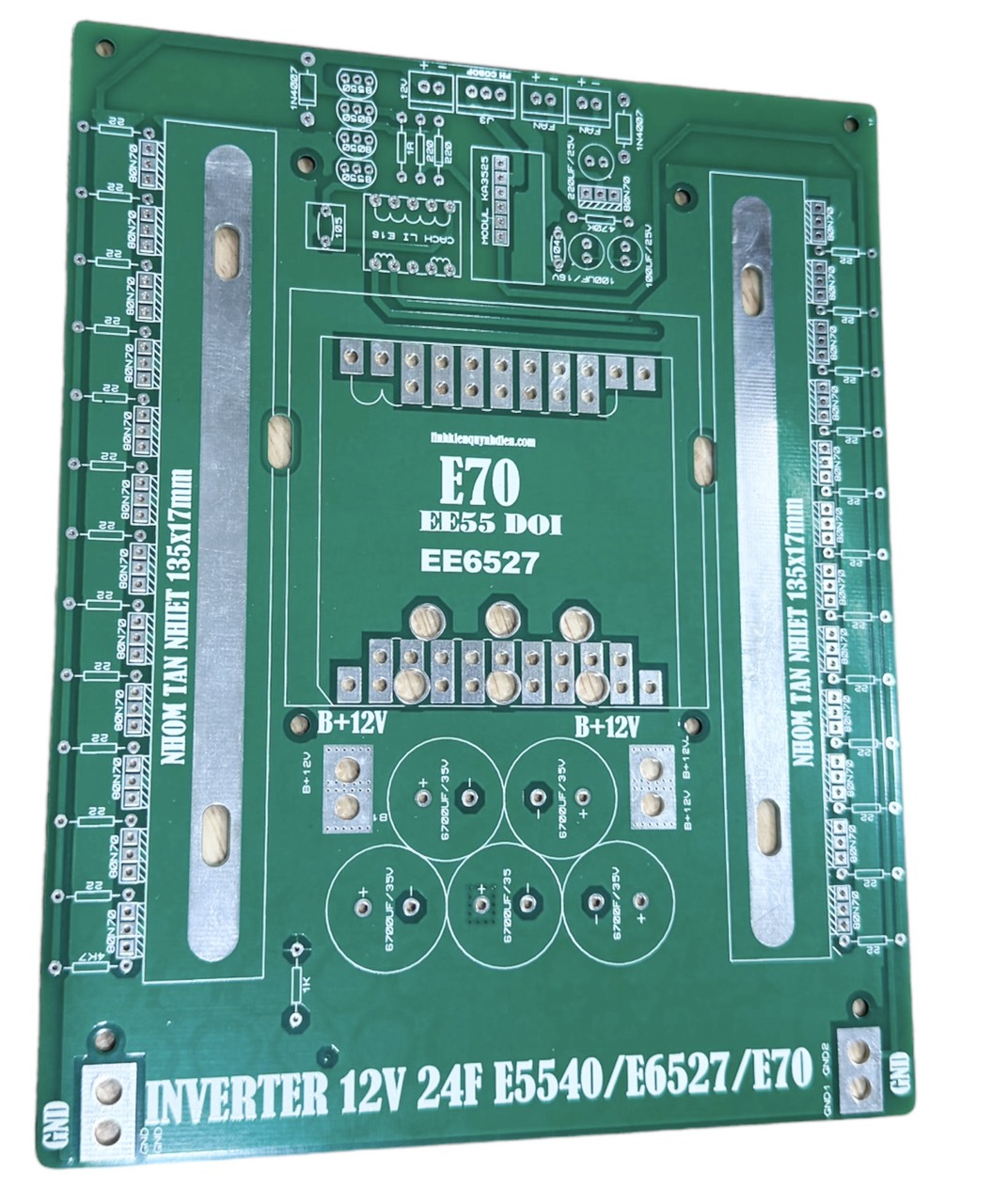

| Mạch INVERTER 24 FET nhỏ | Dùng 24 FET nhỏ, biến áp EE6527 / E70 nằm |
| Kích thước PCB nguồn | 175mm x 141mm |
| Nhôm tản nhiệt | 135mm x 17mm (nhôm 2 tầng khuyến nghị) |
| Điện áp hoạt động | 12VDC |

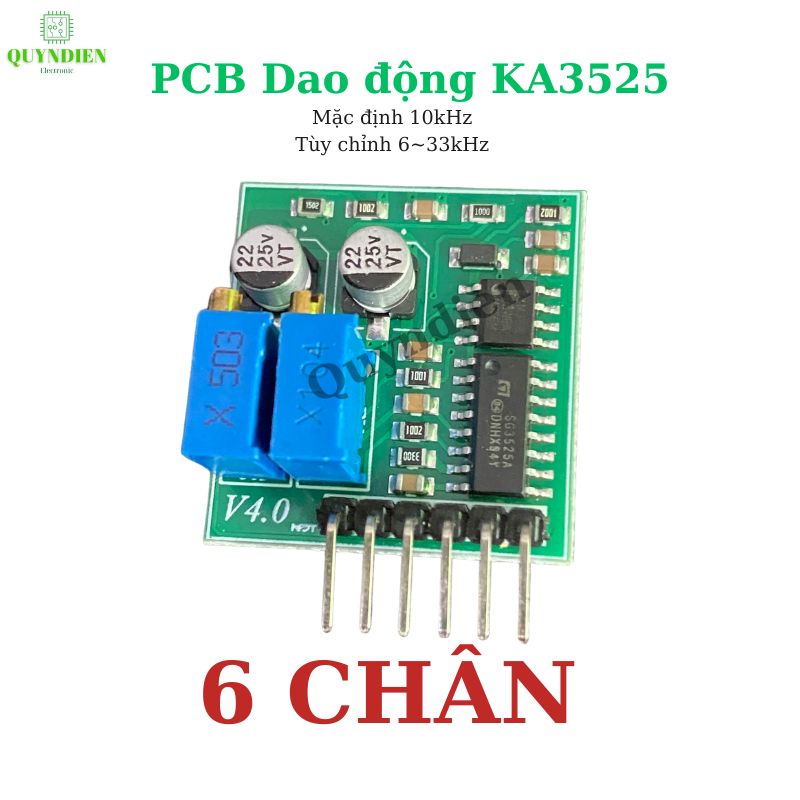

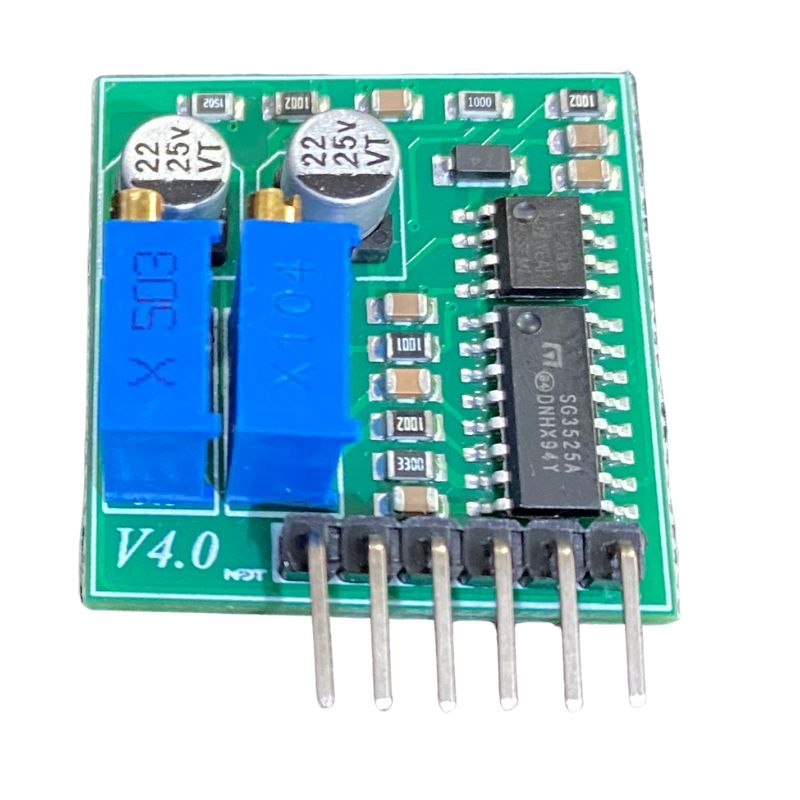

| Tần số lái FET | 6kHz – 33kHz (mặc định 10kHz, khuyên dùng 21kHz với E65/E70) |
| Mạch Băm Cầu H Rời | 4 hoặc 8 SCR (TYN70C / TYN1880 / TYN1225) |

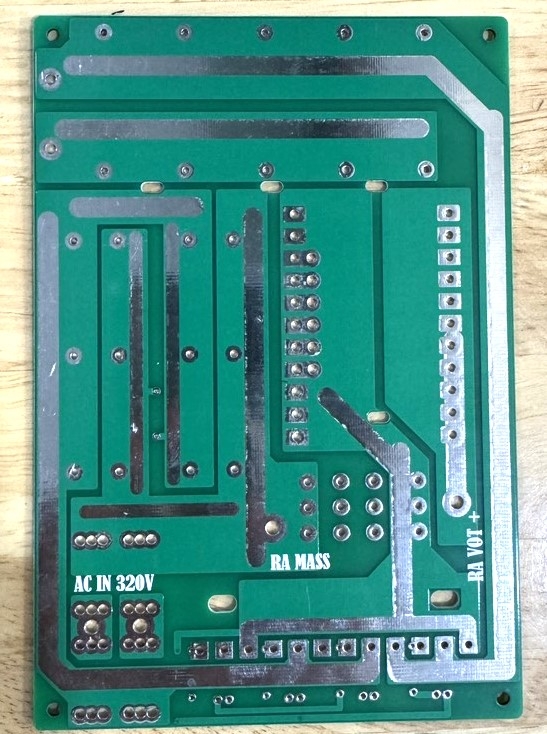

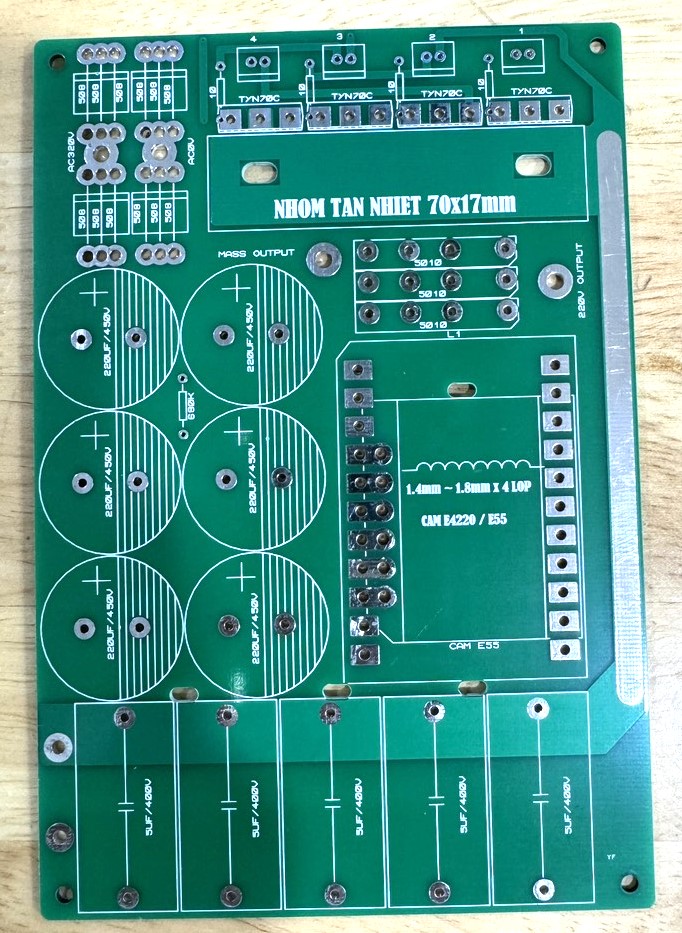

| Kích thước PCB băm | 161mm x 109mm |
| Tụ lọc nguồn băm | 6 tụ 220uF/450V (Ø25mm) |
| Cuộn cảm băm | EE55 đứng |
| Tụ băm | 5uF/400V x5 tụ (có thể độ thêm) |
| Nguồn cấp chính | 200V – 400V DC |
| Nguồn phụ | 12VDC từ ắc quy |
| Bo Lái Cầu H KA3525 | Băm CD4047 + NE555, chỉnh duty, chống ngược nguồn |
| Tần số hoạt động bo lái | 80Hz – 380Hz |
| Kích thước bo lái | 62mm x 60mm |
| Xuất xứ | Việt Nam (bo lái), Trung Quốc (PCB) |
⚠️ Lưu Ý Khi Sử Dụng
-
❗️ Sản phẩm chỉ dành cho thợ lành nghề hoặc người có kiến thức về điện tử.
-
❌ Không bảo hành nếu cháy nổ, đấu sai cực, cấp sai nguồn điện hoặc lắp sai kỹ thuật.
-
✅ Các thông số có thể có sai số nhỏ tùy lô hàng – tham khảo kỹ hình ảnh và hướng dẫn lắp ráp.
