🛠️ Giới Thiệu COMBO

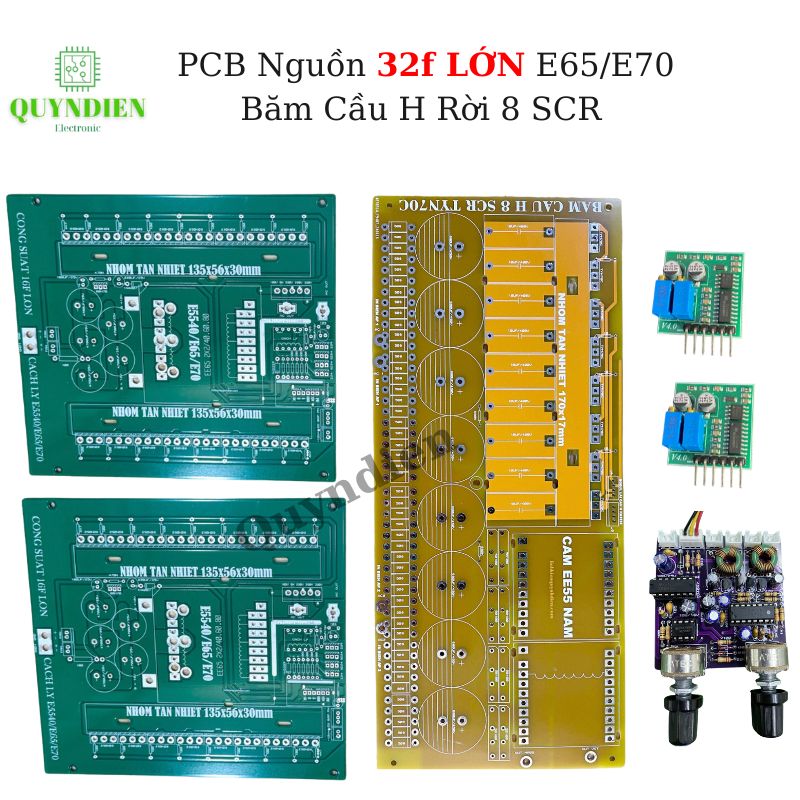

Bộ COMBO 1 gồm:
1️⃣ 2 PCB Nguồn INVERTER 16 FET LỚN (DC ra AC)
2️⃣ 1 PCB Băm Cầu H Rời (8 SCR công suất lớn)
3️⃣ 2 Bo Dao Động Lái FET KA3525 (băm FET)
4️⃣ 1 Bo Lái Cầu H 3 Chế Độ KA3525 băm CD4047 + NE555 (lái SCR cầu H)
➡️ Tất cả được thiết kế kết hợp hoàn chỉnh
➡️ Combo chuyên dụng cho máy kích điện tử, máy thu hoạch thủy sản công suất vừa và lớn.
➡️ Dễ độ chế – dễ lắp ráp – dễ sửa chữa từng phần – an toàn và ổn định.
🌟 Lợi Ích Khi Sử Dụng Combo
-
✅ Ghép nối hoàn chỉnh phần nguồn – phần băm – phần lái → tối ưu hóa hiệu suất, dễ dàng thi công.
-
✅ Tăng công suất – ổn định nguồn ra, thích hợp sử dụng trong môi trường nước ngọt, nước lợ, nước mặn.
-
✅ Auto băm đều, quạt làm mát tự động, bảo vệ mạch khỏi quá tải, quá nhiệt, chống ngược cực.
-
✅ Thiết kế gọn gàng, vừa hộp 450x330x125mm, thuận tiện bảo trì, thay thế linh kiện.
-
✅ Phù hợp cho thợ lành nghề, DIY hoặc xưởng sản xuất máy kích cá điện tử.
⚙️ Tính Năng Nổi Bật
-
💡 2 PCB INVERTER 16 FET LỚN: công suất mạnh, chuyển đổi DC ra AC cách ly an toàn.
-
⚡ Mạch Băm Cầu H Rời: chạy 8 SCR băm công suất lớn (TYN70C, TYN1880, TYN80C…).
-
🌀 Bo Dao Động Lái FET KA3525: tần số tùy chỉnh từ 6kHz – 33kHz, có chỉnh quá dòng (ngắt ở 40A, tùy chỉnh tăng giảm theo nhu cầu).
-
🔧 Bo Lái Cầu H 3 Chế Độ KA3525 băm CD4047 + NE555: lái SCR cầu H, tần số hoạt động 80Hz – 380Hz, chống ngược cực an toàn.
-
🔩 Thiết kế cách ly tín hiệu bằng cuộn xuyến → hiệu suất cao, chống nhiễu tốt.
📐 Thông Số Kỹ Thuật Chi Tiết

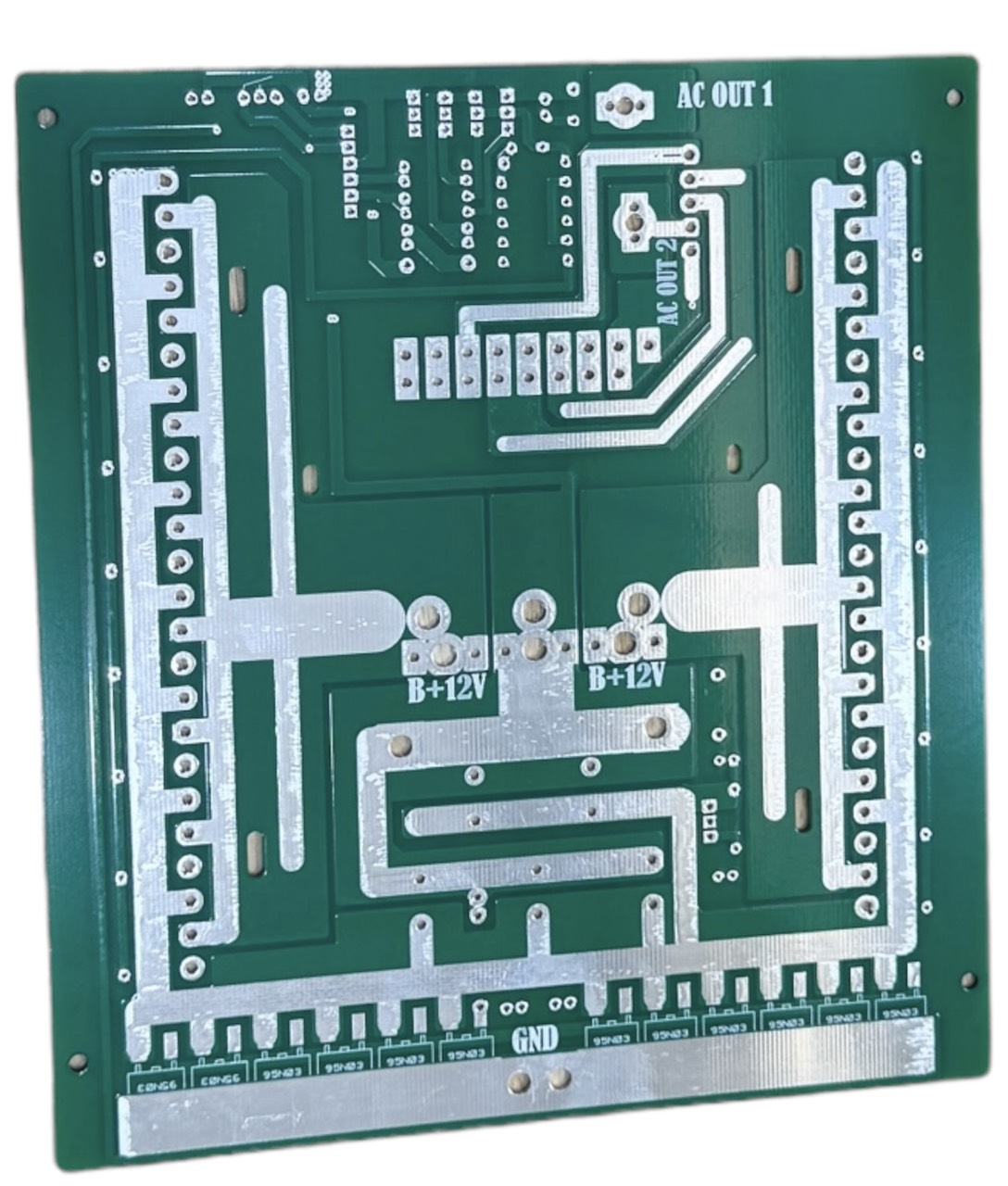

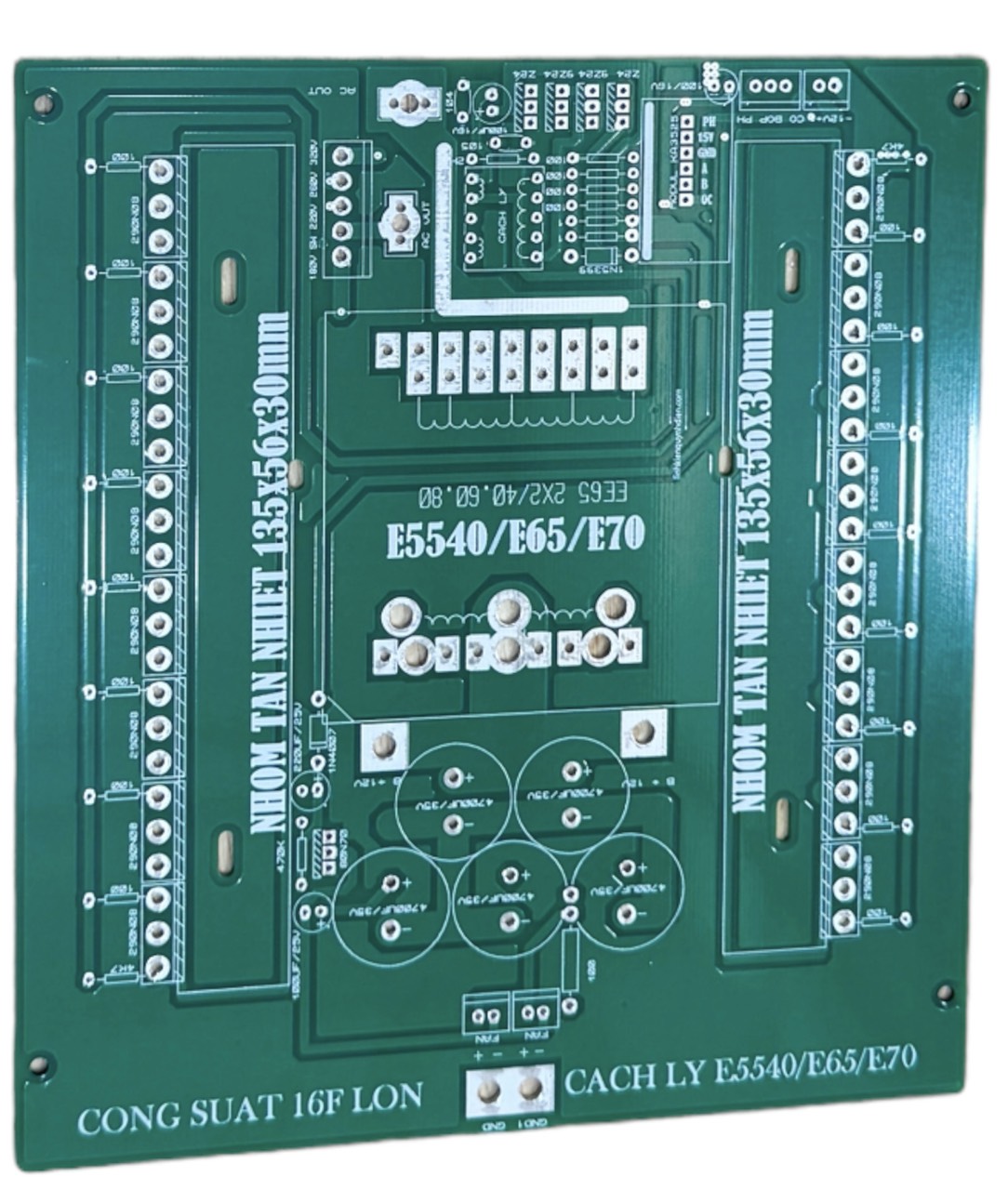

🔋 2 PCB Nguồn INVERTER 16 FET LỚN
| Thông số | Giá trị |
|---|---|
| Số lượng FET | 16 FET LỚN x 2 mạch |
| Biến áp sử dụng | EE6527 hoặc E70 nằm |
| Điện áp hoạt động | 12VDC |
| Kích thước PCB | 175mm x 159mm mỗi mạch |
| Nhôm tản nhiệt | 135mm x 17mm (khuyên dùng nhôm 2 tầng) |
| Tụ lọc nguồn | Ø18mm |
| Bo dao động lái FET | KA3525 (6kHz – 33kHz, mặc định 10kHz, khuyên dùng 21kHz với E65/E70) |
| Bảo vệ | Chống quá dòng, tự ngắt ở 40A (có thể chỉnh tăng) |

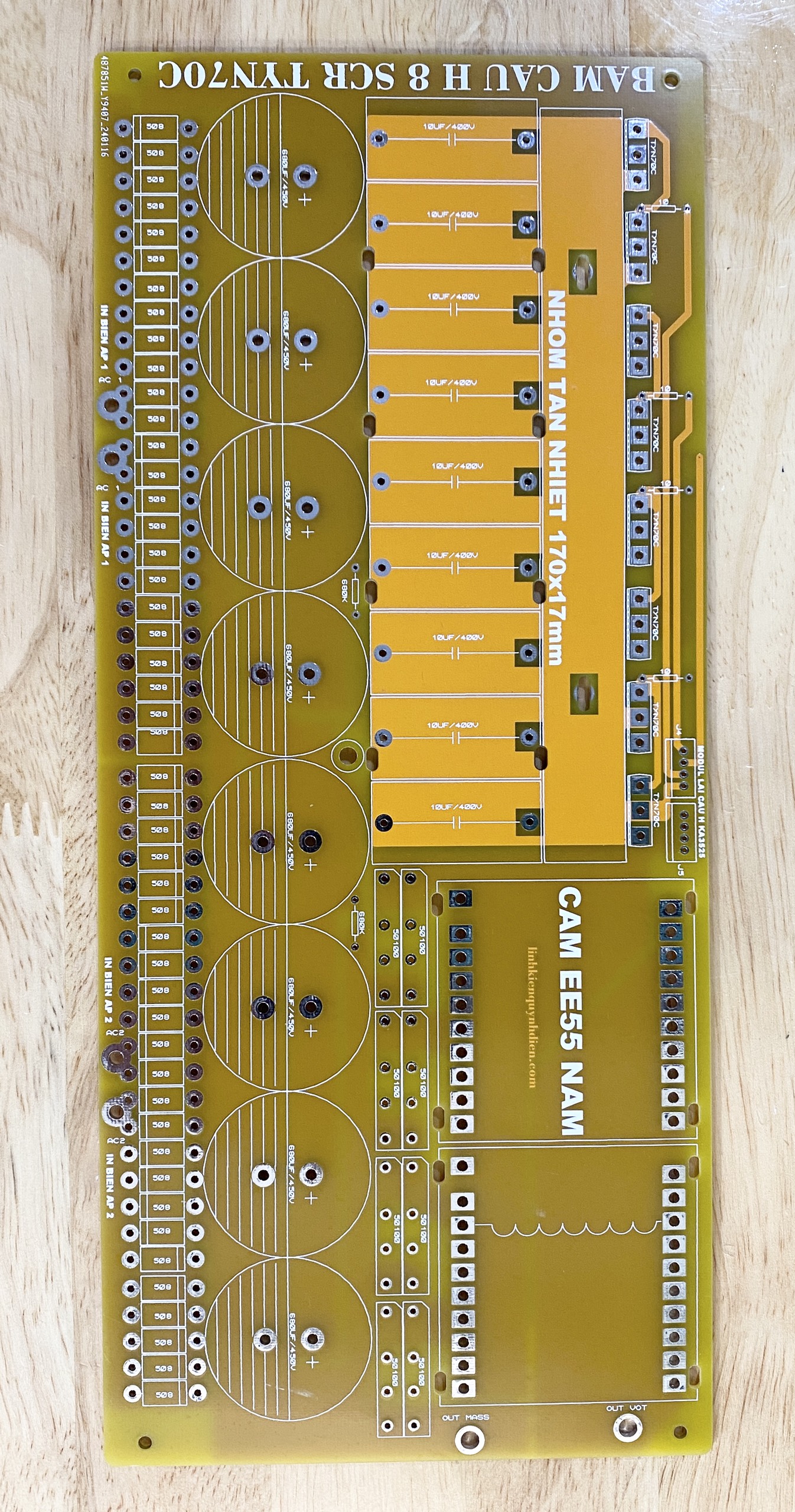

⚡ Mạch Băm Cầu H Rời (SCR Công Suất)
| Thông số | Giá trị |
|---|---|
| Loại SCR phù hợp | TYN70C / TYN1880 / TYN80C |
| Tụ lọc nguồn | 8 tụ 1.000uF/450V (Ø35mm) |
| Tụ băm | 9 tụ 10uF/400V |
| Cuộn cảm | EE55 nằm |
| Kích thước PCB băm | 303mm x 131mm |
| Nguồn cấp chính | 200V – 400V DC |
| Nguồn phụ | 12VDC (ắc quy) cấp cho phần lái băm |
🟢 Bo Dao Động Lái FET KA3525
| Thông số | Giá trị |
|---|---|
| IC điều khiển | KA3525 |
| Tần số băm | 6kHz – 33kHz (khuyến chỉnh 21kHz) |
| Chỉnh quá dòng | Mặc định 40A, có thể tăng theo nhu cầu |
🟠 Bo Lái Cầu H 3 Chế Độ KA3525 băm CD4047 + NE555
| Thông số | Giá trị |
|---|---|
| IC điều khiển | KA3525 |
| Băm cầu H | CD4047 + NE555 |
| Tần số hoạt động | 80Hz – 380Hz |
| Chỉnh Duty | Có |
| Bảo vệ | Diode chống ngược nguồn vào |
| Kích thước bo | 62mm x 60mm |
| Xuất xứ | Việt Nam |
❗️ Lưu Ý Khi Sử Dụng
-
❌ Chỉ dành cho thợ lành nghề, am hiểu điện tử.
-
⚡ Không bảo hành nếu cháy nổ, đấu sai cực, lắp sai kỹ thuật.
-
✅ Sản phẩm đã kiểm tra kỹ trước khi đóng gói, test mạch đảm bảo ổn định.
