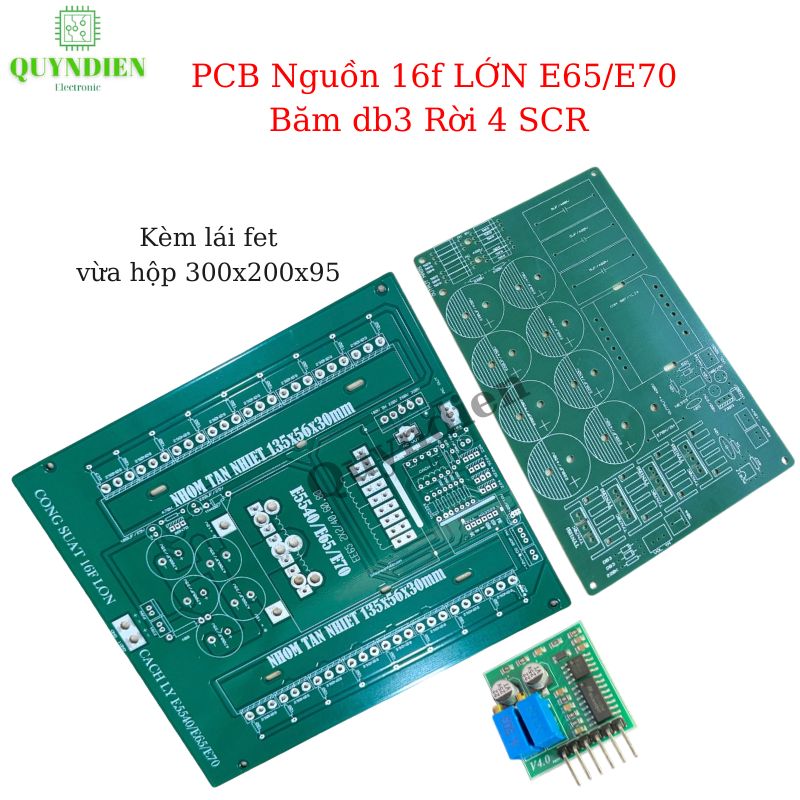

Combo PCB Nguồn 16 FET Lớn + Bo Băm Dương Rời DB3 4SCR | Vừa Hộp 300x200x95mm | Linh Kiện Điện Tử Quỳnh Diễn
Mô tả ngắn về sản phẩm
Combo PCB nguồn 16 FET lớn kết hợp với bo băm dương rời DB3 4SCR là giải pháp mạnh mẽ, linh hoạt cho các thợ điện tử chuyên làm máy kích hoặc thiết bị thu hoạch thủy sản. Thiết kế rời giữa mạch công suất và mạch băm giúp dễ dàng ghép nối, sửa chữa, thay thế linh kiện khi cần thiết. Sản phẩm sử dụng công nghệ điều khiển băm hiện đại DB3 hoặc PIC, ổn định tần số, tiết kiệm điện, đảm bảo hiệu suất tối đa ở mọi loại nước: nước ngọt, nước lợ, nước mặn.
✅ Lợi ích khi sử dụng sản phẩm
-
⚡ Tách rời mạch công suất và mạch băm → dễ nâng cấp hoặc thay thế từng phần.
-
🔧 Ghép nối linh hoạt với biến áp E65/E70, phù hợp với nhiều dòng máy kích công suất lớn.
-
🔋 Tần số băm ổn định: hoạt động hiệu quả trên mọi điều kiện nước (nông, sâu, lợ, mặn, tạp chất).
-
🧱 PCB FR4 sợi thủy tinh cao cấp, chịu nhiệt tốt, độ bền cao.
-
💡 Tiết kiệm điện năng, hoạt động ổn định giúp máy chạy êm, giảm hao tổn công suất.
⚙️ Các tính năng chính
-
✅ Điều khiển băm bằng DB3, PIC hoặc cách ly, dễ tùy chỉnh theo nhu cầu sử dụng.
-
✅ Mạch băm rời DB3 4SCR → giữ tần số ổn định, an toàn cho thiết bị.
-

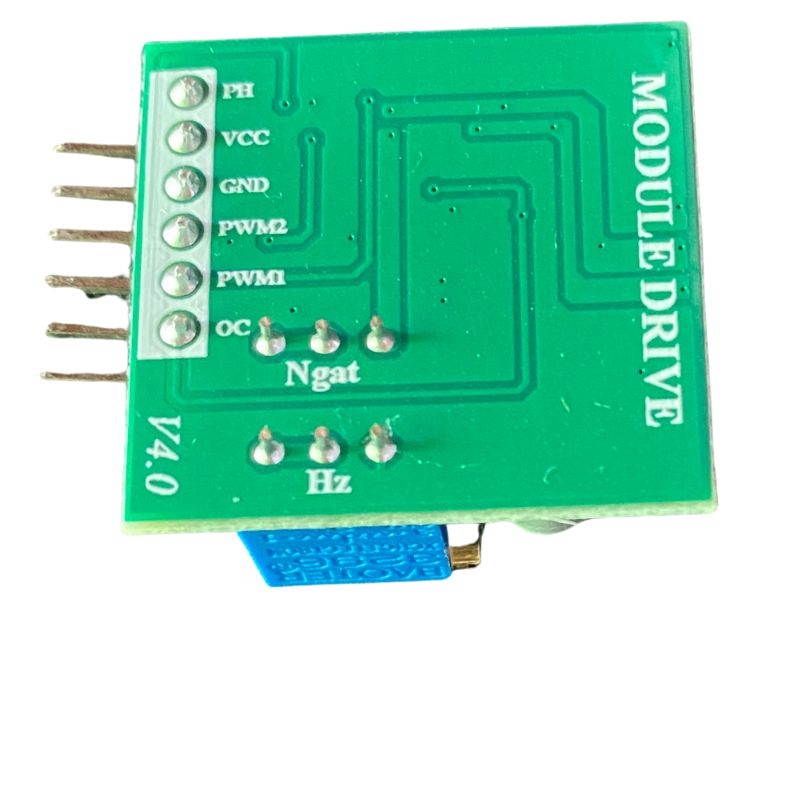

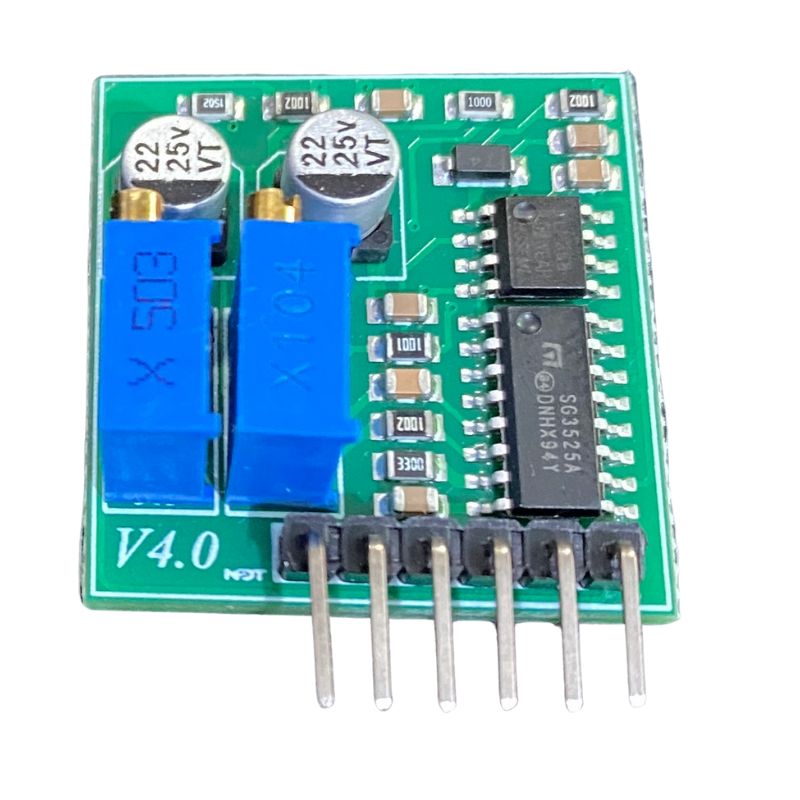

✅ Bo lái FET KA3525: mặc định 10kHz, tùy chỉnh được từ 6kHz đến 33kHz → khuyên dùng chỉnh về 21kHz khi kết hợp với biến áp E65/E70 để đạt hiệu quả tốt nhất.
-
✅ Mạch nguồn sử dụng 16 FET lớn → công suất mạnh mẽ, tản nhiệt tốt.
-
✅ Chống quá tải, chống chập, chống ngược cực → đảm bảo an toàn vận hành.
📐 Thông số kỹ thuật sản phẩm
-
Tên sản phẩm: PCB nguồn 16 FET lớn + Bo Băm Dương Rời DB3 4SCR + Bo lái KA3525
-

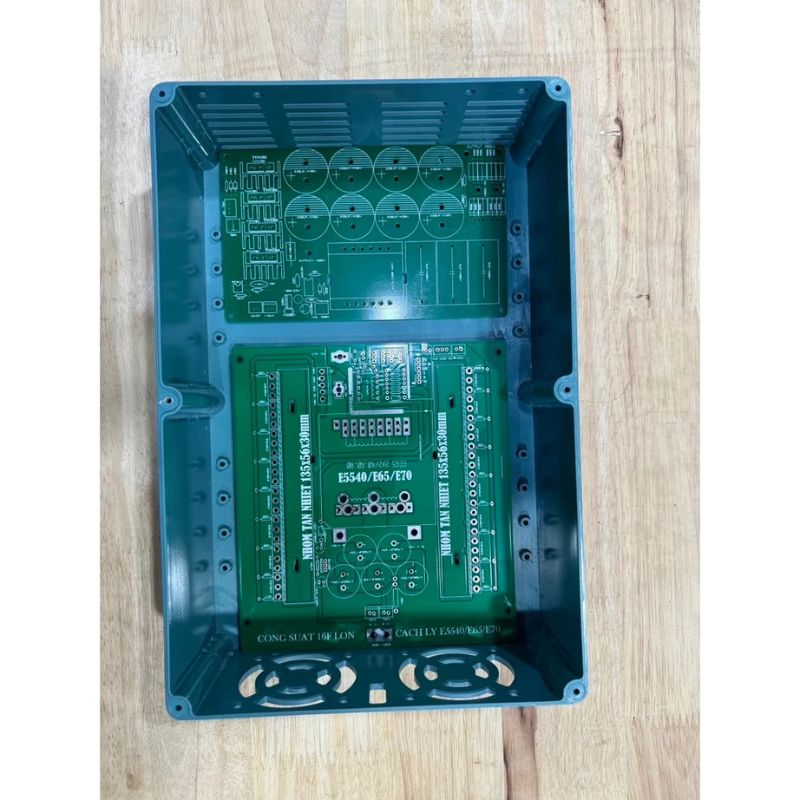

Kích thước tổng thể hộp phù hợp: 300mm x 200mm x 95mm
-
Mạch băm DB3 4SCR: 165mm x 100mm x 1.6mm
-
Đường kính tụ lọc nguồn: Ø25mm
-
Cuộn cảm EE4220: nằm, dây đồng 1.4mm, quấn 76 vòng
-
Biến áp đề xuất: E65 hoặc E70
-
Tần số băm (KA3525): 6kHz – 33kHz (khuyên chỉnh về 21kHz với E65/E70)
-
Xuất xứ PCB: Trung Quốc
-
Bộ sản phẩm bao gồm:
-
PCB nguồn 16 FET lớn
-
PCB băm dương DB3 4SCR
-
Bo lái FET KA3525
-
❗️ Lưu ý sử dụng
-
⚠️ Chỉ dành cho thợ lành nghề, có kinh nghiệm trong lĩnh vực điện tử.
-
⚠️ Các thông số kỹ thuật có thể có sai số nhỏ từ nhà sản xuất, tham khảo kỹ trước khi sử dụng.
-
⚠️ Không bảo hành nếu cháy nổ do cấp sai nguồn điện, chập mạch, lắp sai kỹ thuật.
-
⚠️ Bo lái KA3525 mặc định 10kHz, phải tự điều chỉnh lại đúng tần số phù hợp với nhu cầu sử dụng.
