Combo PCB INVERTER 16 FET Lớn + Mạch Băm Cầu H Rời | Kèm Bo Lái KA3525 & Bo Lái Cầu H | Giải Pháp Công Suất Linh Hoạt - Linh Kiện Điện Tử Quỳnh Diễn
🔧 Mô tả ngắn gọn về sản phẩm
Combo PCB Công Suất INVERTER 16 FET LỚN + Mạch Băm Cầu H Rời, đi kèm Bo Lái KA3525 và Bo Lái Cầu H, là lựa chọn toàn diện cho thợ lành nghề đang cần một bộ mạch công suất mạnh mẽ – độ chế máy kích, inverter DC-AC, hoặc máy thu hoạch thủy sản. Thiết kế tách rời thông minh giúp dễ dàng sửa chữa, nâng cấp, đồng thời giữ được độ ổn định và hiệu suất cao trong mọi điều kiện sử dụng.
📺 Xem ngay video hướng dẫn chi tiết:
👉 https://youtu.be/vxqpK0UW6-k?si=JKoy45ksMH7LR17z
✅ Lợi ích khi sử dụng combo
-
🔌 Ghép nối tối ưu giữa mạch nguồn inverter và mạch băm – mạnh mẽ, linh hoạt.
-
⚙️ Tùy chỉnh tần số dễ dàng từ 6kHz – 33kHz qua bo lái KA3525 (khuyên dùng 21kHz với biến áp E65/E70).
-
🛡️ Tích hợp bảo vệ quá dòng thông minh: ngắt khi quá 40A (tùy chỉnh tăng theo nhu cầu).
-
🧱 PCB FR4 sợi thủy tinh cao cấp, bền bỉ, cách điện tốt, chịu nhiệt cao.
-
🔁 Tách rời công suất và băm, thuận tiện sửa chữa từng phần nếu cần.
-
💪 Lái SCR chạy mượt, dễ thay đổi theo từng cấu hình công suất.Vừa hộp nhựa khoan sẵn 300x200x95mm
⚙️ Chi tiết từng phần trong combo

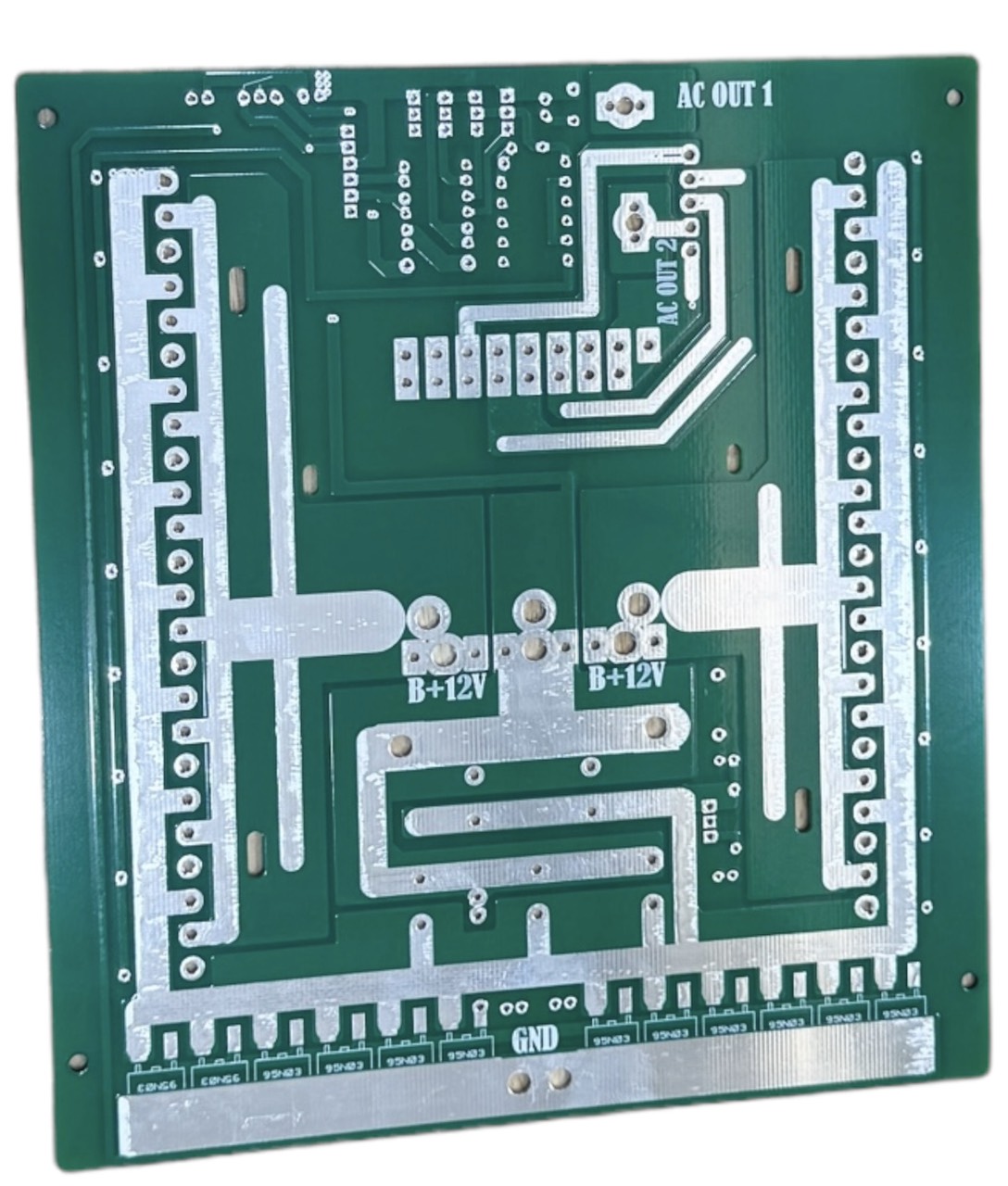

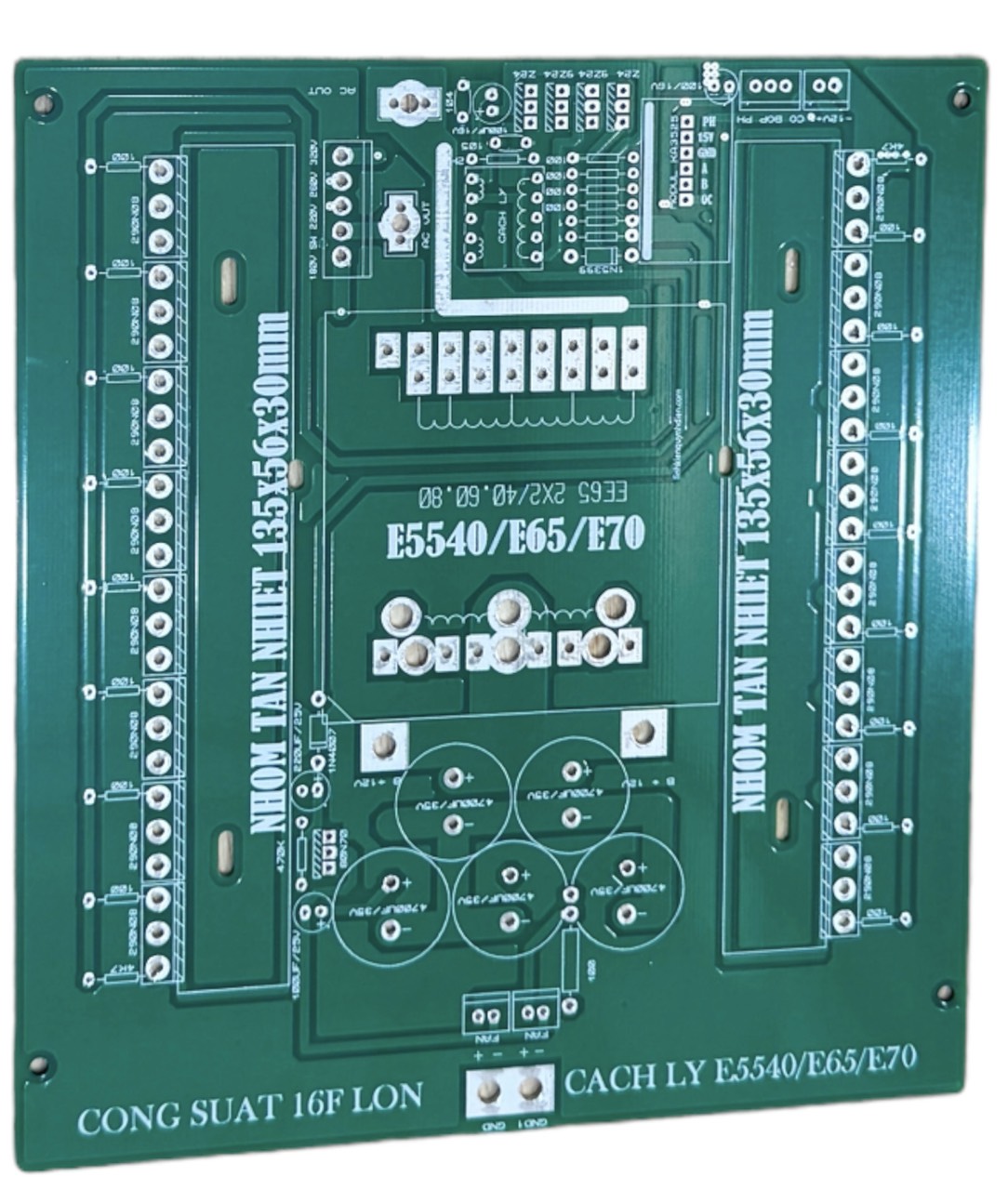

🔋 PCB Mạch Công Nguồn INVERTER 16 FET Lớn
-
Chức năng: Chuyển đổi DC → AC, cách ly an toàn
-
MOSFET: 16 FET công suất lớn
-
Biến áp tương thích: EE6527 hoặc E70 (nằm)
-
Điện áp sử dụng: 12VDC
-
Tần số dao động KA3525: 6kHz – 33kHz (mặc định 10kHz – khuyên chỉnh 21kHz)
-
Tính năng bảo vệ quá dòng: Có – mặc định 40A, chỉnh tăng giảm
-
Kích thước PCB: 175mm x 159mm
-
Tản nhiệt phù hợp: Nhôm 2 tầng (135mm x 17mm)
-
Tụ lọc nguồn: Ø18mm
-
Bảo vệ ngược cực đầu vào bằng 95N03

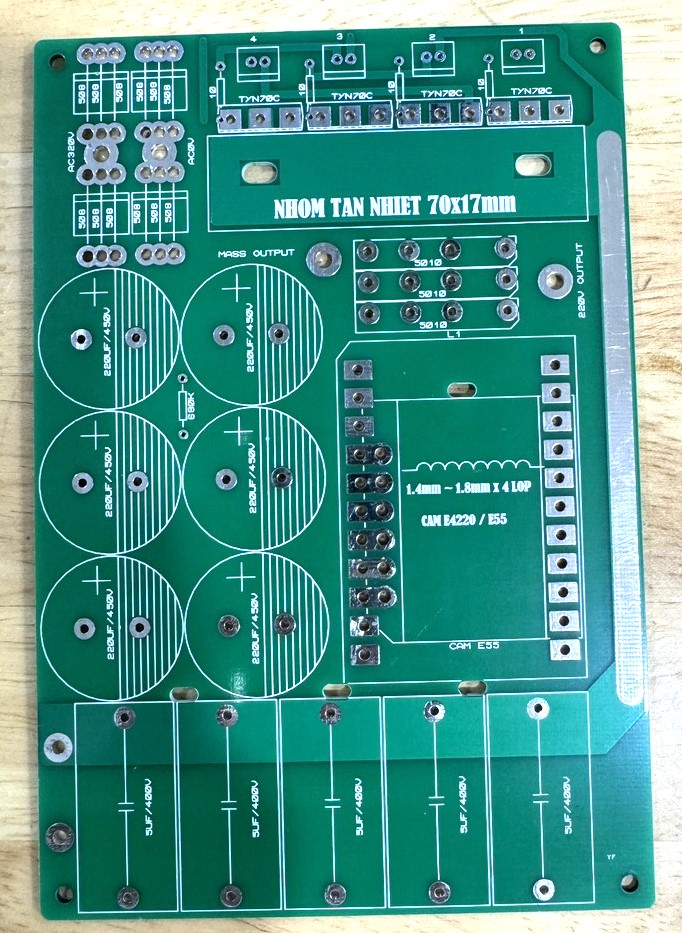

⚡ PCB Mạch Băm Cầu H Rời
-
SCR sử dụng: 4 hoặc 8 con (TYN70C / TYN1880 / TYN1225)
-
Tụ lọc nguồn: 220uF/450V x6 (Ø25mm)
-
Tụ băm: 5uF/400V x5
-
Cuộn cảm: EE55 đứng
-
Cuộn lái SCR: E16 hoặc xuyến ferit 12mm
-
Nguồn chính: 200V – 400V DC
-
Nguồn phụ: 12VDC từ ắc quy
-
Kích thước PCB: 161mm x 109mm
-
Vật liệu: FR4 thủy tinh chịu nhiệt, xuất xứ Trung Quốc

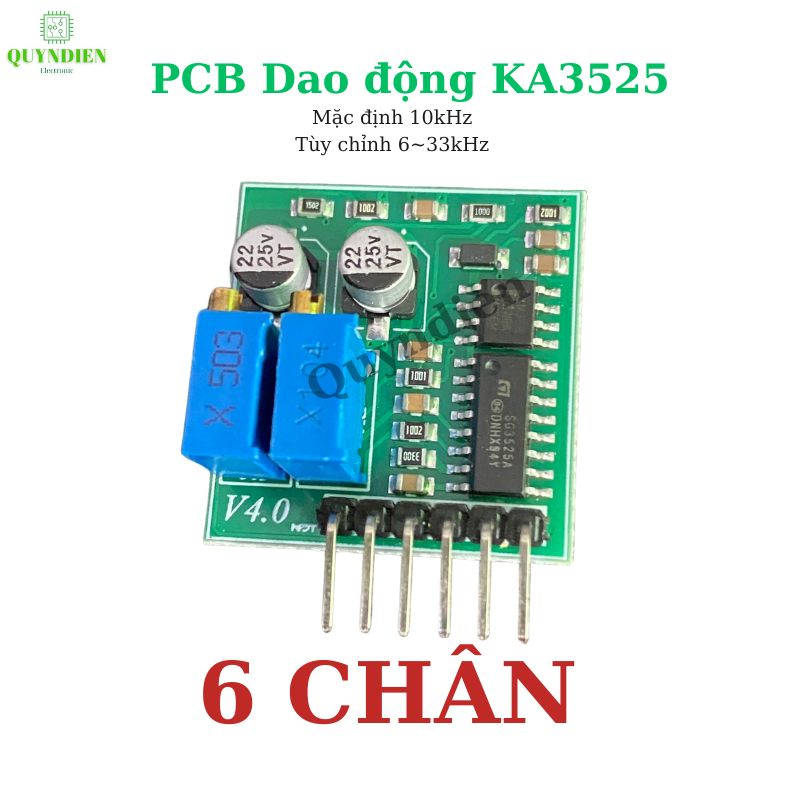

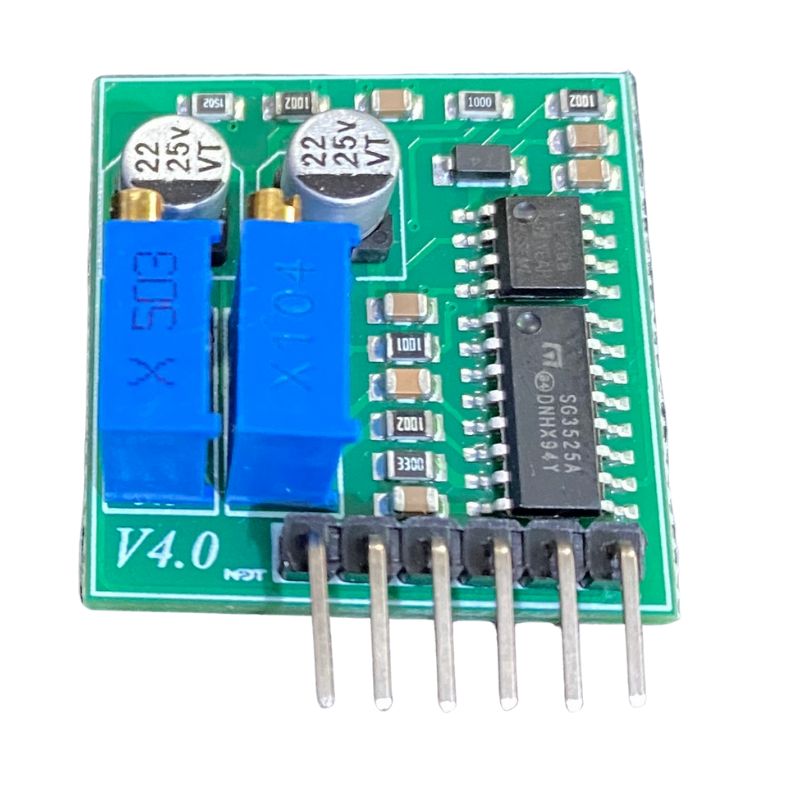

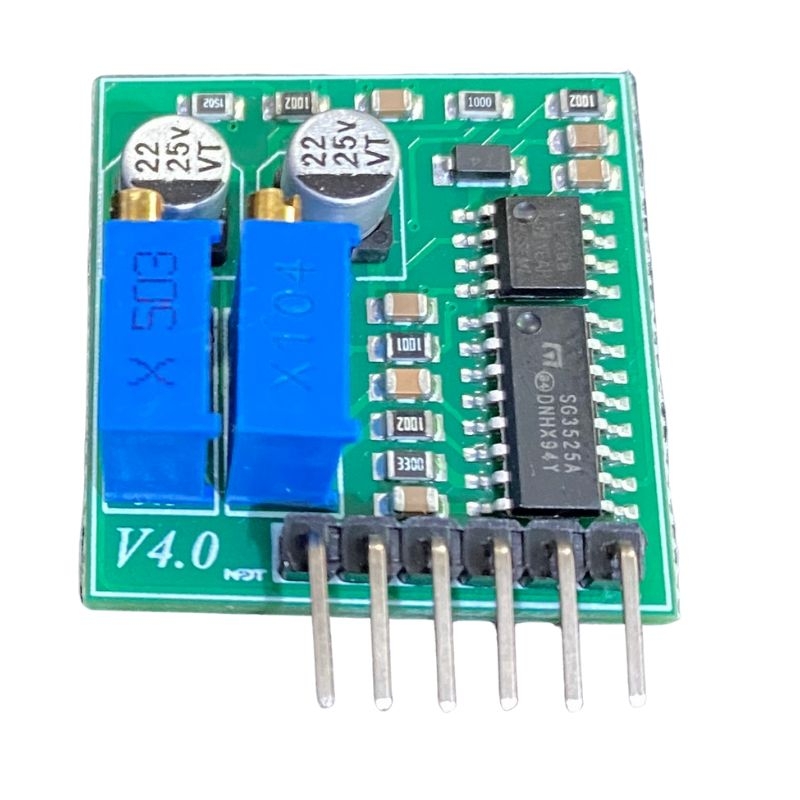

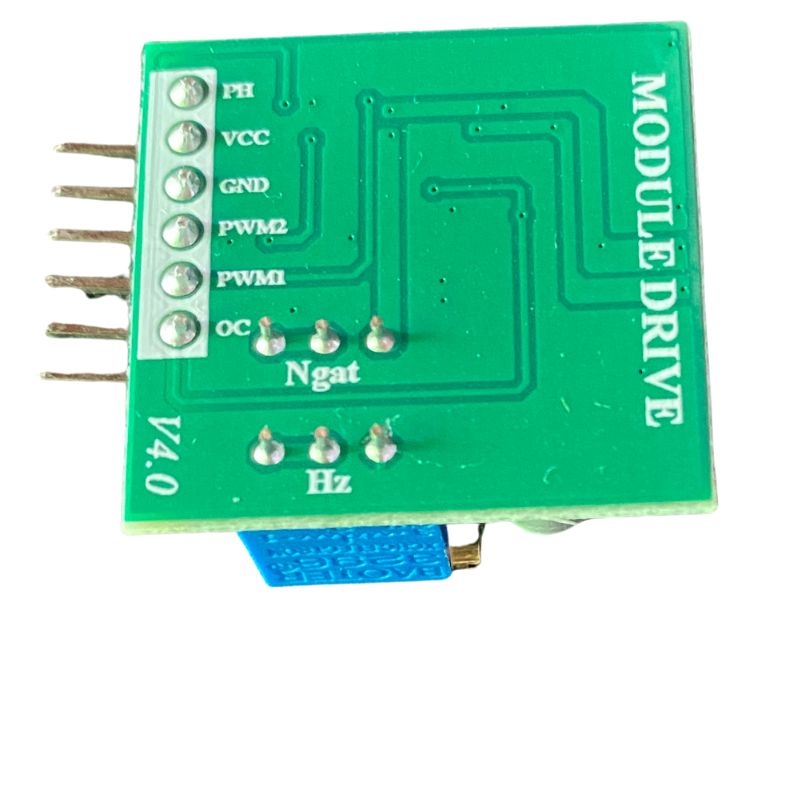

🧠 Bo Lái FET KA3525
-
Dùng cho mạch inverter
-
Điều chỉnh tần số dễ dàng bằng biến trở
-
Có ngắt quá dòng khi vượt ngưỡng (mặc định 40A)
⚙️ Bo Lái Cầu H
-
Điều khiển SCR cho mạch băm
-
Tương thích với các dòng TYN phổ biến
-
Chạy ổn định, dễ hàn và sửa chữa

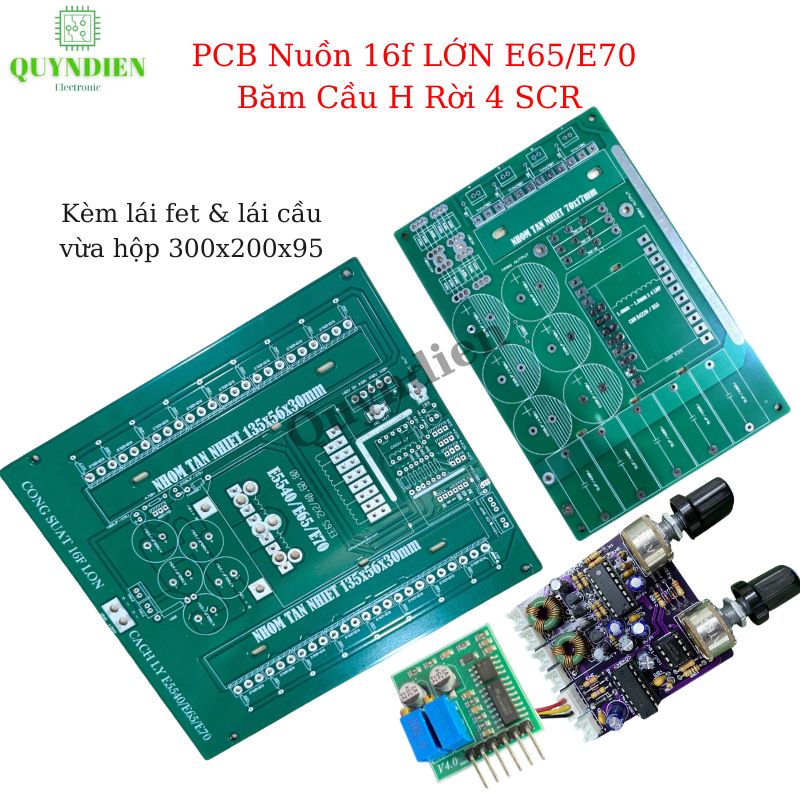

📦 Bộ sản phẩm bao gồm
-
1x PCB INVERTER 16 FET LỚN
-
1x PCB Mạch Băm Cầu H Rời
-
1x Bo Lái FET KA3525
-
1x Bo Lái Cầu H
🧰 Ứng dụng thực tế
-
Máy kích công suất lớn
-
Máy thu hoạch thủy sản điện tử
-
Hệ thống inverter DIY từ 12VDC → AC
-
Độ chế máy cũ hoặc nâng cấp công suất máy kích hiện có
⚠️ Lưu ý sử dụng
-
❗ Chỉ dành cho thợ lành nghề, hiểu rõ nguyên lý điện tử công suất.
-
🔍 Các thông số có thể sai số nhỏ từ nhà sản xuất.
-
❌ Không bảo hành nếu cháy, nổ do lắp sai, cấp nguồn sai, hoặc đấu ngược cực.
✅ Shop Điện Tử Quỳnh Diễn CAM KẾT
-
Giao đúng sản phẩm như mô tả và hình ảnh
-
Có trách nhiệm với sản phẩm đã bán
-
Đổi trả miễn phí nếu giao sai hoặc thiếu hàng
-
Hoàn tiền nếu hư hỏng do vận chuyển
