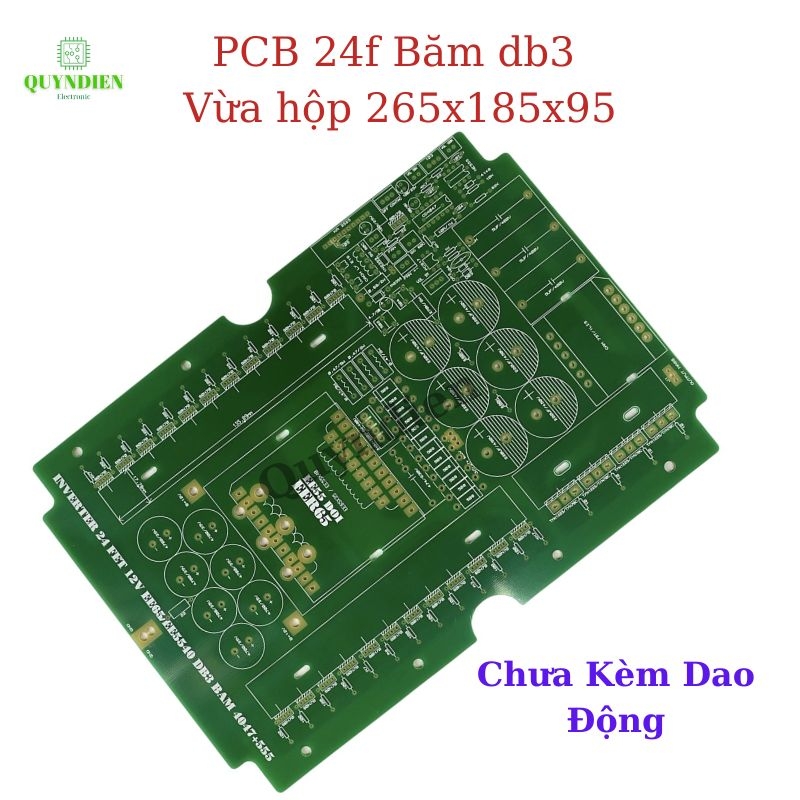

PCB bo mạch kích 24 fet cách li băm DB3 nhịp CD4047 + NE555 - linh kiện điện tử QUỲNH DIỄN
Mô Tả Ngắn
Bo mạch 24 fet nhỏ là sản phẩm được thiết kế tối ưu dành cho các thợ lành nghề trong ngành điện tử. Với thiết kế nhỏ gọn, bo mạch sử dụng PCB chất lượng cao và hỗ trợ đầy đủ tính năng như băm xung, chống quá tải, chống chập vợt. Đây là giải pháp hoàn hảo để nâng cao hiệu suất và độ bền cho các thiết bị điện tử.
Lợi Ích Sản Phẩm

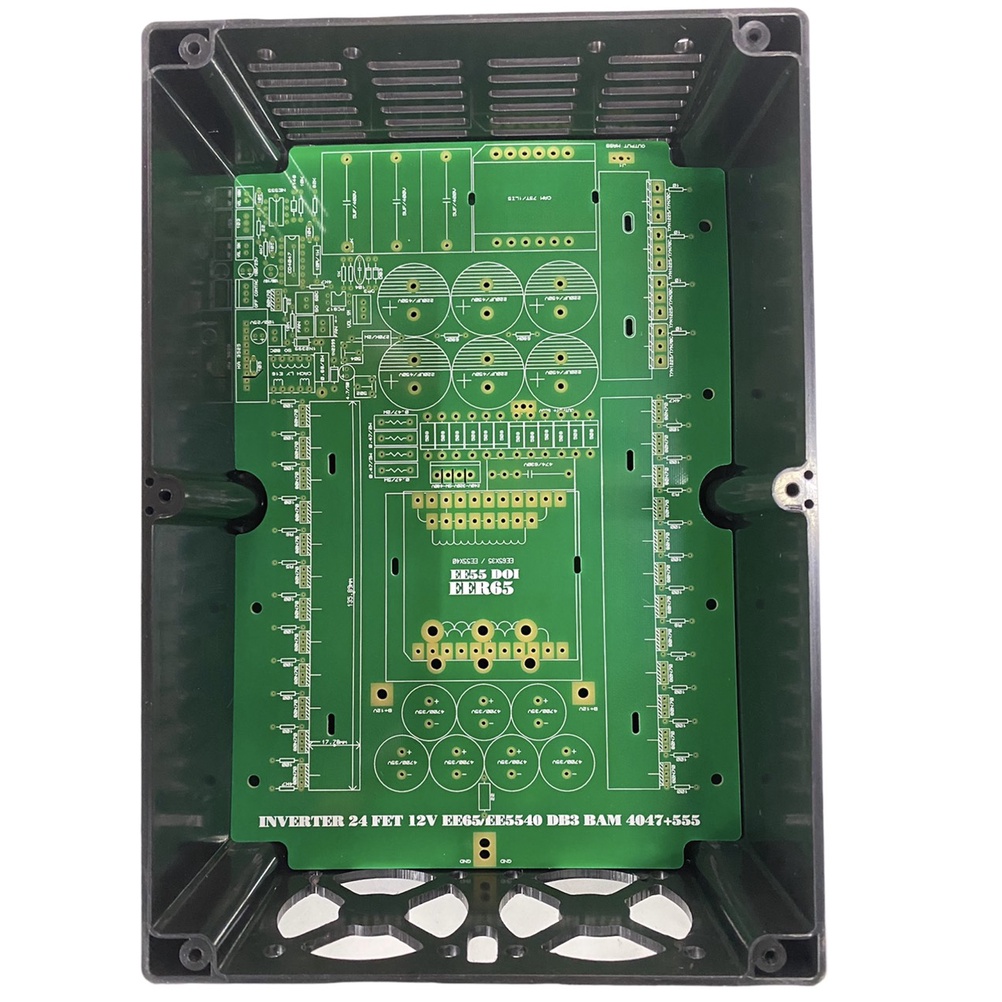

- Thiết Kế Gọn Gàng: Kích thước vừa vặn hộp 265x185x95mm, dễ dàng lắp đặt và bảo trì.
- Hiệu Năng Cao: Sử dụng 24 mosfet nhỏ cùng với biến áp E65 hoặc EE55 đôi, tối ưu hiệu suất hoạt động.
- Bảo Vệ Toàn Diện: Tích hợp các tính năng chống quá tải, chống chập, chống ngược cực, giúp bảo vệ thiết bị.
- Độ Bền Cao: PCB chất lượng cao làm từ sợi thủy tinh FR4, tăng độ bền và khả năng chịu nhiệt.
Tính Năng Chính
- Lái Fet Cách Ly: Sử dụng linh kiện DB3, CD4047 và NE555, đảm bảo tín hiệu ổn định.
- Chống Quá Tải & Chập Mạch: Tăng tính an toàn khi sử dụng.
- Băm Xung & Trộn Xung: Cải thiện hiệu suất hoạt động của mạch.
- Chống Ngược Cực: Bảo vệ linh kiện khỏi hỏng hóc do sai cực.
- PCB Chất Lượng Cao: Đảm bảo độ bền lâu dài và hiệu quả hoạt động.
----------------------------------------------------------------------------------------------------------------------------------------
THÔNG SỐ KỸ THUẬT

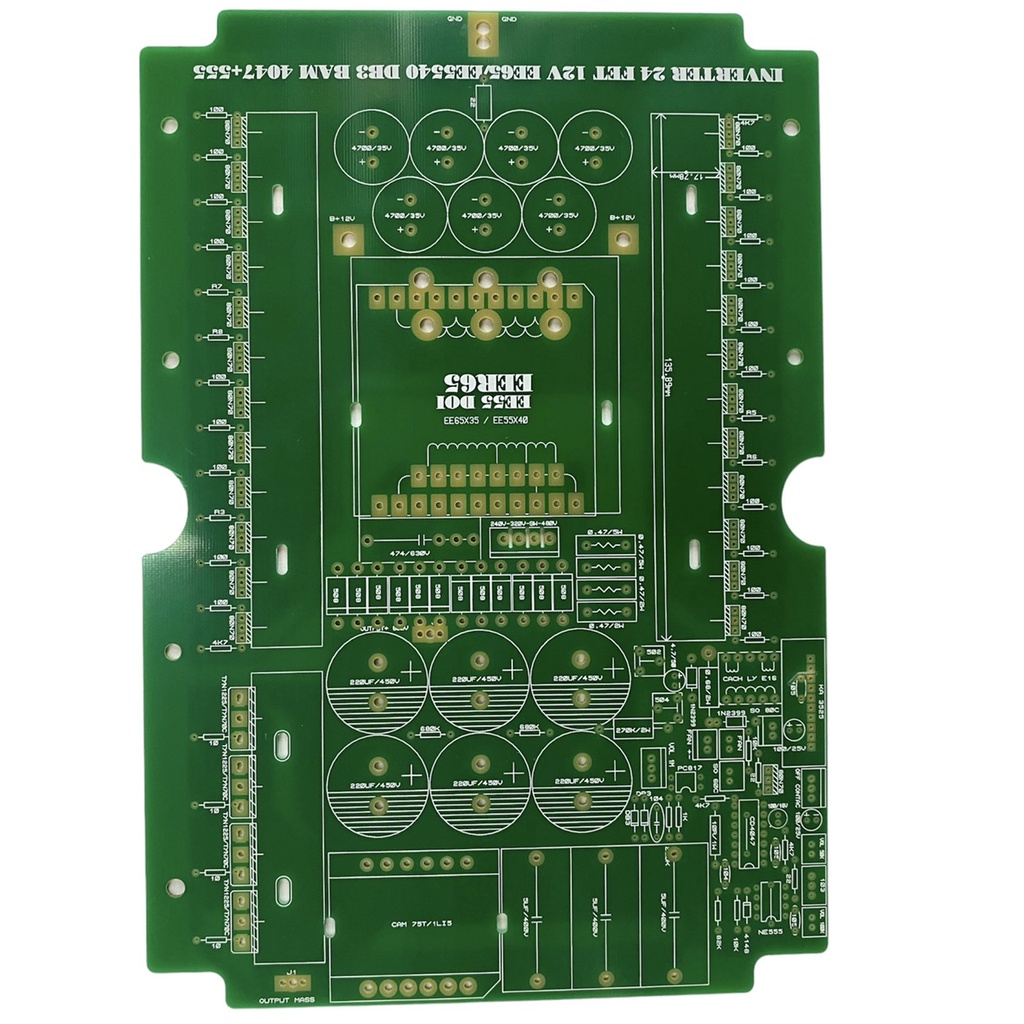

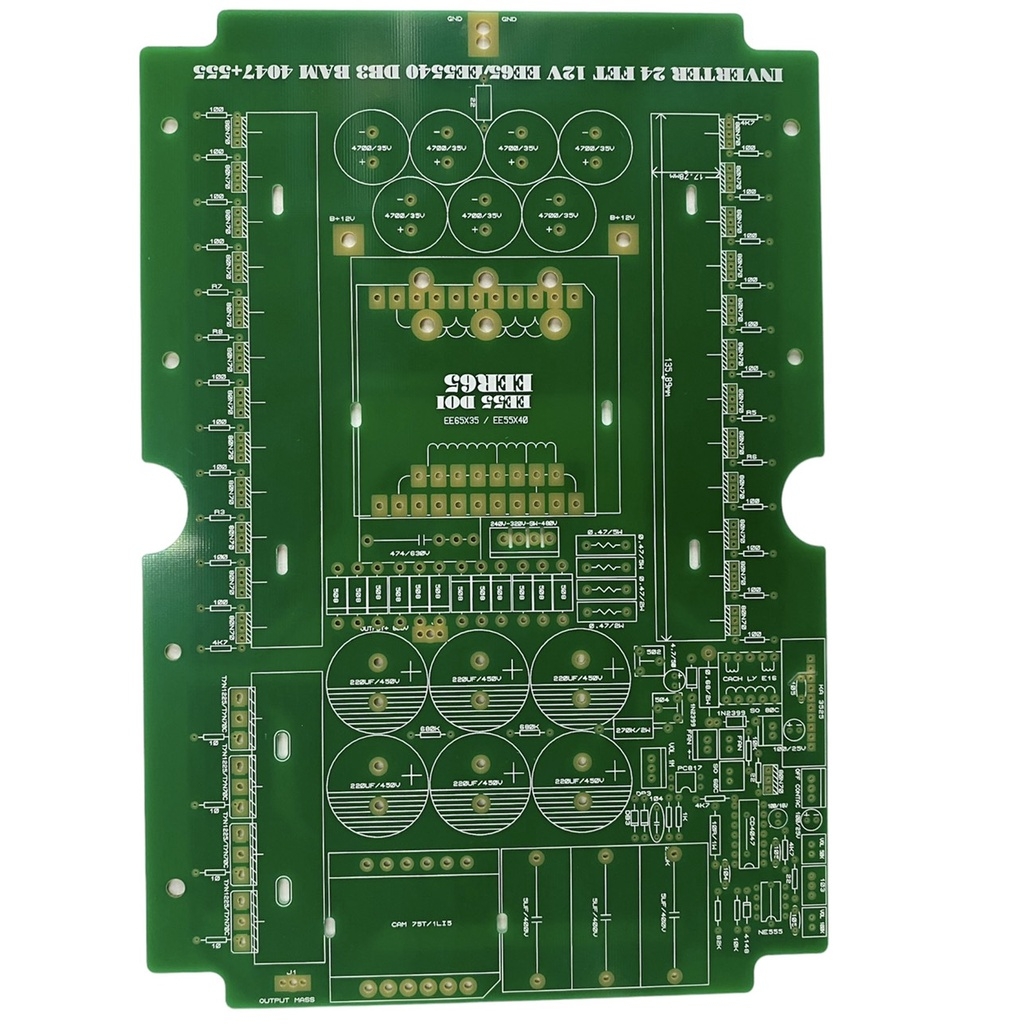

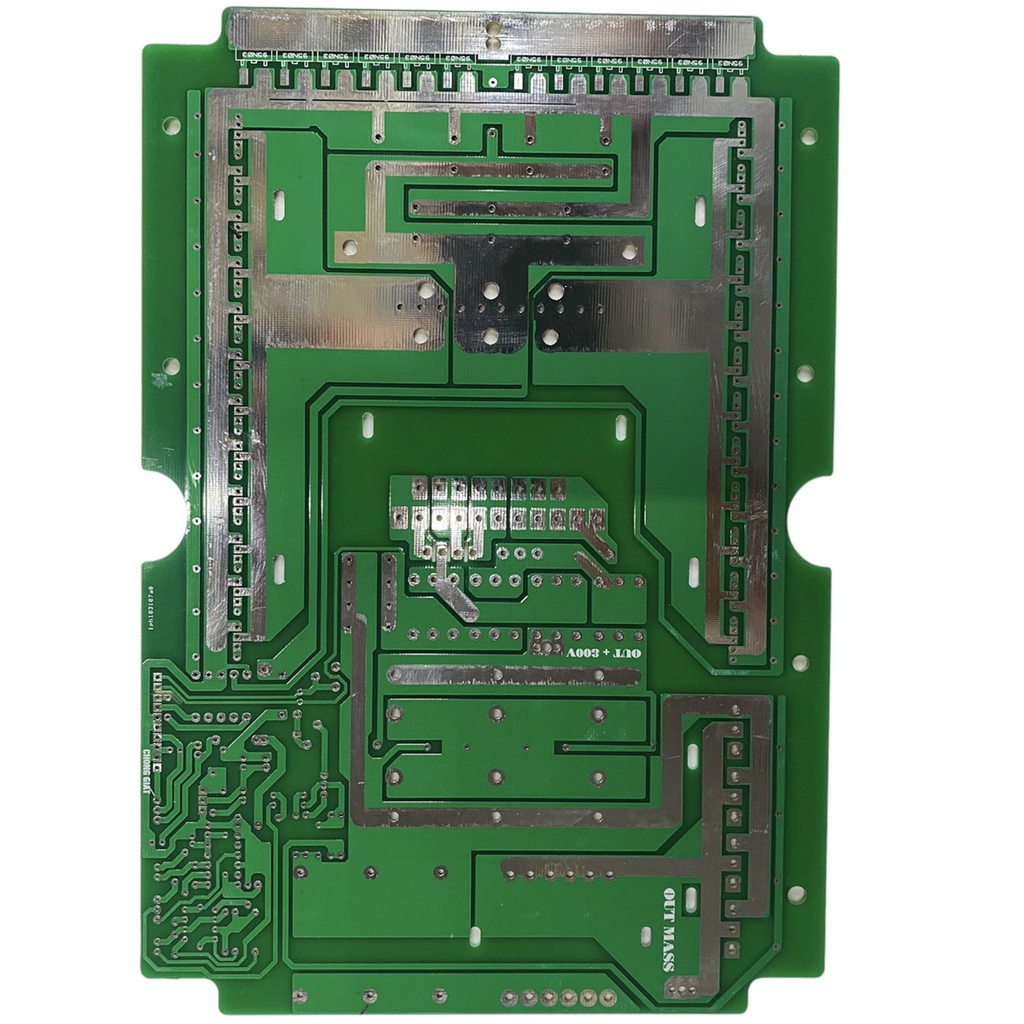

- Sử dụng 24 mosfet nhỏ, biến áp E65 nằm Hoặc EE5540 (EE55 đôi) Đứng
- Kích thước PCB; dài = 254mm. ngan = 175mm
- Kích thước Nhôm tản nhiệt fet; dài = 140mm, ngan = 17mm
- Kích thước nhôm tản nhiệt SCR = 70mm, ngan = 17mm
- Kích thước tụ lọc nguồn 12v = 18mm
- Kích thước tụ lọc nguồn 450v = 25mm
- Kích thước cuộn cảm; EE42 vuông 6+6 chân đứng
- Có chống quá tải , chống chập vợt
- Có băm xung đầu ra
- Có trộn xung
- Có chống ngược cực
- Xuất sứ; trung quốc
- Giá trên gồm 1 bo mạch chính và 1 bo dao động rời có đệm 4 transistor,
- Thông số kích thước quý khách tham khảo trên ảnh - có thể có sai số.
- PCB chỉ thích hợp cho thợ lành nghề
----------------------------------------------------------------------------------------------------------------------------------------
Hướng dẫn lắp ráp>>>
Shop Điện Tử QUỲNH DIỄN CAM KẾT
- Giao đúng như mô tả và hình ảnh đã đăng
- Có tránh nhiệm với những sản phẩm đã bán và đang kinh doanh
- Đổi trả hàng miễn phí nếu shop giao sai hoặc thiếu hàng
- Được hoàn tiền nếu sản phẩm bị hỏng do vận chuyển
------------------------------------------------------------------------------------------------------------------------------------------
Lưu Ý Khi Mua Hàng
- Sản phẩm chỉ phù hợp cho thợ lành nghề sử dụng.
- Cần có kiến thức cơ bản về điện tử để sử dụng hiệu quả.
- Thông số kích thước có thể có sai số nhỏ.
