🛠️ Giới Thiệu Combo

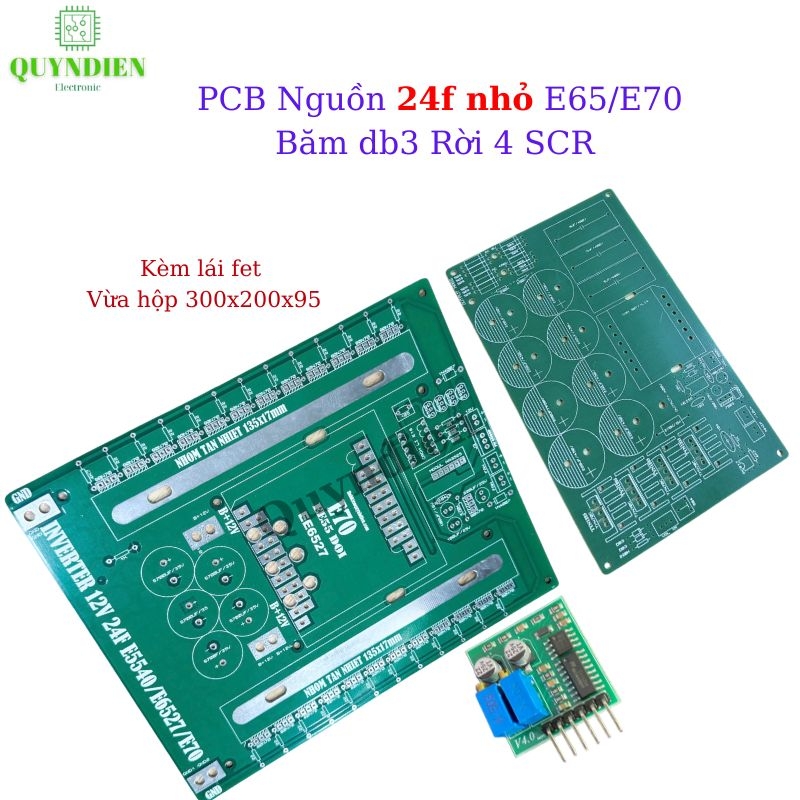

Combo PCB Nguồn INVERTER 24 FET Nhỏ kết hợp Mạch Băm Dương Rời DB3 4SCR là bộ giải pháp công suất cao, thiết kế tách rời phần công suất DC-AC và mạch băm dương, hỗ trợ ghép nối linh hoạt, dễ dàng nâng cấp hoặc sửa chữa.
Combo được thiết kế vừa khít hộp khoan CNC chuẩn 300x200x95mm, tối ưu cho các thợ chuyên thi công máy kích cá điện tử công suất vừa – lớn, hoặc các máy thu hoạch thủy sản.
✅ Lợi Ích Khi Sử Dụng Combo
-
⚡ Chuyển đổi công suất DC ra AC ổn định, chạy mát, tiết kiệm điện với 24 FET nhỏ và biến áp E65/E70 nằm.
-
🔋 Băm dương rời bằng DB3 (4 SCR) – giữ tần số ổn định, hoạt động mạnh mẽ trên mọi môi trường nước (ngọt – lợ – mặn – có tạp chất).
-
🌀 Tần số dễ tùy chỉnh: bo lái KA3525 điều chỉnh từ 6kHz – 33kHz (khuyên chỉnh 21kHz khi dùng với E65/E70).
-
🛡️ Chức năng chống quá dòng thông minh: ngắt máy tự động khi vượt quá ngưỡng cài đặt (mặc định 40A, có thể tăng chỉnh).
-
💪 Tách rời mạch công suất và băm → thuận tiện cho việc nâng cấp, thay thế, bảo trì.
⚙️ Tính Năng Nổi Bật
-
✅ Mạch Nguồn INVERTER 24 FET nhỏ, biến áp E65/E70 nằm, FR4 sợi thủy tinh chịu nhiệt, chạy bền, tản nhiệt tốt.
-
✅ PCB Băm Dương Rời DB3 4SCR, điều khiển bằng DB3 hoặc PIC → dễ ghép nhiều mức công suất (8F – 46F).
-

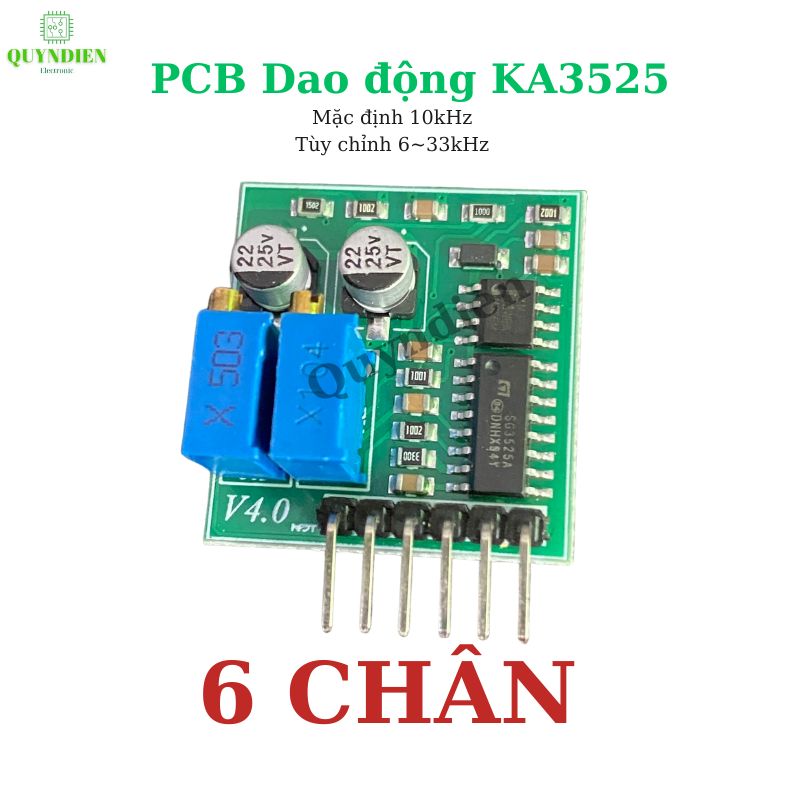

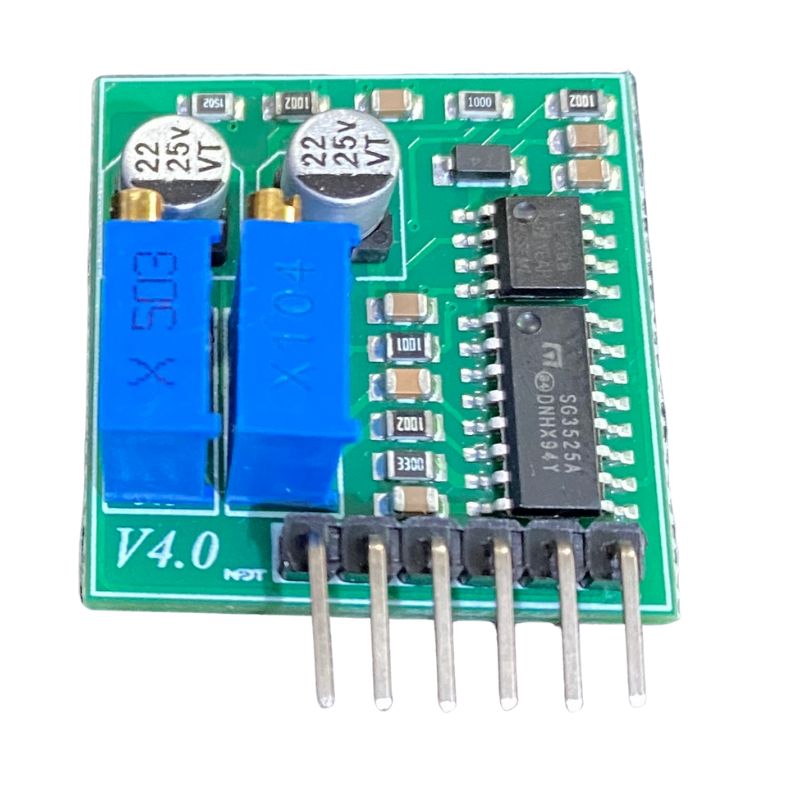

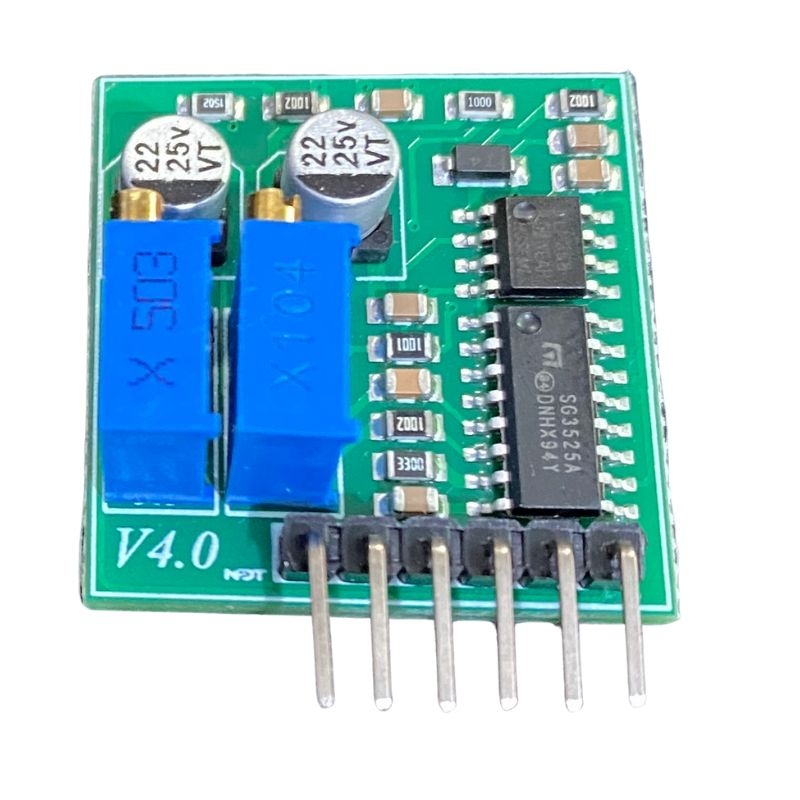

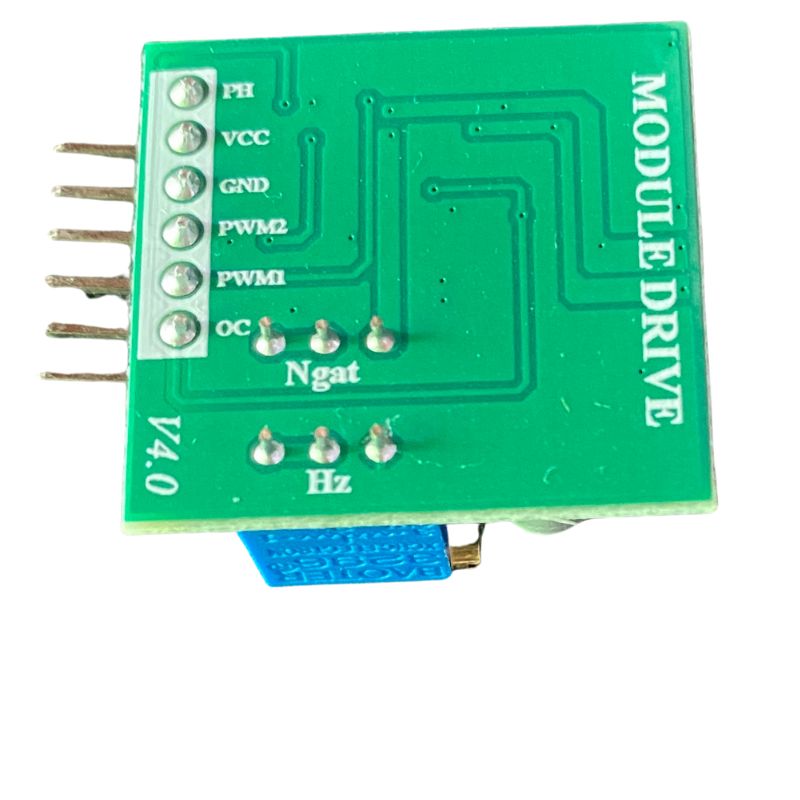

✅ Bo dao động lái FET KA3525: tần số mặc định 10kHz, tùy chỉnh lên 33kHz, có chỉnh quá dòng.
-
✅ Chống quá tải, chống ngược cực, chống chập đầu ra, bảo vệ an toàn toàn bộ hệ thống.
-
✅ Kết cấu gọn, dễ lắp vừa hộp CNC 300x200x95mm, tối ưu không gian, tiện cho kỹ thuật lắp ráp.
📐 Thông Số Kỹ Thuật Chi Tiết

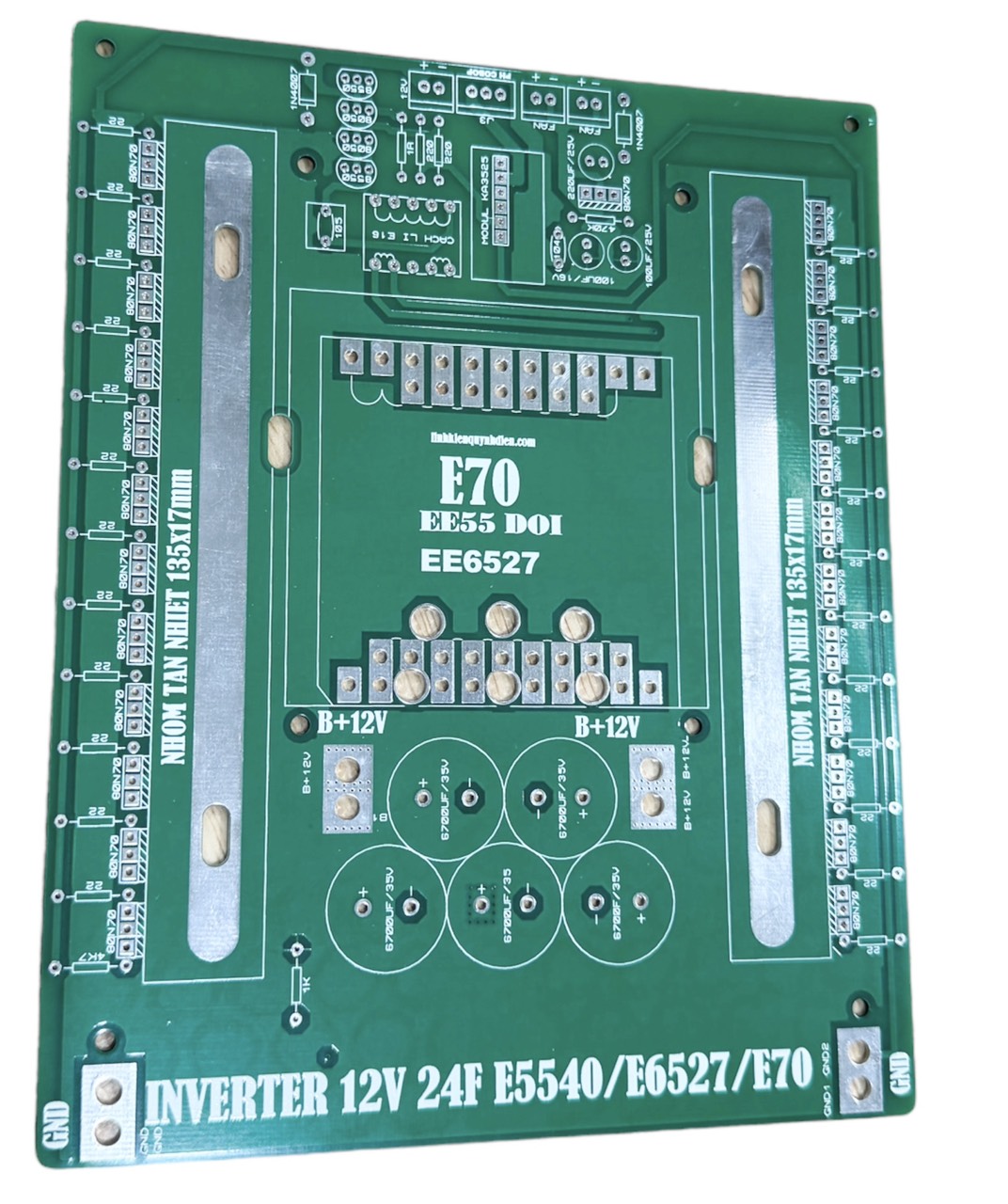

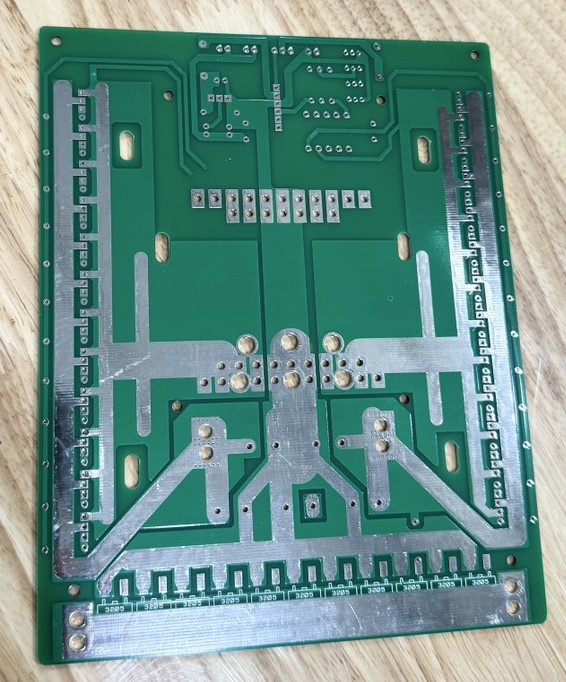

🔋 Mạch Nguồn INVERTER 24 FET Nhỏ
| Thông Số | Giá Trị |
|---|---|
| Biến áp | EE6527 hoặc E70 nằm |
| Số lượng FET | 24 FET nhỏ công suất |
| Kích thước PCB | 175mm x 141mm |
| Nhôm tản nhiệt | 135mm x 17mm (khuyến nghị nhôm 2 tầng) |
| Tụ lọc nguồn 12V | Ø18mm |
| Chất liệu PCB | FR4 sợi thủy tinh cao cấp |
| Nguồn hoạt động | 12VDC |
| Bo lái FET | KA3525, tần số tùy chỉnh 6kHz – 33kHz, mặc định 10kHz (khuyên chỉnh 21kHz) |
| Chức năng bảo vệ | Chống quá dòng (ngắt máy ở 40A, tùy chỉnh được) |
🟢 Mạch Băm Dương Rời DB3 4SCR
| Thông Số | Giá Trị |
|---|---|
| Loại điều khiển | DB3 hoặc PIC, băm dương rời |
| Số SCR | 4 SCR (TYN hoặc tương đương) |
| Kích thước PCB | 165mm x 100mm x 1.6mm |
| Tụ lọc nguồn | 220uF/450V x 6 tụ (Ø25mm) |
| Cuộn cảm | EE4220 nằm, dây đồng 1.4mm, 76 vòng |
| Nguồn sử dụng | 200V – 400V DC (theo mạch công suất ghép nối) |
| Vật liệu PCB | FR4 sợi thủy tinh cao cấp |
| Phù hợp | Máy kích cá điện tử, thu hoạch thủy sản công suất nhỏ – vừa |
⚠️ Lưu Ý Sử Dụng
-
Sản phẩm chỉ dành cho thợ lành nghề, am hiểu về điện tử, không dành cho người mới bắt đầu.
-
Các thông số có thể có sai số nhỏ, vui lòng tham khảo kỹ trước khi lắp ráp.
-
Không bảo hành với lỗi cấp sai nguồn điện, chập mạch, cháy nổ do lắp sai kỹ thuật.
-
Cần tùy chỉnh lại tần số và quá dòng phù hợp với biến áp và tải thực tế.
