🛠️ Giới Thiệu Combo
Combo PCB Nguồn INVERTER 24 FET Nhỏ + Mạch Băm Rời 4 IGBT Auto Dòng – Auto Nguồn Nước là sự kết hợp hoàn hảo giữa mạch công suất DC-AC và mạch băm điều chỉnh dòng, đi kèm 2 bo lái chuyên dụng gồm:
-
Bo dao động lái FET KA3525 (tùy chỉnh 6kHz – 33kHz)
-

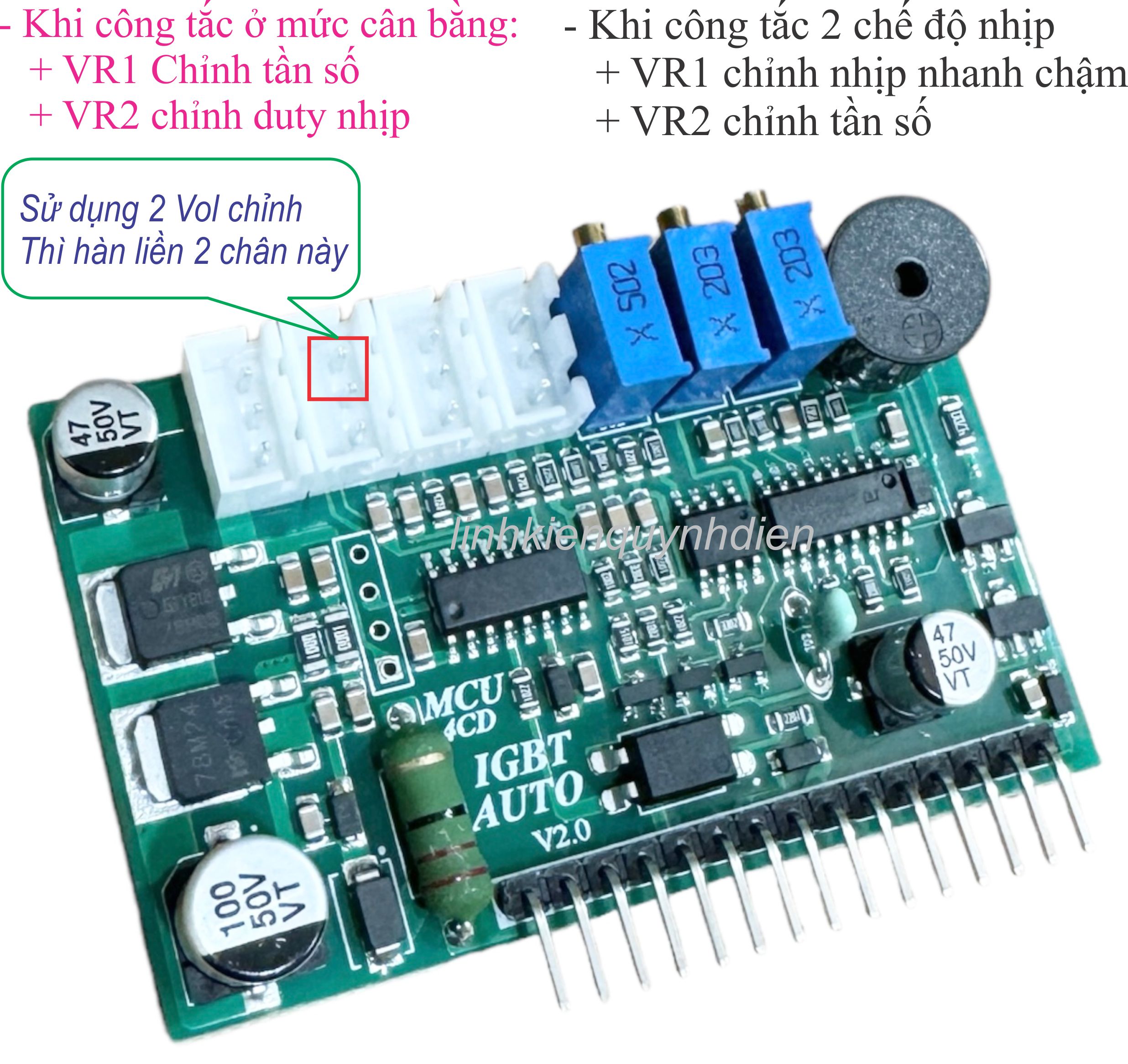

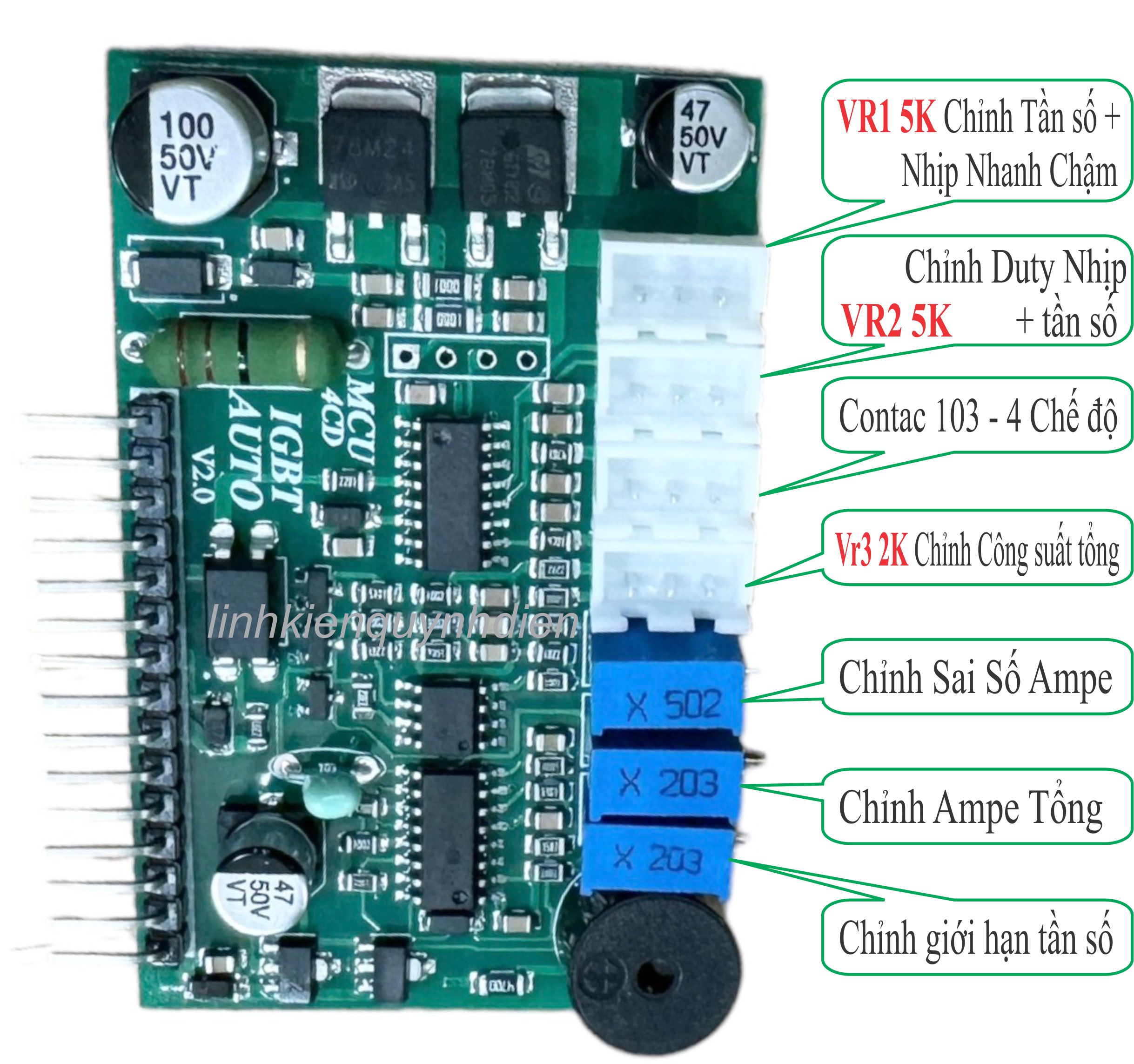

Bo lái IGBT MCU 4 chế độ (Auto Duty)
Thiết kế combo này nhằm đáp ứng nhu cầu tăng công suất – hoạt động ổn định – tiết kiệm điện, đặc biệt phù hợp cho thợ lành nghề chuyên thi công máy kích cá điện tử hoặc máy thu hoạch thủy sản công suất nhỏ – vừa.
⚡ Lợi Ích Khi Sử Dụng Combo
-
💪 Tách rời công suất và băm, dễ độ chế, sửa chữa, nâng cấp từng phần.
-
🧠 Auto Duty thông minh: tự động điều chỉnh dòng và nguồn nước, hoạt động ổn định ở mọi môi trường (ngọt – lợ – mặn).
-
🔧 Tần số băm linh hoạt, dễ tùy chỉnh, khuyến nghị chỉnh về 21kHz khi dùng với biến áp E65/E70.
-
🌀 Quạt làm mát tự động: chạy khi bóp cò, tắt sau 10 giây ngưng sử dụng.
-
🛡️ Bảo vệ toàn diện: chống quá tải, chống chập, chống ngược cực.
💡 Các Tính Năng Nổi Bật
✅ Nguồn Inverter 24 FET nhỏ, biến áp EE6527 hoặc E70 nằm, thiết kế gọn, chạy mát, ổn định.
✅ Mạch Băm Rời 4 IGBT (hỗ trợ IGBT: 40T120, 25N120, 60N100…) → băm công suất mạnh mẽ.

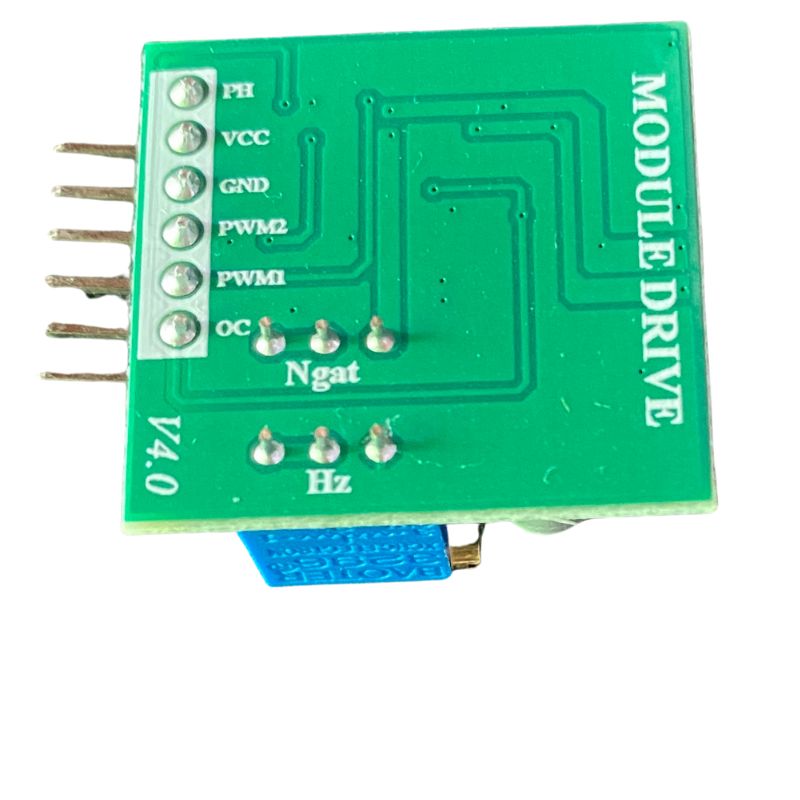

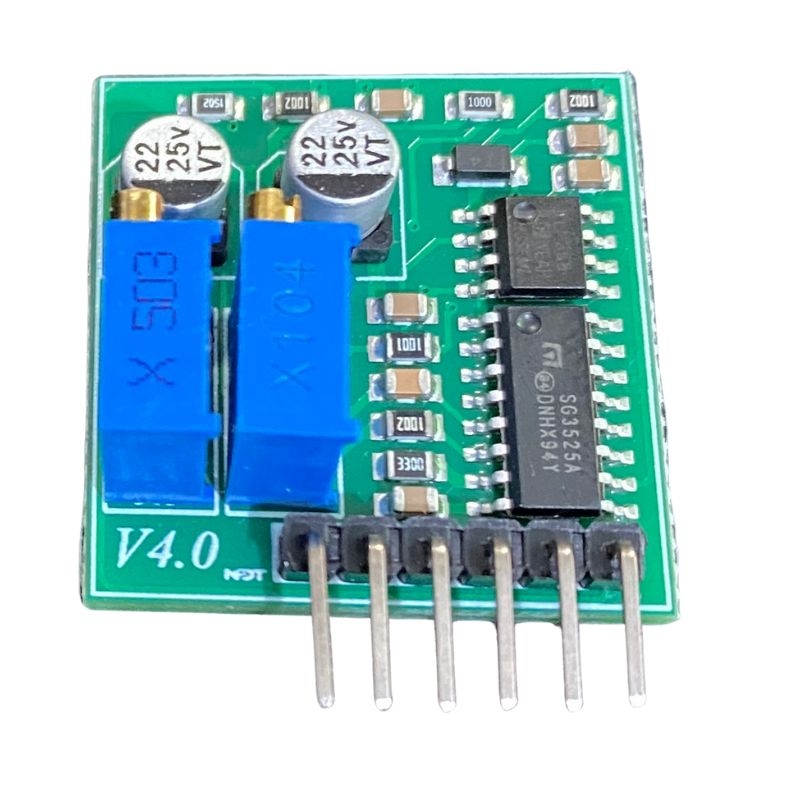

✅ Bo lái FET KA3525: chỉnh được tần số từ 6kHz – 33kHz (mặc định 10kHz), có chức năng chỉnh quá dòng (ngắt ở 40A, có thể tăng theo nhu cầu).

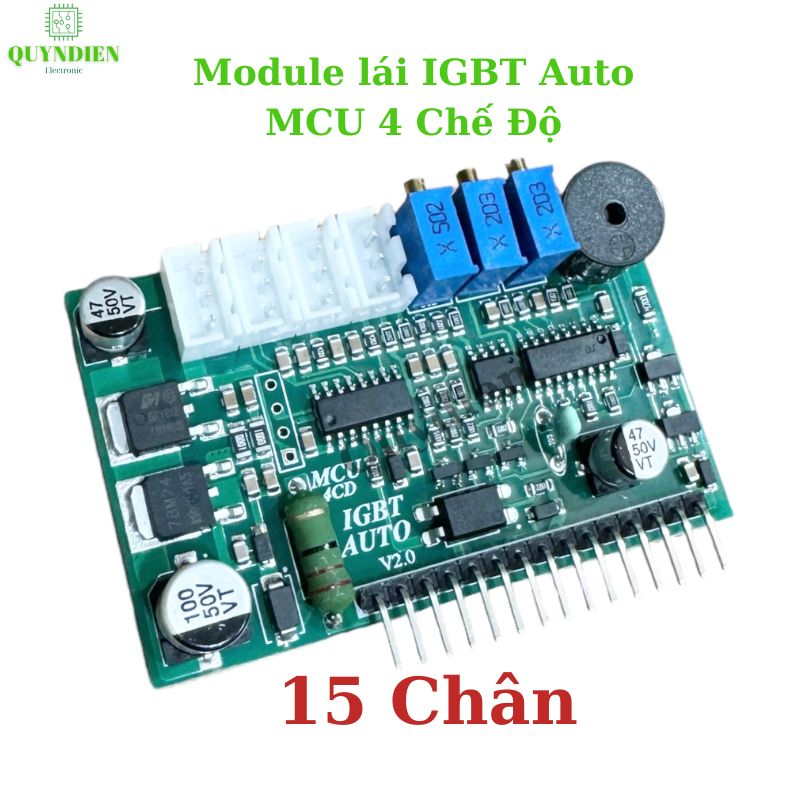

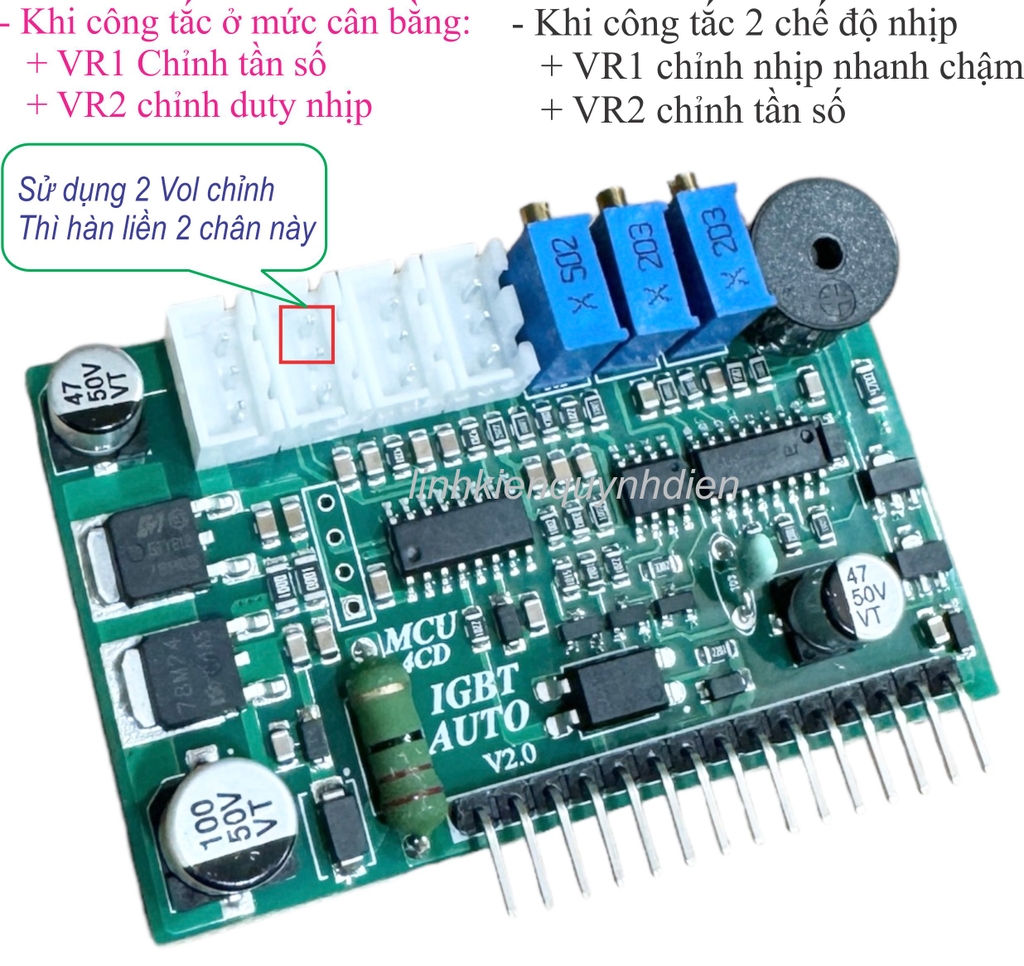

✅ Bo lái IGBT MCU 4 chế độ Auto: lập trình sẵn, điều chỉnh thông minh theo nguồn nước và tải.
✅ Gia công công nghệ SMT, layout mạch sạch đẹp, chất lượng ổn định, dễ lắp đặt vào hộp kỹ thuật.

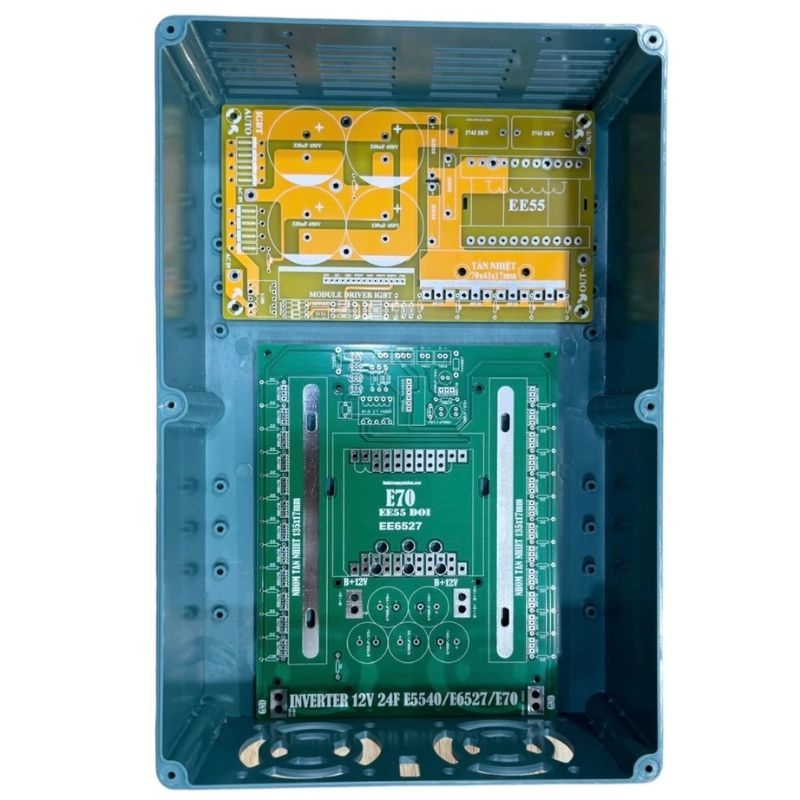

✅ Lắp vừa hộp khoan sẵn CNC 300x200x95mm
📐 Thông Số Kỹ Thuật Chi Tiết
🔋 Mạch Nguồn INVERTER 24 FET Nhỏ
-
Kích thước PCB: 175mm x 141mm
-
Nhôm tản nhiệt FET: 135mm x 17mm (nhôm 2 tầng khuyến nghị)
-
Tụ lọc nguồn 12V: Ø18mm
-
Biến áp: EE6527 hoặc E70 nằm
-
Điện áp hoạt động: 12VDC
-
Chạy 24 MOSFET nhỏ

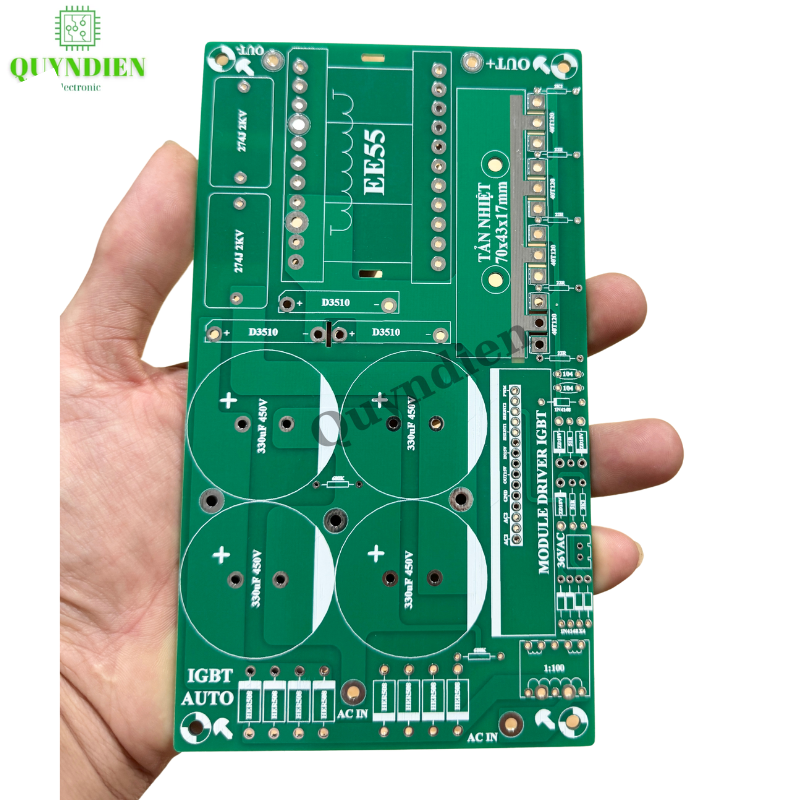

🟢 Mạch Băm Rời 4 IGBT + Bo Lái MCU Auto
-

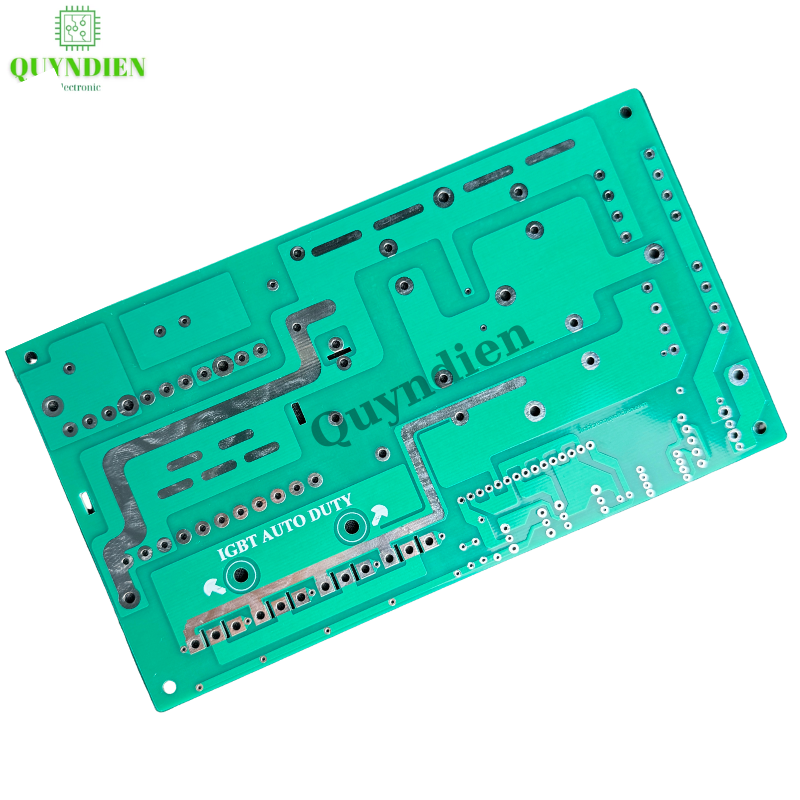

Kích thước PCB băm: 173mm x 98mm x 1.6mm
-
Tản nhiệt IGBT: 70mm x 43mm x 17mm
-
Tụ lọc đầu ra: 4 tụ Ø35mm (220uF/450V)
-
Cuộn cảm: EE5520 đứng, dây đồng 1.8mm, 65 vòng
-
Biến áp dò dòng: E16, quấn thêm 1 vòng dây 1.2mm
-
IGBT sử dụng: 4 con (40T120, 25N120, 60N100...)
-
Nguồn chính: 200V – 800V DC
-
Nguồn phụ: 30V – 36V DC cấp cho mạch lái
-
Điều khiển: Bo lái MCU 4 chế độ Auto Duty, quạt làm mát auto.
📦 Combo Bao Gồm

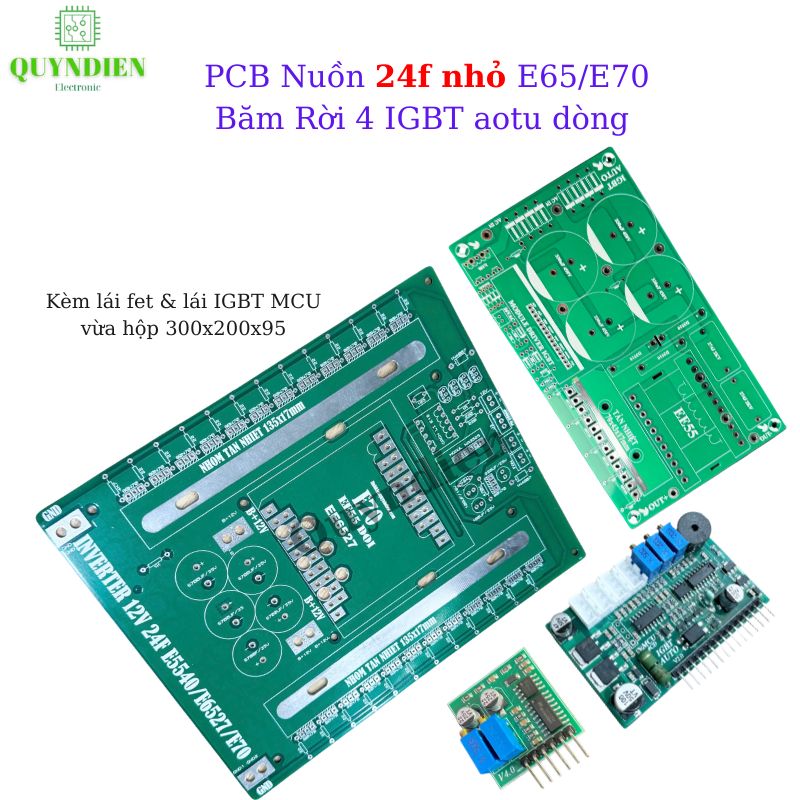

✅ 1 PCB Nguồn INVERTER 24 FET nhỏ (DC ra AC)
✅ 1 PCB Mạch Băm Rời 4 IGBT (Auto Dòng + Auto Nguồn Nước)
✅ 1 Bo lái FET KA3525 (tùy chỉnh tần số, chống quá dòng)
✅ 1 Bo lái IGBT MCU 4 chế độ Auto Duty (đã lập trình sẵn)
⚠️ Lưu Ý Khi Sử Dụng
-
Chỉ dành cho thợ lành nghề, am hiểu điện tử, không phù hợp cho người không chuyên.
-
Các thông số kỹ thuật có thể có sai số nhỏ từ nhà sản xuất.
-
Không bảo hành nếu cháy nổ do cấp sai nguồn, đấu nhầm cực, lắp sai kỹ thuật.
-
Cần tự điều chỉnh tần số và dòng phù hợp với nhu cầu thực tế (khuyến nghị 21kHz khi kết hợp E65/E70).
