Sơ đồ chân D718 – đừng lắp sai nếu không muốn cháy mạch

Thứ Năm, 12/06/2025 Nguyễn Thị Tuyết Như (Xinh)

Nội dung bài viết

Sơ đồ chân D718 – đừng lắp sai nếu không muốn cháy mạch

"Chỉ là đảo lộn hai chân transistor, mà cả mạch ampli công suất 500W bốc khói trong tích tắc. Bạn nghĩ chuyện đó không thể xảy ra với mình? Hãy đọc tiếp."

Trong thế giới linh kiện điện tử, có những sai lầm tưởng như nhỏ nhưng hậu quả lại... khôn lường. D718, một transistor quá quen mặt với dân sửa chữa âm thanh và dân DIY mạch công suất, chính là ví dụ điển hình.

Bạn mua đúng mã linh kiện. Bạn hàn đúng vị trí trên mạch. Nhưng chỉ một sai sót ở thứ tự chân, và bạn sẽ chứng kiến tụ nổ, mạch cháy, thậm chí IC bị kéo chết theo.

Vì sao vậy? Vì chân Base – Collector – Emitter không phải lúc nào cũng giống nhau ở các dòng TO-3P. Nhất là khi bạn mua nhầm hàng fake, hay linh kiện không có datasheet rõ ràng.

Trong bài viết này, chúng ta sẽ cùng mổ xẻ từng chi tiết của sơ đồ chân D718, chỉ bạn cách đo đúng bằng đồng hồ số, và đặc biệt là những sai lầm "chết người" khi lắp nhầm chân.

Vai trò quan trọng của việc xác định đúng chân transistor

Transistor trong mạch điện tử giống như van điều khiển dòng chảy của điện. Nếu lắp đúng chân, dòng điện sẽ được khuếch đại, điều hướng chính xác, giúp mạch hoạt động mượt mà, hiệu suất cao.

Nhưng nếu bạn lắp sai chân, điều gì sẽ xảy ra?

Transistor không dẫn điện hoặc dẫn sai chiều.
Toàn bộ mạch bị rối loạn tín hiệu – đặc biệt nghiêm trọng trong các mạch khuếch đại công suất.
Gây chập, sinh nhiệt nhanh, thậm chí gây cháy linh kiện lân cận như IC, tụ, điện trở.

Đối với D718 – một transistor công suất lớn dùng trong mạch âm thanh, nguồn xung, việc xác định đúng sơ đồ chân không chỉ là thao tác kỹ thuật, mà là yếu tố sống còn của cả hệ thống.

Không ít kỹ thuật viên giàu kinh nghiệm cũng từng chủ quan, dẫn đến "mất trắng cả mạch". Và sai lầm ấy thường bắt đầu từ việc không kiểm tra đúng sơ đồ chân.

Bạn thấy đấy, hiểu đúng sơ đồ chân D718 chính là bước đầu tiên để làm chủ loại transistor này.

🧩 Cấu tạo sơ lược của transistor D718

Transistor D718 thuộc nhóm transistor lưỡng cực loại NPN, hoạt động dựa trên nguyên lý khuếch đại dòng điện. Với cấu trúc ba lớp bán dẫn – N-P-N – transistor này cho phép dòng lớn chạy từ Collector (C) đến Emitter (E) khi có dòng nhỏ kích hoạt ở Base (B).

Điểm đáng chú ý của D718 là khả năng chịu dòng cao (tới 8A) và điện áp làm việc tới 120V, khiến nó trở thành lựa chọn phổ biến cho các ứng dụng yêu cầu công suất lớn, ổn định, ít nhiễu – đặc biệt trong mạch âm thanh hoặc nguồn xung.

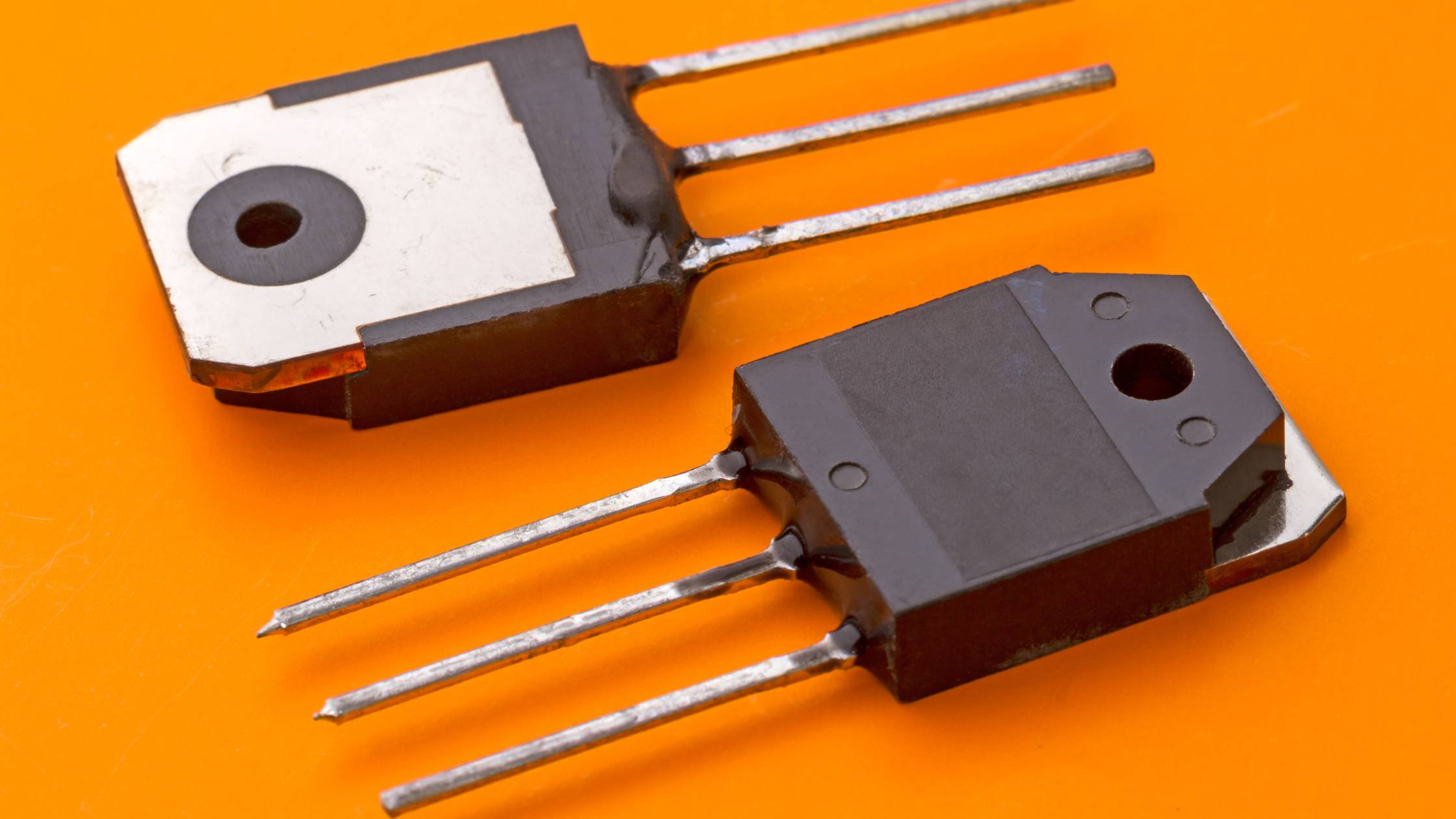

📦 Vỏ TO-3P – dễ gây nhầm lẫn

D718 được đóng gói trong vỏ TO-3P, với ba chân phía trước và mặt sau có phần kim loại để tản nhiệt. Tuy nhiên, vì hình dạng này tương đồng với nhiều loại transistor khác như C5200, TIP3055,... nên dễ khiến người dùng lắp nhầm chân nếu không kiểm tra kỹ.

Ngoài ra, các transistor hàng giả, hàng “clone” có thể đảo vị trí chân mà không thông báo rõ ràng, làm tăng nguy cơ sai sót khi lắp vào mạch.

Hiểu được cấu tạo cơ bản sẽ giúp bạn:

Xác định chân đúng cách.
So sánh chính xác với các transistor thay thế.
Phát hiện sai lệch ở các phiên bản không chuẩn.

📘 Sơ đồ chân D718 theo chuẩn datasheet

Khi nói đến sơ đồ chân transistor, không có gì đáng tin cậy hơn datasheet từ nhà sản xuất. Đây là “bản đồ kỹ thuật” chính xác nhất, giúp bạn tránh nhầm lẫn chết người khi lắp đặt.

✅ Sơ đồ chân chuẩn của D718 (nhìn từ phía trước, mặt có in chữ):

Vị trí chân	Chức năng
Chân 1	Base (B)
Chân 2	Collector (C) – thường nối với mặt tản nhiệt kim loại
Chân 3	Emitter (E)

🔍 Lưu ý: Mặt sau (tản nhiệt) của D718 cũng chính là Collector – điều này cực kỳ quan trọng nếu bạn gắn lên heatsink hoặc mạch có kết nối mass.

📌 Mẹo nhớ nhanh:

Chân 1 = B (Base) = điều khiển
Chân 2 = C (Collector) = nguồn chính
Chân 3 = E (Emitter) = ra tải

Một số phiên bản có thể in sơ đồ nhỏ ngay trên thân transistor – tuy nhiên đừng tin hoàn toàn vào chữ in, đặc biệt với hàng không rõ nguồn gốc.

📎 Bạn nên tải datasheet D718 gốc từ các trang uy tín như ON Semiconductor, Toshiba, hoặc trang linh kiện bạn mua – đó là cách chắc chắn nhất để tránh nhầm sơ đồ chân do phiên bản khác nhau.

🖼️ Hình ảnh sơ đồ chân D718 minh họa (chuẩn SEO)

Không gì trực quan hơn một hình ảnh minh họa rõ ràng, giúp bạn định hình chính xác vị trí từng chân trên D718. Dưới đây là sơ đồ chân nhìn từ phía trước (mặt in chữ):

Alt ảnh: sơ đồ chân transistor D718 nhìn từ phía trước theo datasheet

📂 Tên ảnh chuẩn SEO: so-do-chan-D718.jpg
Kích thước tối ưu: 800x600px, nền trắng hoặc trong suốt để dễ tích hợp vào tài liệu kỹ thuật hoặc website.

👇 Chú thích ảnh:

Chân 1 – Base (B): nhận tín hiệu điều khiển
Chân 2 – Collector (C): kết nối nguồn chính, thường đồng thời là phần kim loại tản nhiệt
Chân 3 – Emitter (E): đầu ra dòng điện tới tải

Việc sử dụng ảnh chuẩn SEO, có từ khoá chính trong tên và mô tả alt, không chỉ giúp bài viết trực quan hơn, mà còn tăng điểm hiển thị trên Google Images – một kênh hút traffic không thể bỏ qua với nội dung kỹ thuật.

🔍 Cách đo xác định chân D718 bằng đồng hồ số

Trong trường hợp bạn không có datasheet trong tay, hoặc nghi ngờ sơ đồ chân của một con D718 lạ, dùng đồng hồ số là cách kiểm tra đáng tin cậy nhất.

🛠️ Chuẩn bị:

1 đồng hồ số (multimeter) có chế độ đo diode
Transistor D718 chưa lắp vào mạch

🔬 Các bước đo xác định chân:

Bước 1: Chuyển đồng hồ về chế độ kiểm tra diode

Biểu tượng hình tam giác và vạch gạch – cho phép kiểm tra dòng điện một chiều nhỏ giữa hai chân bán dẫn.

Bước 2: Tìm chân Base (B)

Đặt que đen vào một chân, que đỏ lần lượt vào hai chân còn lại.
Nếu cả hai lần đo đều hiển thị điện áp rơi khoảng 0.6V – 0.7V → chân đặt que đen là Base (B).

Bước 3: Xác định Collector (C) và Emitter (E)

Đặt que đỏ vào Base vừa tìm được.
Que đen vào một trong hai chân còn lại:
- Nếu đo với một chân ra điện áp thấp (0.1V – 0.3V) → đó là Emitter (E).
- Chân còn lại là Collector (C).

⚠️ Lưu ý:

Đừng lắp D718 vào mạch rồi mới đo – kết quả có thể sai hoặc gây chập.
Nếu không thấy điện áp rơi nào → transistor có thể đã hỏng.

🧠 Ghi nhớ nhanh:

Nếu cả hai lần đo đều có điện áp rơi → chân cắm que đen là Base
Sau đó dùng que đỏ vào Base, chân nào ra điện áp thấp hơn là Emitter

Phương pháp này không chỉ giúp bạn xác định chân khi datasheet không rõ ràng, mà còn là cách test nhanh xem transistor còn sống hay đã hỏng.

🧠 Mẹo nhận biết nhanh chiều chân D718 (dành cho thợ lâu năm)

Với những người đã quen làm việc với transistor công suất, việc phân biệt chân đôi khi có thể dựa vào kinh nghiệm thực chiến, mà không cần đến đồng hồ hay datasheet – nhưng vẫn nên kiểm tra lại cho chắc.

🔧 Một số mẹo nhận biết nhanh:

✅ 1. Dựa vào vị trí chữ in và hướng tản nhiệt

Khi đặt D718 mặt chữ in hướng về phía bạn, chân nằm trên cùng một hàng ngang:
- Trái → phải: Base – Collector – Emitter
Mặt sau (phần kim loại tản nhiệt) thường là Collector, đồng thời được nối với chân giữa.

✅ 2. Nhớ theo cấu trúc TO-3P chuẩn

D718 và nhiều transistor công suất khác có vỏ TO-3P thường tuân theo cùng sơ đồ chân – nhưng không phải tất cả.
Lưu ý: C5200 có chân giống D718, còn TIP3055 thì khác.

✅ 3. Quan sát các vết hàn cũ hoặc mạch tháo ra

Nếu lấy từ mạch cũ, có thể dựa vào vị trí tụ, điện trở driver để suy ra Base – Collector – Emitter.

⚠️ Cảnh báo:

Các mẹo trên giúp bạn nhận biết sơ bộ, nhưng không thay thế hoàn toàn việc đo hoặc tra datasheet – nhất là với linh kiện không rõ nguồn gốc, hàng Trung Quốc giá rẻ.

⚠️ Rủi ro khi lắp sai chân D718

Việc lắp sai chân transistor không chỉ khiến mạch không hoạt động, mà trong nhiều trường hợp còn gây ra những hậu quả nghiêm trọng, tốn kém và mất an toàn.

❌ Các lỗi lắp sai phổ biến:

🔁 Nhầm Base với Collector hoặc Emitter

Transistor không dẫn điện → mạch im lặng hoàn toàn.
Dễ bị chẩn đoán nhầm là lỗi IC, tụ, hoặc mạch nguồn.

🔀 Đảo chân Collector và Emitter

Dòng điện chạy sai chiều, transistor không khuếch đại được.
Mạch hoạt động bất ổn, sinh nhiệt cao, dễ cháy nổ.

🔌 Hàn sai thứ tự chân theo hình dạng vỏ

TO-3P nhìn tưởng giống nhau nhưng sơ đồ chân có thể khác.
Cắm nhầm một lần → tụ nổ, IC đứt, điện trở cháy khét.

💥 Hậu quả thực tế:

Mạch âm thanh class AB: mất tín hiệu hoàn toàn hoặc tiếng méo, yếu.
Nguồn xung công suất: chập tải, đứt cầu chì, chết diode.
Mạch test thử trên breadboard: cháy dây jumper, nóng bảng mạch.

🧨 Trong một trường hợp điển hình, một kỹ thuật viên đã thay C5200 bằng D718 mà không kiểm tra chân – kết quả là hỏng cả tầng công suất, đứt nguồn ±35V, thiệt hại linh kiện lên tới vài trăm nghìn đồng.

💻 Mô phỏng lỗi lắp sai trên Proteus

Để giúp bạn hình dung rõ hậu quả khi lắp sai chân D718, mình đã thực hiện một mô phỏng đơn giản bằng phần mềm Proteus – công cụ phổ biến trong thiết kế và kiểm tra mạch điện tử.

🔧 Mô phỏng 1: D718 lắp đúng sơ đồ chân

Tín hiệu đầu vào: xung vuông 1kHz đưa vào Base qua điện trở 1kΩ.
Nguồn cấp: 24V vào Collector.
Tải: bóng đèn công suất nhỏ nối từ Emitter về mass.

👉 Kết quả:

Khi có tín hiệu: bóng đèn sáng đều, mạch ổn định.
Khi tắt tín hiệu: bóng đèn tắt → transistor đóng vai trò công tắc hiệu quả.

⚠️ Mô phỏng 2: Đảo Collector ↔ Emitte r

Giữ nguyên mạch nhưng hoán đổi chân Collector và Emitter.

👉 Kết quả:

Bóng đèn nhấp nháy yếu hoặc không sáng.
Đồng thời transistor nóng bất thường, Proteus báo hiệu dòng cao vượt ngưỡng.
Trong thực tế: hiện tượng này có thể làm cháy luôn D718 sau vài giây cấp nguồn.

📷 Hình ảnh minh họa

mo-phong-D718-dung.jpg – mô phỏng đúng chân
mo-phong-D718-sai.jpg – mô phỏng sai chân
Alt ảnh chứa từ khoá: mô phỏng lắp sai chân transistor D718 bằng Proteus

Việc mô phỏng trước khi lắp thực tế giúp bạn:

Hiểu nguyên lý vận hành rõ ràng hơn
Phát hiện lỗi trước khi thiệt hại xảy ra
Rèn kỹ năng thiết kế mạch an toàn, chuyên nghiệp

🔄 So sánh với transistor có vỏ giống nhưng chân khác (C5200, TIP41)

Một trong những nguyên nhân khiến người dùng lắp nhầm chân D718 là do nhìn... tưởng giống các transistor khác như C5200, TIP41, TIP3055. Tất cả đều dùng vỏ TO-3P hoặc TO-247, nhìn qua rất khó phân biệt nếu chỉ dựa vào hình dáng bên ngoài.

🆚 Bảng so sánh sơ đồ chân:

Mã transistor	Vỏ ngoài	Sơ đồ chân (từ trái sang phải, nhìn mặt chữ)	Ghi chú
D718	TO-3P	Base – Collector – Emitter	Chuẩn TO-3P
C5200	TO-3P	Base – Collector – Emitter	Giống D718
TIP41C	TO-220	Base – Collector – Emitter	Giống D718
2N3055	TO-3 (2 chân + vỏ)	Cổ điển, chân cắm dưới	Khác hoàn toàn
IRF3205 (MOSFET)	TO-220	Gate – Drain – Source	Không áp dụng cho so sánh

❗ Dù cùng sơ đồ chân, nhưng cấu trúc bên trong, ngưỡng điện áp và dòng làm việc của mỗi loại rất khác nhau. Đừng thay thế linh kiện chỉ vì thấy cùng chân.

📌 Cảnh báo:

Có nhiều trường hợp mua hàng online D718 nhưng thực chất là C5200 hoặc fake phiên bản Trung Quốc, dẫn đến nhầm chân và cháy mạch.
Một số nhà sản xuất giá rẻ đảo vị trí chân để tránh bản quyền hoặc khác biệt hóa sản phẩm – luôn kiểm tra datasheet hoặc đo chân trước khi sử dụng.

Hiểu rõ sự khác nhau giữa các dòng transistor cùng vỏ là cách tốt nhất để tránh nhầm lẫn và thiệt hại không đáng có trong thiết kế và sửa chữa.

✅ Checklist trước khi lắp D718 lên mạch thực tế

Để đảm bảo an toàn và hiệu quả khi sử dụng transistor D718, bạn nên tuân thủ một quy trình kiểm tra đơn giản trước khi lắp đặt. Dưới đây là checklist 5 bước quan trọng mà bất kỳ kỹ thuật viên hoặc dân DIY nào cũng nên áp dụng:

1. Kiểm tra sơ đồ chân bằng datasheet

Tra cứu từ nhà sản xuất gốc hoặc nguồn linh kiện uy tín.
So sánh sơ đồ chân với linh kiện trên tay (theo hướng nhìn từ mặt chữ).

2. Đo chân bằng đồng hồ số

Dù đã có sơ đồ, vẫn nên kiểm tra thực tế để xác minh.
Dùng chế độ đo diode để xác định chính xác Base, Collector, Emitter.

3. Kiểm tra nguồn gốc linh kiện

Tránh dùng D718 không rõ xuất xứ hoặc in ấn mờ nhòe.
Mua từ nhà cung cấp uy tín như Linh kiện Thành Công (gợi ý liên kết nội bộ bài sau).

4. Lắp thử bằng socket hoặc board test

Không nên hàn trực tiếp lên mạch ngay – dùng socket hoặc board test để thử trước.
Kiểm tra nhiệt độ, dòng tải, điện áp ngõ ra sau khi cấp nguồn.

5. Quan sát dấu hiệu bất thường khi chạy thử

Mạch có bị nóng bất thường không?
Có tiếng kêu lạ, sụt áp hay quá dòng không?
Nếu có, ngắt nguồn ngay lập tức và kiểm tra lại chân transistor.

Việc tuân thủ checklist này không chỉ tránh rủi ro cháy nổ, mà còn giúp bạn kéo dài tuổi thọ mạch, tiết kiệm linh kiện và công sức sửa chữa.

🛒 Gợi ý mua D718 chân đúng, hàng thật

Trong thế giới linh kiện điện tử, mua đúng mã đã khó – mua đúng chất lượng và sơ đồ chân chuẩn còn khó hơn. Với transistor D718, điều này càng quan trọng vì:

Hàng fake tràn lan, chân có thể bị đảo vị trí hoặc thông số sai lệch.
Một số mẫu rẻ tiền không tuân theo sơ đồ chuẩn TO-3P → dễ cháy mạch, gây nguy hiểm.

🔎 Dấu hiệu nhận biết D718 hàng thật:

In chữ rõ ràng, đậm nét, khó bong tróc.
Có mã batch và logo nhà sản xuất như Toshiba, STMicroelectronics.
Mặt sau tản nhiệt mịn, không gồ ghề.
Chân thẳng, có phủ thiếc sáng đều.

📍 Gợi ý nơi mua uy tín:

Linh kiện Quỳnh Diễn là một trong những đơn vị cung cấp D718 chính hãng được cộng đồng DIY và thợ kỹ thuật đánh giá cao:

Có datasheet đầy đủ kèm mỗi đơn hàng.
Hỗ trợ kỹ thuật, tư vấn thay thế tương đương (ví dụ: C5200, 2SC2922…).
Bảo hành đổi trả nếu phát hiện hàng lỗi, sai chân.

👉 Xem thêm: Lỗi giao diện: file 'snippets/shortcode-Nguồn.bwt' không được tìm thấy
(liên kết nội bộ đến bài sau trong chuỗi)

⚠️ Lưu ý khi mua:

Không nên chọn D718 giá quá rẻ trên sàn thương mại điện tử không uy tín.
Nên test sơ đồ chân bằng đồng hồ số sau khi nhận hàng – đừng lắp ngay vào mạch.

🎬 Kết bài & Gợi mở bài tiếp theo: So sánh D718 với C5200

Bạn vừa đi qua toàn bộ những kiến thức thiết yếu và thực chiến nhất về sơ đồ chân transistor D718 – từ lý thuyết, cách đo, mô phỏng thực tế cho đến cách chọn mua hàng chuẩn.

Một sai lầm nhỏ ở vị trí chân có thể làm “bốc hơi” cả mạch công suất. Nhưng với sự chuẩn bị kỹ càng như trong checklist, cùng thói quen kiểm tra cẩn thận, bạn đã tiến một bước dài trong hành trình làm chủ linh kiện công suất.
