Phân Biệt Các Loại Giấy Cách Điện Phổ Biến Hiện Nay: Giấy Xanh, Giấy Phim Hồng, Giấy Phim Sữa, Giấy Đỏ 1mm

Trong ngành điện công nghiệp, quấn motor và sản xuất biến áp, giấy cách điện là vật liệu gần như bắt buộc phải có. Vật liệu này giúp ngăn dòng điện truyền sang các bộ phận không mong muốn, hạn chế rò điện, chạm chập và giảm nguy cơ hư hỏng thiết bị.

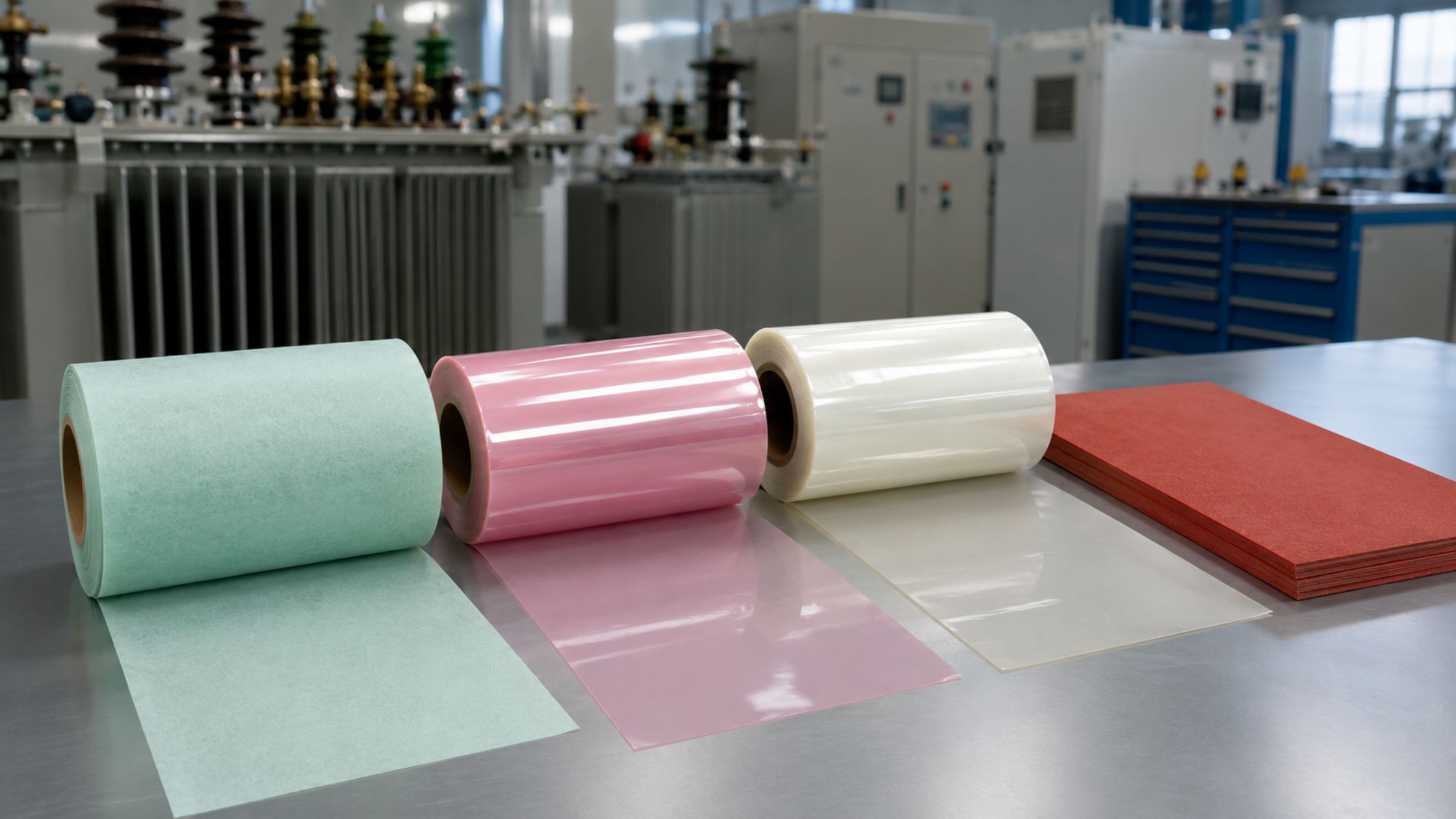

Trên thực tế, nhiều người vẫn dễ nhầm lẫn giữa các loại giấy cách điện như giấy xanh, giấy phim hồng, giấy phim sữa và giấy đỏ 1mm. Việc chọn sai vật liệu có thể làm giảm hiệu quả cách điện, ảnh hưởng đến tuổi thọ motor, độ ổn định của biến áp và mức độ an toàn khi vận hành.

Mỗi loại giấy cách điện có đặc điểm riêng về độ dày, khả năng chịu nhiệt, độ bền cơ học, độ dẻo và mục đích sử dụng. Ví dụ, giấy xanh thường dùng trong quấn motor dân dụng, giấy phim hồng phù hợp với motor công suất lớn, giấy phim sữa được nhiều xưởng gia công lựa chọn nhờ tính ổn định, còn giấy đỏ 1mm thường dùng làm khuôn biến áp hoặc kết cấu cách điện cần độ cứng cao.

Giấy cách điện là gì?

Giấy cách điện là vật liệu chuyên dùng trong ngành điện, có nhiệm vụ bảo vệ cuộn dây, lõi thép và các chi tiết dẫn điện bên trong motor, biến áp hoặc thiết bị công nghiệp. Vật liệu này thường được dùng trong quấn motor điện, sản xuất biến áp, gia công tủ điện, máy phát điện và các thiết bị cơ điện.

Tùy theo nhu cầu sử dụng, giấy cách điện có thể được sản xuất với nhiều đặc tính khác nhau như chịu nhiệt cao, chống ẩm, chống rách, độ bền kéo tốt, dễ uốn và dễ gia công. Khi lựa chọn, cần quan tâm đến độ dày vật liệu, cấp chịu nhiệt, độ bền cơ học, khả năng chống mài mòn và môi trường vận hành của thiết bị.

Việc chọn đúng giấy cách điện giúp thiết bị vận hành ổn định hơn, tăng tuổi thọ motor, giảm rủi ro hỏng hóc và tiết kiệm chi phí bảo trì lâu dài.

Giấy xanh cách điện là gì? Phân biệt giấy xanh 1 dem, 2 dem, 3 dem

Trong các loại giấy cách điện hiện nay, giấy xanh cách điện là dòng vật liệu được sử dụng phổ biến nhờ giá thành hợp lý, dễ gia công và phù hợp với nhiều nhu cầu quấn motor dân dụng lẫn công nghiệp.

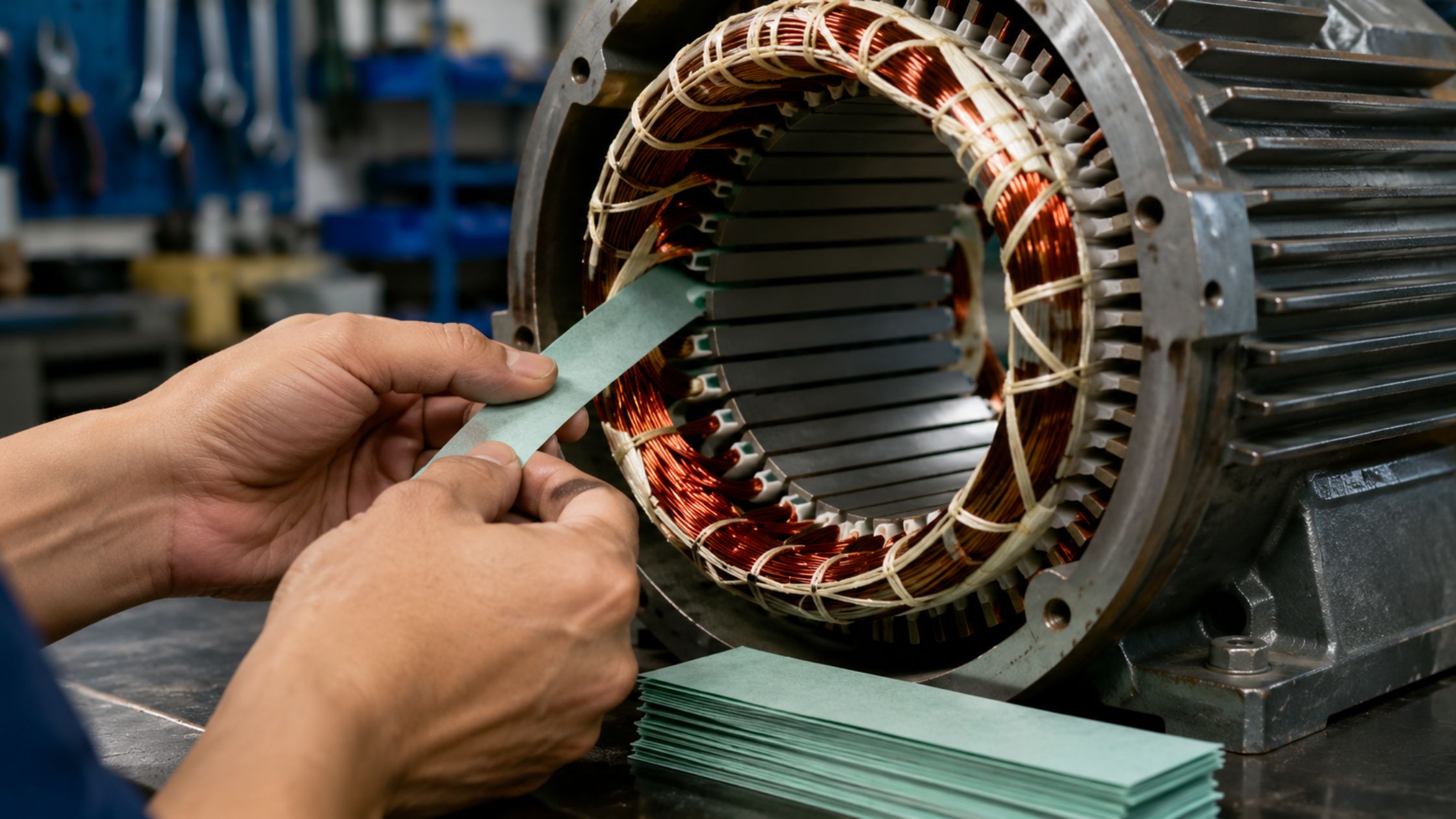

Giấy xanh thường được dùng để lót rãnh motor, cách điện cuộn dây, ngăn chạm chập giữa các lớp dây quấn và gia công chi tiết cách điện trong thiết bị điện. Nhờ độ dẻo tốt, dễ cắt và dễ thay thế, loại giấy này được nhiều thợ quấn motor và xưởng cơ điện lựa chọn.

Hiện nay, giấy xanh thường được phân loại theo độ dày, phổ biến gồm giấy xanh 1 dem, giấy xanh 2 dem và giấy xanh 3 dem. “Dem” là cách gọi quen thuộc trong ngành để chỉ độ dày vật liệu. Độ dày càng lớn thì độ cứng, khả năng chịu lực và độ bền cơ học càng cao. Tuy nhiên, không phải lúc nào giấy dày hơn cũng tốt hơn, vì còn phụ thuộc vào kích thước motor, không gian rãnh dây, nhiệt độ hoạt động và mức độ rung tải.

Giấy xanh 1 dem

Giấy xanh 1 dem là loại mỏng nhất trong nhóm giấy xanh phổ thông. Loại này mềm, dễ uốn, dễ luồn vào rãnh nhỏ và thi công nhanh. Ưu điểm lớn nhất là giá thành tiết kiệm, dễ cắt gia công và phù hợp với motor nhỏ như motor quạt, motor mini, motor dân dụng công suất nhỏ hoặc các chi tiết cần lớp cách điện mỏng.

Tuy nhiên, vì độ dày thấp nên giấy xanh 1 dem thường không phù hợp với môi trường nhiệt cao hoặc motor công suất lớn vận hành liên tục.

Giấy xanh 2 dem

Giấy xanh 2 dem là loại được sử dụng nhiều nhờ cân bằng tốt giữa độ dày, độ bền, giá thành và khả năng gia công. Đây được xem là lựa chọn đa dụng cho nhiều loại motor thông dụng.

So với loại 1 dem, giấy xanh 2 dem có độ cứng tốt hơn, chống rách tốt hơn và khả năng cách điện ổn định hơn nhưng vẫn dễ thi công. Loại này thường dùng cho motor công nghiệp vừa, máy bơm, motor dân dụng tải trung bình và các nhu cầu gia công cách điện thông dụng.

Giấy xanh 3 dem

Giấy xanh 3 dem có độ dày lớn hơn, phù hợp với những yêu cầu cần độ cứng cao, chịu lực tốt và lớp cách điện chắc chắn hơn. Loại này có độ bền cơ học cao, chống biến dạng tốt, hạn chế rách trong quá trình lắp ráp và phù hợp với môi trường rung nhiều.

Giấy xanh 3 dem thường được dùng cho motor công suất lớn, thiết bị điện công nghiệp, máy vận hành liên tục hoặc các vị trí cần lớp cách điện chắc chắn. Tuy nhiên, khi dùng loại giấy dày cần tính toán kỹ kích thước rãnh và khoảng không quấn dây để tránh bị cấn hoặc khó thi công.

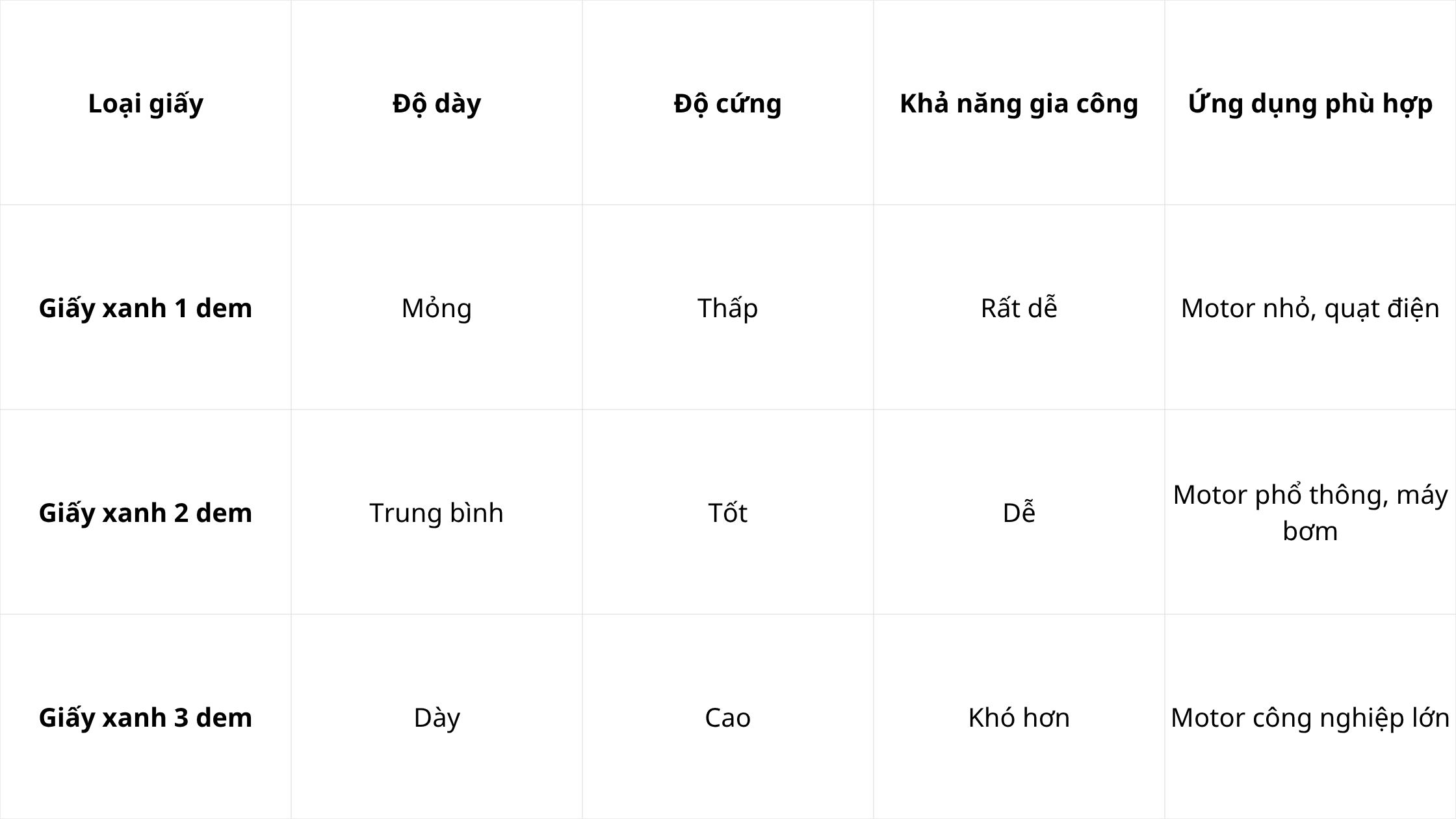

Bảng so sánh giấy xanh 1 dem, 2 dem và 3 dem

Nếu cần tối ưu chi phí cho motor nhỏ, giấy xanh 1 dem là lựa chọn phù hợp. Nếu cần cân bằng giữa độ bền và chi phí, giấy xanh 2 dem thường là lựa chọn tối ưu. Với motor công suất lớn hoặc thiết bị hoạt động liên tục, giấy xanh 3 dem sẽ giúp tăng độ ổn định và tuổi thọ hệ thống điện.

Giấy phim hồng là gì? Phân biệt loại 1 mặt xù 1 mặt bóng và 2 mặt xù

Bên cạnh giấy xanh, giấy phim hồng cũng là vật liệu cách điện được dùng phổ biến trong ngành cơ điện nhờ khả năng chịu nhiệt tốt, độ bền cơ học cao và độ ổn định vượt trội. Loại giấy này thường dùng trong quấn motor công nghiệp, máy phát điện, thiết bị điện tải lớn và các hệ thống vận hành liên tục.

Giấy phim hồng được cấu tạo từ lớp phim polyester cách điện kết hợp với lớp giấy điện chuyên dụng. Nhờ cấu tạo nhiều lớp, vật liệu này có độ dẻo, độ bền cơ học, khả năng chịu nhiệt và khả năng chống mài mòn tốt. Bề mặt giấy có màu hồng đặc trưng nên thường được gọi là giấy phim hồng.

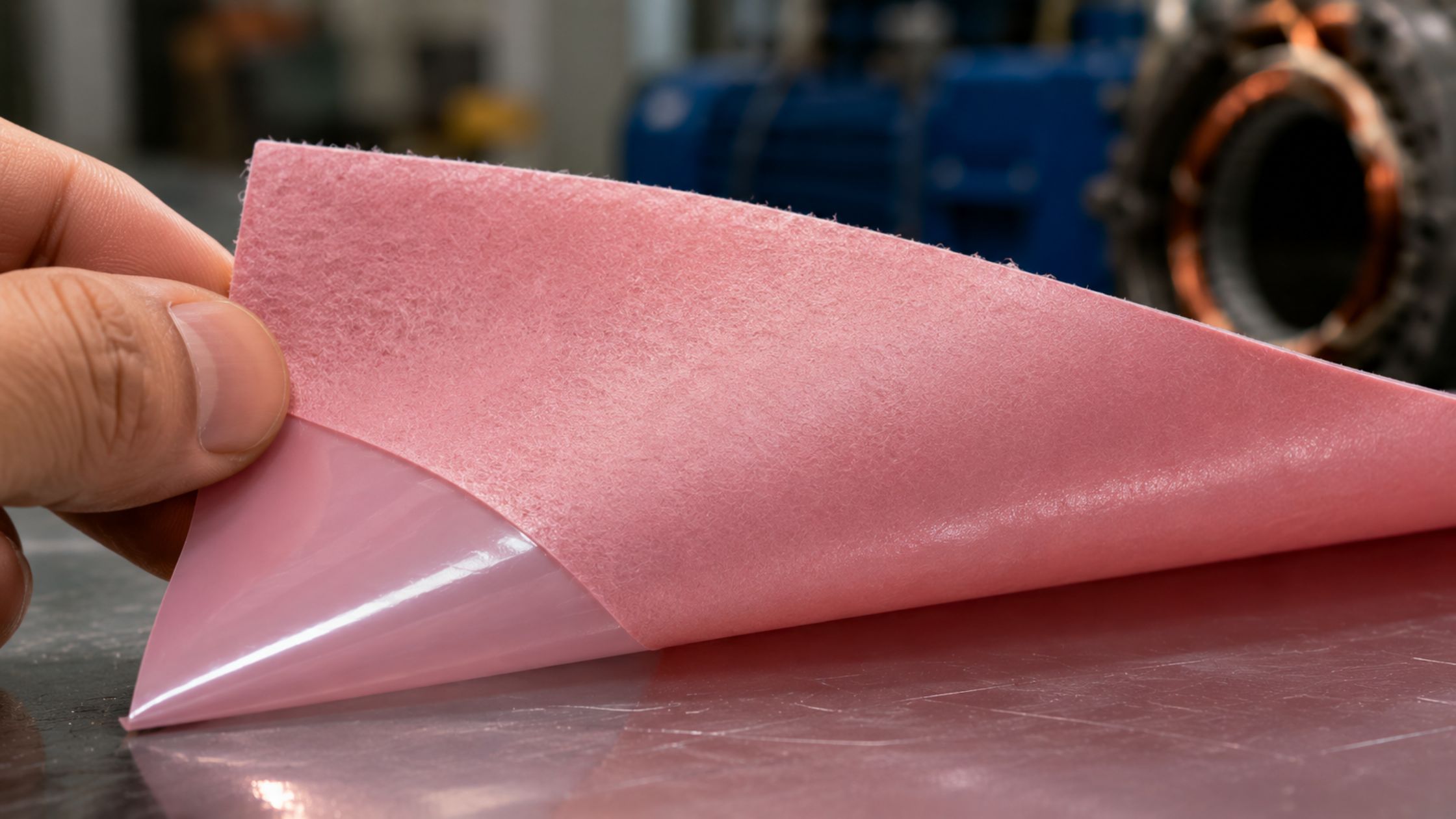

Giấy phim hồng 1 mặt xù 1 mặt bóng

Đây là loại giấy phim hồng phổ biến, có một mặt nhám và một mặt trơn bóng. Mặt bóng giúp giảm ma sát, dễ luồn vào rãnh motor và hạn chế trầy xước dây đồng. Mặt xù giúp tăng độ bám keo, hạn chế trượt lớp vật liệu và tăng độ ổn định khi lắp ráp.

Giấy phim hồng 1 mặt xù 1 mặt bóng phù hợp với quấn motor điện, motor công nghiệp vừa và lớn, máy bơm công suất cao, máy nén khí và thiết bị điện hoạt động liên tục. Đây là lựa chọn phù hợp khi cần vật liệu dễ thi công, ổn định và ít lỗi trong quá trình gia công.

Giấy phim hồng 2 mặt xù

Giấy phim hồng 2 mặt xù có cả hai bề mặt đều nhám, thường dùng trong các yêu cầu cần độ bám cao, cố định chắc chắn và chống trượt vật liệu. Hai mặt nhám giúp bám keo tốt hơn, hạn chế xê dịch và tăng độ chắc chắn trong kết cấu motor.

Loại này phù hợp với motor công nghiệp lớn, máy vận hành liên tục, thiết bị tải nặng hoặc môi trường rung mạnh. So với loại 1 mặt xù 1 mặt bóng, giấy phim hồng 2 mặt xù khó thi công hơn nhưng cho độ ổn định cơ học cao hơn.

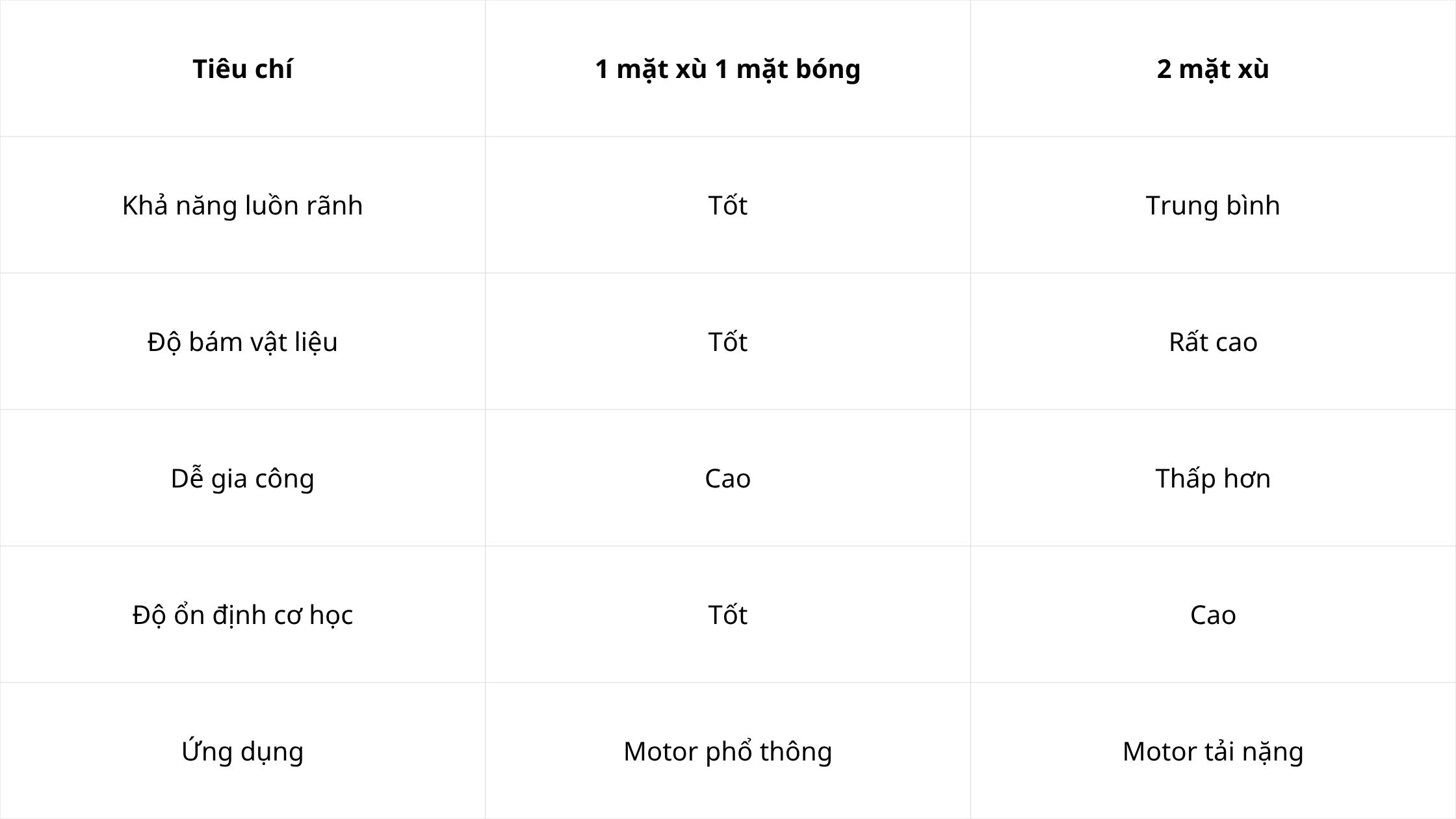

Bảng so sánh giấy phim hồng 1 mặt xù và 2 mặt xù



Nếu ưu tiên quấn dây nhanh, dễ thi công và gia công số lượng lớn, nên chọn giấy phim hồng 1 mặt xù 1 mặt bóng. Nếu thiết bị hoạt động trong môi trường rung nhiều, tải lớn, nhiệt cao và yêu cầu độ ổn định lâu dài, giấy phim hồng 2 mặt xù sẽ phù hợp hơn.

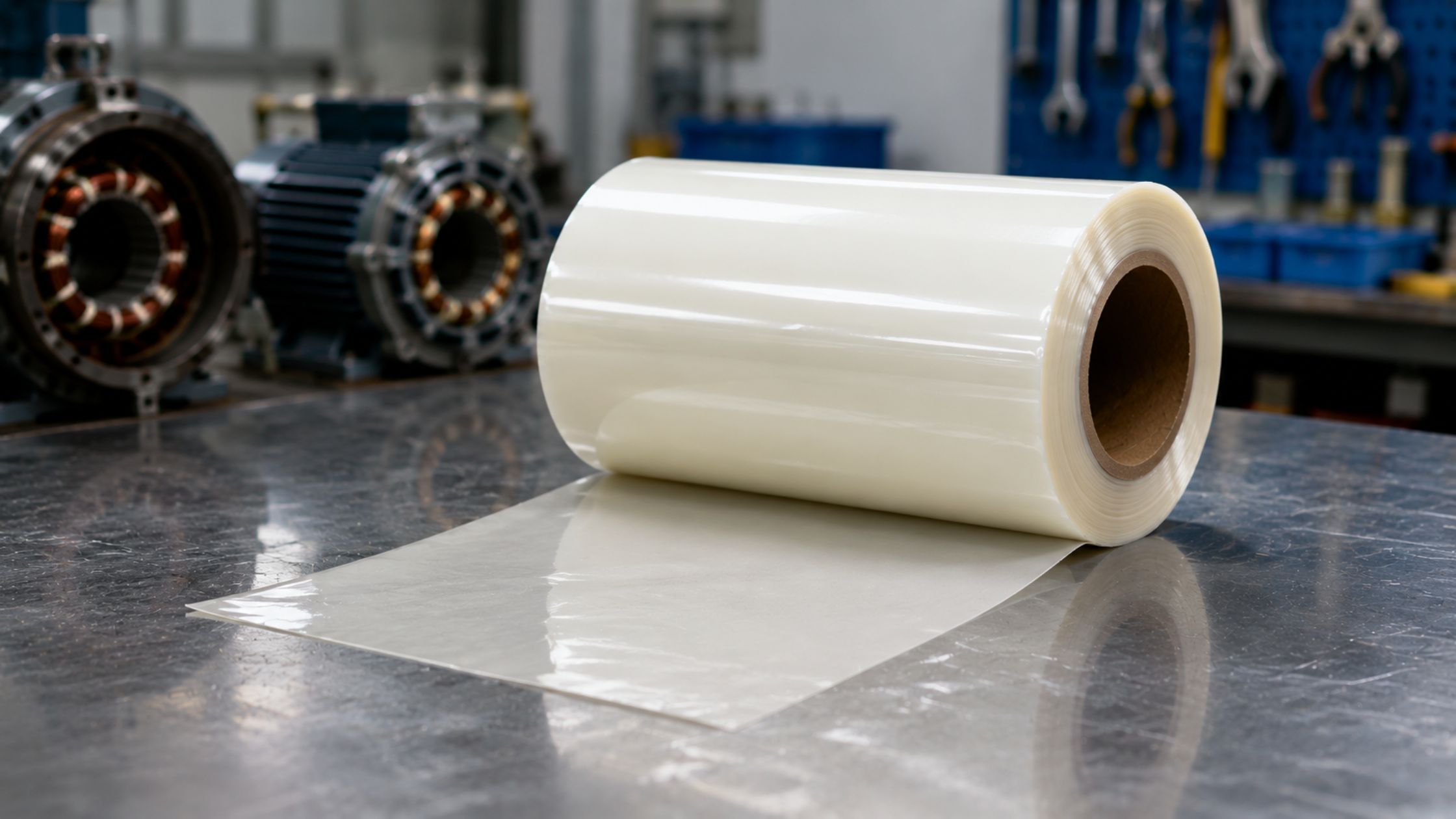

Giấy phim sữa là gì? Vì sao nhiều xưởng sản xuất ưu tiên sử dụng?

Giấy phim sữa là dòng vật liệu cách điện được nhiều xưởng cơ điện và cơ sở quấn motor lựa chọn nhờ tính ổn định cao, dễ gia công và phù hợp với nhiều nhu cầu sử dụng thực tế. Loại vật liệu này có màu trắng sữa đặc trưng, bề mặt khá mịn, độ dẻo tốt và khả năng chịu nhiệt ổn định.

Giấy phim sữa được cấu tạo từ lớp phim polyester kết hợp với lớp giấy cách điện chuyên dụng. Nhờ đó, vật liệu này vừa đảm bảo khả năng cách điện, vừa có độ bền cơ học, tính linh hoạt khi gia công và độ ổn định trong môi trường nhiệt.

So với một số loại giấy cách điện thông thường, giấy phim sữa có bề mặt đẹp hơn, ít bụi giấy, dễ cắt, dễ tạo hình và hạn chế rách khi thao tác. Đây là lý do nhiều xưởng sản xuất ưu tiên dùng giấy phim sữa cho các công việc cần độ hoàn thiện cao.

Ưu điểm của giấy phim sữa

Giấy phim sữa có khả năng cách điện ổn định, phù hợp với motor điện, thiết bị công nghiệp và máy vận hành liên tục. Vật liệu này giúp hạn chế rò điện, chạm chập và tình trạng xuống cấp cách điện sau thời gian dài sử dụng.

Ngoài ra, giấy phim sữa dễ bế, dễ cắt, dễ gấp và ít bị nứt gãy. Điều này giúp tăng tốc độ sản xuất, giảm lỗi gia công và tiết kiệm vật tư hao hụt. Với độ dẻo ổn định, khả năng chống rách khá tốt và chịu rung hiệu quả, giấy phim sữa phù hợp cả với xưởng nhỏ, nhà máy lớn và đơn vị gia công số lượng nhiều.

Ứng dụng thực tế của giấy phim sữa

Giấy phim sữa được ứng dụng trong motor điện dân dụng, motor công nghiệp, máy bơm, tủ điện, máy phát điện và thiết bị cơ điện. Ngoài ra, vật liệu này còn được dùng trong gia công CNC cách điện, cắt định hình và sản xuất linh kiện điện công nghiệp.

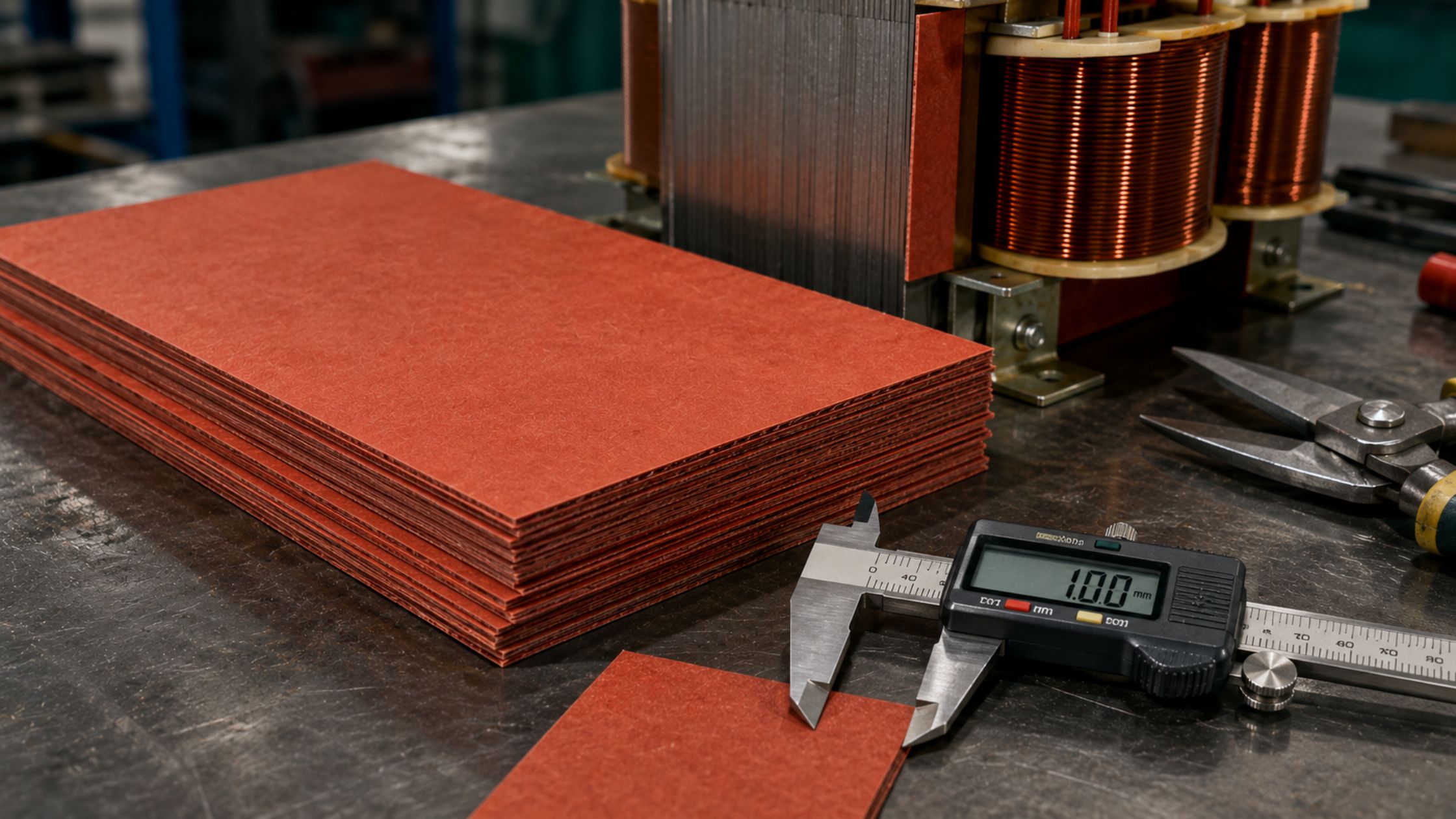

Giấy đỏ 1mm là gì? Vì sao thường dùng làm khuôn biến áp?

Nếu giấy xanh và giấy phim hồng thường dùng để quấn motor thì giấy đỏ 1mm nổi bật ở khả năng chịu lực và độ cứng cao. Đây là loại giấy cách điện chuyên dùng để làm khuôn biến áp, kết cấu cách điện và gia cố chi tiết điện công nghiệp.

Giấy đỏ 1mm có độ dày lớn, kết cấu cứng, khả năng chịu lực tốt và độ ổn định cơ học cao. So với các loại giấy cách điện mỏng, vật liệu này khó cong vênh hơn, chịu nén tốt hơn và ít biến dạng khi vận hành trong môi trường nhiệt.

Tác dụng của giấy đỏ 1mm trong biến áp

Trong sản xuất biến áp, giấy đỏ 1mm thường được dùng để làm khuôn định hình, ngăn cách các lớp cuộn dây, gia cố kết cấu bên trong và tăng độ ổn định tổng thể. Việc sử dụng đúng vật liệu giúp hạn chế biến dạng, tăng tuổi thọ biến áp, giảm nguy cơ chạm chập và giúp thiết bị vận hành ổn định hơn.

Khi nào nên dùng giấy đỏ 1mm?

Giấy đỏ 1mm phù hợp khi cần lớp cách điện dày, độ cứng cao, kết cấu ổn định và khả năng chịu lực tốt. Đây là lựa chọn thích hợp cho nhà máy biến áp, xưởng cơ điện, gia công công nghiệp và thiết bị điện tải lớn.

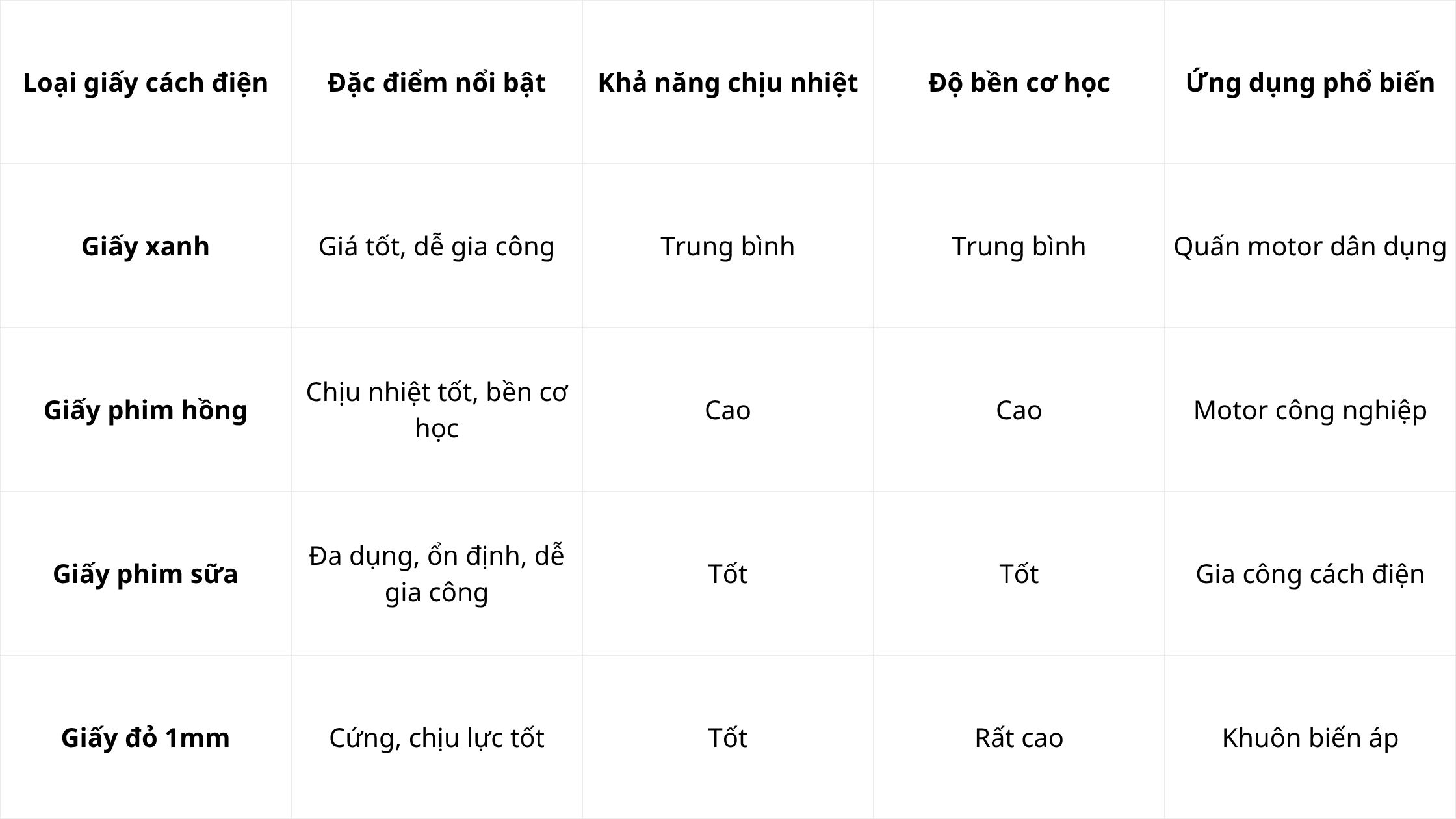

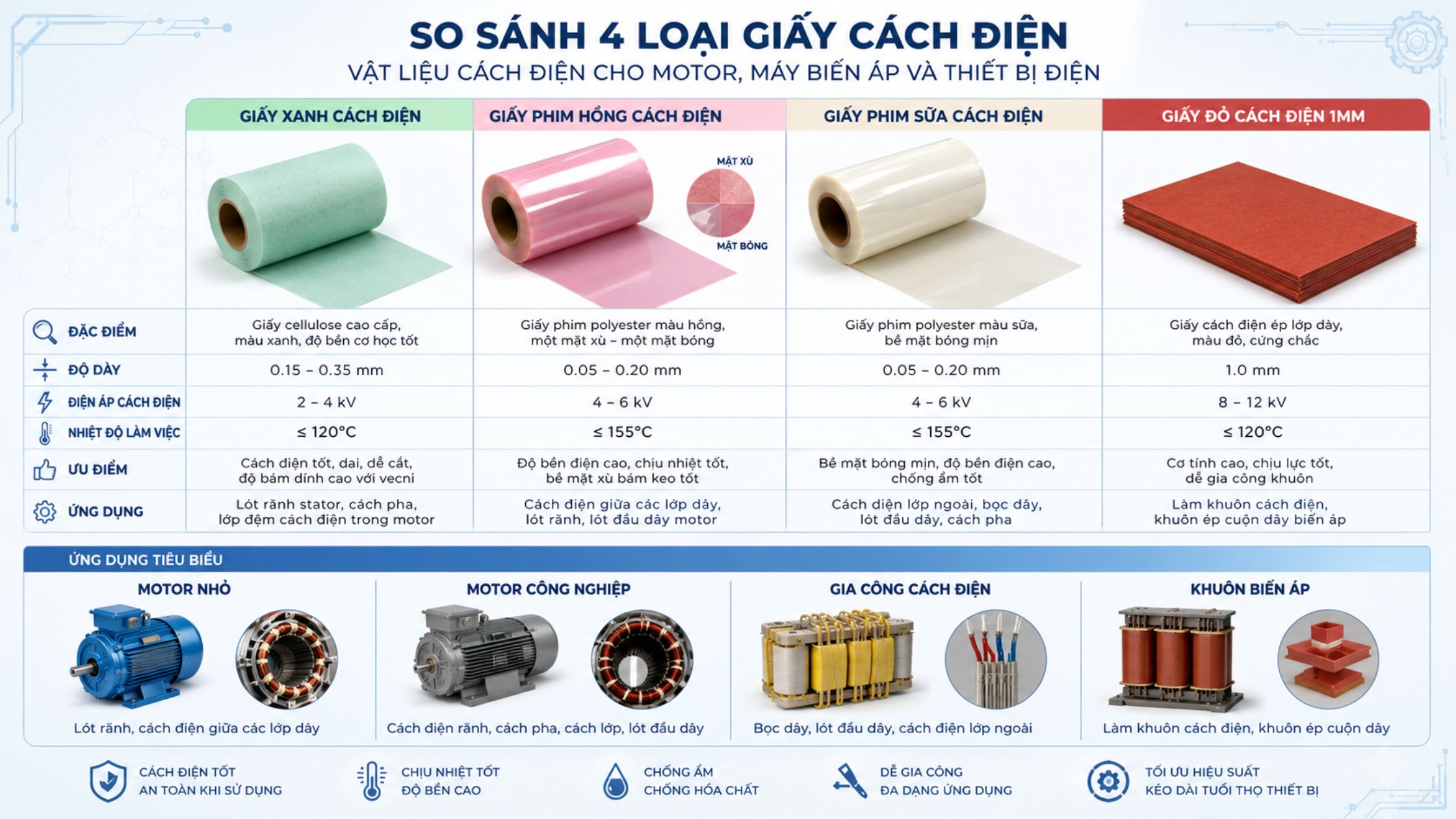

So sánh nhanh các loại giấy cách điện phổ biến hiện nay

Mỗi loại giấy cách điện đều có ưu điểm và ứng dụng riêng. Việc lựa chọn đúng vật liệu sẽ giúp tăng tuổi thọ thiết bị, giảm nguy cơ chạm chập, tối ưu chi phí sản xuất và đảm bảo hiệu quả vận hành lâu dài.

Nên chọn loại giấy cách điện nào cho từng nhu cầu?

Không có loại giấy cách điện nào là tốt nhất tuyệt đối, chỉ có loại phù hợp nhất với từng nhu cầu sử dụng. Với motor dân dụng như quạt điện, motor nhỏ, máy bơm mini hoặc thiết bị dân dụng, giấy xanh 1 dem hoặc 2 dem là lựa chọn phù hợp nhờ giá thành hợp lý, dễ thao tác và gia công nhanh.

Với motor công nghiệp, motor công suất lớn, máy chạy liên tục hoặc môi trường nhiệt cao, nên ưu tiên giấy phim hồng hoặc giấy phim sữa chất lượng cao. Những vật liệu này giúp tăng độ bền cách điện, chống lão hóa tốt hơn và hạn chế hỏng hóc trong quá trình vận hành.

Nếu dùng để làm khuôn biến áp hoặc các kết cấu cần độ cứng cao, chịu lực tốt và ổn định lâu dài, giấy đỏ 1mm là lựa chọn phù hợp. Với các nhu cầu gia công cách điện công nghiệp như cắt CNC, bế khuôn hoặc gia công chi tiết điện, giấy phim sữa thường được ưu tiên nhờ bề mặt đẹp, ít bụi, dễ tạo hình và độ ổn định cao.

Báo giá giấy cách điện phụ thuộc vào yếu tố nào?

Giá giấy cách điện trên thị trường phụ thuộc vào nhiều yếu tố như chủng loại vật liệu, độ dày giấy, quy cách, kích thước, chất lượng và nguồn gốc vật liệu. Mỗi loại giấy có thành phần, cấp chịu nhiệt và độ bền khác nhau nên mức giá cũng khác nhau.

Ví dụ, giấy xanh 1 dem, 2 dem và 3 dem sẽ có giá khác nhau do độ dày và lượng vật liệu sử dụng khác nhau. Giấy dạng cuộn, dạng tấm, cắt lẻ hoặc gia công theo yêu cầu cũng có mức giá khác nhau tùy quy cách sản xuất.

Những loại giấy chịu nhiệt cao, độ bền tốt và đúng tiêu chuẩn kỹ thuật thường có giá cao hơn, nhưng giúp tăng tuổi thọ thiết bị, giảm chi phí bảo trì và hạn chế lỗi kỹ thuật trong quá trình sử dụng.

Kinh nghiệm mua giấy cách điện đúng chủng loại

Để tránh mua sai vật liệu, cần chọn giấy cách điện theo nhu cầu thực tế, không nên chọn giấy quá dày hoặc quá mỏng nếu không cần thiết. Với motor nhiệt cao hoặc vận hành liên tục, nên ưu tiên vật liệu có khả năng chịu nhiệt tốt hơn.

Ngoài ra, nên xác định rõ độ dày, khổ giấy, dạng cuộn hay dạng tấm và yêu cầu gia công trước khi đặt mua. Việc lựa chọn đơn vị cung cấp có kinh nghiệm về motor, biến áp và gia công điện cũng rất quan trọng, vì họ có thể tư vấn đúng chủng loại, đúng quy cách và giúp tối ưu chi phí vật tư.

Có thể bạn chưa biết: chọn giấy xanh quấn motor

Mua giấy cách điện ở đâu đủ chủng loại và đúng quy cách?

Nhu cầu sử dụng giấy cách điện trong quấn motor, gia công cơ điện, sản xuất biến áp và thiết bị công nghiệp ngày càng tăng. Vì vậy, việc chọn đúng đơn vị cung cấp uy tín là yếu tố quan trọng để đảm bảo đúng chủng loại, đúng độ dày, chất lượng ổn định, giá thành hợp lý và có thể hỗ trợ cắt gia công theo yêu cầu.

Một nhà cung cấp có kinh nghiệm sẽ giúp doanh nghiệp tối ưu vật tư, giảm hao hụt, tăng hiệu quả sản xuất và hạn chế rủi ro kỹ thuật trong quá trình vận hành.

Kết luận

Giấy cách điện là vật liệu quan trọng trong ngành điện, đặc biệt đối với motor, biến áp và thiết bị cơ điện công nghiệp. Mỗi loại như giấy xanh, giấy phim hồng, giấy phim sữa và giấy đỏ 1mm đều có đặc tính và ứng dụng riêng.

Hiểu rõ từng loại vật liệu sẽ giúp chọn đúng nhu cầu sử dụng, tăng độ bền thiết bị, tối ưu chi phí sản xuất và đảm bảo an toàn vận hành lâu dài. Nếu cần dùng cho motor nhỏ, có thể chọn giấy xanh 1 dem hoặc 2 dem. Nếu dùng cho motor công nghiệp, nên cân nhắc giấy phim hồng hoặc giấy phim sữa. Nếu làm khuôn biến áp hoặc kết cấu cần độ cứng cao, giấy đỏ 1mm là lựa chọn phù hợp.
