Giấy Cách Điện Là Gì? Cách Chọn Đúng Vật Liệu Cho Motor, Biến Áp Và Thiết Bị Điện

Giấy cách điện là gì?

Giấy cách điện là vật liệu dùng để ngăn cách giữa các bộ phận dẫn điện hoặc giữa phần dẫn điện với chi tiết kim loại trong thiết bị điện. Mục đích chính là hạn chế rò điện, chạm chập và bảo vệ thiết bị trong quá trình vận hành.

Trong thực tế, giấy cách điện thường được dùng để lót rãnh motor, ngăn cách các lớp cuộn dây, làm khuôn hoặc vách cách điện cho biến áp, lót giữa chi tiết kim loại và phần dẫn điện, hoặc gia công thành tấm, miếng theo yêu cầu kỹ thuật.

Tùy từng loại, giấy cách điện có độ dày, độ dẻo, khả năng chịu nhiệt và độ bền cơ học khác nhau. Ví dụ, giấy xanh cách điện thường dùng nhiều trong quấn motor nhờ mỏng, dễ uốn và dễ gia công. Trong khi đó, giấy đỏ 1mm phù hợp hơn với các vị trí cần độ cứng và khả năng định hình tốt như làm khuôn biến áp.

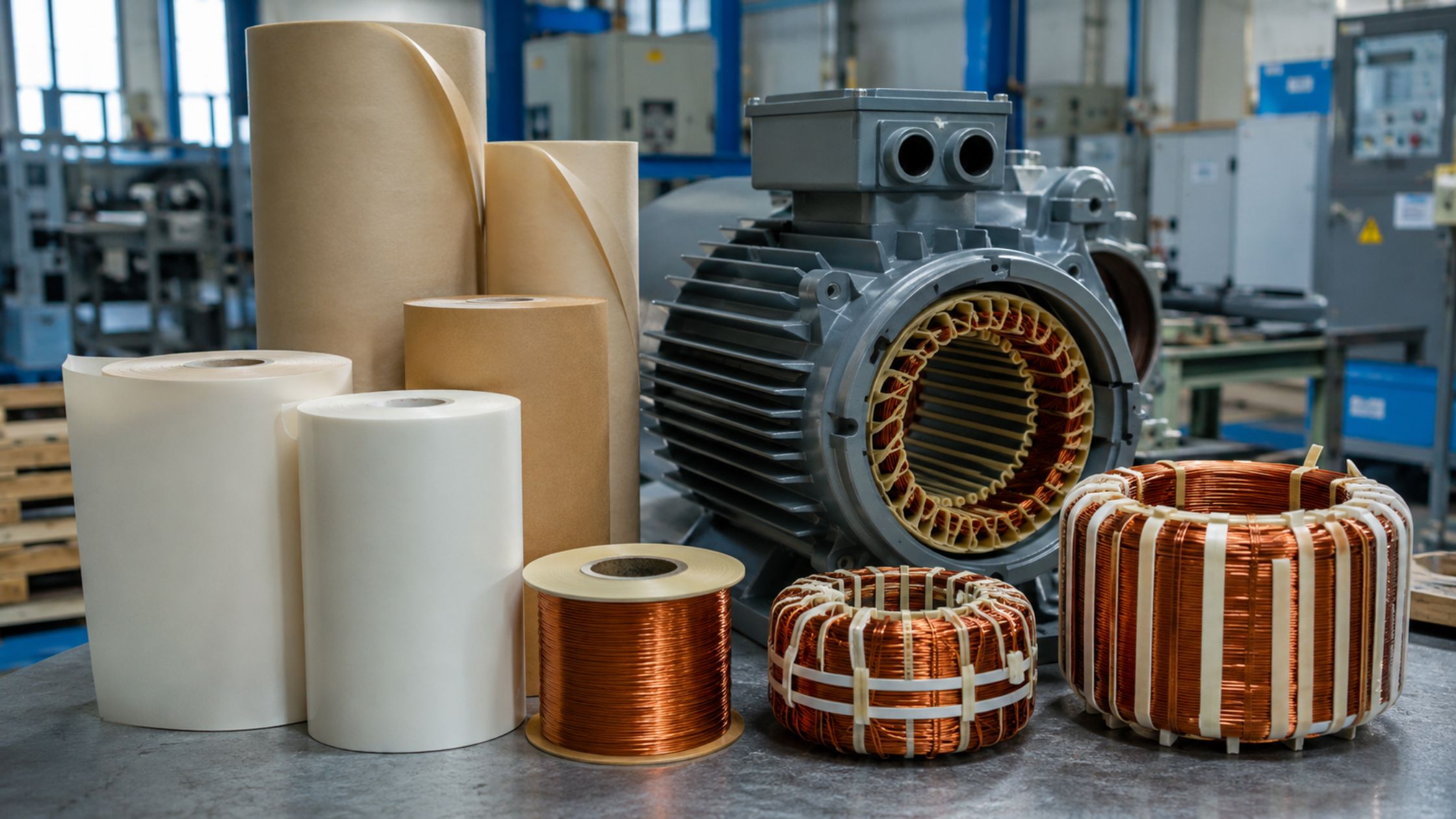

Vì sao giấy cách điện quan trọng trong motor, biến áp và thiết bị điện?

Trong motor, biến áp và thiết bị điện công nghiệp, cuộn dây là khu vực cần được bảo vệ cách điện nghiêm ngặt. Nếu không dùng đúng vật liệu cách điện, thiết bị dễ gặp tình trạng rò điện, chạm chập, quá nhiệt hoặc giảm tuổi thọ vận hành.

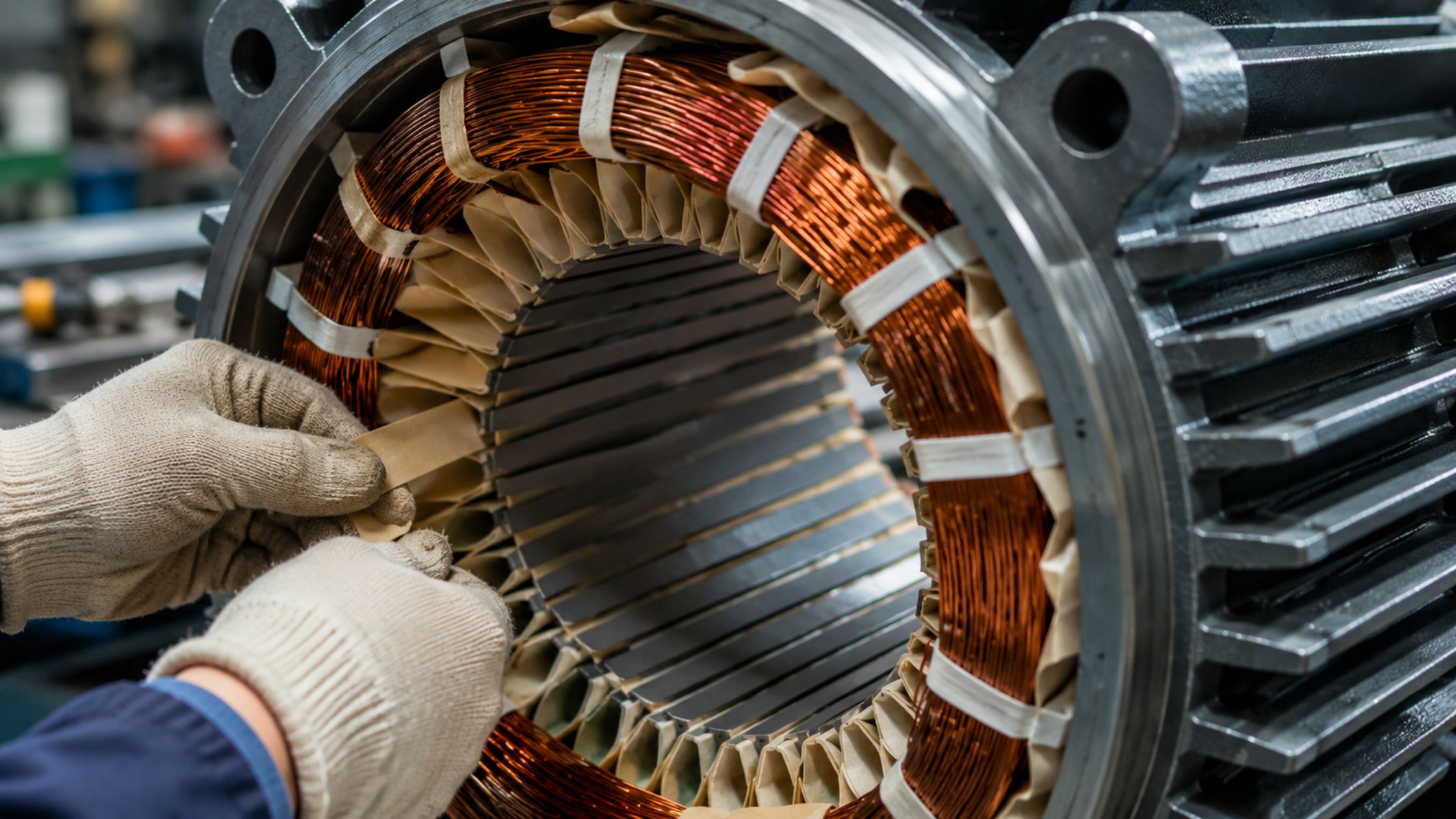

Đối với motor điện, giấy cách điện thường dùng để lót rãnh stator, ngăn cách giữa cuộn dây và lõi sắt, cách điện giữa các lớp dây quấn và hạn chế ma sát làm hỏng lớp men dây. Khi motor hoạt động liên tục, nhiệt độ bên trong tăng cao nên vật liệu cách điện cần đủ bền để bảo vệ cuộn dây.

Đối với biến áp, giấy cách điện có nhiệm vụ tách lớp giữa các cuộn dây, giảm nguy cơ phóng điện, ổn định điện áp và bảo vệ kết cấu bên trong. Với các vị trí cần định hình, nhiều đơn vị sử dụng giấy đỏ 1mm để làm khuôn biến áp nhờ độ dày và độ cứng tốt.

Ngoài motor và biến áp, giấy cách điện còn được dùng trong tủ điện công nghiệp, máy phát điện, thiết bị cơ điện, linh kiện điện và gia công chi tiết cách điện.

Có thể bạn chưa biết: giấy cách điện dùng cho motor và biến áp

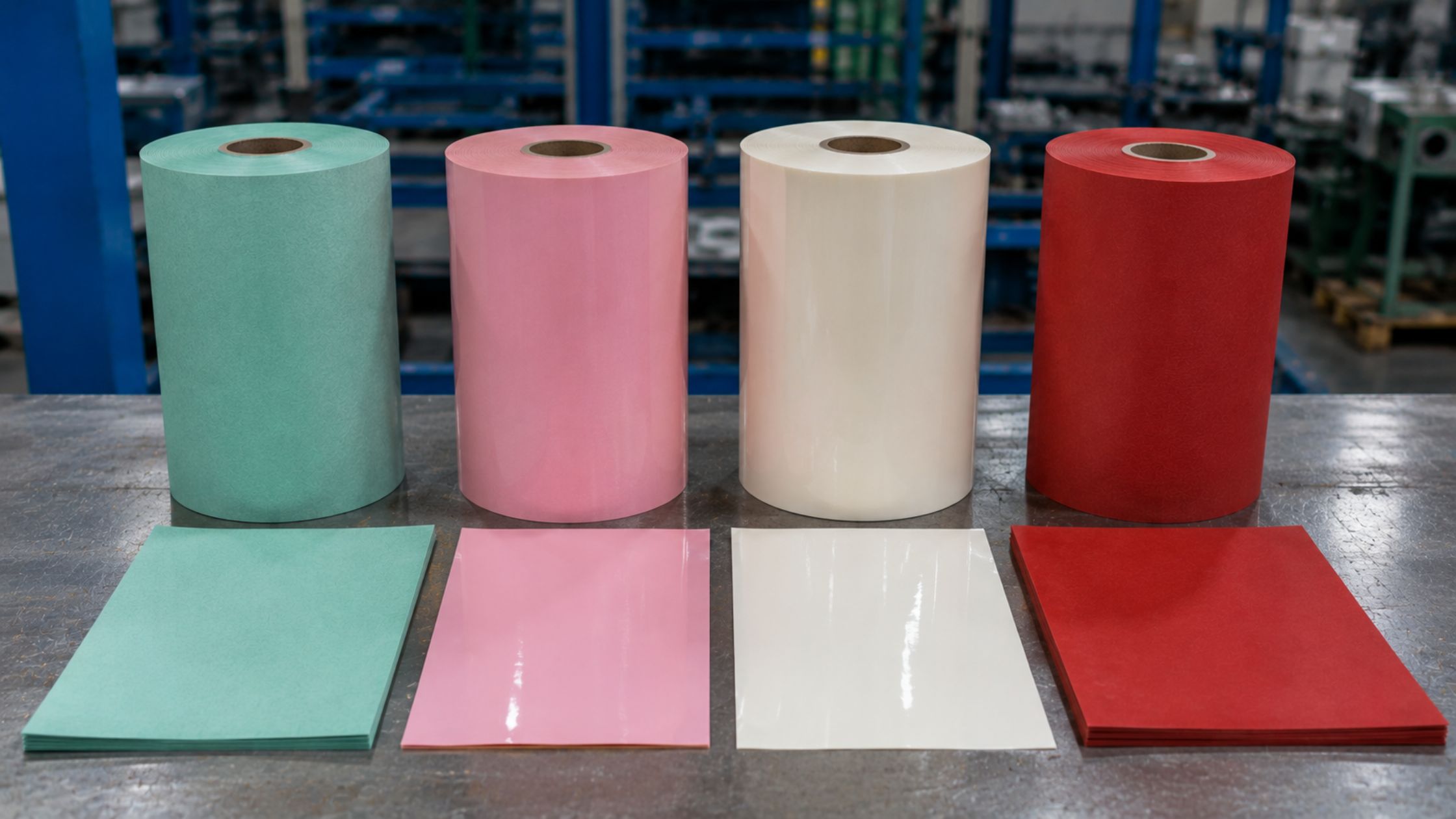

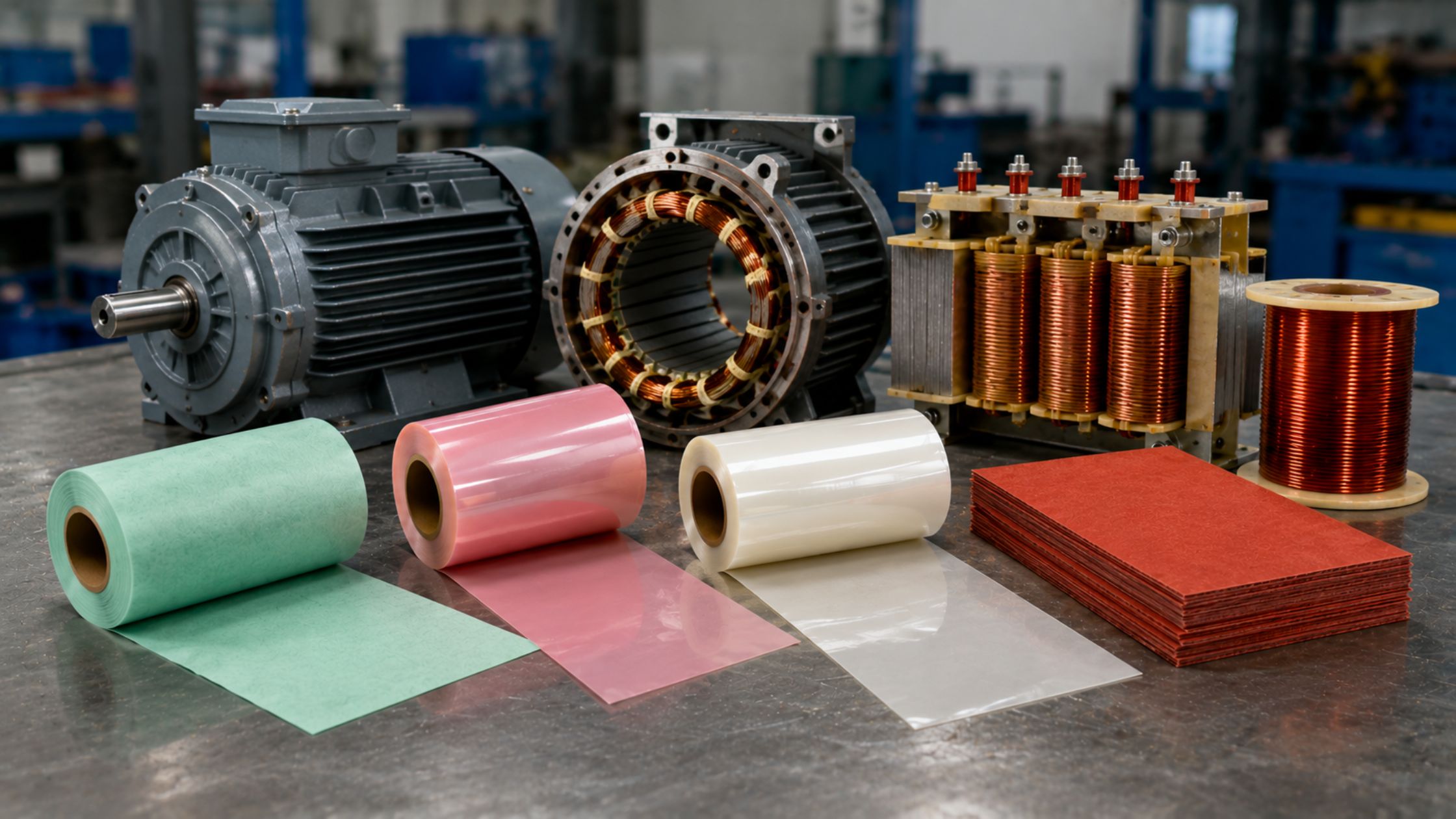

Các loại giấy cách điện phổ biến hiện nay

Hiện nay, trên thị trường có nhiều loại giấy cách điện khác nhau. Mỗi loại có đặc điểm riêng, phù hợp với từng nhu cầu như quấn motor, làm khuôn biến áp, lót cách điện hoặc gia công công nghiệp.

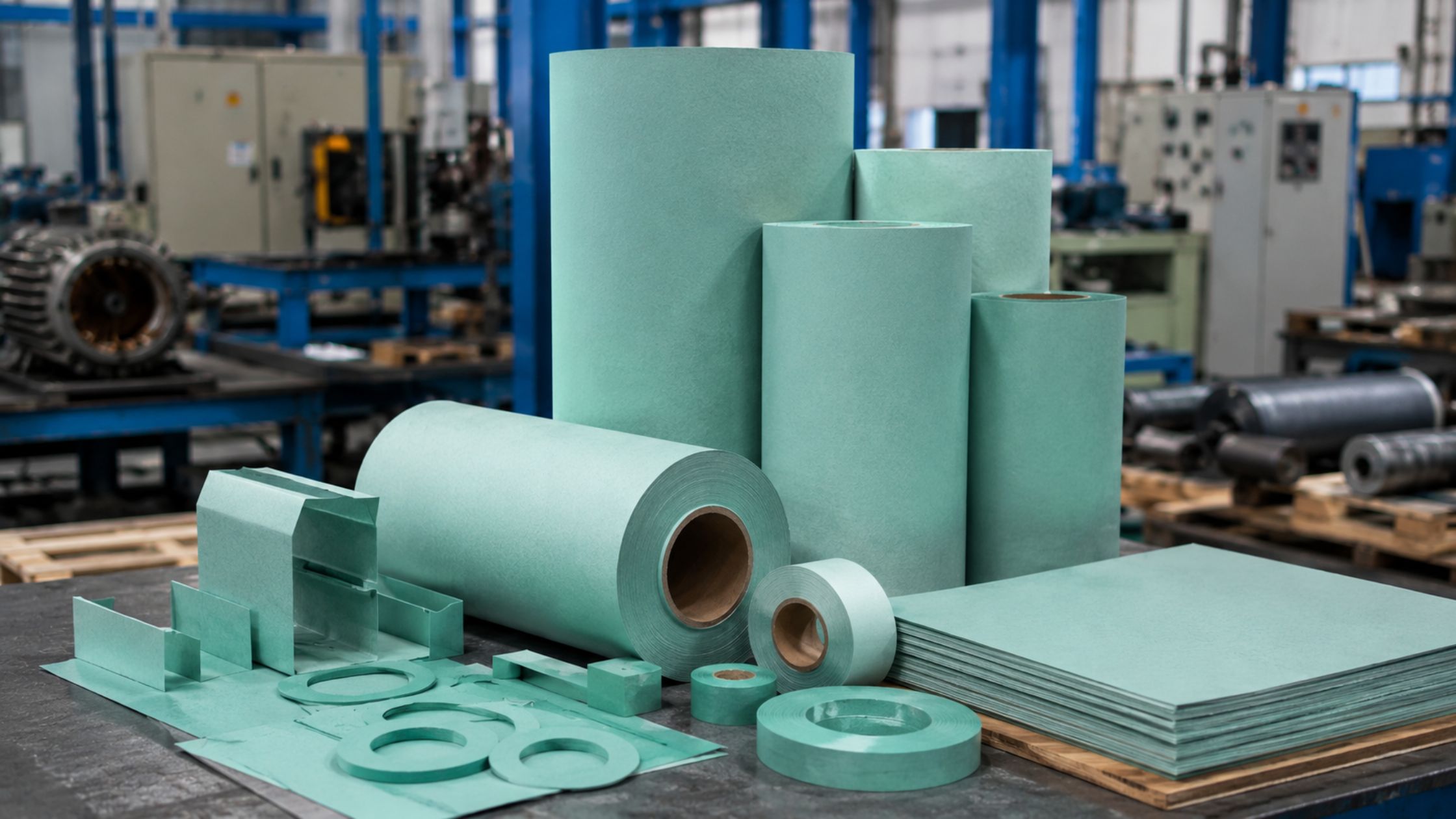

Giấy xanh cách điện

Giấy xanh cách điện là dòng vật liệu được sử dụng phổ biến trong quấn motor và gia công cách điện. Loại giấy này có đặc điểm mỏng, dẻo, dễ uốn, dễ cắt và có nhiều độ dày như 1dem, 2 dem, 3 dem.

Giấy xanh thường dùng để lót rãnh motor, cách điện cuộn dây, chèn giữa các bộ phận điện và gia công chi tiết cách điện. Đây là lựa chọn được nhiều cơ sở quấn motor sử dụng nhờ giá thành hợp lý và dễ thao tác.

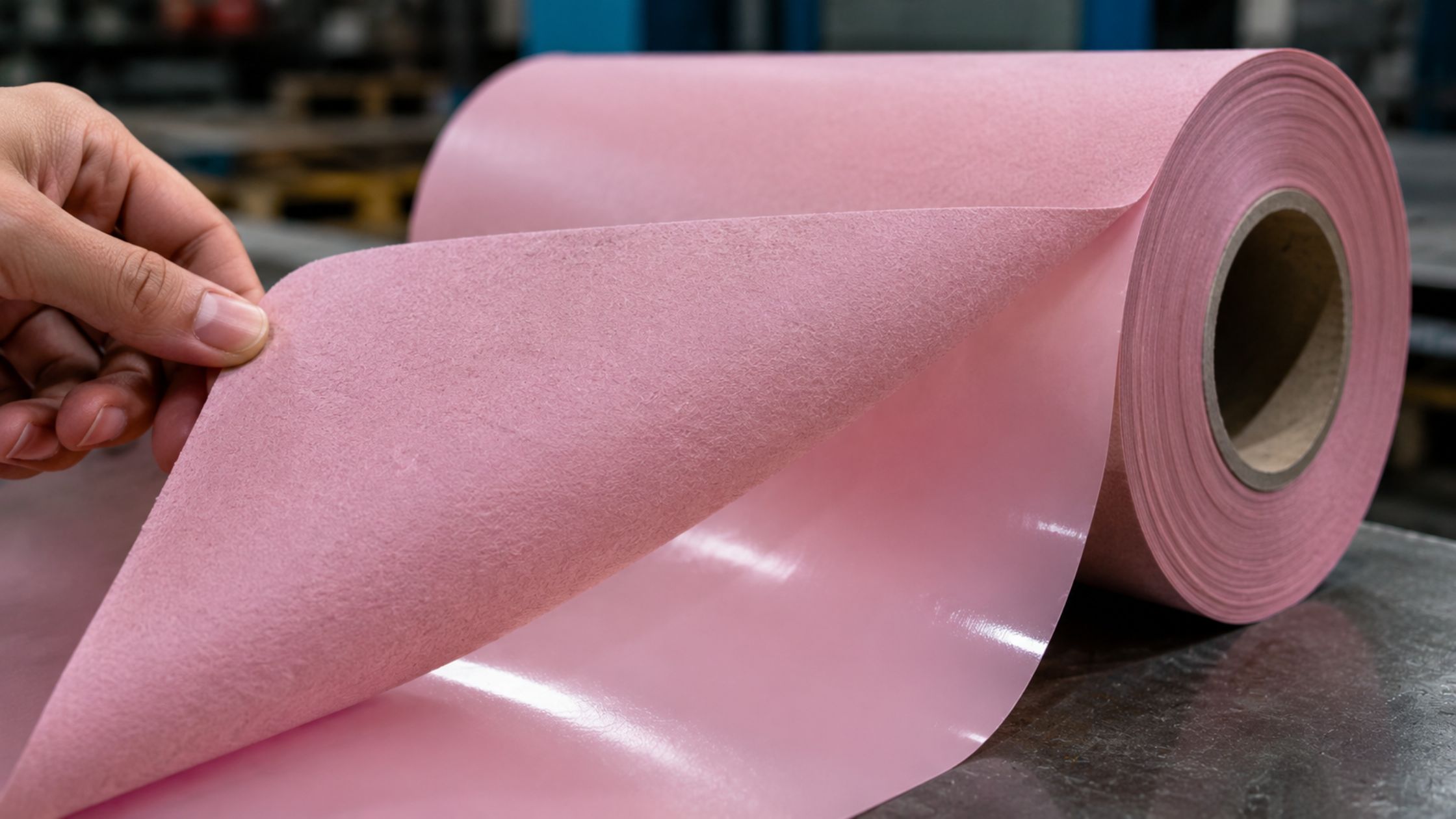

Giấy phim hồng cách điện

Giấy phim hồng là vật liệu cách điện kết hợp giữa lớp film polyester và lớp giấy cách điện chuyên dụng. Hiện nay có hai dòng phổ biến gồm giấy phim hồng 1 mặt xù 1 mặt bóng và giấy phim hồng 2 mặt xù.

Ưu điểm của giấy phim hồng là chịu nhiệt tốt, độ bền cơ học cao, chống rách tốt và hoạt động ổn định trong môi trường nhiệt độ cao. Loại giấy này thường được dùng trong motor công nghiệp, máy biến áp, thiết bị điện công suất lớn và các vị trí yêu cầu độ bền cách điện cao.

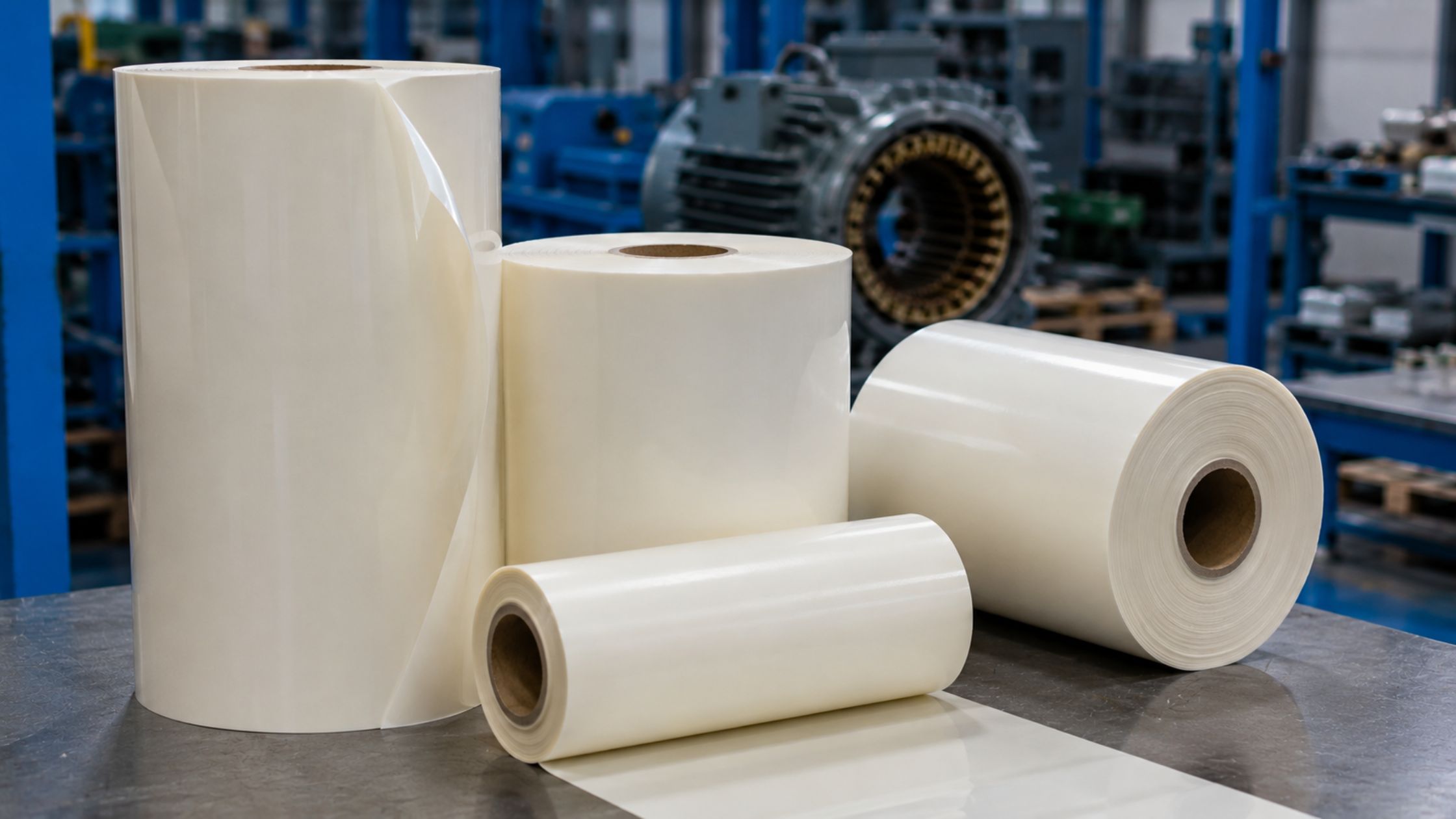

Giấy phim sữa

Giấy phim sữa là vật liệu cách điện có màu trắng sữa, bề mặt mịn, dễ thao tác, độ dẻo tốt và khả năng cách điện ổn định. So với một số loại giấy thông thường, giấy phim sữa ít bị rách khi gia công và phù hợp với sản xuất số lượng lớn.

Loại giấy này thường được dùng trong quấn motor, lót cách điện, gia công chi tiết điện, sản xuất thiết bị điện dân dụng và công nghiệp.

Có thể bạn chưa biết: giấy phim sữa là gì?

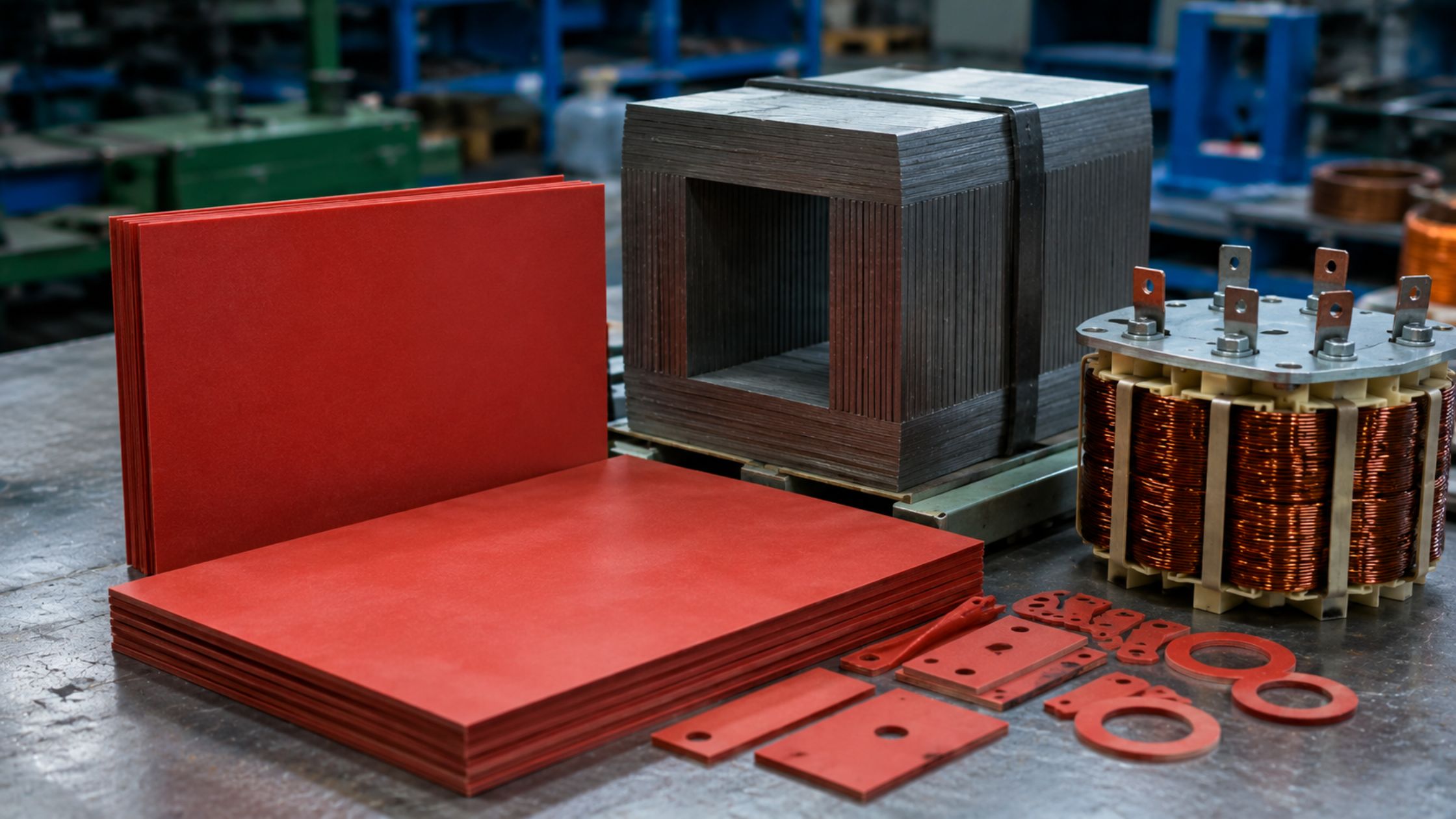

Giấy đỏ 1mm

Giấy đỏ 1mm là loại giấy cách điện dày, có độ cứng và khả năng định hình tốt. Khác với các loại giấy mỏng dùng để quấn hoặc lót, giấy đỏ 1mm phù hợp với các vị trí cần chịu lực, cần kết cấu ổn định và độ bền cơ học cao.

Ứng dụng phổ biến của giấy đỏ 1mm làm khuôn biến áp, làm vách ngăn cách điện, gia công chi tiết kỹ thuật và lót cách điện chịu lực.

Cách chọn giấy cách điện phù hợp

Việc chọn giấy cách điện không nên chỉ dựa vào giá thành mà cần căn cứ vào mục đích sử dụng, độ dày, nhiệt độ vận hành và yêu cầu kỹ thuật của thiết bị.

Nếu dùng cho motor nhỏ hoặc khe hẹp, giấy xanh 1 dem là lựa chọn phù hợp nhờ mỏng và dễ uốn. Với motor dân dụng hoặc công nghiệp nhẹ, giấy xanh 2 dem thường được sử dụng nhiều vì cân bằng giữa độ bền và khả năng gia công. Với motor công suất lớn hoặc vị trí cần độ chắc chắn cao, có thể chọn giấy xanh 3 dem hoặc các dòng giấy phim chịu nhiệt tốt hơn.

Nếu thiết bị hoạt động trong môi trường nhiệt cao, nên ưu tiên giấy phim hồng, giấy phim sữa hoặc các dòng film cách điện tổng hợp. Những vật liệu này có khả năng chịu nhiệt ổn định, hạn chế biến dạng và ít bong rách khi vận hành lâu dài.

Đối với làm khuôn biến áp hoặc chi tiết cần định hình, giấy đỏ 1mm là lựa chọn phù hợp hơn vì có độ dày, độ cứng và khả năng chịu lực tốt.

Có thể bạn chưa biết: các loại giấy cách điện phổ biến

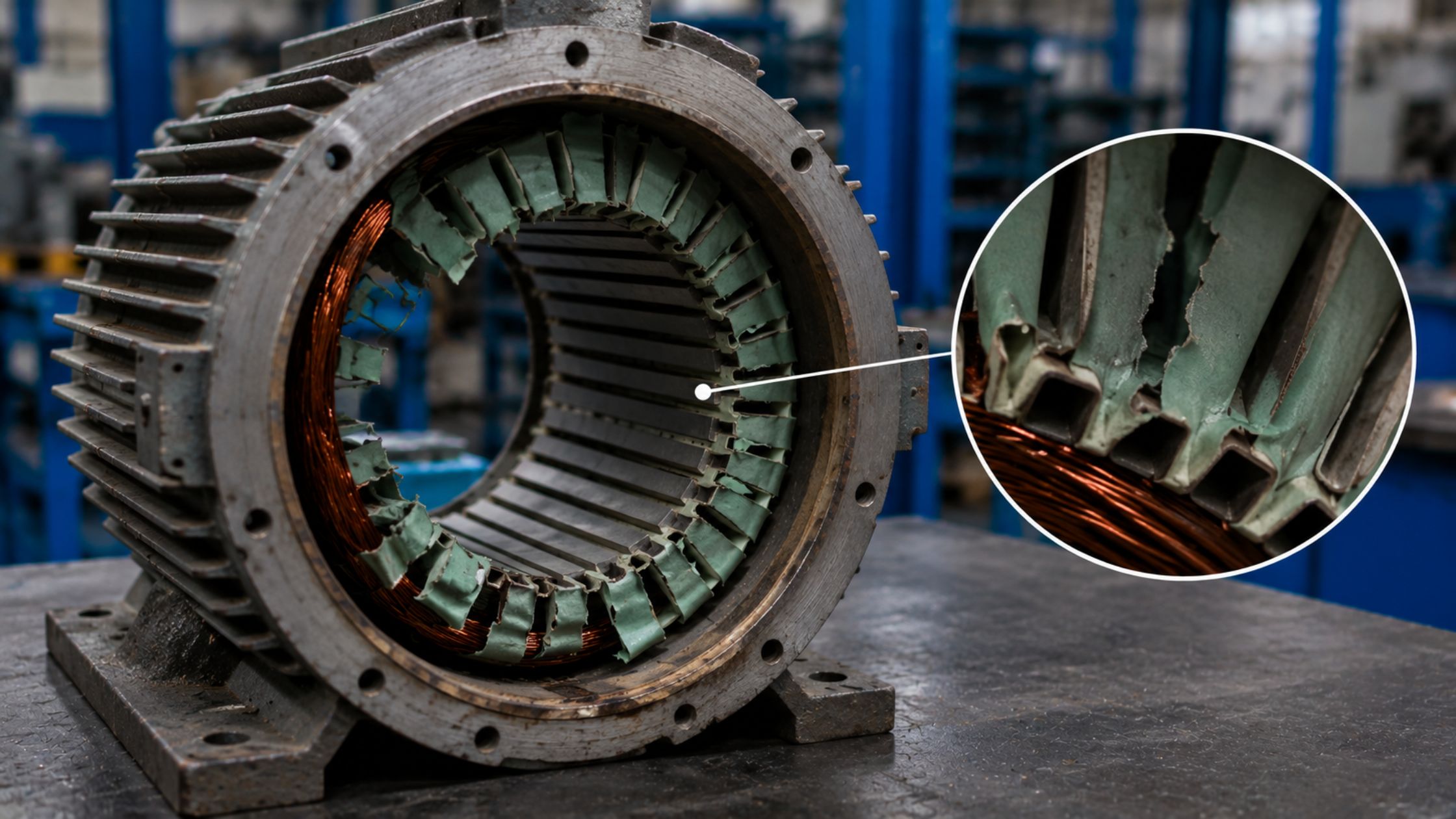

Những sai lầm thường gặp khi chọn giấy cách điện

Một sai lầm phổ biến là chọn giấy cách điện quá mỏng để tiết kiệm chi phí. Tuy nhiên, nếu vật liệu không đủ độ dày, khả năng cách điện sẽ giảm, giấy dễ rách khi gia công và tăng nguy cơ chạm chập trong quá trình vận hành.

Sai lầm thứ hai là dùng sai loại giấy cho môi trường nhiệt cao. Không phải giấy cách điện nào cũng có khả năng chịu nhiệt giống nhau. Với motor hoặc biến áp hoạt động liên tục, nên ưu tiên giấy phim hồng, giấy phim sữa hoặc vật liệu chịu nhiệt phù hợp.

Ngoài ra, nhiều đơn vị dùng một loại giấy cho mọi nhu cầu, chẳng hạn dùng giấy xanh mỏng để làm khuôn biến áp hoặc dùng giấy đỏ dày cho vị trí cần uốn cong nhiều. Điều này khiến quá trình thi công khó hơn, tăng hao hụt vật liệu và giảm hiệu quả cách điện.

Trước khi mua, cần kiểm tra kỹ độ dày, khổ giấy, dạng cuộn hoặc tấm, chất lượng bề mặt và mục đích sử dụng thực tế.

Có thể bạn chưa biết: cách chọn giấy cách điện hiện nay

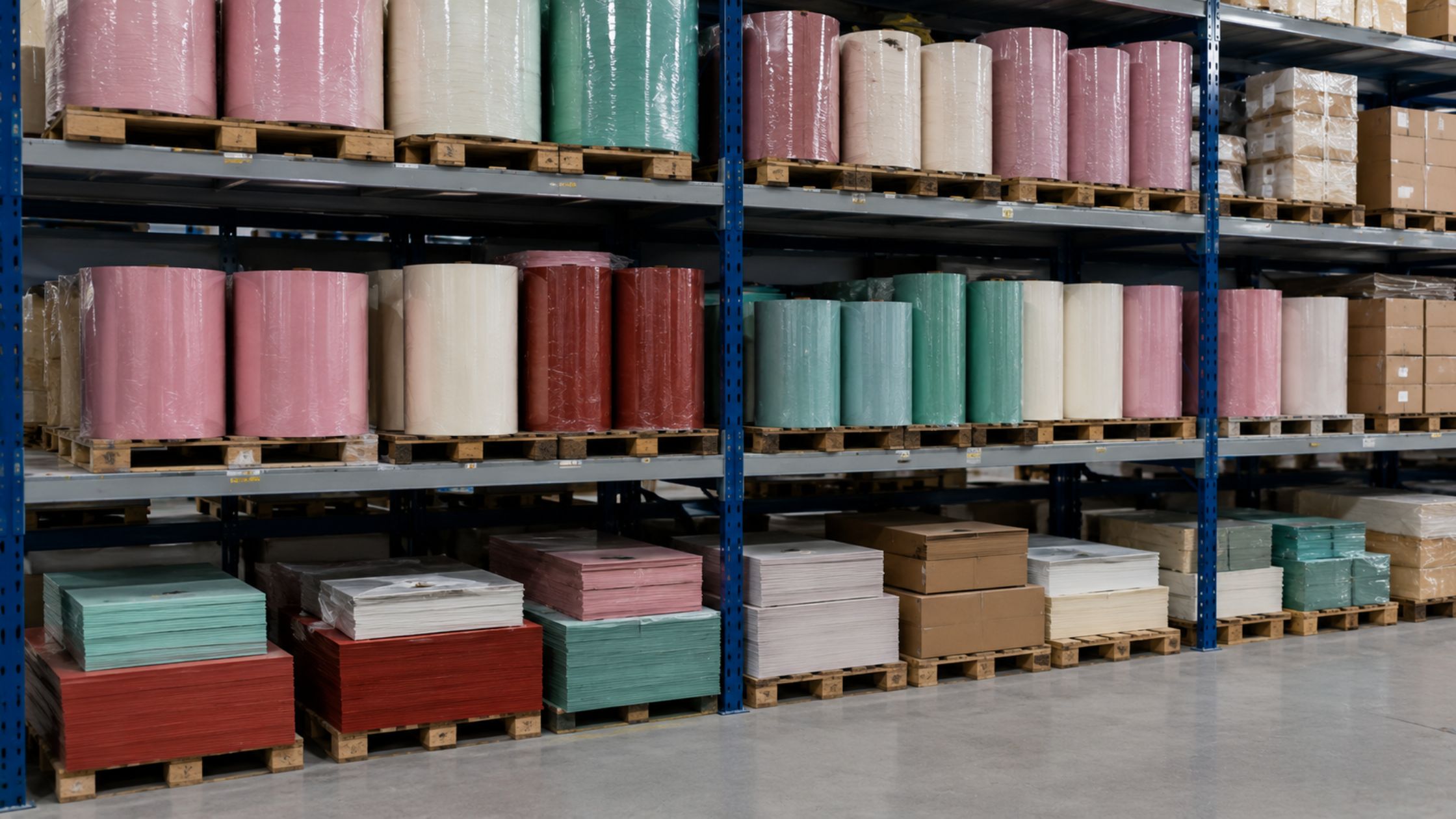

Nên mua giấy cách điện như thế nào để tối ưu chi phí?

Để tối ưu chi phí, người mua cần xác định rõ giấy cách điện dùng cho motor hay biến áp, dùng để quấn, lót hay làm khuôn, thiết bị hoạt động ở nhiệt độ nào, cần độ dày bao nhiêu và gia công thủ công hay sản xuất số lượng lớn.

Nên ưu tiên nhà cung cấp có đầy đủ chủng loại như giấy xanh cách điện, giấy phim hồng, giấy phim sữa, giấy đỏ 1mm và nhiều quy cách khác nhau. Điều này giúp dễ so sánh vật liệu, được tư vấn đúng nhu cầu và chủ động nguồn hàng khi sản xuất.

Ngoài ra, cần chọn đúng quy cách để giảm hao hụt khi cắt, tiết kiệm thời gian gia công và tăng hiệu quả sản xuất. Xưởng quấn motor số lượng lớn thường ưu tiên dạng cuộn, trong khi gia công khuôn hoặc chi tiết riêng có thể dùng dạng tấm cắt sẵn.

Có thể bạn chưa biết: báo giá giấy cách điện

Câu hỏi thường gặp về giấy cách điện

Giấy cách điện dùng để làm gì?

Giấy cách điện dùng để ngăn cách giữa các bộ phận dẫn điện trong motor, biến áp và thiết bị điện. Vật liệu này giúp hạn chế chạm chập, bảo vệ cuộn dây và tăng độ an toàn khi thiết bị vận hành.

Giấy cách điện nào dùng nhiều trong quấn motor?

Các loại được dùng phổ biến trong quấn motor gồm giấy xanh cách điện, giấy phim hồng và giấy phim sữa. Tùy công suất motor, nhiệt độ vận hành và vị trí lót mà chọn loại phù hợp.

Giấy xanh 1 dem, 2 dem, 3 dem khác nhau thế nào?

Điểm khác nhau chính là độ dày. Giấy xanh 1 dem mỏng, mềm, dễ uốn; giấy xanh 2 dem có độ dày phổ thông; giấy xanh 3 dem dày hơn, chịu lực và cách điện tốt hơn.

Giấy phim hồng có ưu điểm gì?

Giấy phim hồng có khả năng chịu nhiệt tốt, độ bền cơ học cao, chống rách tốt và hoạt động ổn định trong môi trường nhiệt cao. Loại này thường dùng cho motor công nghiệp và thiết bị điện công suất lớn.

Giấy đỏ 1mm dùng trong trường hợp nào?

Giấy đỏ 1mm thường dùng để làm khuôn biến áp, vách ngăn cách điện và gia công chi tiết cần độ cứng cao. Loại giấy này có độ dày lớn và khả năng định hình tốt.

Kết luận

Giấy cách điện là vật liệu quan trọng trong quấn motor, sản xuất biến áp và gia công thiết bị điện. Mỗi loại giấy như giấy xanh cách điện, giấy phim hồng, giấy phim sữa hay giấy đỏ 1mm đều có đặc điểm và ứng dụng riêng.

Để thiết bị hoạt động an toàn, ổn định và bền hơn, người dùng nên chọn giấy cách điện theo đúng độ dày, khả năng chịu nhiệt, mục đích sử dụng và quy cách gia công. Nếu cần mua cho xưởng quấn motor, biến áp hoặc sản xuất công nghiệp, nên làm việc với đơn vị cung cấp có đủ chủng loại để được tư vấn đúng nhu cầu.
