Hướng Dẫn Lắp Ráp Mạch Công Suất Nguồn Đơn 36/72 Sò | Linh Kiện Quỳnh Diễn

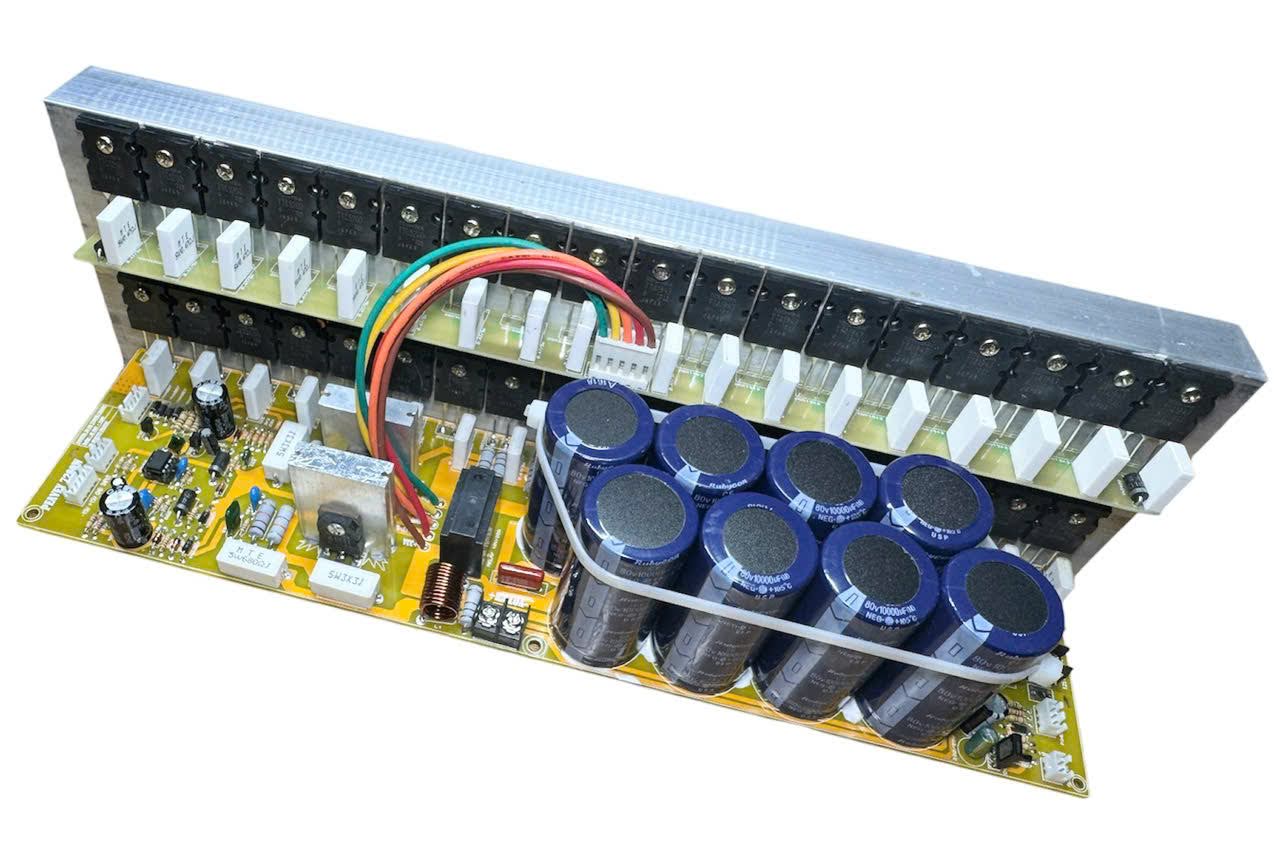

1. Giới thiệu sản phẩm

Mạch công suất nguồn đơn 36/72 sò được thiết kế để mang lại hiệu năng mạnh mẽ, phù hợp cho các dòng MAIN công suất lớn trên thị trường. Đây là sản phẩm lý tưởng để xây dựng hệ thống âm thanh chuyên nghiệp, đáp ứng nhu cầu khuếch đại âm thanh mạnh mẽ, đặc biệt trong các sự kiện, hội trường hoặc dàn karaoke chất lượng cao.

Bài viết này sẽ cung cấp hướng dẫn chi tiết từ thông tin sản phẩm, các bước lắp ráp cho đến những lưu ý khi sử dụng, giúp bạn tối ưu hiệu quả và đảm bảo độ bền cho mạch.

2. Thông tin sản phẩm

2.1. Chất liệu và linh kiện

Bo mạch: Làm từ chất liệu phíp sợi thủy tinh FR4 cứng cáp, bền bỉ và chống cong vênh.
Linh kiện: Chất lượng cao, phù hợp với yêu cầu điện áp lớn.
Kích thước mạch in: Dài 382mm, ngang 92mm.

Tìm hiểu thêm mạch công suất nguồn đơn >>> tài liệu

2.2. Cấu hình mạch

Số lượng sò công suất: Một bộ gồm 2 mạch (mỗi mạch 36 sò) tương đương với 72 sò cho cả bộ.
Tụ lọc nguồn: 8 tụ lọc nguồn mỗi mạch, tổng 16 tụ cho cả bộ.
Loại sò sử dụng: Sò 2SC5200 và 2SA1943 hoặc NJW0302/NJW0281.(hoặc loại tương đương, chịu điện áp từ 250V trở lên).

2.3. Thông số kỹ thuật

Điện áp cung cấp: AC đơn từ 90V đến 140V cho công suất, 20V cho relay.
- Dưới 90V: Công suất yếu.
- Trên 140V: Có nguy cơ chết sò.
Nguồn cấp relay: Từ 15V đến 25V (relay sẽ không đóng nếu thấp hơn hoặc dễ hỏng nếu cao hơn).
Công suất đỉnh: Lên tới 3800W/kênh (ở 8 Ohm) khi đảm bảo:
- Biến áp đạt 135V AC/50A.
- Nhôm tản nhiệt lớn, dày và có quạt mạnh để thông gió.

2.4. Lưu ý khi sử dụng tụ nguồn

Nếu dùng tụ vôn thấp (63V ~ 125V): Sử dụng mạch nguyên bản.

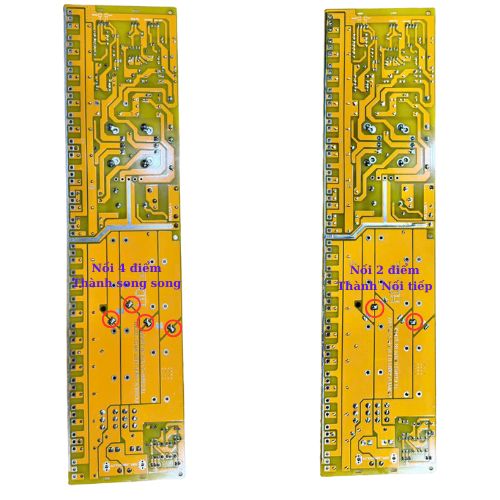

Nếu dùng tụ vôn cao (160V ~ 250V): Phải chỉnh lại mạch để sử dụng tụ song song.

3. Cách lắp ráp mạch công suất nguồn đơn 36/72 sò

3.1. Chuẩn bị linh kiện

Kiểm tra các linh kiện chính như tụ điện, sò công suất, diode 1N5408 bằng đồng hồ vạn năng.
Đảm bảo các linh kiện đạt tiêu chuẩn trước khi lắp ráp.
Sò cần chất lượng cao vì mạch này chạy áp khá cao
Tụ lọc cần loại khá đãm bảo chất lượng và dung lượng đủ, (loại tụ rẻ tiền quá sẽ không đạt chất âm, dễ bị phù tụ, âm thanh bị nhiễu, chất âm mau xuống cấp)
Nhôm tản nhiệt cần đủ độ dầy, và đủ lớn
Lót sò, loại nguồn đơn này xuất âm bằng tụ, chân C sò là chung nên không cần lót sò cũng được. Tuy nhiên ta nên lót sò để khi lắp 2 mạch (2 kênh) vào vỏ Main không bị dư mass và bị Ù.

3.2. Lắp tụ lọc nguồn

Hàn các tụ lọc vào mạch.
Sử dụng đồng hồ vạn năng để kiểm tra thông mạch tại vị trí diode 1N5408:
- Nếu lên 2 chiều: Có lỗi chạm mạch hoặc đấu ngược cực tụ.
- Nếu lên 1 chiều: OK, có thể cấp điện.

3.3. Cấp điện và đo kiểm tra

Cấp nguồn vào mạch và đo điện áp tại các điểm quan trọng:
- Điện áp DC tại diode 1N5408: ±70V đến ±90V (tùy nguồn vào).
- Điện áp ±15V tại IC 4558 (chân 4: -15V, chân 8: +15V).
Sau khi kiểm tra điện áp, cấp tín hiệu vào mạch để chạy thử ở mức nhỏ.

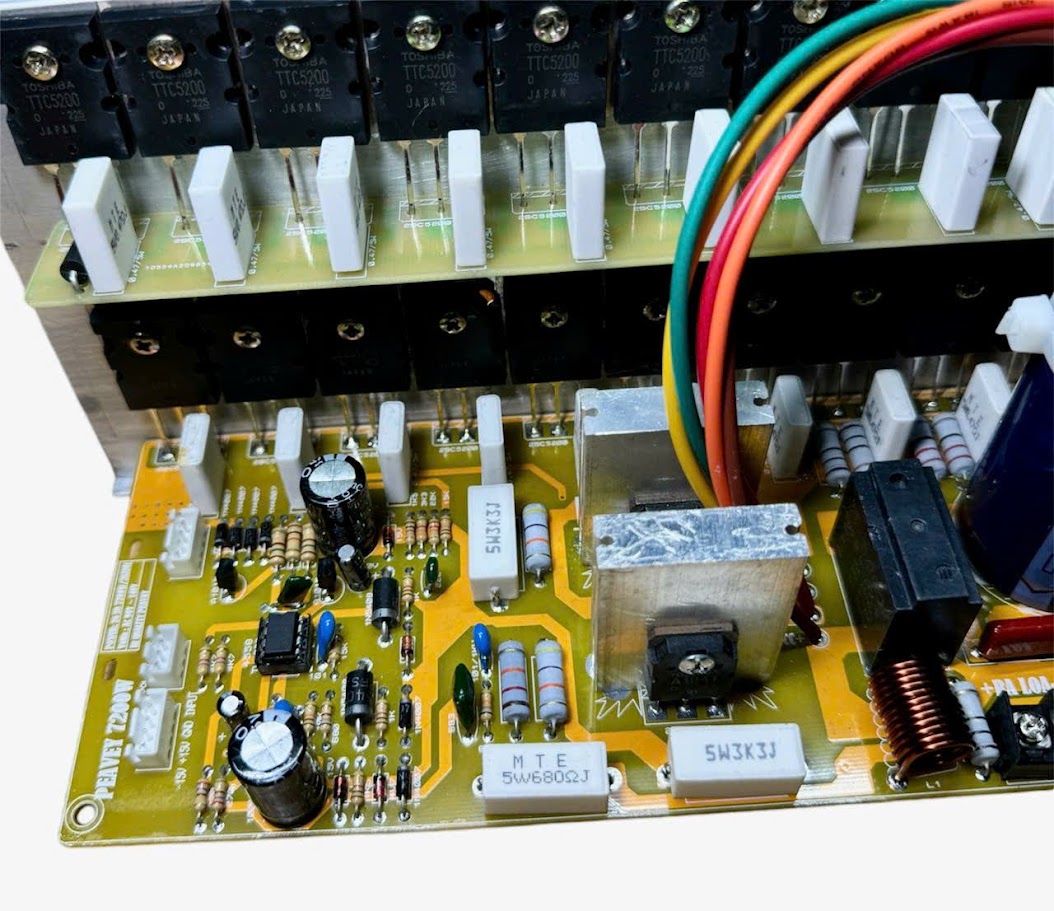

3.4. Lắp sò công suất

Gắn sò vào nhôm tản nhiệt:
- Sử dụng keo tản nhiệt và đảm bảo nhôm bằng phẳng để tiếp xúc tốt với sò.
- Lót cách điện cho từng sò để tránh hiện tượng Ù do dư mass. (không cần lót sò cũng được, nhưng nó sẽ bị Ù khi lắp 2 kênh vào vỏ main)
Cố định sò bằng vít tay, kiểm tra kỹ bằng mắt để đảm bảo sò tiếp xúc hoàn toàn với tản nhiệt.

3.5. Kiểm tra lại và vận hành

Sau khi lắp sò, đo lại thông mạch tại diode 1N5408:
- Lên 2 chiều: Có thể do sò chết hoặc đấu sai.
- Lên 1 chiều: OK, cấp điện chạy thử.
Cấp tín hiệu và kiểm tra âm thanh đầu ra. Nếu có tiếng ổn định, mạch đã hoạt động tốt.

4. Các lưu ý quan trọng

4.1. Tản nhiệt và quạt gió

Sử dụng nhôm tản nhiệt đủ lớn và dày để đảm bảo nhiệt độ ổn định cho sò công suất.
Quạt gió phải mạnh để lưu thông không khí tốt.

4.2. Chống nhiễu và an toàn mạch

Đảm bảo mạch được lắp đặt trong môi trường chống nhiễu. (đều chỉnh các dây điện và dây tín hiệu cho đơn giản gọn gàn đễ không bị nhiễu)
Kiểm tra kỹ các điểm nối mạch để tránh chập điện.

4.3. Cân nhắc khi sử dụng tụ vôn cao

Nếu chuyển sang tụ vôn cao, cần chỉnh lại mạch để sử dụng cấu hình song song, đảm bảo an toàn cho linh kiện.

5. Một số lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Mạch không hoạt động	Lắp sai cực tụ hoặc hàn lỗi	Kiểm tra sơ đồ và đo thông mạch từng phần
Công suất yếu	Nguồn cung cấp không đủ áp, không đủ dòng (Biến áp nhỏ quá)	Đảm bảo nguồn cấp từ 90V đến 140V, (đổi Biến áp lên 50A)
Sò công suất quá nóng	Thiếu tản nhiệt hoặc tiếp xúc kém	Lắp lại nhôm tản nhiệt, bôi thêm keo tản nhiệt

6. Kết luận

Mạch công suất nguồn đơn 36/72 sò từ Linh Kiện Quỳnh Diễn là lựa chọn hoàn hảo cho các dự án âm thanh công suất lớn. Với chất liệu cao cấp, thiết kế tối ưu, sản phẩm không chỉ mang lại hiệu năng mạnh mẽ mà còn đảm bảo độ bền cao trong quá trình sử dụng.

Nếu bạn cần mua mạch hoặc linh kiện, hãy liên hệ ngay Linh Kiện Quỳnh Diễn để nhận được sản phẩm chất lượng và hỗ trợ tốt nhất. Chúc bạn thành công trong việc lắp ráp và vận hành mạch công suất của mình!
