Cách Tự Quấn Biến Áp Xung Chuẩn Kỹ Thuật DIY 2026

Biến áp xung là một trong những linh kiện quan trọng nhất trong các bộ nguồn xung, mạch inverter, flyback, mạch PWM và nhiều thiết bị điện tử hiện đại. Nếu quấn sai kỹ thuật, biến áp có thể bị nóng, phát tiếng hú, điện áp ra không ổn định hoặc nghiêm trọng hơn là cháy MOSFET chỉ sau vài phút hoạt động.

Trong bài viết này, Linh Kiện Điện Tử Quỳnh Diễn sẽ hướng dẫn bạn cách tự quấn biến áp xung từ cơ bản đến thực tế: biến áp xung là gì, cách chọn lõi ferrite, cách tính số vòng dây, chọn dây đồng, quy trình quấn và các lỗi thường gặp khi DIY.

Biến Áp Xung Là Gì?

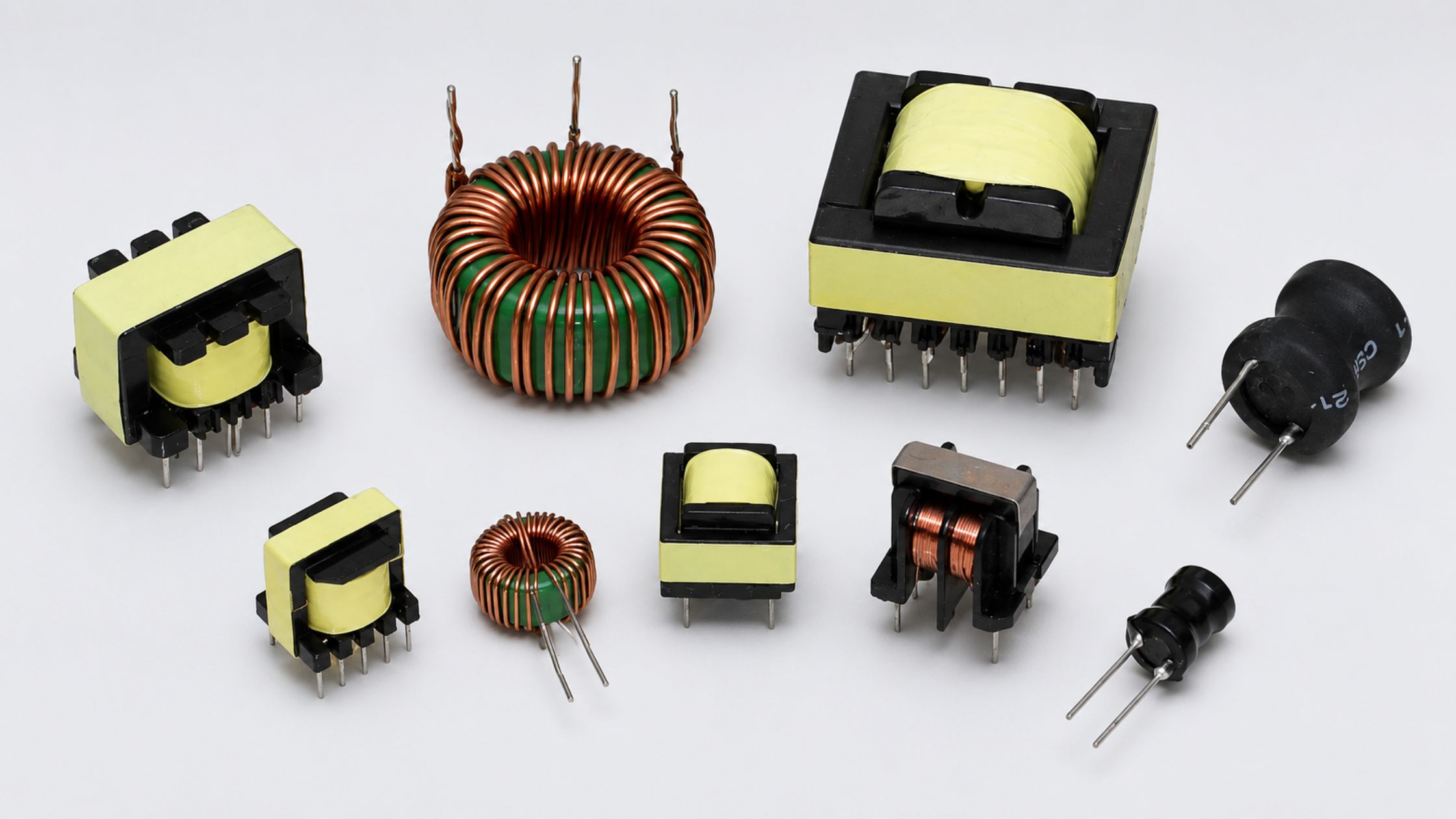

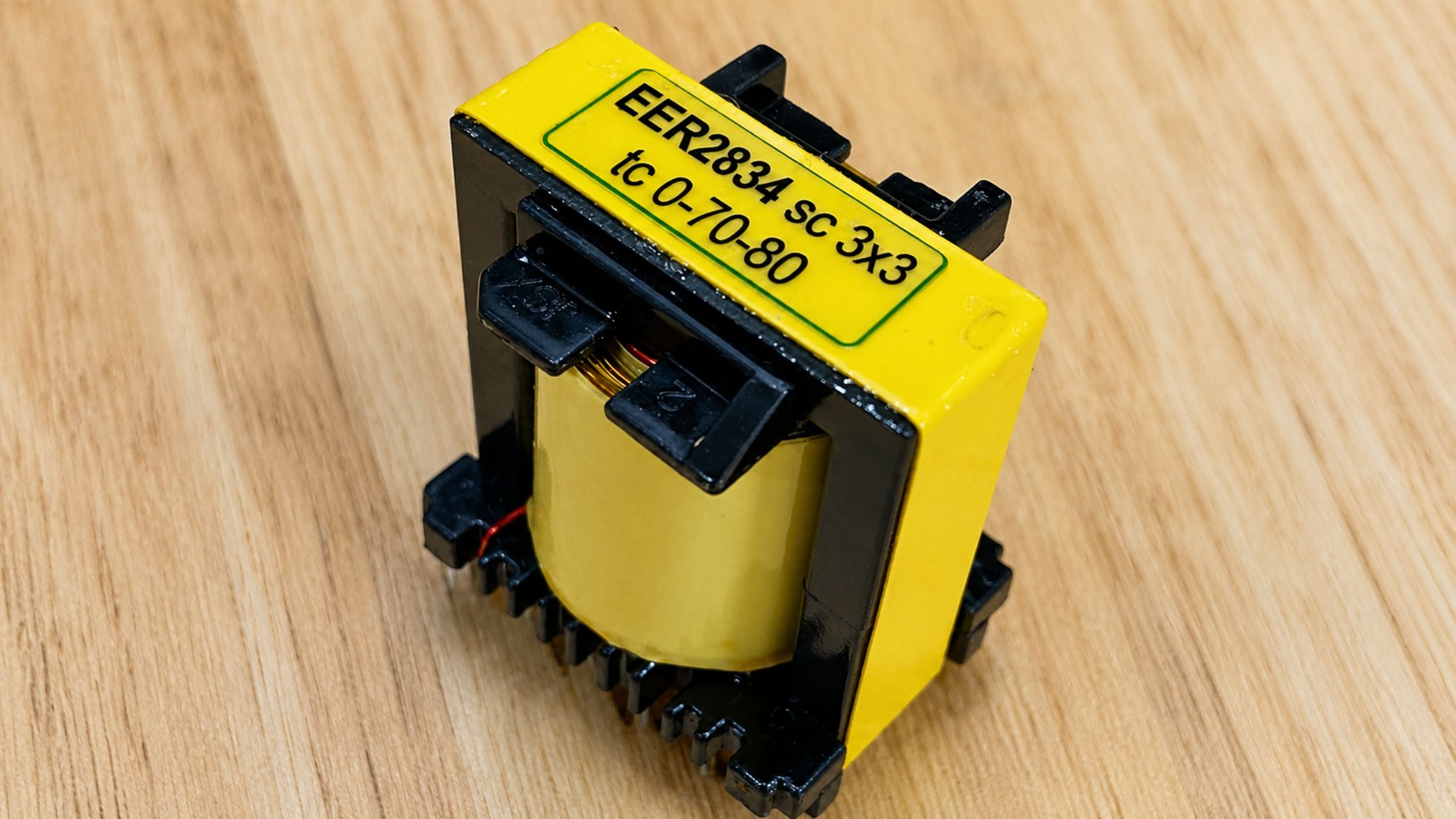

Biến áp xung là loại biến áp hoạt động ở tần số cao, thường được dùng trong các bộ nguồn switching power supply, còn gọi là nguồn xung SMPS. Khác với biến áp sắt từ truyền thống hoạt động ở tần số 50Hz, biến áp xung thường làm việc ở tần số từ 20kHz, 40kHz, 100kHz hoặc cao hơn tùy theo thiết kế mạch.

Nhờ hoạt động ở tần số cao, biến áp xung có kích thước nhỏ hơn, hiệu suất tốt hơn và phù hợp với các thiết bị như adapter laptop, nguồn máy tính, bộ sạc pin, inverter, ampli class D và các mạch nguồn DIY.

Nguyên Lý Hoạt Động Của Biến Áp Xung

Trong mạch nguồn xung, IC PWM như SG3525, TL494 hoặc UC3842 sẽ điều khiển MOSFET đóng ngắt liên tục ở tần số cao. Khi dòng điện xung đi qua cuộn sơ cấp, nó tạo ra từ trường biến thiên trên lõi ferrite. Từ trường này truyền năng lượng sang cuộn thứ cấp để tạo ra điện áp đầu ra mong muốn.

Các kiểu mạch nguồn xung phổ biến gồm flyback, forward converter, half bridge và full bridge. Trong đó, flyback transformer là loại được nhiều người DIY sử dụng vì cấu tạo không quá phức tạp và phù hợp với nhiều ứng dụng công suất nhỏ đến trung bình.

Vì Sao Biến Áp Xung Phải Dùng Lõi Ferrite?

Biến áp xung cần dùng lõi ferrite vì ferrite là vật liệu từ có tổn hao thấp ở tần số cao. Nếu dùng lõi thép silic như biến áp thường, lõi rất dễ nóng, hiệu suất thấp và tổn hao lớn khi hoạt động ở tần số cao.

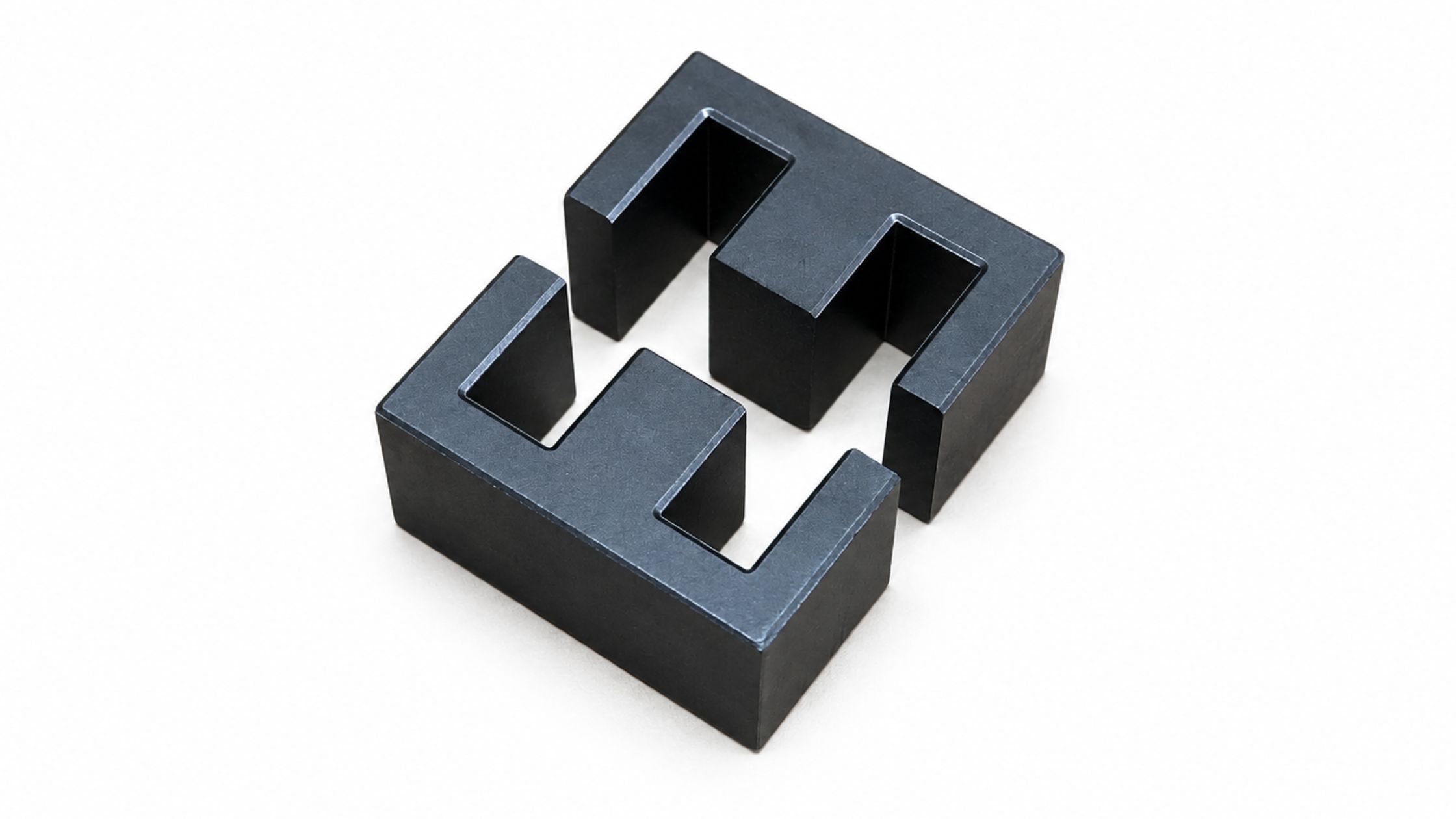

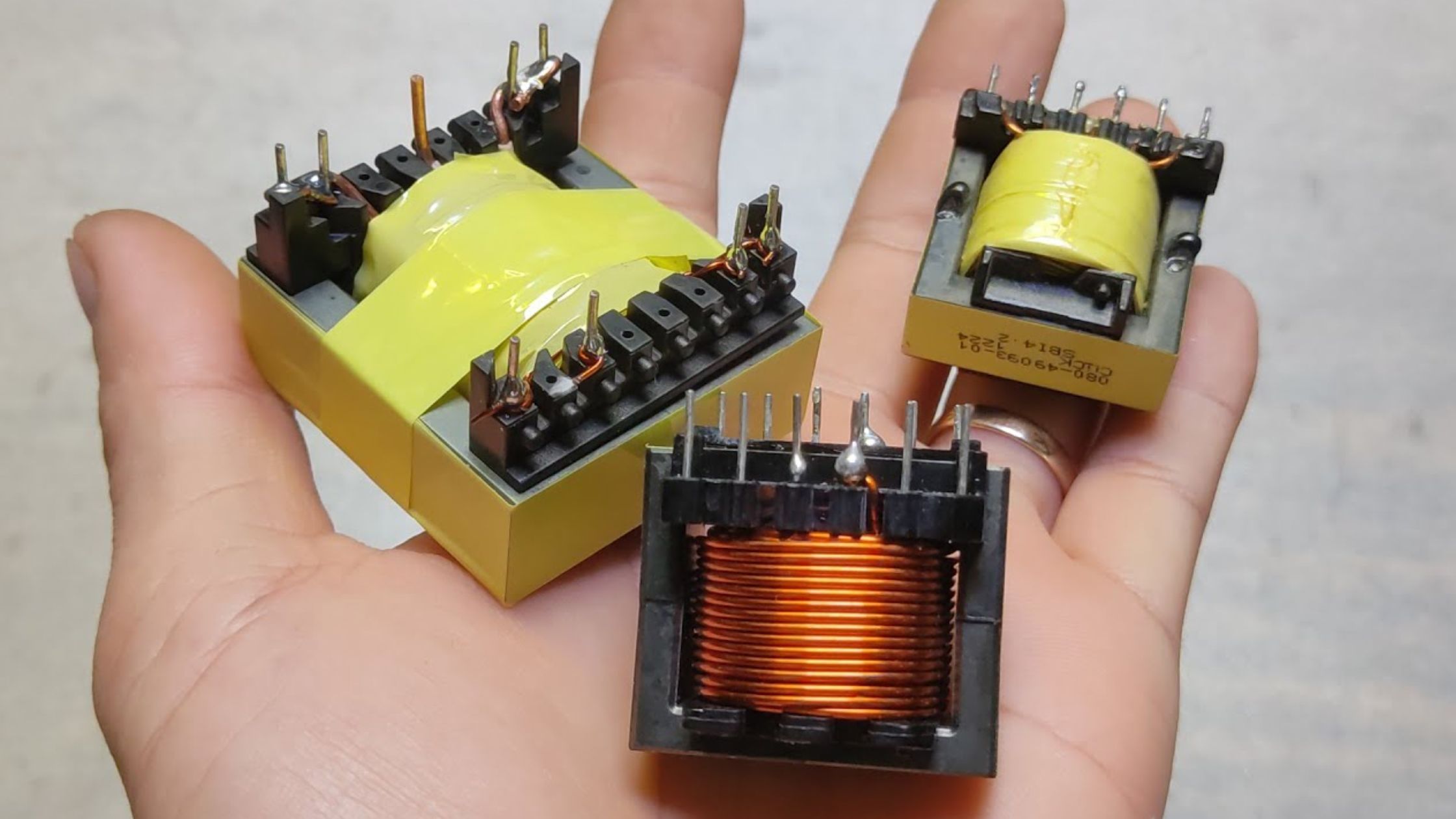

Một số loại lõi ferrite thường dùng khi quấn biến áp xung gồm lõi EE, ETD, EC và toroid ferrite. Với các mạch nguồn DIY, lõi EE là lựa chọn khá phổ biến vì dễ kiếm, dễ quấn và có nhiều kích thước khác nhau.

Cách Chọn Lõi Ferrite Khi Quấn Biến Áp Xung

Việc chọn lõi ferrite ảnh hưởng trực tiếp đến công suất, nhiệt độ, hiệu suất và độ ổn định của bộ nguồn. Nếu chọn lõi quá nhỏ, biến áp dễ bị bão hòa từ, nóng nhanh và có thể làm cháy MOSFET. Nếu chọn lõi quá lớn, mạch sẽ cồng kềnh, khó quấn và lãng phí vật tư.

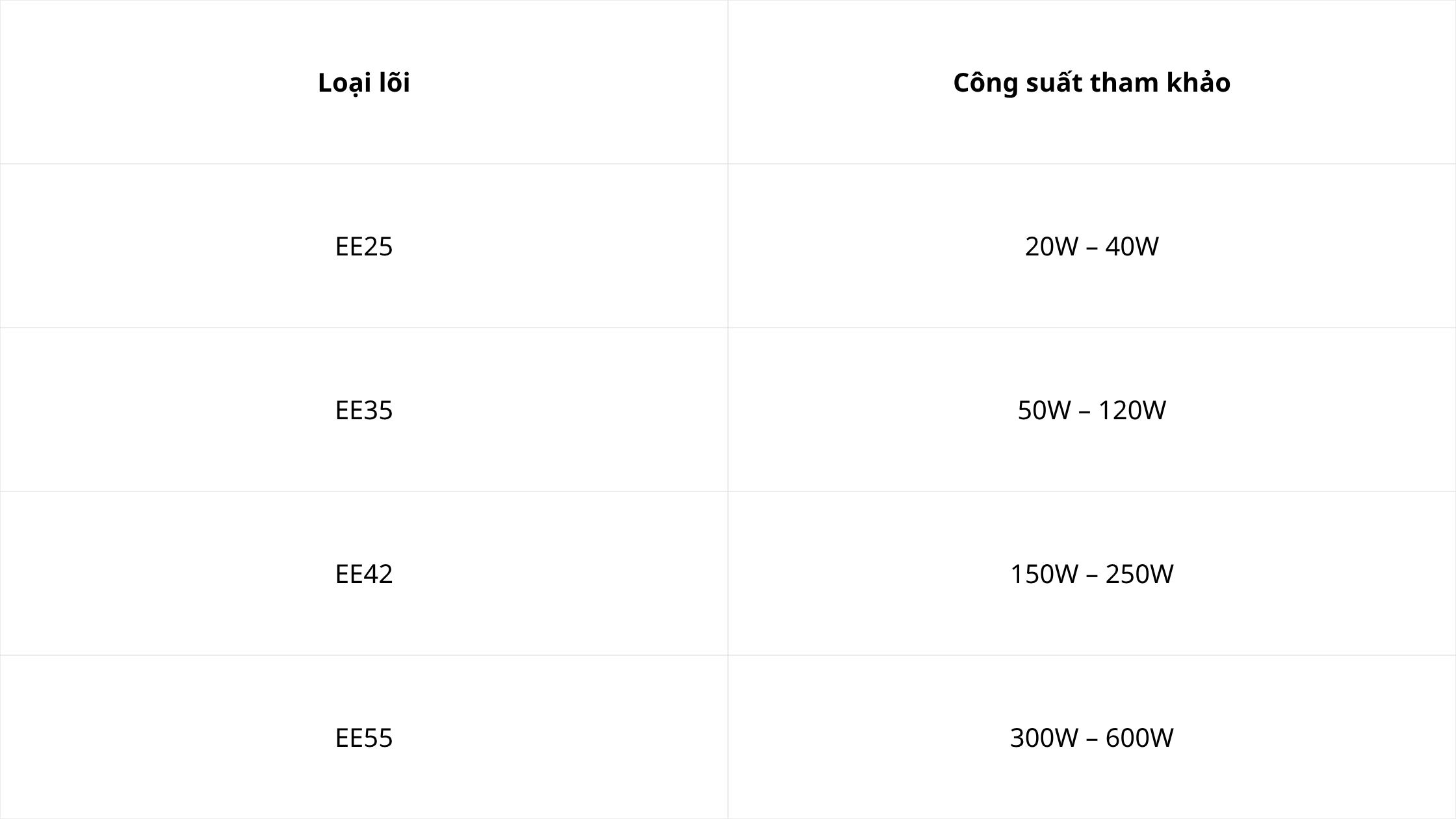

Bảng công suất tham khảo:

Với nguồn flyback nhỏ, bạn có thể chọn lõi EE25 hoặc EE35. Với inverter hoặc nguồn công suất lớn hơn, nên ưu tiên EE42, EE55 hoặc các lõi ferrite có kích thước phù hợp công suất thực tế. Nếu cần độ ổn định cao, nên chọn lõi ferrite chất lượng tốt như vật liệu N87 hoặc PC40.

Công Thức Tính Số Vòng Dây Biến Áp Xung

Tính số vòng dây là bước rất quan trọng khi tự quấn biến áp xung. Nếu số vòng sơ cấp quá ít, lõi dễ bão hòa, biến áp nóng và MOSFET có nguy cơ hỏng. Nếu số vòng quá nhiều, hiệu suất có thể giảm và khó bố trí dây trong cửa sổ lõi.

Công thức cơ bản thường dùng: N = V × 10⁸ / 4 × f × B × Ae

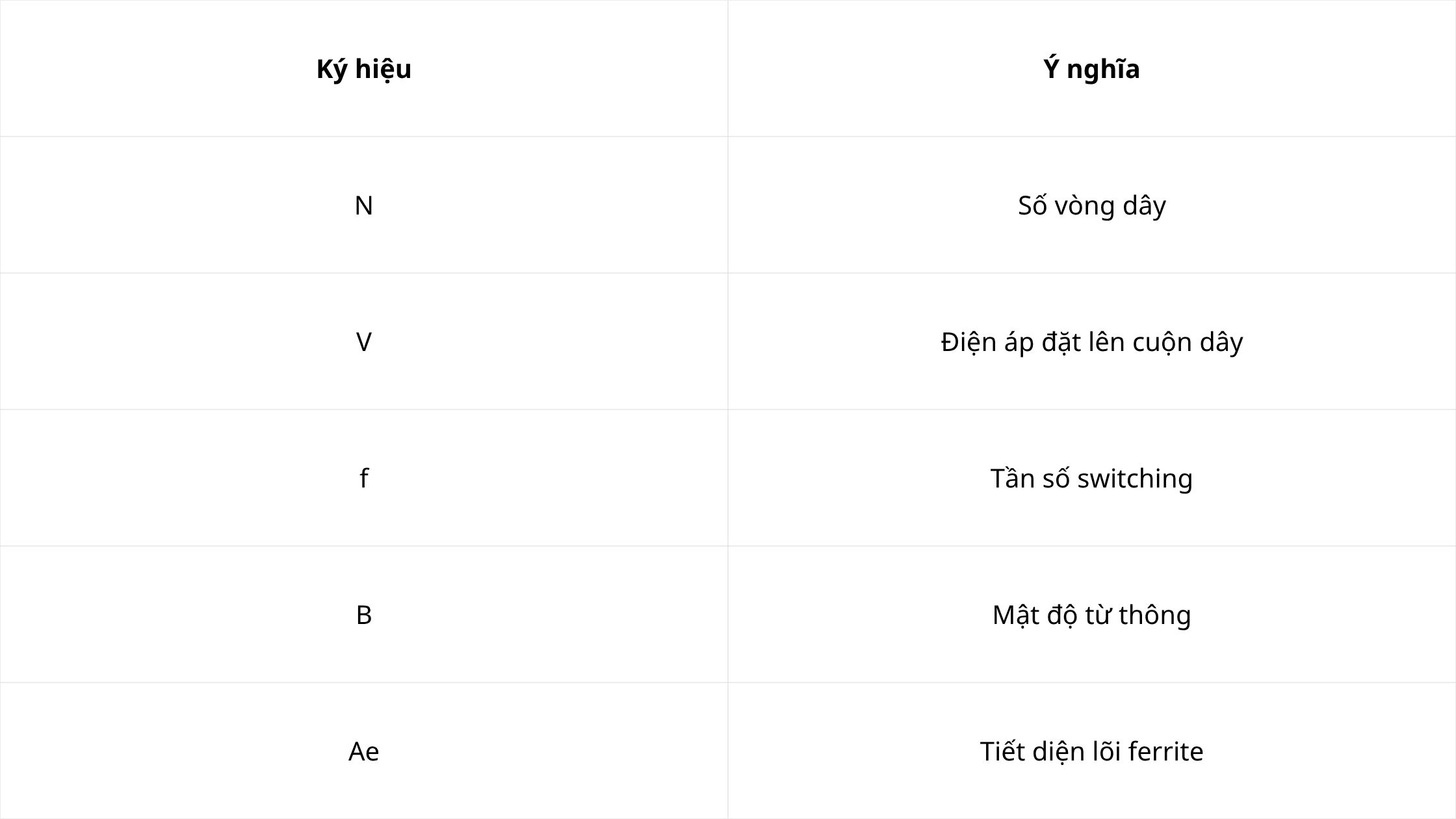

Trong đó:



Ví dụ, với một nguồn flyback dùng điện áp 220VAC, tần số switching khoảng 50kHz và lõi EE35, cuộn sơ cấp có thể nằm trong khoảng 80–100 vòng tùy thiết kế thực tế. Cuộn thứ cấp sẽ được tính theo điện áp đầu ra mong muốn và tỷ số vòng dây giữa sơ cấp – thứ cấp.

Lưu ý: công thức chỉ là nền tảng tính toán ban đầu. Khi làm thực tế, bạn vẫn cần kiểm tra nhiệt độ, điện áp đầu ra, dòng tải và độ ổn định của mạch.

Cách Chọn Dây Đồng Khi Quấn Biến Áp Xung

Dây đồng dùng để quấn biến áp xung cần phù hợp với dòng tải. Nếu dây quá nhỏ, biến áp dễ nóng, sụt áp và tổn hao lớn. Nếu dây quá to, dây khó quấn và có thể không đủ diện tích trong cửa sổ lõi.

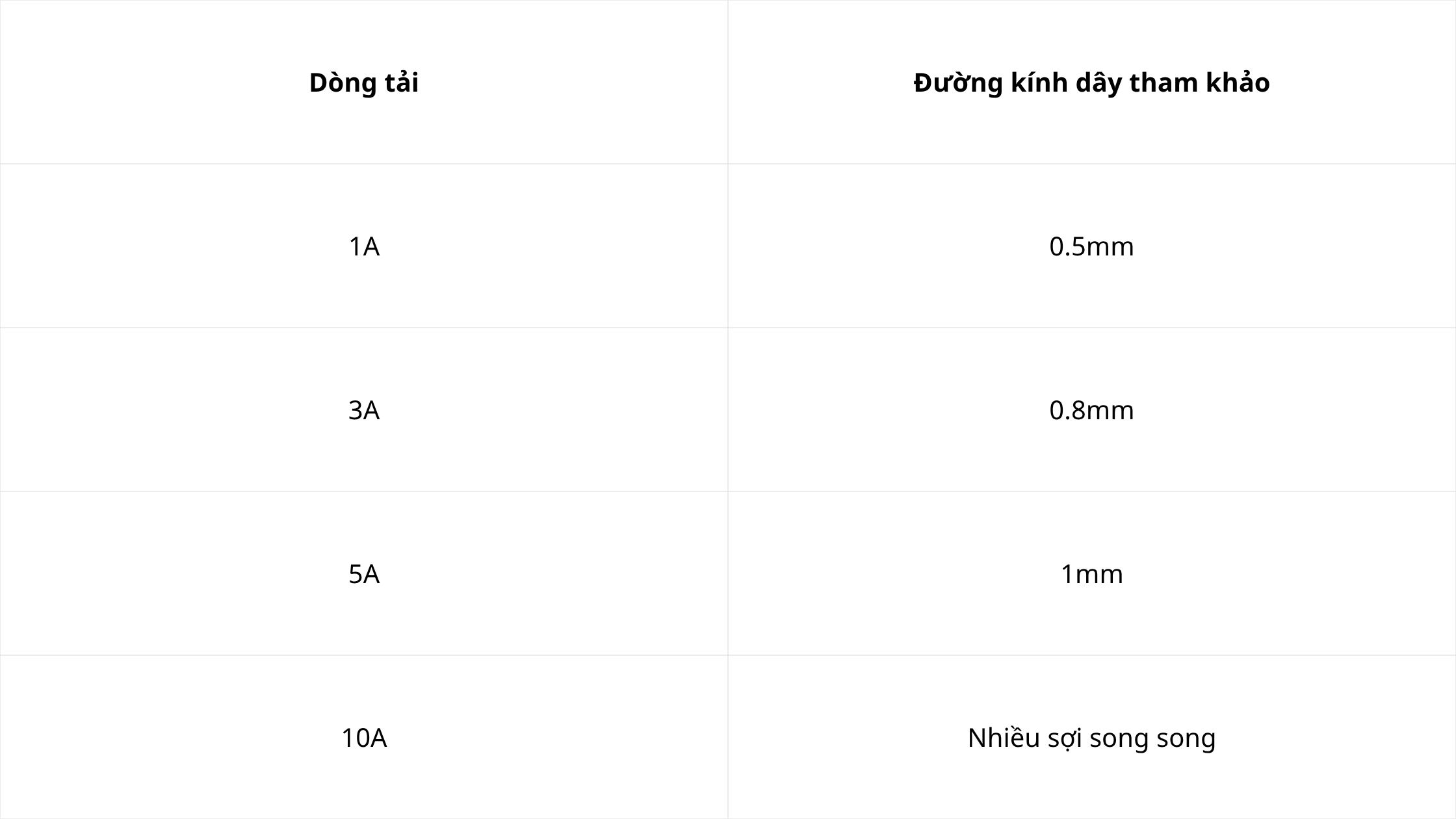

Bảng tham khảo nhanh:

Ở tần số cao, dòng điện thường có xu hướng chạy trên bề mặt dây, gọi là hiệu ứng bề mặt. Vì vậy, thay vì dùng một sợi dây quá lớn, nhiều trường hợp nên dùng nhiều sợi nhỏ song song hoặc dây litz để giảm tổn hao AC và giúp biến áp chạy mát hơn.

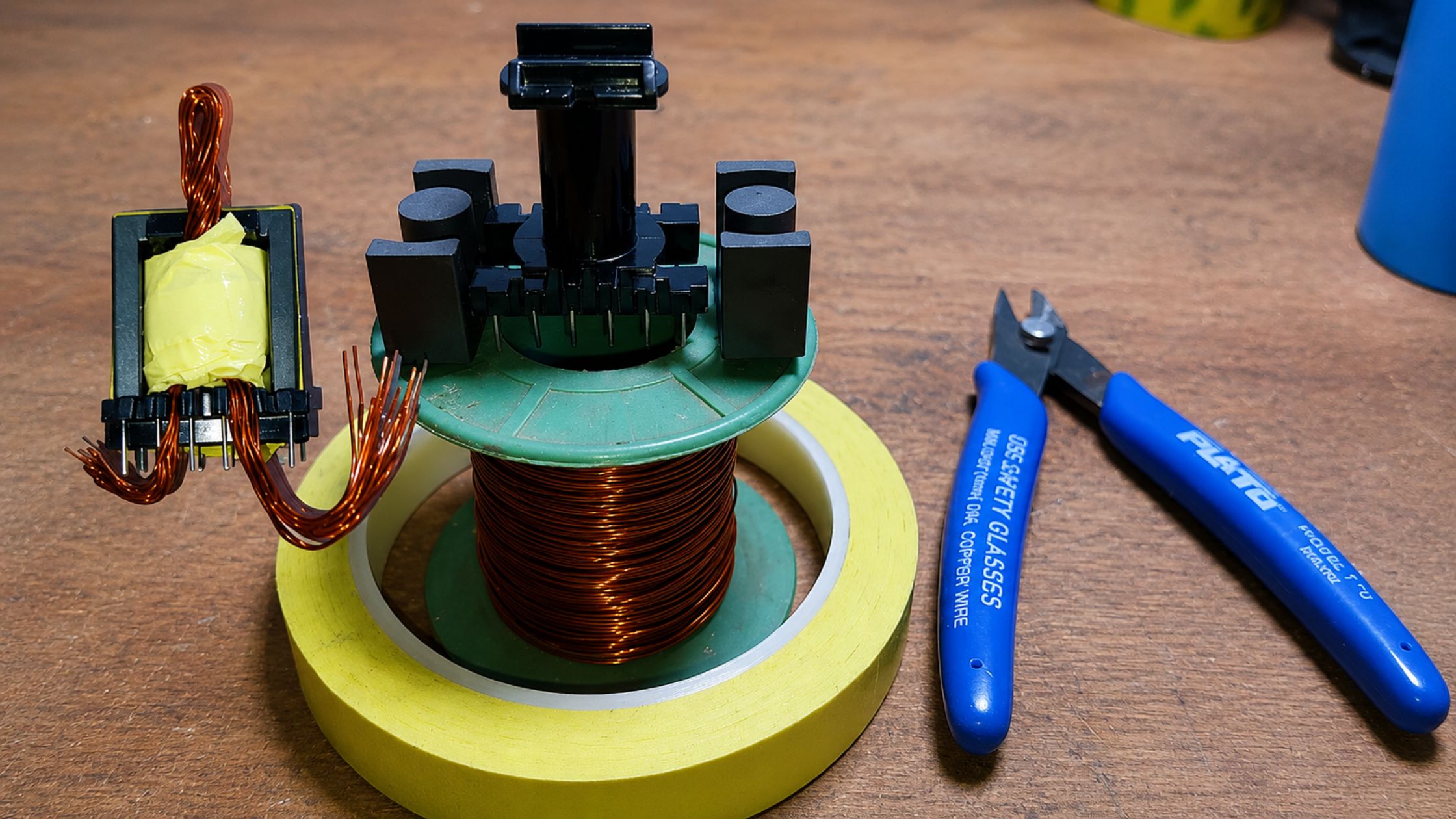

Hướng Dẫn Quấn Biến Áp Xung Thực Tế

Bước 1: Quấn Cuộn Sơ Cấp

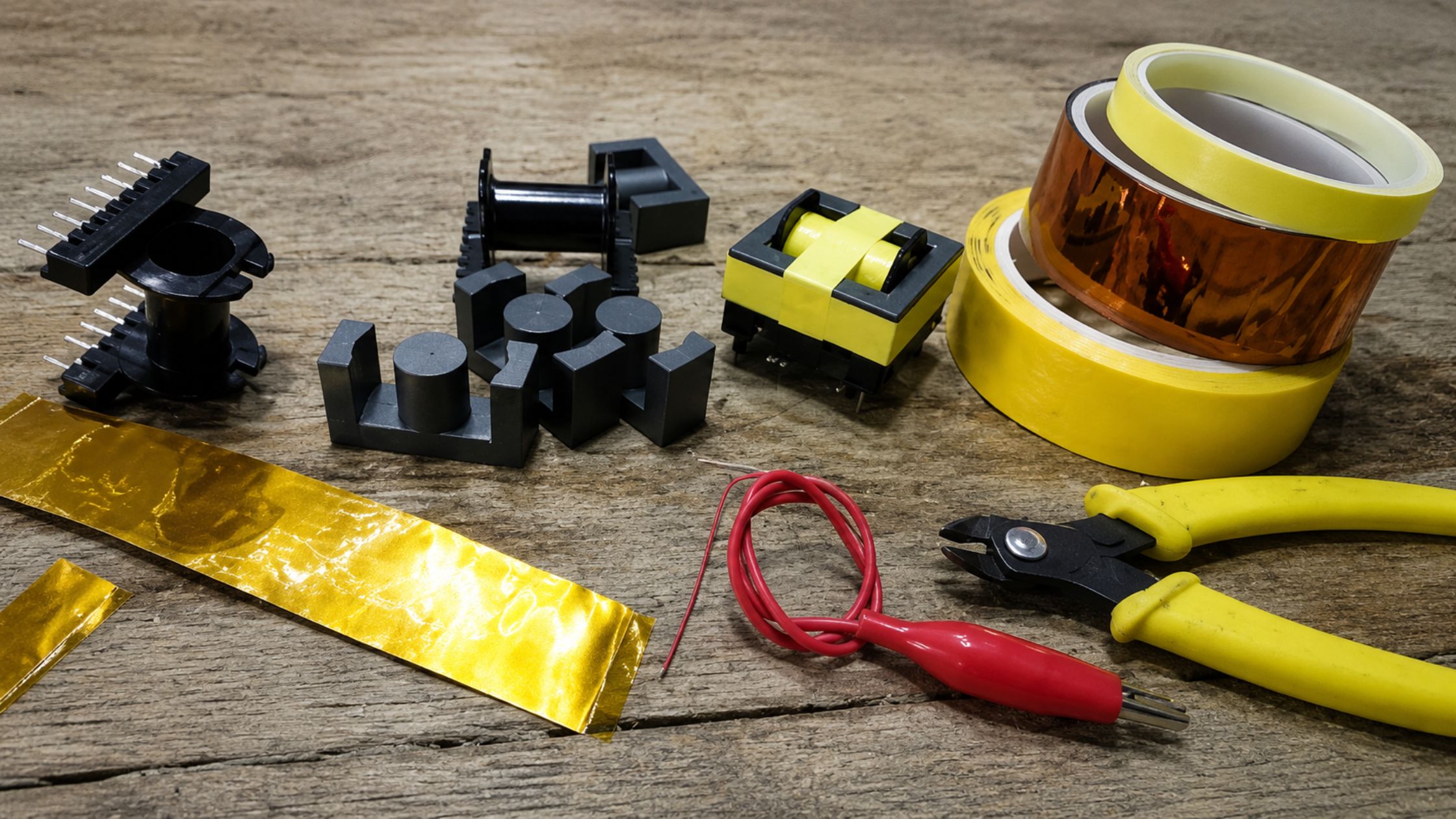

Cuộn sơ cấp cần được quấn đều tay, đúng số vòng, đúng chiều và hạn chế chồng chéo. Sau mỗi lớp dây, nên bọc một lớp cách điện bằng băng keo Kapton, giấy cách điện chịu nhiệt hoặc vật liệu cách điện phù hợp. Đây là bước quan trọng để tránh chạm vòng, phóng điện và rò điện áp cao.

Bước 2: Quấn Cuộn Hồi Tiếp

Cuộn hồi tiếp có nhiệm vụ giúp IC PWM nhận tín hiệu và duy trì dao động ổn định. Nếu cuộn hồi tiếp bị quấn sai phase, nguồn có thể không chạy, điện áp dao động hoặc MOSFET bị nóng bất thường. Khi quấn cuộn này, cần đánh dấu rõ đầu dây và chiều quấn để tránh đấu nhầm.

Bước 3: Quấn Cuộn Thứ Cấp

Cuộn thứ cấp cần được quấn gọn, dây đủ tiết diện và phù hợp với dòng đầu ra. Với nguồn dòng lớn, nên dùng nhiều sợi dây nhỏ song song để giảm nóng và giảm tổn hao. Khi quấn, cần giữ dây ngắn, chắc và hạn chế khoảng hở không cần thiết để giảm leakage inductance.

Bước 4: Cách Điện Giữa Các Lớp Dây

Cách điện là phần nhiều người DIY thường xem nhẹ, nhưng lại ảnh hưởng trực tiếp đến độ an toàn và độ bền của biến áp. Giữa các lớp dây, đặc biệt giữa sơ cấp và thứ cấp, nên dùng băng keo Kapton, giấy cách điện chịu nhiệt hoặc ống gen chịu nhiệt. Nếu cách điện kém, biến áp có thể bị rò điện, chạm vòng hoặc phóng điện khi hoạt động ở điện áp cao.

Các Lỗi Thường Gặp Khi Quấn Biến Áp Xung

Biến Áp Xung Bị Nóng

Biến áp bị nóng thường do thiếu vòng sơ cấp, lõi ferrite quá nhỏ, tần số switching không phù hợp hoặc lõi bị bão hòa từ. Ngoài ra, dây đồng quá nhỏ hoặc quấn không gọn cũng có thể làm tăng tổn hao và khiến biến áp nóng nhanh.

Nguồn Phát Tiếng Hú

Nguồn xung phát tiếng hú có thể do dây quấn lỏng, lõi ferrite rung, tần số PWM không ổn định hoặc mạch hồi tiếp hoạt động chưa tốt. Để khắc phục, có thể cố định lõi chắc chắn, tẩm keo cách điện, kiểm tra lại tần số switching và đảm bảo dây quấn không bị lỏng.

Cháy MOSFET

Cháy MOSFET là lỗi rất phổ biến khi tự quấn biến áp xung. Nguyên nhân có thể đến từ sai phase cuộn dây, lõi bão hòa, leakage inductance lớn, mạch feedback lỗi hoặc số vòng sơ cấp tính chưa đúng. Vì vậy, không nên cấp điện trực tiếp sau khi quấn xong mà cần test qua nguồn hạn dòng.

Điện Áp Ra Không Ổn Định

Điện áp đầu ra không ổn định có thể do tỷ số vòng dây sai, diode Schottky không phù hợp, tụ lọc kém, cuộn hồi tiếp sai hoặc mạch PWM chưa ổn định. Khi gặp lỗi này, cần kiểm tra lại từng phần thay vì chỉ thay đổi số vòng dây một cách cảm tính.

Cách Test Biến Áp Xung Sau Khi Quấn

Sau khi quấn xong, không nên cấp điện trực tiếp ngay. Trước tiên, cần đo thông mạch để kiểm tra dây có bị đứt hay không. Tiếp theo, kiểm tra xem các cuộn dây có bị chạm nhau hay không, đặc biệt là giữa sơ cấp và thứ cấp.

Nếu có thiết bị đo cảm kháng, bạn nên đo cảm kháng cuộn sơ cấp để đánh giá sơ bộ tình trạng lõi và số vòng dây. Nếu cảm kháng quá thấp bất thường, có thể biến áp bị quấn sai, lõi ghép chưa đúng hoặc có vấn đề ở khe hở từ.

Khi chạy thử lần đầu, nên dùng bóng đèn hạn dòng hoặc nguồn DC có giới hạn dòng để bảo vệ MOSFET và các linh kiện công suất. Đây là nguyên tắc rất quan trọng khi test nguồn xung DIY.

Mẹo Giúp Biến Áp Xung Chạy Mát Và Ổn Định

Để biến áp xung hoạt động ổn định, bạn không nên ép công suất vượt quá khả năng của lõi ferrite. Hãy chọn lõi đúng công suất, dùng MOSFET chất lượng tốt, diode Schottky tốc độ cao, tụ lọc phù hợp và tối ưu tần số PWM.

Ngoài ra, dây quấn cần gọn, chắc tay và có cách điện đầy đủ giữa các lớp. Với các mạch công suất cao, cần đặc biệt chú ý đến leakage inductance, khả năng tản nhiệt và độ chắc chắn của lõi ferrite. Một biến áp quấn đẹp chưa chắc đã chạy tốt, nhưng một biến áp quấn cẩu thả thì rất dễ sinh lỗi.

Ứng Dụng Của Biến Áp Xung

Biến áp xung được sử dụng rộng rãi trong rất nhiều thiết bị điện tử hiện đại như adapter laptop, nguồn máy tính ATX, inverter năng lượng mặt trời, bộ sạc pin, ampli class D, nguồn flyback DIY và các mạch nguồn công suất nhỏ đến lớn.

Có thể nói, hầu hết các thiết bị điện tử hiện nay đều có sự xuất hiện của nguồn xung, và biến áp xung chính là một trong những linh kiện cốt lõi quyết định hiệu suất, độ bền và độ ổn định của bộ nguồn.

Kết Luận

Tự quấn biến áp xung không chỉ giúp tiết kiệm chi phí mà còn giúp bạn hiểu sâu hơn về nguyên lý hoạt động của nguồn switching power supply. Muốn biến áp chạy ổn định, bạn cần tính đúng số vòng dây, chọn đúng lõi ferrite, dùng dây đồng phù hợp và cách điện cẩn thận giữa các lớp dây.

Với người mới DIY, đừng vội ép công suất cao ngay từ lần đầu. Hãy bắt đầu với mạch công suất nhỏ, test bằng nguồn hạn dòng và kiểm tra nhiệt độ trong quá trình chạy thử. Khi đã hiểu rõ cách biến áp xung hoạt động, bạn sẽ dễ dàng thiết kế, sửa chữa và tối ưu các bộ nguồn xung thực tế hơn.
