Mạch Công Suất Nguồn Đơn 36/72 Sò: Lựa Chọn Tối Ưu Cho Dàn Âm Thanh Sự Kiện Và KARAOKE Chuyên Nghiệp

Mạch công suất nguồn đơn 36/72 sò là giải pháp tối ưu cho những ai đang tìm kiếm hiệu suất cao uy lực trong hệ thống âm thanh. Với khả năng khuyết đại mạnh mẽ đầy uy lực, linh kiện chất lượng cao và thiết kế linh hoạt, mạch này đáp ứng đầy đủ các yêu cầu của một hệ thống âm thanh chuyên nhiệp. Trong bài viết này, chúng ta sẽ đi sâu vào đặc điểm nổi bật, cách lắp ráp và những lưu ý cần thiết khi sử dụng sản phẩm.



---

1. Đặc Điểm Nổi Bật Của Mạch Công Suất Nguồn Đơn 36/72 Sò

1.1. Chất Liệu Cao Cấp

Mạch được làm từ chất liệu phíp sợi thủy tinh FR4, đảm bảo độ bền và khả năng chống chịu tốt trong môi trường hoạt động cường độ cao. Loại vật liệu này không chỉ giúp mạch cứng cáp mà còn cách điện chống nhiễu đạt tiêu chuẩn, được thiết kế mạch đồng 2 lớp, đồng dầy 2 OZ tăng độ bền tối ưu về không gian, tránh được tình trạng công vênh gãy vỡ trong quá trình sử dụng và vận chuyển

1.2. Công Suất Mạnh Mẽ

• Công suất đạt 3600W/1 kênh 72 sò ở 8Ω, đáp ứng nhu cầu sử dụng cho các dòng MAIN công suất lớn.

• Công suất đỉnh lên tới 3600W/1 kênh 8Ω, với điều kiện sử dụng biến áp 135V AC/50A, nhôm tản nhiệt lớn và quạt tản nhiệt mạnh.

1.3. Linh Kiện Chất Lượng Cao

Mạch sử dụng sò 2SC5200+2SA1943 hoặc loại tương đương, có khả năng chịu điện áp cao (250V trở lên), đảm bảo hiệu suất hoạt động và tuổi thọ dài lâu. Ngoài ra, tụ nguồn có thể được mắc nối tiếp hoặc song song, phù hợp với nhu cầu cụ thể của người dùng.



---

2. Cách Lắp Ráp Mạch Công Suất Nguồn đơn 36/72 Sò

Lắp ráp đúng cách là yếu tố quyết định hiệu suất và độ bền của mạch công suất. Dưới đây là hướng dẫn từng bước chi tiết:

2.1. Chuẩn Bị Linh Kiện

• Tụ lọc: Chọn loại tụ có khả năng chịu điện áp phù hợp (63V ~ 125V hoặc 160V ~ 250V).

• Lựa chọn tụ lọc phù hợp:

  • Nếu dùng tụ vôn thấp (63V-125V), không cần thay đổi mạch. (mặc định là tụ nối tiếp dùng tụ vôn thấp)

  • Nếu dùng tụ vôn cao (160V-250V), cần sửa lại mạch thành đấu song song.

• Nhôm tản nhiệt Cho Mạch Công Suất Nguồn Đơn 36/72 Sò: Phải đủ lớn và dày để đảm bảo tản nhiệt hiệu quả.

• Quạt gió: Sử dụng quạt mạnh để hỗ trợ quá trình làm mát.

2.2. Lắp Tụ & Kiểm Tra Thông Mạch Trước Khi Lắp

1. Gắn tụ lọc vào mạch và kiểm tra thông mạch bằng đồng hồ vạn năng.

2. Dùng đồng hồ vạn năng đo thông mạch tại vị trí 2 con diode 1N5408:

   • Nếu lên 2 chiều: Có hiện tượng chạm mạch hoặc tụ lắp ngược cực. (xem lại tụ lọc nguồn)

   • Nếu lên 1 chiều: Mạch đã ổn, có thể cấp điện.

3. Cấp nguồn và đo điện áp:

   • Điện áp DC tại 2 diode 1N5408: +-70V ~ +-90V. Tùy thuộc nguồn vào chính

   • Nguồn +-15V tại chân IC 4558: Chân 4 là -15V và chân 8 là +15V.

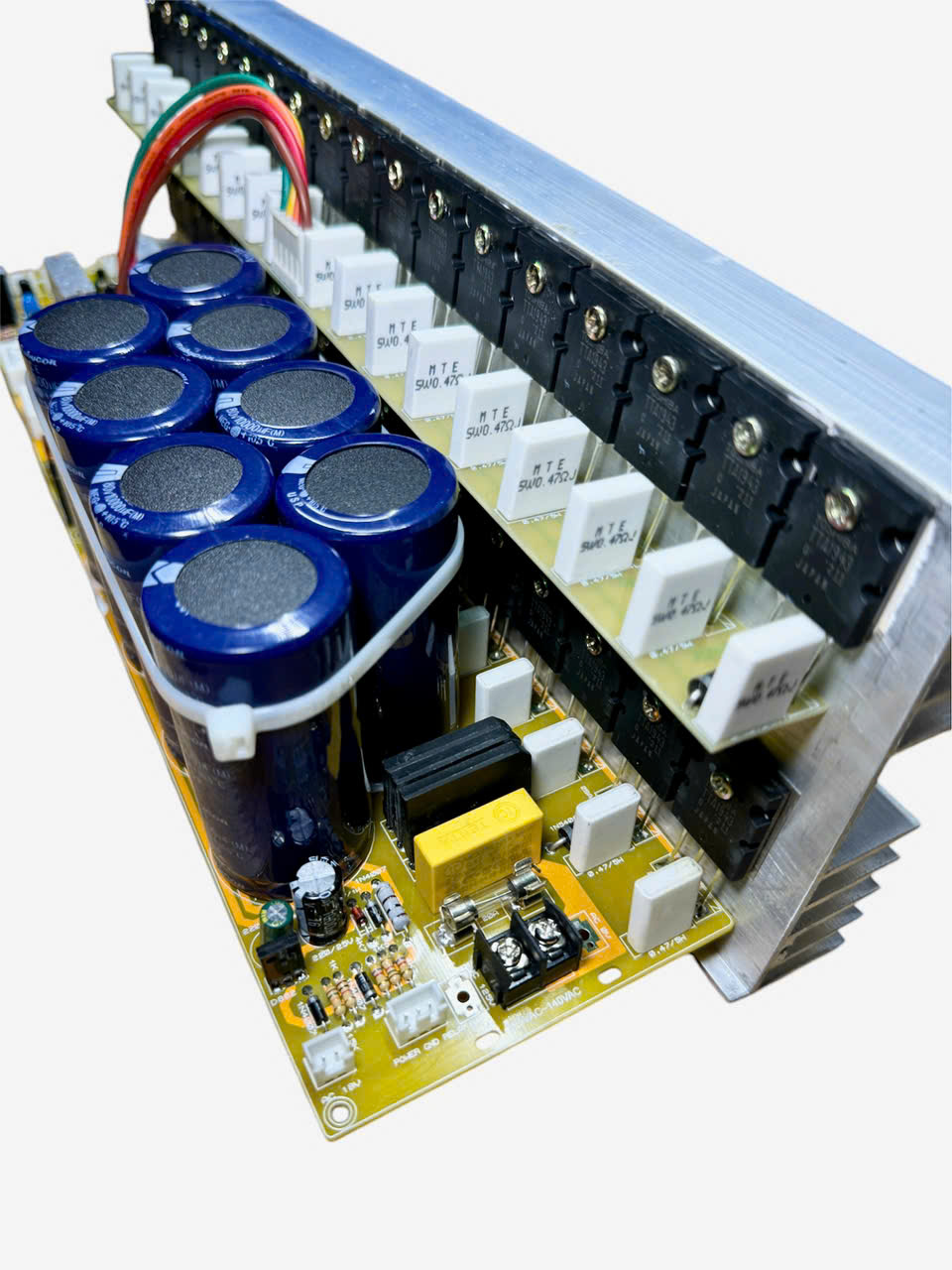

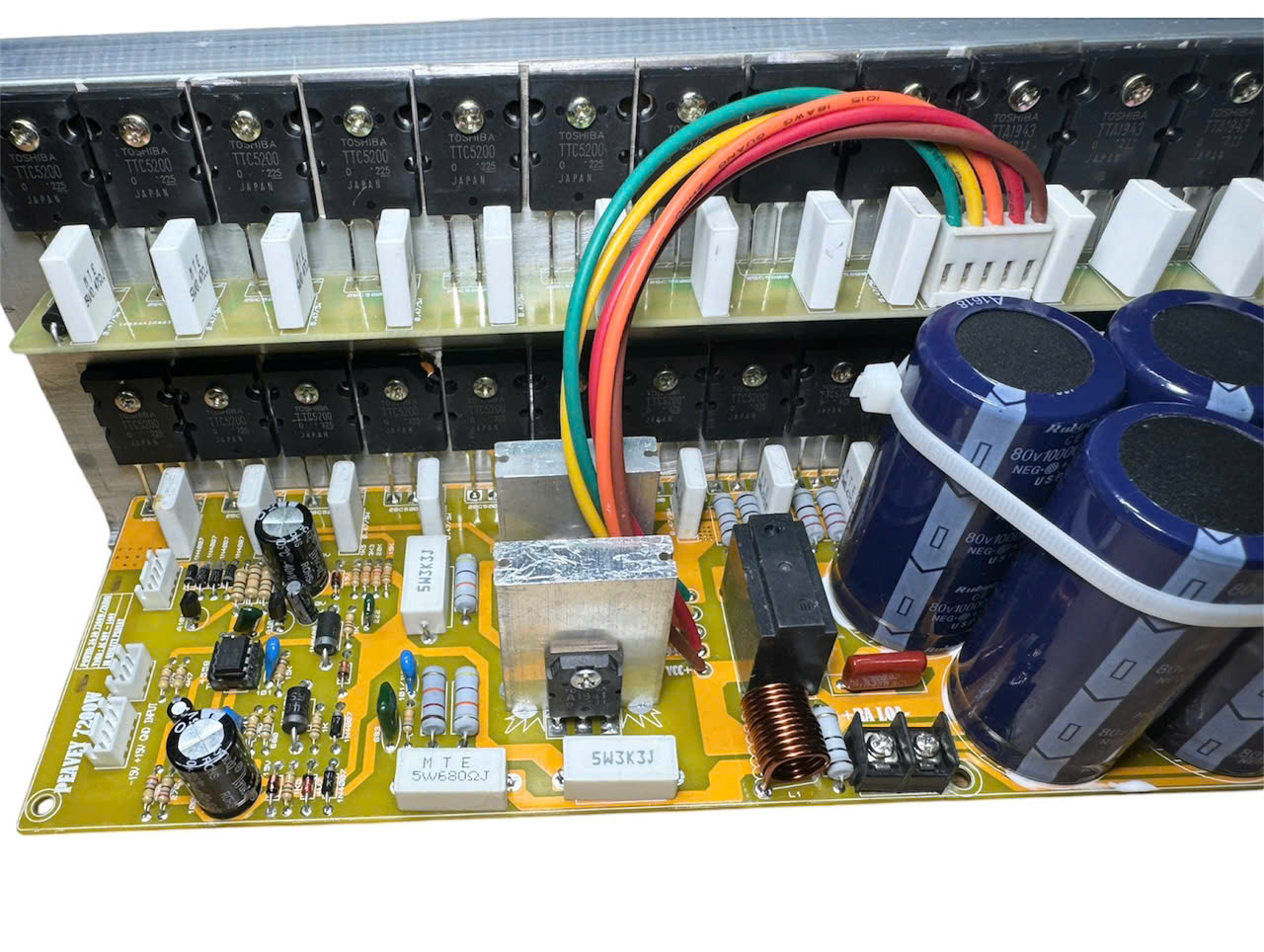

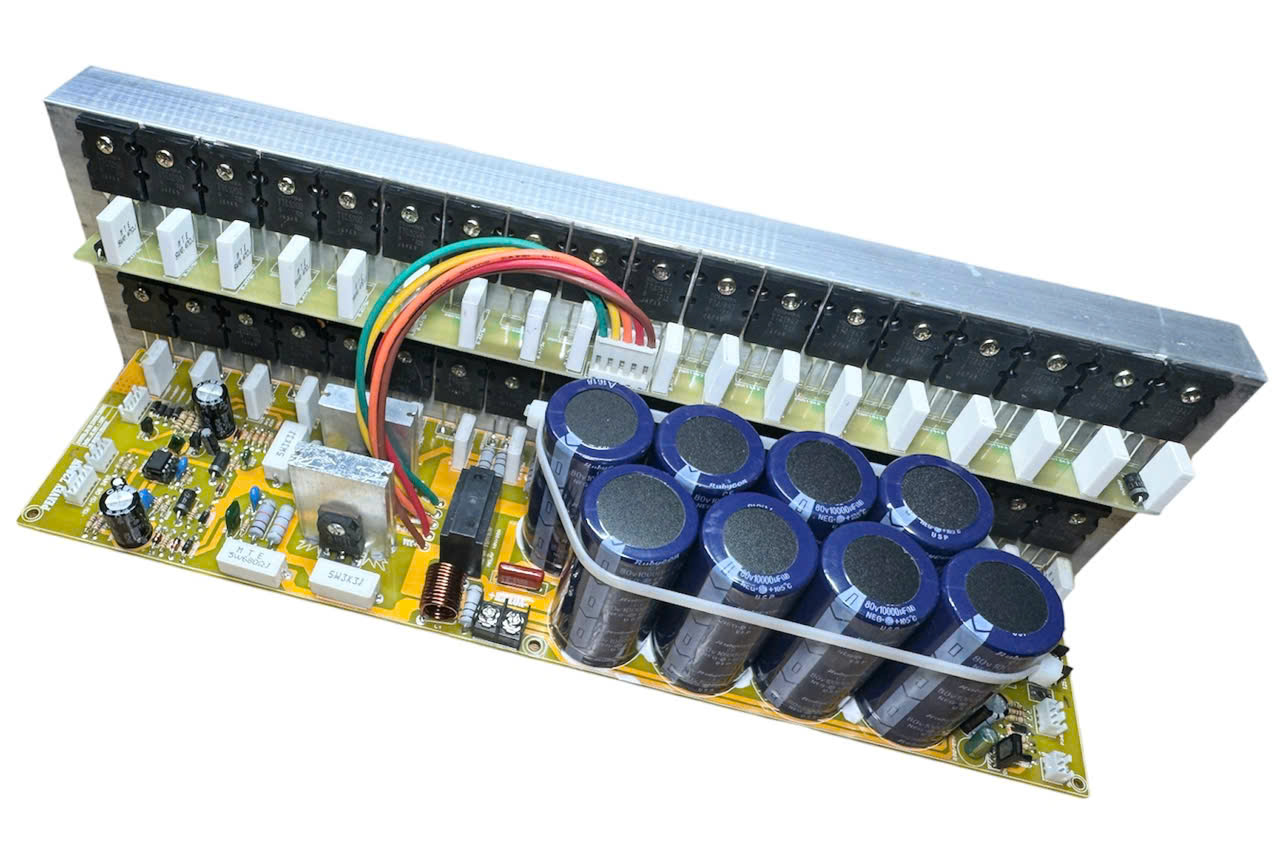

2.3. Lắp Sò Công Suất

1. Chọn sò công suất phù hợp cho Mạch Công Suất Nguồn Đơn 36/'72 Sò như 2SC5200 & 2SA1943 hoặc tuong đương, có áp chịu đựng từ 250v.

2. Làm phẳng bề mặt tiếp xúc của nhôm tản nhiệt, bôi thêm kem tản nhiệt để tăng hiệu quả làm mát.

3. Siết chặt ốc để đảm bảo sò tiếp xúc tốt với nhôm.

LƯU Ý: lúc vặn ốc thường hay tạo ra mạc nhôm sẽ làm đội sò lên, mạc nhôm làm cho sò không tiếp xúc tốt với nhôm dẫn đến không tản nhiệt kịp cho sò sẽ dễ bị chết sò.

1. Đo thông mạch lần cuối, đảm bảo không có sự cố trước khi cấp nguồn.

(Dùng đồng hồ vạn năng đo thông mạch tại vị trí 2 con diode 1N5408:

• Nếu lên 2 chiều: Có hiện tượng chạm mạch hoặc sò lắp bị sai hoặc chập mạch do hàn chì bị chạm chân. (xem kiểm tra lại toàn bộ mạch)

• Nếu lên 1 chiều: Mạch đã ổn, có thể cấp điện.)

---

3. Những Lưu Ý Khi Sử Dụng

3.1. Điều Kiện Hoạt Động

• Điện áp cấp: 90V ~ 140V AC. Nếu dưới 90V, công suất sẽ yếu; nếu trên 140V, dễ làm chết sò.

• Nguồn cấp relay: 15V ~ 25V. Quá thấp relay không đóng, quá cao dễ làm hỏng relay.

3.2. Chọn Loại Tụ Phù Hợp

• Nếu dùng tụ điện áp thấp (63V ~ 125V), sử dụng nguyên bản không cần sửa đổi.

• Nếu dùng tụ cao áp (160V ~ 250V), cần chỉnh sửa mạch để mắc song song tụ nguồn.

• Chọn loại tụ chất lượng tương đối tốt trở lên, tụ kém chất lượng sẽ gây ra phù tụ, xì tụ, âm thanh bị méo. Mạch này xuất âm bằng tụ nên sẽ ảnh hưởng nhiều bỡi tụ nguồn (ở mạch tụ vừa lọc nguồn và xuất âm)

3.3. Bảo Dưỡng Và Kiểm Tra Định Kỳ

• Kiểm tra các linh kiện thường xuyên và phải bôi thêm keo cố định các linh kiện nếu các bạn lắp cho loa kéo di động hoặc đi sự kiện.

• Vệ sinh bụi bẩn bề mặt nhôm tản nhiệt và quạt gió, đảm bảo thông thoáng để hoạt động được ổn định.

• Kiểm tra dung lượng của tụ lọc định kỳ theo mức độ sử dụng nhiều hay ít và cũng tùy thuộc vào chất lượng của tụ lọc. Nếu chất lượng tụ là trung bình thì nên kiểm tra 06 tháng 1 lần.

• Dung lượng tụ lọc bị giảm cũng sẽ ảnh hưởng nghiêm trọng đến chất âm vì tụ lọc ở mạch này đãm nhận 2 nhiệm vụ.



---

4. Ứng Dụng Thực Tiễn

Mạch công suất nguồn đơn 36/72 sò được thiết kế để thay thế các dòng MAIN công suất lớn chạy nguồn đơn trên thị trường. Với khả năng cung cấp hiệu suất ổn định, sản phẩm này phù hợp với các dàn âm thanh chuyên nghiệp trong hội trường, sân khấu, hoặc các hệ thống âm thanh ngoài trời, KARAOKE di động…vv.

Lợi Ích Khi Sử Dụng

• Hiệu suất cao, đáp ứng nhu cầu sử dụng lâu dài.

• Linh kiện dễ dàng thay thế, tiết kiệm chi phí bảo trì.

• Thiết kế tối ưu, giúp người dùng dễ dàng tùy chỉnh theo nhu cầu.

• Rất ít khi hỏng vặt, nếu có bị hỏng cũng rất ít phá hỏng linh kiện (thường nếu có hỏng thì khoản 1 đến 2 cặp sò)

• Rất dễ dàng sửa chữa, có kinh nghiệm cơ bản xem qua hướng dẫn là làm được.



---

5. Thông Số Kỹ Thuật Chi Tiết

Đặc Điểm	Thông Tin
Chất liệu bo mạch	Sợi thủy tinh FR4
Loại sò sử dụng	2SC5200+2SA1943 hoặc tương đương
Điện áp cấp chính	90V ~ 140V AC
Điện áp relay	15V ~ 25V
Kích thước mạch	382mm x 92mm
Công suất đỉnh	3800W/1 kênh 8Ω
Công suất tối đa	3600W/1 kênh 72 sò
Xuất xứ	Việt Nam, Bỡi linhkienquynhdien

---

Kết Luận

Mạch công suất nguồn đơn 36/72 sò không chỉ đáp ứng nhu cầu công suất lớn mà còn mang lại sự linh hoạt và độ bền cao. Đây là lựa chọn hoàn hảo cho những ai muốn nâng cấp hệ thống âm thanh với hiệu suất tối đa. Với thiết kế tối ưu, sản phẩm dễ dàng lắp đặt và sử dụng, giúp bạn khai thác tối đa tiềm năng của hệ thống âm thanh chuyên nghiệp.

Hãy cân nhắc sản phẩm này cho hệ thống của bạn để trải nghiệm sự khác biệt!
