Cách Tính Tụ Điện Cho Motor 3 Pha Chạy 1 Pha Đơn Giản, Dễ Áp Dụng

Trong thực tế sửa chữa điện dân dụng và cơ khí, nhiều trường hợp chỉ có nguồn điện 1 pha 220V nhưng lại cần sử dụng motor 3 pha. Khi đó, giải pháp phổ biến nhất là dùng tụ điện để tạo lệch pha, giúp motor có thể khởi động và hoạt động ổn định.

Tuy nhiên, nếu chọn sai tụ đề hoặc tụ ngậm, motor có thể chạy yếu, rung mạnh, nóng bất thường hoặc cháy dây quấn. Bài viết dưới đây sẽ giúp bạn hiểu cách tính tụ điện cho motor 3 pha chạy 1 pha một cách đơn giản, dễ áp dụng và sát thực tế.

Vì sao motor 3 pha chạy 1 pha cần tụ đề và tụ ngậm?

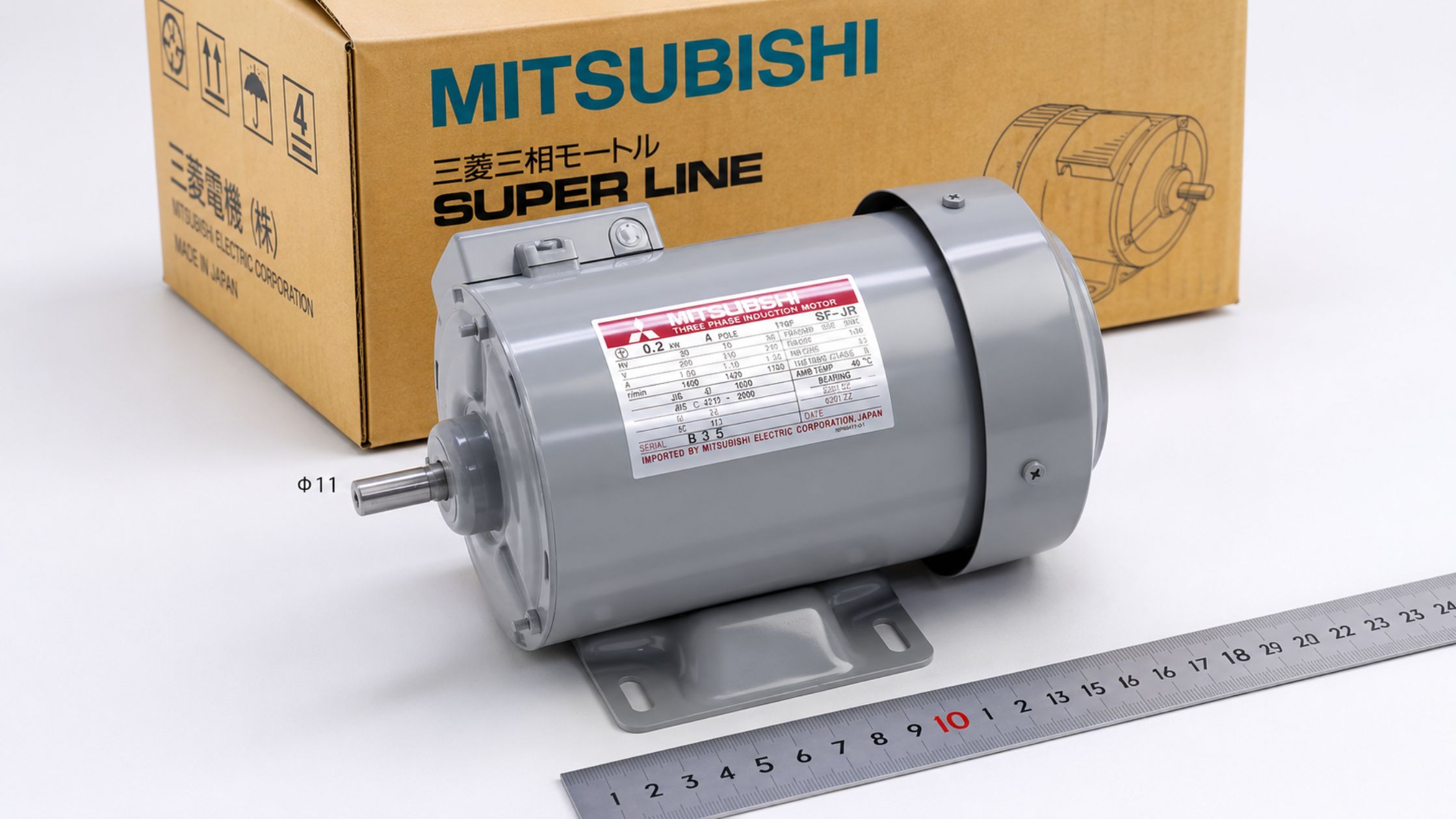

Motor 3 pha được thiết kế để hoạt động với 3 dòng điện lệch pha nhau 120°. Khi sử dụng nguồn điện 1 pha 220V, motor sẽ thiếu góc lệch pha nên không thể tự khởi động như bình thường.

Lúc này, tụ điện sẽ đóng vai trò tạo “lệch pha giả” để tạo mô-men khởi động cho motor, giúp motor quay đúng chiều và duy trì khả năng vận hành ổn định.

Trong đó, tụ đề có nhiệm vụ hỗ trợ khởi động, còn tụ ngậm giúp motor duy trì mô-men khi hoạt động liên tục. Nếu chọn sai trị số tụ, motor rất dễ bị yếu, rung, nóng hoặc cháy cuộn dây.

Công thức tính tụ điện cho motor 3 pha chạy 1 pha

Công thức thực tế thường dùng: C(μF) ≈ 70 × P(kW) / U(V)

Trong đó, C là điện dung tụ cần dùng, đơn vị là µF; P là công suất motor, đơn vị là kW; U là điện áp nguồn, thường là 220V.

Đây là công thức nhanh, dễ áp dụng cho đa số motor dân dụng và công nghiệp nhỏ.

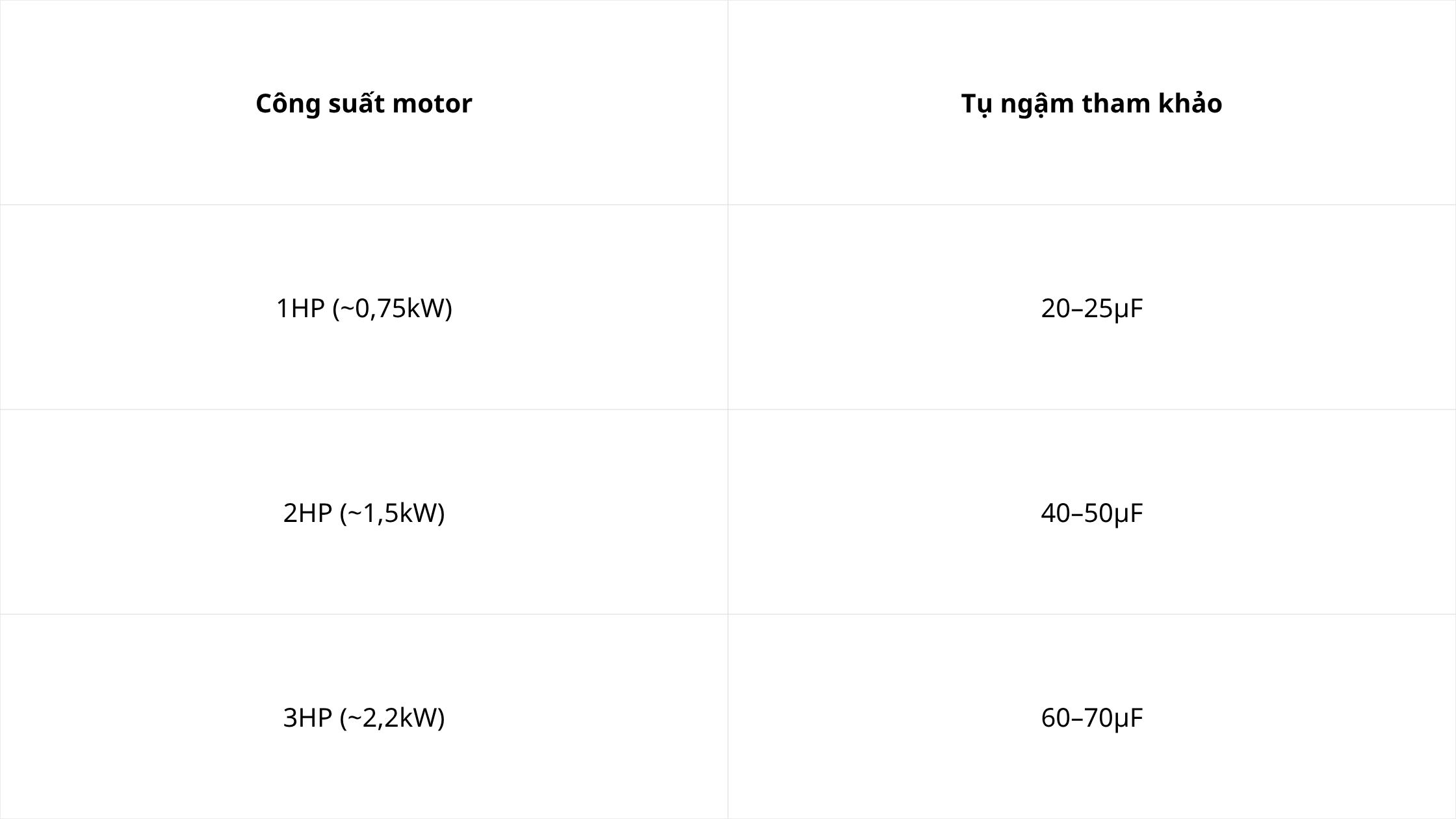

Bảng quy đổi nhanh công suất motor sang µF

Với tải nặng như máy bơm nước, máy nén khí hoặc máy cơ khí tải lớn, nên dùng thêm tụ đề có giá trị khoảng 2–3 lần tụ ngậm để motor khởi động mạnh hơn.

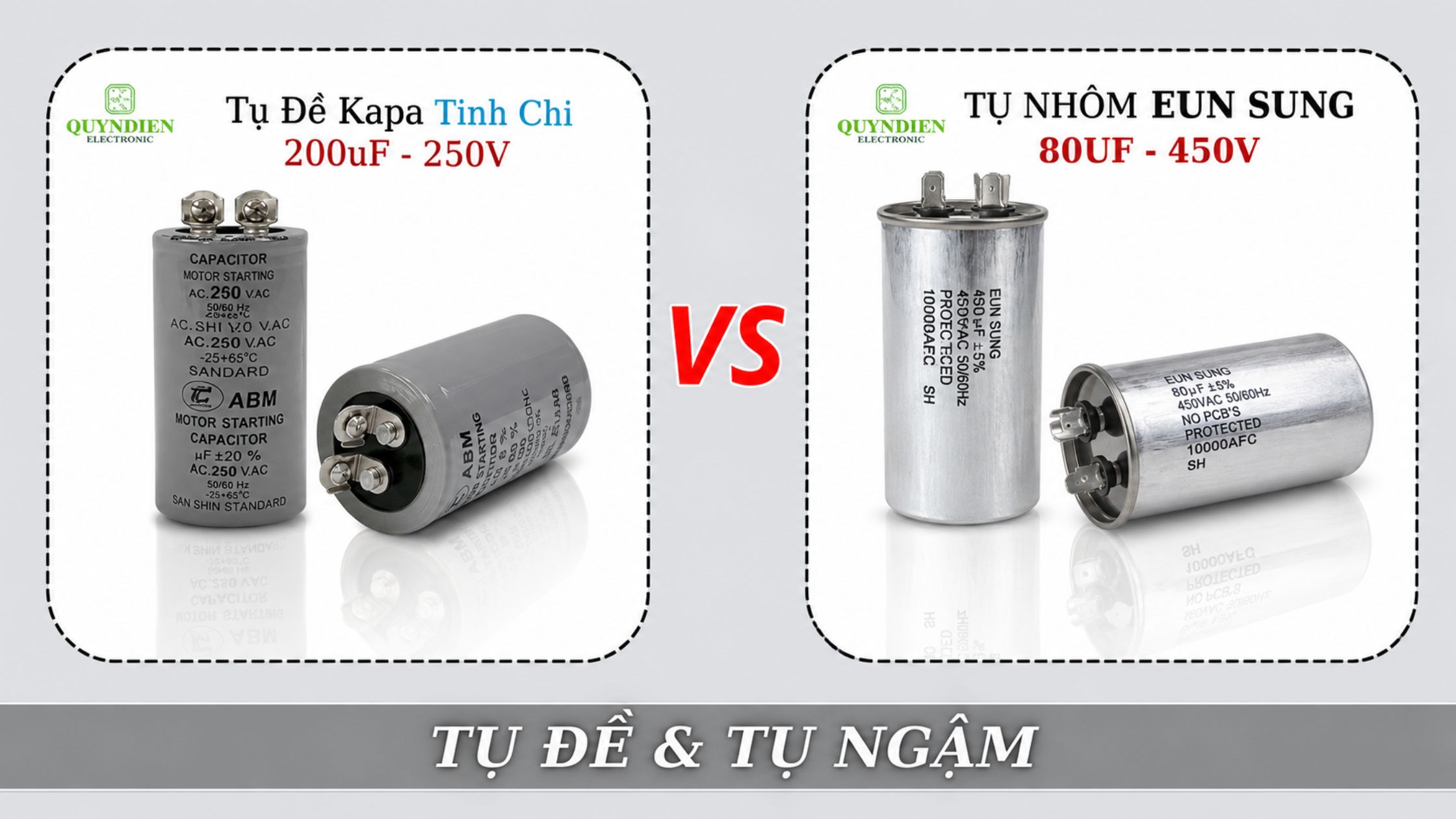

Phân biệt tụ đề và tụ ngậm

Nhiều người mới học điện thường nhầm lẫn hai loại tụ này, dẫn đến đấu sai hoặc chọn sai trị số.

Tụ đề chỉ hoạt động lúc khởi động, có điện dung lớn và phải được ngắt sau khi motor đạt tốc độ. Trong khi đó, tụ ngậm hoạt động liên tục, giúp motor chạy ổn định và có điện dung nhỏ hơn tụ đề.

Nếu để tụ đề hoạt động liên tục, motor rất dễ quá nhiệt và cháy dây quấn.

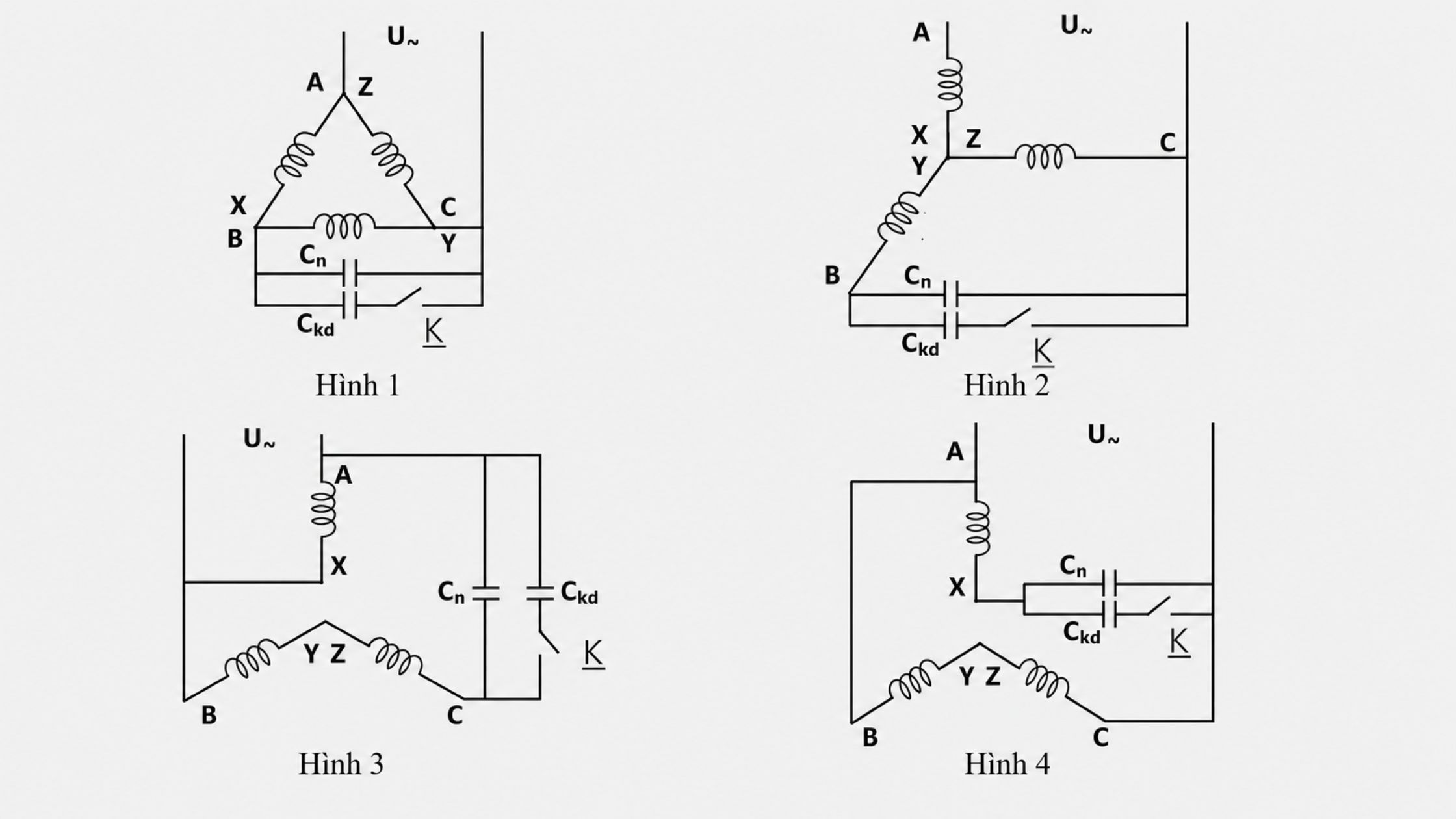

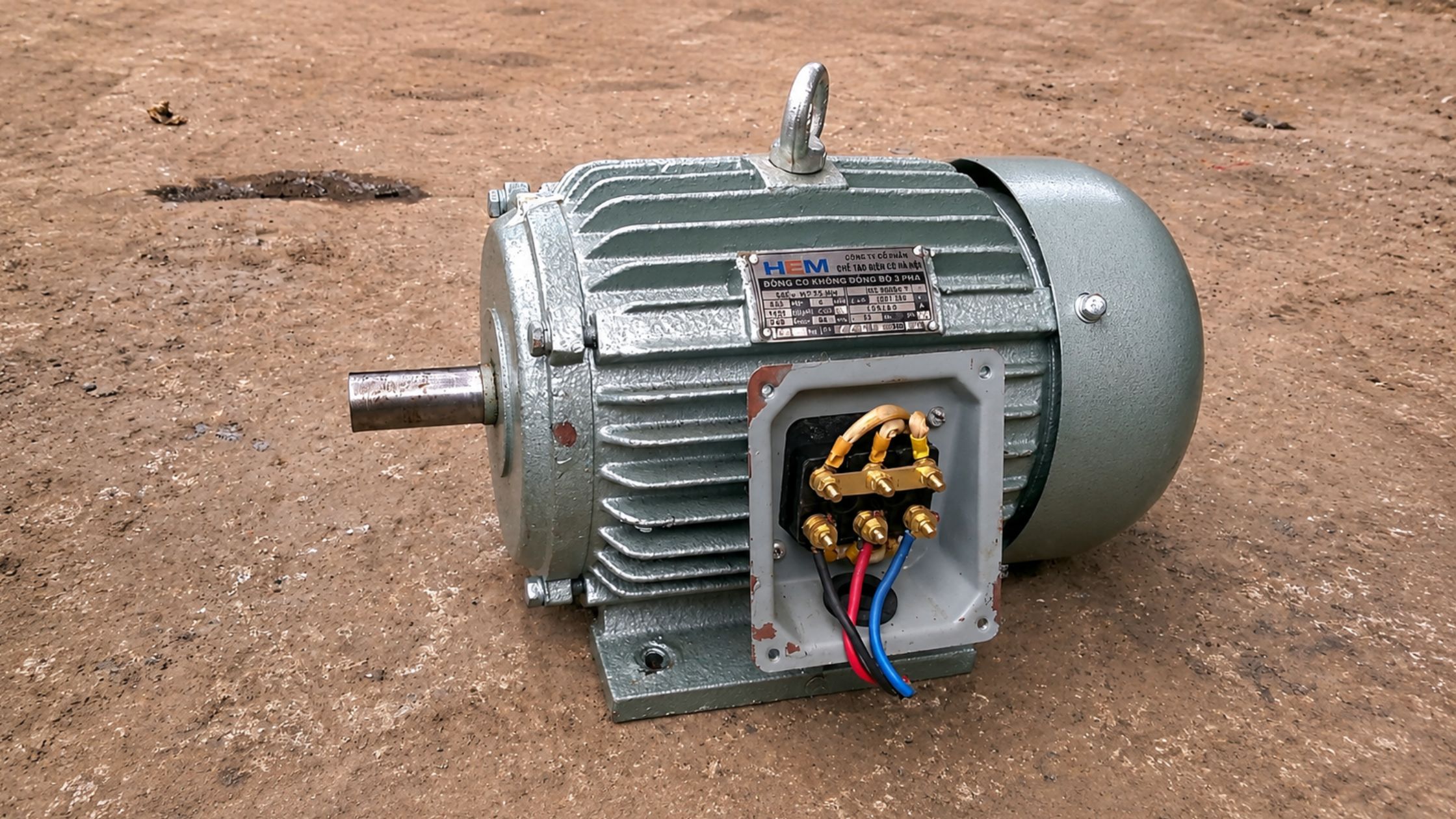

Sơ đồ đấu tụ cho motor 3 pha chạy 1 pha

Nguyên lý đấu tụ cơ bản gồm: xác định cuộn chạy chính và cuộn phụ, cuộn chính nối trực tiếp vào nguồn 220V, tụ ngậm nối giữa cuộn chính và cuộn phụ. Riêng tụ đề sẽ mắc song song với tụ ngậm thông qua công tắc hoặc relay, chỉ hoạt động lúc khởi động.

Đây là kiểu đấu phổ biến cho motor máy bơm, quạt công nghiệp và máy cơ khí nhỏ.

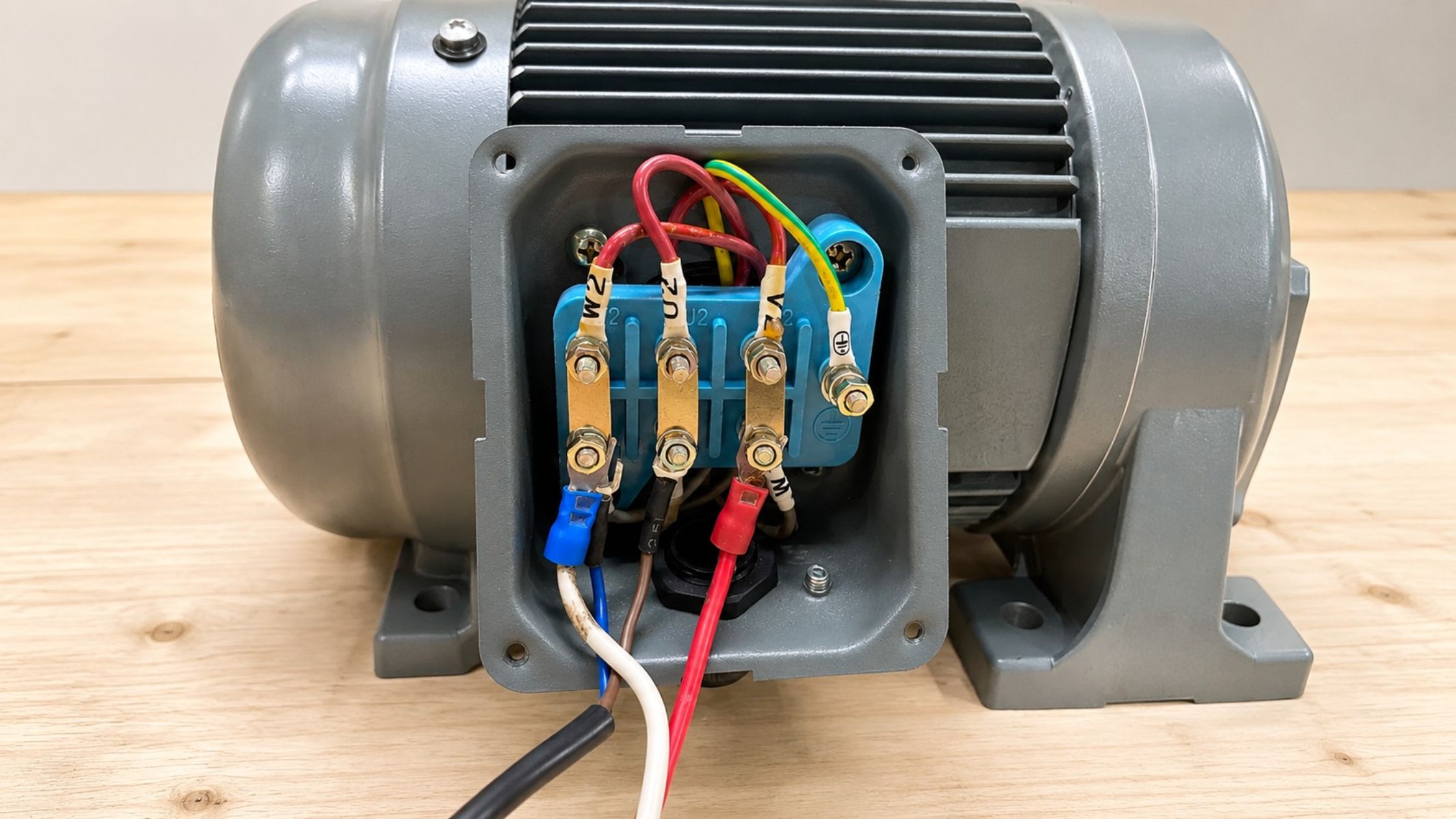

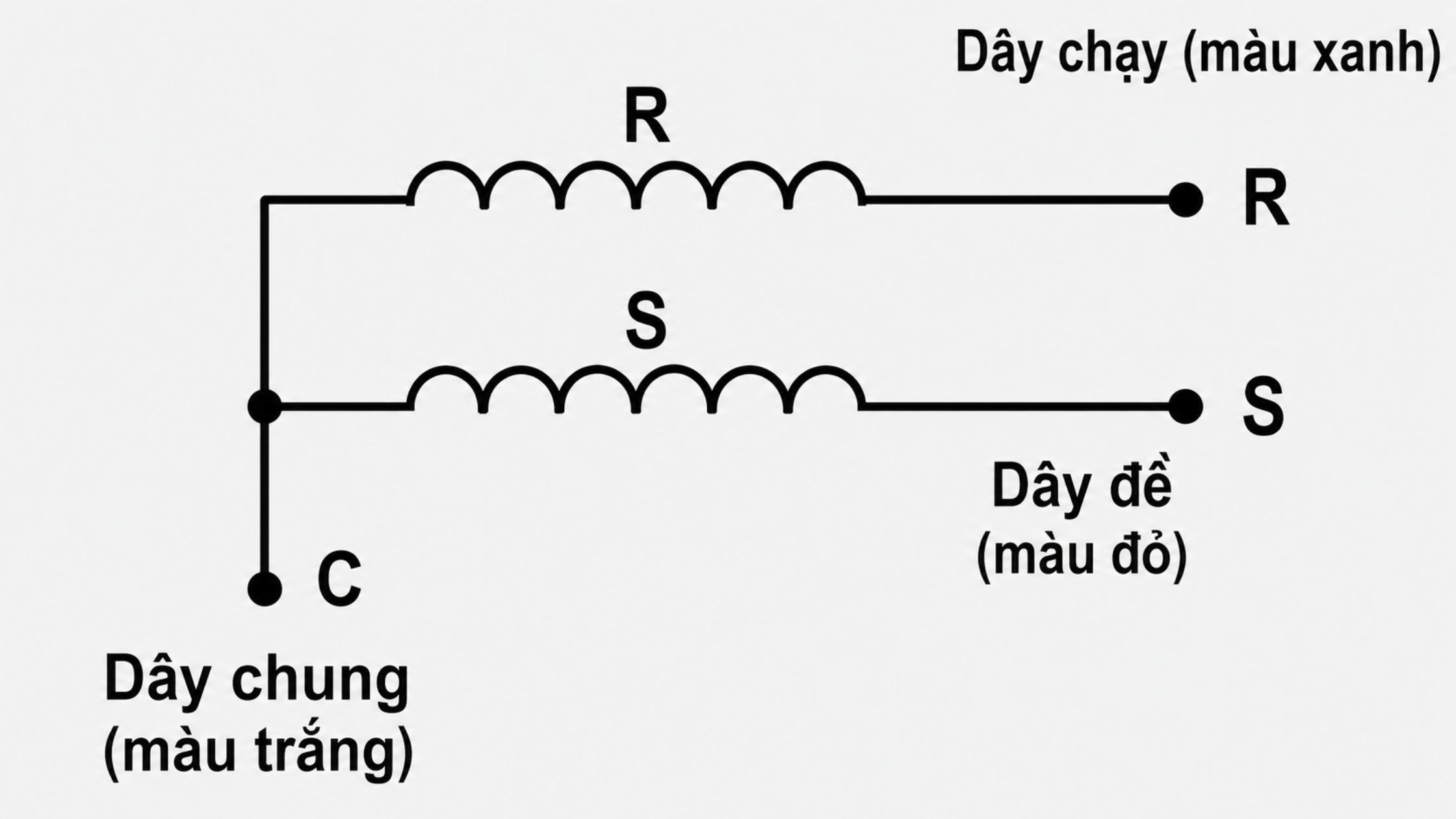

Cách xác định cuộn chính và cuộn phụ

Có thể dùng đồng hồ đo điện trở để xác định. Cuộn có điện trở nhỏ hơn là cuộn chạy chính, còn cuộn có điện trở lớn hơn là cuộn phụ.

Sau khi xác định, nên đánh dấu dây để tránh nhầm khi đấu tụ. Đây là bước nhỏ nhưng rất quan trọng, đặc biệt khi sửa motor cũ hoặc motor đã mất sơ đồ dây.

Ví dụ thực tế: Motor 2HP dùng tụ bao nhiêu?

Với motor 2HP, tương đương khoảng 1,5kW, tụ ngậm thường dùng khoảng 40–50µF, còn tụ đề có thể dùng khoảng 80–100µF.

Nếu motor kéo tải nặng như máy bơm nước hoặc máy nén khí, nên ưu tiên mức tụ cao hơn trong dải cho phép để motor khởi động khỏe hơn. Tuy nhiên, vẫn cần theo dõi nhiệt độ motor trong quá trình chạy thử để tránh dùng tụ quá lớn.

Ứng dụng thực tế của tụ đề và tụ ngậm

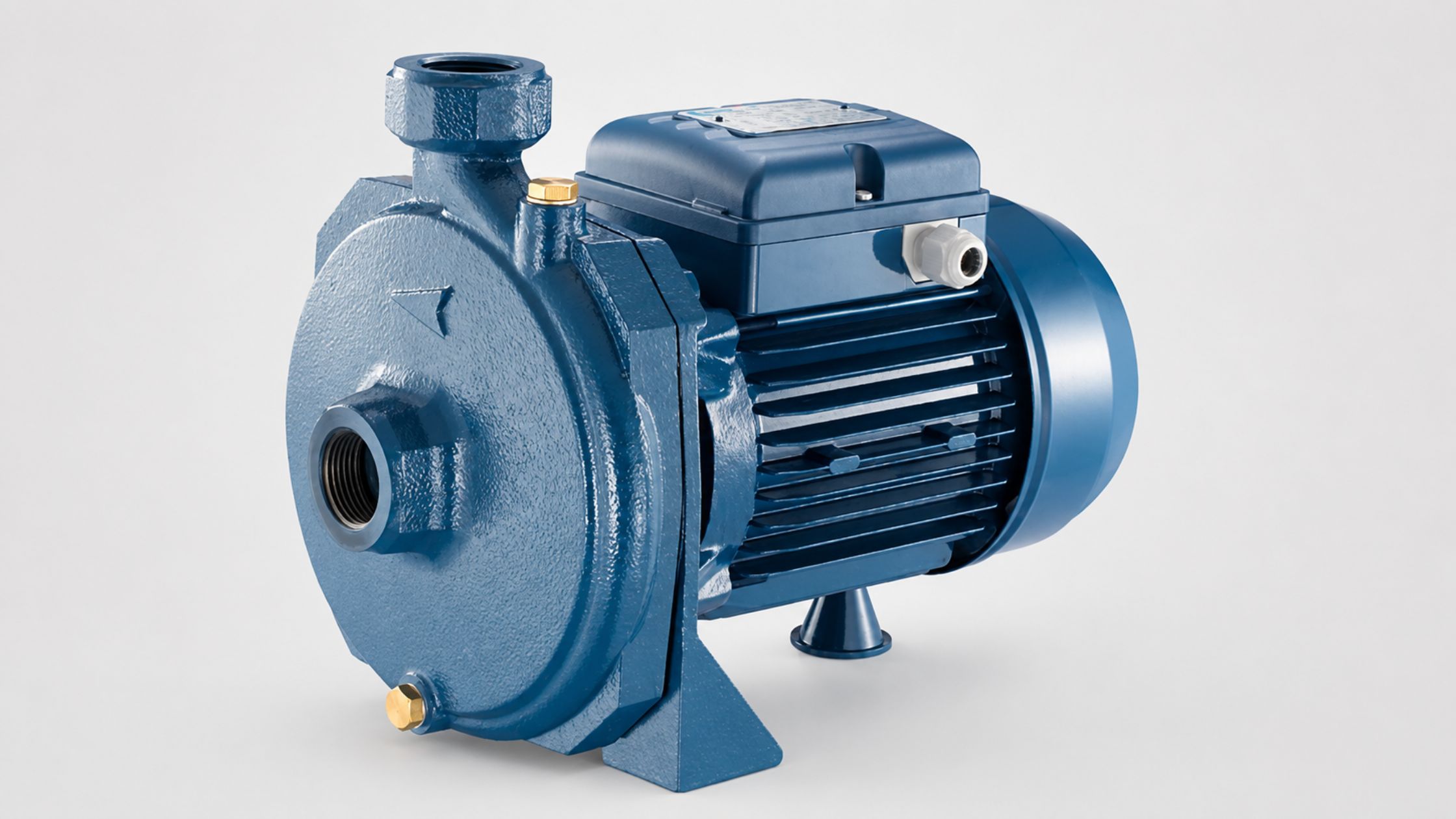

Máy bơm nước

Máy bơm nước cần mô-men khởi động lớn nên thường dùng tụ đề lớn kết hợp tụ ngậm để motor vừa khởi động khỏe, vừa chạy ổn định.

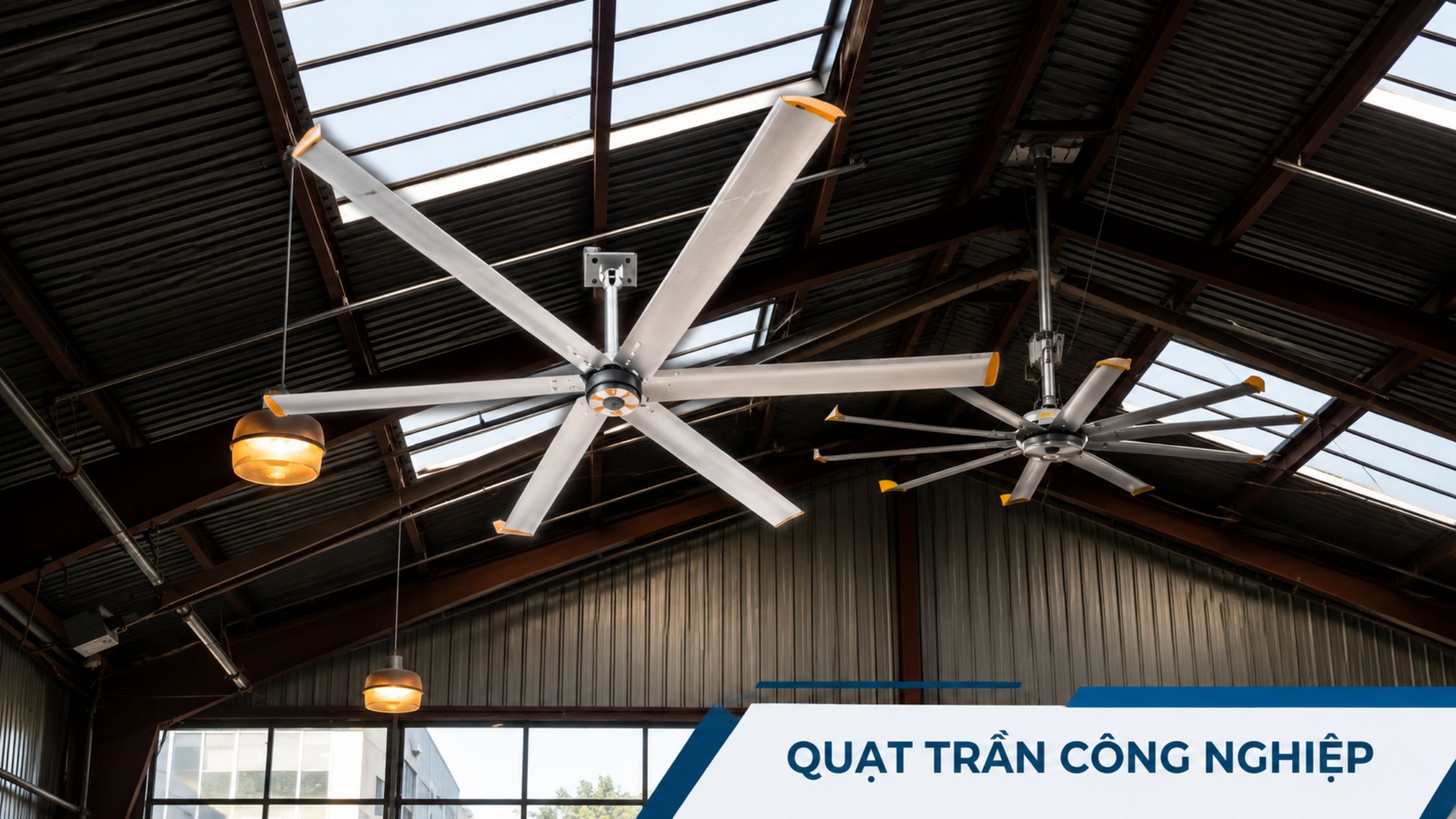

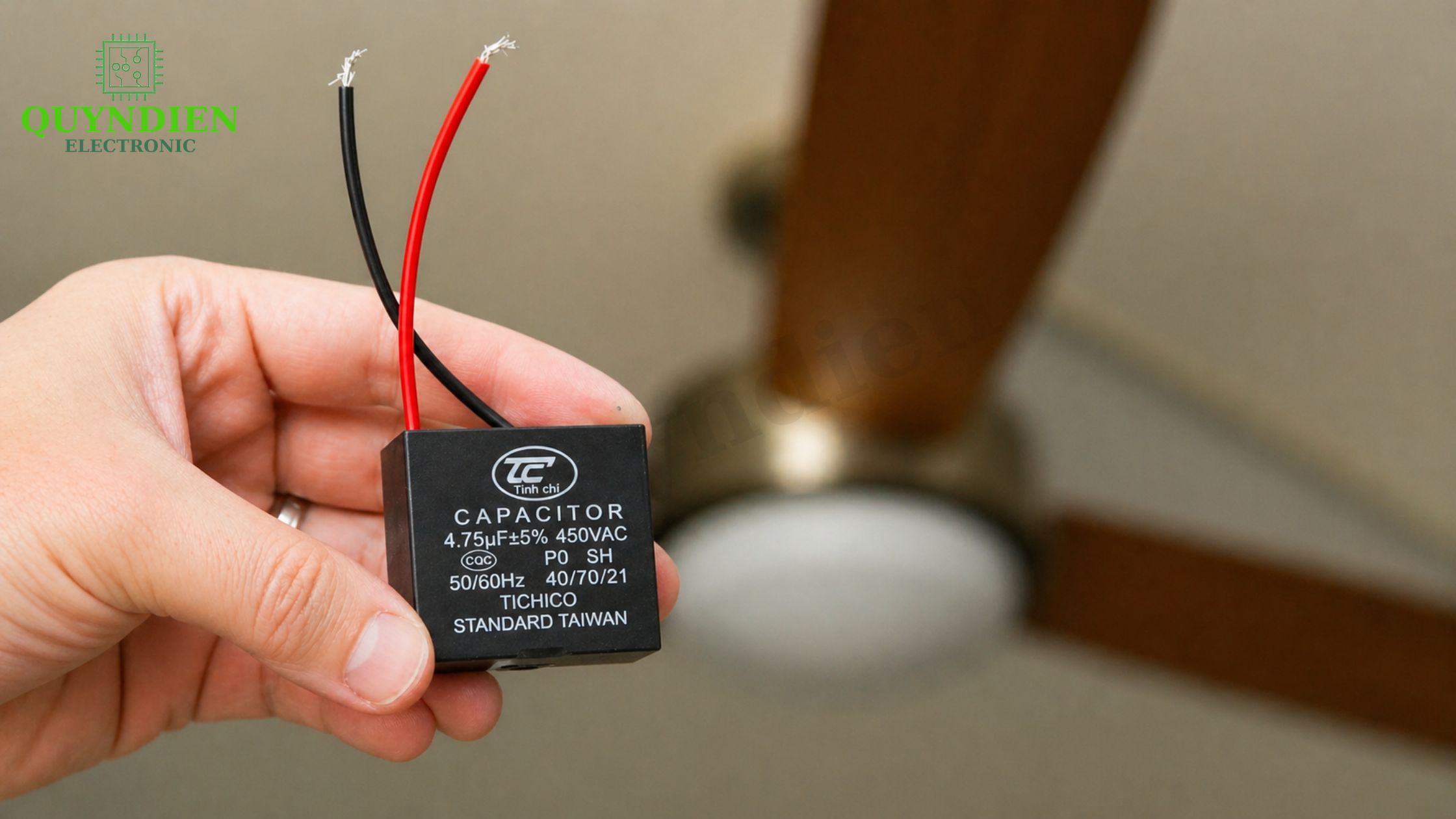

Quạt công nghiệp và quạt trần công suất lớn

Tụ giúp tạo lệch pha cho cuộn phụ, hỗ trợ quạt khởi động và vận hành êm hơn.

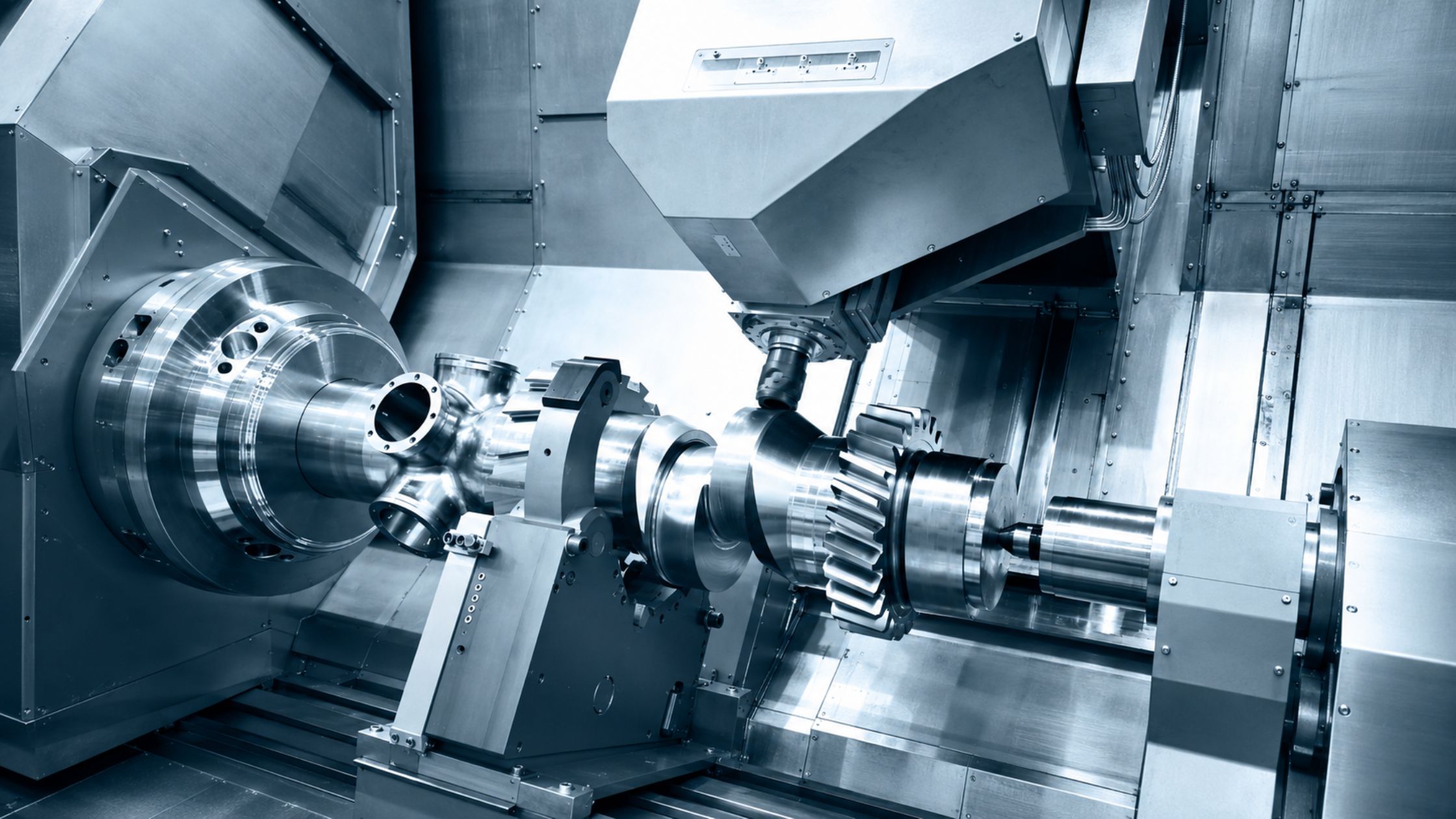

Máy cơ khí nhỏ

Với các máy cơ khí nhỏ, tụ điện giúp tận dụng motor 3 pha trong trường hợp không có sẵn nguồn điện 3 pha, tiết kiệm chi phí thay motor hoặc kéo lại nguồn điện.

So sánh dùng tụ và dùng biến tần

Dùng tụ điện

Giải pháp dùng tụ điện có ưu điểm là chi phí thấp, dễ lắp đặt và tận dụng được motor có sẵn. Tuy nhiên, công suất thực tế thường chỉ đạt khoảng 60–70%, nên không phù hợp với các tải quá nặng hoặc yêu cầu vận hành liên tục ở công suất cao.

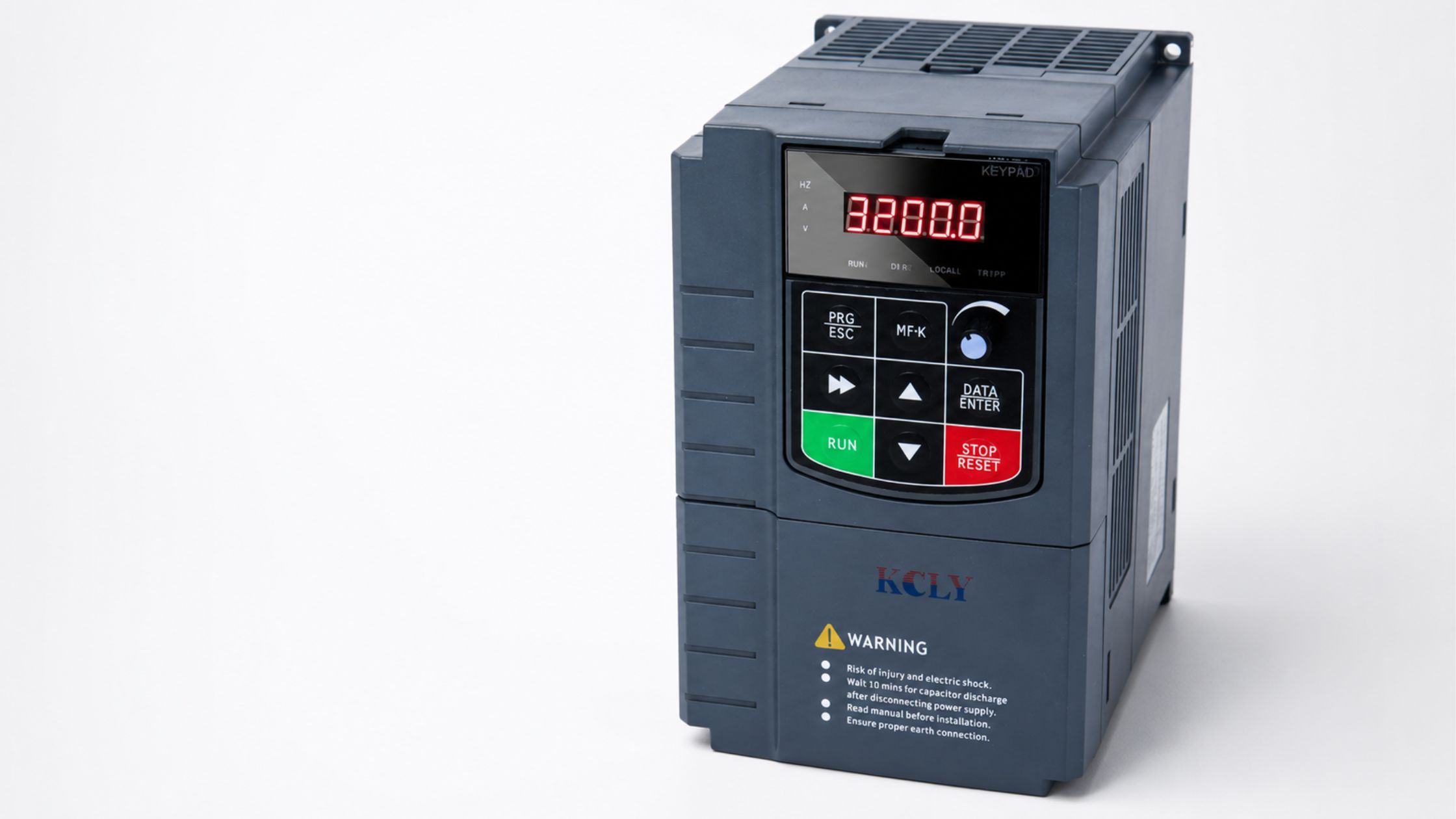

Dùng biến tần

Dùng biến tần giúp motor chạy gần đủ công suất, điều tốc mượt hơn, an toàn và ổn định hơn. Nhược điểm là chi phí cao hơn nhiều lần so với dùng tụ điện.

Với nhu cầu dân dụng hoặc sửa chữa nhỏ, giải pháp dùng tụ vẫn rất phổ biến vì tiết kiệm, dễ thực hiện và phù hợp với nhiều trường hợp thực tế.

Sai lầm thường gặp khi tính tụ điện

Nhiều trường hợp motor hỏng do chọn tụ sai, chẳng hạn như dùng tụ đề motor 1 pha cho motor 3 pha, không phân biệt tụ đề và tụ ngậm, chọn tụ quá lớn hoặc quá nhỏ, dùng tụ trôi nổi sai trị số hoặc không kiểm tra tải thực tế trước khi lắp.

Đây là những nguyên nhân phổ biến khiến motor nóng nhanh, chạy yếu, rung mạnh hoặc cháy dây quấn. Vì vậy, khi thay tụ cần kiểm tra kỹ công suất motor, loại tải và tình trạng thực tế của motor.

Nên chọn thương hiệu tụ nào?

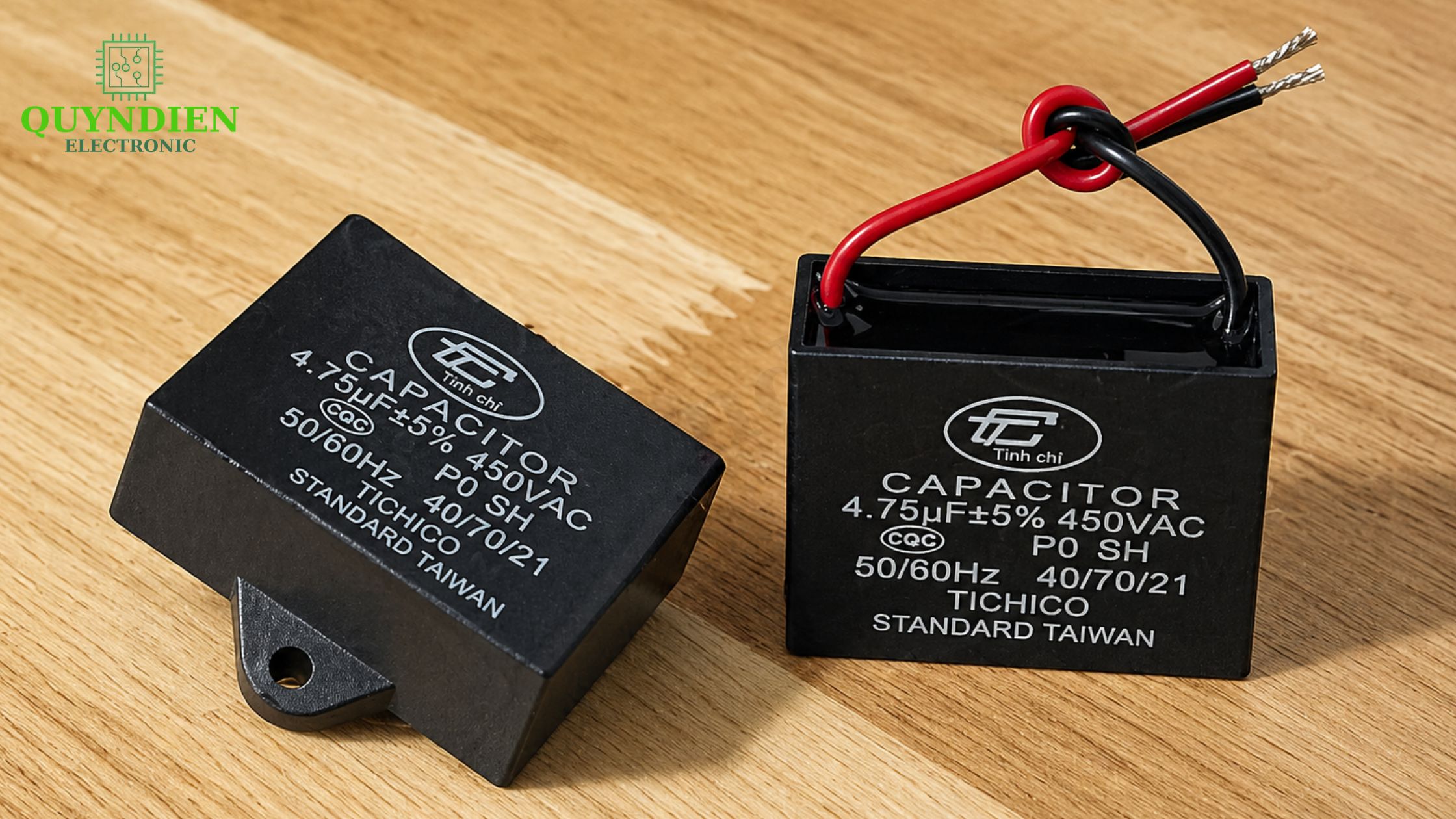

Tụ Tinh Chi

Tụ Tinh Chi có giá hợp lý, trị số khá chuẩn, phù hợp cho thợ sửa chữa và cửa hàng linh kiện cần chuẩn bị nhiều mức tụ để thay thế nhanh.

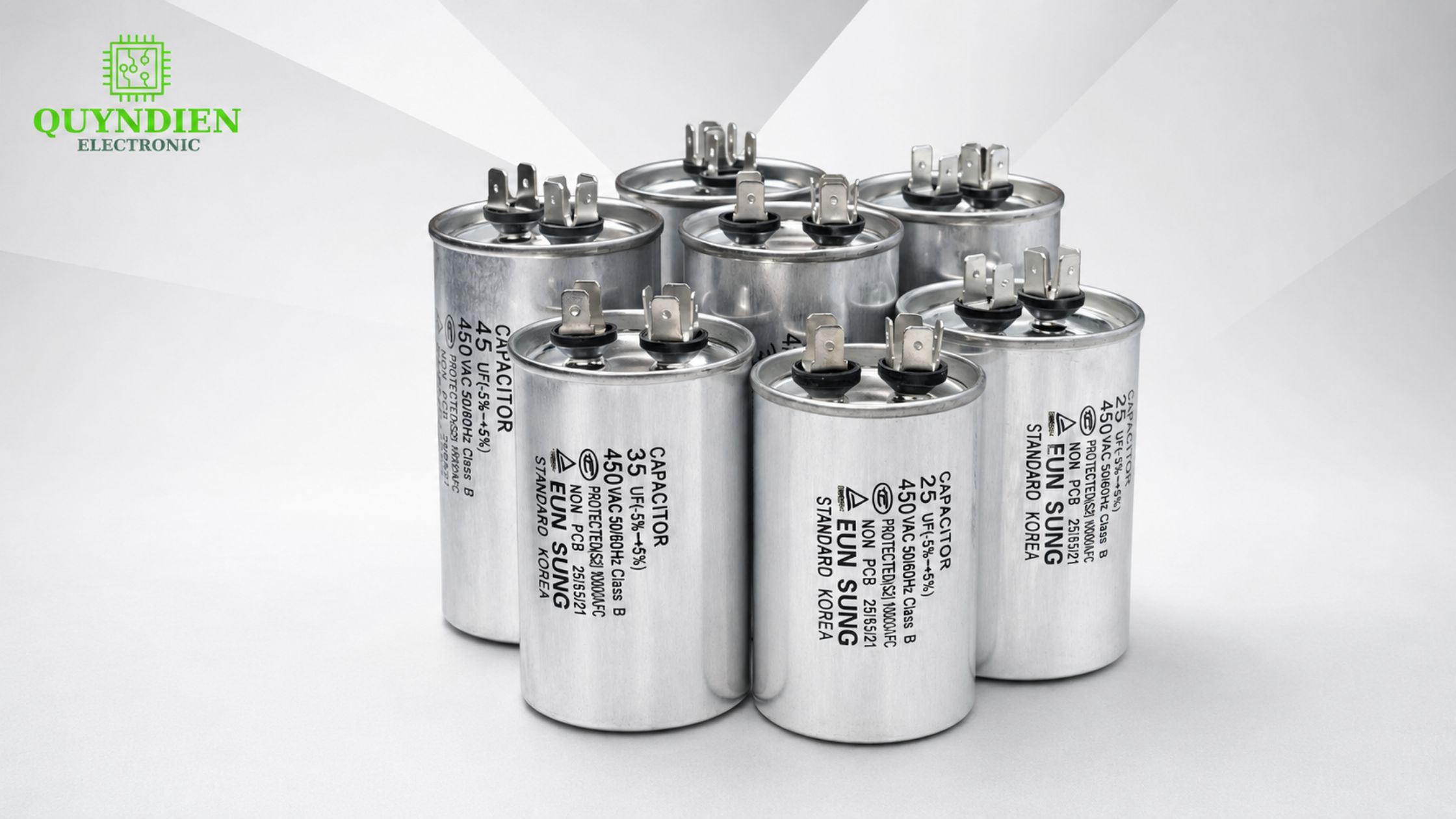

Tụ EUN SUNG

Tụ EUN SUNG là thương hiệu Hàn Quốc, có dung sai thấp, chạy ổn định và bền hơn. Đây là lựa chọn phù hợp khi cần độ ổn định cao hoặc sử dụng cho các motor làm việc thường xuyên.

Nên chọn tụ có thông số rõ ràng, điện áp phù hợp và nguồn gốc uy tín để tránh rủi ro khi vận hành.

Kết luận

Dùng tụ điện để chạy motor 3 pha bằng nguồn 1 pha là giải pháp tiết kiệm, dễ áp dụng và hiệu quả nếu thực hiện đúng kỹ thuật. Chỉ cần tính đúng trị số tụ, phân biệt rõ tụ đề và tụ ngậm, đồng thời chọn tụ chất lượng tốt, motor sẽ hoạt động ổn định, ít nóng và bền hơn rất nhiều.

Nếu bạn thường xuyên sửa chữa motor, máy bơm hoặc quạt công nghiệp, nên chuẩn bị sẵn nhiều mức tụ µF để dễ dàng thay thế và kiểm tra thực tế.
