Cách Gắn Nhôm Tản Nhiệt Đúng Kỹ Thuật Mà Ai Cũng Có Thể Làm Tại Nhà

Vì sao nhiều người gắn nhôm tản nhiệt nhưng IC vẫn nóng?

Nếu bạn đã từng gắn nhôm tản nhiệt cho MOSFET, IC nguồn, diode công suất hay LED công suất nhưng thiết bị vẫn nóng bất thường, thì bạn không hề cô đơn. Rất nhiều anh em DIY, sinh viên kỹ thuật và thậm chí cả thợ sửa lâu năm đều gặp tình trạng: nhôm tản nhiệt đã có, quạt thổi rất mạnh nhưng IC vẫn nóng đỏ, mạch vẫn sập nguồn hoặc chết IC sau một thời gian sử dụng.

Lý do không nằm ở linh kiện, cũng không phải do nhôm kém chất lượng. Phần lớn lỗi đến từ một chi tiết tưởng nhỏ nhưng lại quyết định toàn bộ hiệu quả tản nhiệt: kỹ thuật gắn nhôm tản nhiệt.

Chỉ cần bôi keo sai cách, chọn sai độ dày nhôm, siết bulong quá mạnh hoặc gắn lệch vài milimet… hiệu suất tản nhiệt có thể giảm tới 50%. Và chỉ cần sai một chút như vậy, IC sẽ liên tục gặp stress nhiệt, dẫn đến quá nhiệt và hư hỏng sớm.

Điều tuyệt vời là: cách gắn đúng kỹ thuật lại cực kỳ đơn giản. Bạn không cần máy móc chuyên dụng, không cần kỹ năng cao, và hoàn toàn có thể tự làm tại nhà chỉ với vài bước cơ bản.

Trong bài viết này, bạn sẽ được hướng dẫn từng bước để gắn nhôm tản nhiệt đúng chuẩn, từ cách chọn nhôm U, u nhôm 10x10, u nhôm 5mm, nẹp nhôm chữ U… cho đến cách bôi keo, siết bulong, căn chỉnh và kiểm tra lại nhiệt độ sau khi lắp.

Chỉ một chút đúng kỹ thuật và thiết bị mát hơn, bền hơn và hoạt động ổn định hơn rất nhiều.

Chuẩn bị trước khi gắn, 5 thứ bắt buộc phải có

Để gắn nhôm tản nhiệt đạt hiệu quả tối đa, bước đầu tiên và quan trọng nhất chính là chuẩn bị đúng vật liệu và dụng cụ. Đây là công đoạn mà nhiều người thường xem nhẹ, nhưng lại ảnh hưởng trực tiếp đến khả năng dẫn nhiệt và tuổi thọ của linh kiện. Chỉ cần chuẩn bị đúng ngay từ đầu, phần còn lại sẽ trở nên rất đơn giản.

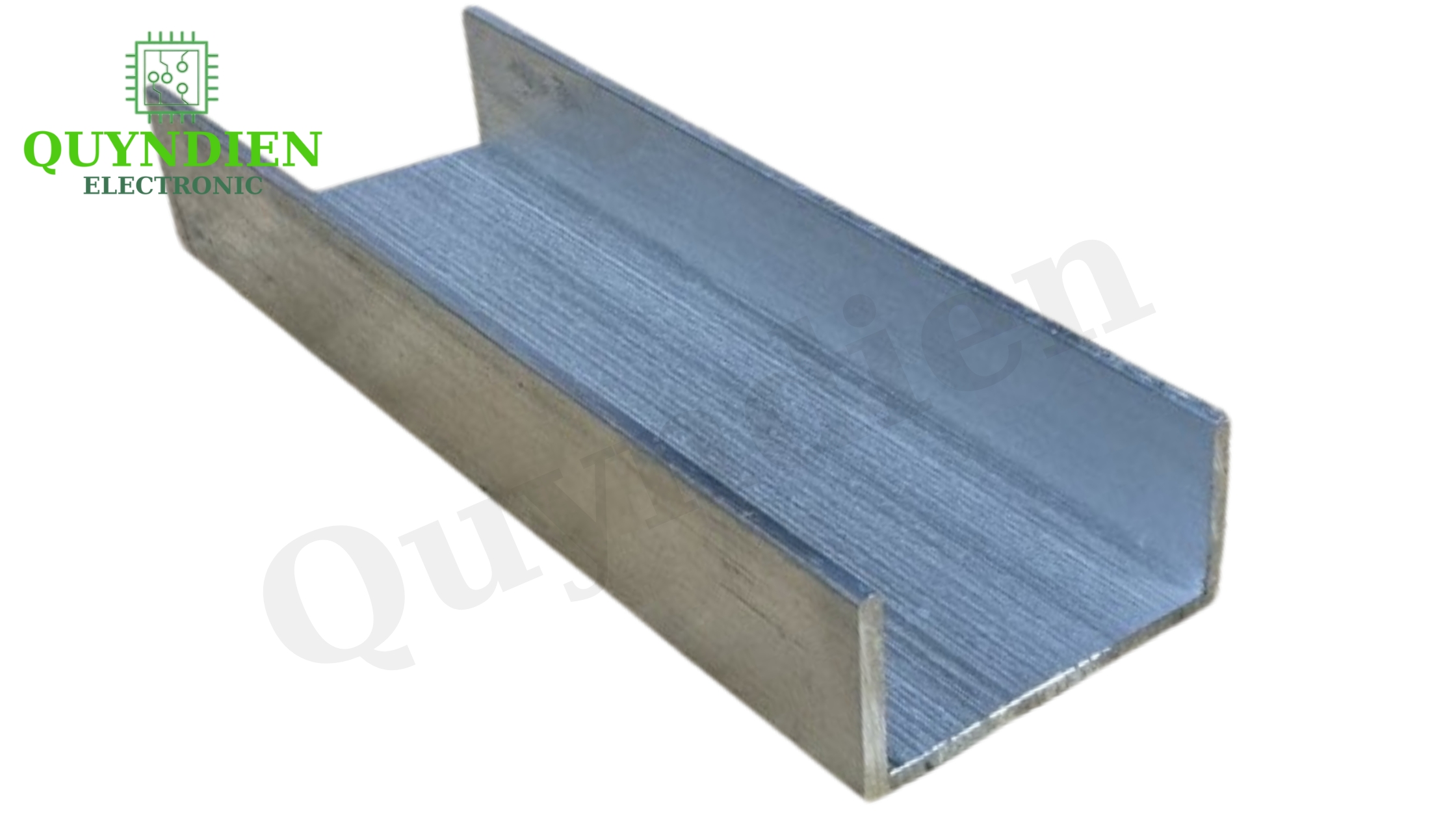

1. Chọn đúng loại nhôm tản nhiệt phù hợp

Bạn cần chọn nhôm dựa trên công suất và dạng IC:

MOSFET và IC nguồn TO-220: u nhôm 5mm, nhôm U nhỏ.

TO-247 và diode công suất: u nhôm 10x10, nẹp nhôm chữ U.

Tải nặng và chạy liên tục: thanh nhôm chữ U dày, nhôm công nghiệp.

Nhôm phải thẳng, bề mặt phẳng, không cong hoặc rỗ.

2. Keo tản nhiệt đúng loại (không dùng silicon thường)

Keo tản nhiệt có nhiệm vụ lấp khe hở giữa IC và nhôm.

Không dùng keo silicon đa năng vì loại đó không dẫn nhiệt.

Chỉ dùng keo dẫn nhiệt (thermal paste), bôi mỏng, không dư.

3. Bulong + mica cách điện hoặc pad silicone

Một số IC (đặc biệt MOSFET TO-220) có chân kim loại nối với cực bên trong → phải cách điện khi bắt ốc.

Dùng mica cách điện hoặc pad silicone dày vừa đủ.

Bulong nên là loại M3 hoặc M4 tùy kích thước nhôm.

4. Dụng cụ vệ sinh bề mặt

Trước khi gắn, hãy vệ sinh sạch IC và mặt nhôm bằng: Cồn 90–99%, khăn mềm hoặc giấy không bụi.

Bề mặt sạch → keo bám tốt → truyền nhiệt hiệu quả hơn.

5. Kiểm tra IC và nhôm trước khi gắn

Đảm bảo:

IC không cong chân, không nứt vỡ.

Nhôm không trầy sâu, không phủ lớp dầu hay bụi.

Chuẩn bị đủ 5 thứ này giúp bước gắn nhôm tản nhiệt trở nên đơn giản, nhanh và đạt hiệu suất tối đa.

Lý thuyết cơ bản và tại sao phải gắn đúng kỹ thuật?

Rất nhiều người nghĩ rằng chỉ cần đặt IC lên miếng nhôm tản nhiệt, bắt con ốc là xong. Nhưng thực tế, hiệu quả tản nhiệt phụ thuộc đến 70% vào kỹ thuật gắn. Chỉ cần sai một bước nhỏ và bôi keo dày, gắn lệch, chọn nhôm quá mỏng, hiệu suất có thể giảm một nửa, khiến linh kiện nóng đỏ chỉ trong vài phút hoạt động.

Đầu tiên phải hiểu rằng: nhiệt không tự “nhảy” sang nhôm, mà nó truyền qua diện tích tiếp xúc giữa IC và khối nhôm. Nếu bề mặt tiếp xúc không đủ lớn, hoặc không phẳng, hoặc có lớp keo dày chắn ngang, nhiệt sẽ bị giữ lại ngay trong chân linh kiện → tạo ra điểm nóng cục bộ. Đây chính là nguyên nhân khiến MOSFET, IC nguồn TO-220, TO-247, diode công suất… rất dễ cháy.

Tiếp theo, phải hiểu vai trò của keo tản nhiệt. Keo không phải là để làm mát, mà chỉ có nhiệm vụ lấp các khe hở li ti giữa hai bề mặt. Nếu bôi keo dày, nó trở thành lớp cách nhiệt. Chỉ khi bôi đúng cách và mỏng, đều, không dư, nhiệt mới truyền sang nhôm nhanh nhất.

Ngoài ra, độ dày của nhôm tản nhiệt cũng quyết định lượng nhiệt được hấp thụ và lan truyền.

Nhôm mỏng: nóng nhanh → bão hòa nhanh → phản nhiệt về IC.

Nhôm dày như u nhôm 10x10, u nhôm 5mm, nẹp nhôm chữ U, thanh nhôm chữ U: hấp thụ sâu, lan nhiệt rộng → mát ổn định.

Cuối cùng, lực siết bulong phải đúng mức. Siết quá mạnh sẽ làm cong bề mặt IC; siết quá nhẹ khiến IC không bám sát mặt nhôm.

Những yếu tố lý thuyết nhỏ này chính là “bí mật” mà thợ chuyên nghiệp luôn nhớ, giúp họ tăng tuổi thọ thiết bị lên gấp nhiều lần.

Quy trình gắn nhôm tản nhiệt đúng chuẩn (từng bước chi tiết)

Gắn nhôm tản nhiệt đúng kỹ thuật không hề khó, chỉ cần làm đúng từng bước dưới đây là bạn đã có thể giúp IC chạy mát hơn, ổn định hơn và tăng tuổi thọ thiết bị lên đáng kể.

Bước 1: Vệ sinh sạch bề mặt IC và nhôm

Dùng cồn 90–99% vệ sinh cả mặt nhôm và mặt tiếp xúc của IC.
Bề mặt sạch giúp keo bám tốt, tăng khả năng truyền nhiệt.
Tuyệt đối không để bụi, dầu mỡ hay mạt sắt bám vào.

Bước 2: Bôi keo tản nhiệt đúng cách và mỏng, đều, không dư

Chỉ bôi một lớp rất mỏng, giống “hơi sương”.

Keo có nhiệm vụ lấp khe hở chứ không phải lớp cách nhiệt.

Không dùng keo silicon thường vì không dẫn nhiệt.

Bước 3: Căn chỉnh IC áp sát mặt nhôm

Đặt IC đúng vị trí, đảm bảo toàn bộ mặt tiếp xúc nằm phẳng trên nhôm. Gắn lệch vài milimet cũng khiến hiệu suất tản nhiệt giảm mạnh. Nếu IC yêu cầu cách điện (TO-220, TO-247), đặt mica cách điện hoặc pad silicone trước khi bắt ốc.

Bước 4: Siết bulong vừa đủ lực

Siết quá mạnh → cong bề mặt IC, giảm tiếp xúc.

Siết quá nhẹ → IC không ép đều lên mặt nhôm. Siết đến khi cảm giác vừa đủ, không rơ, không lỏng.

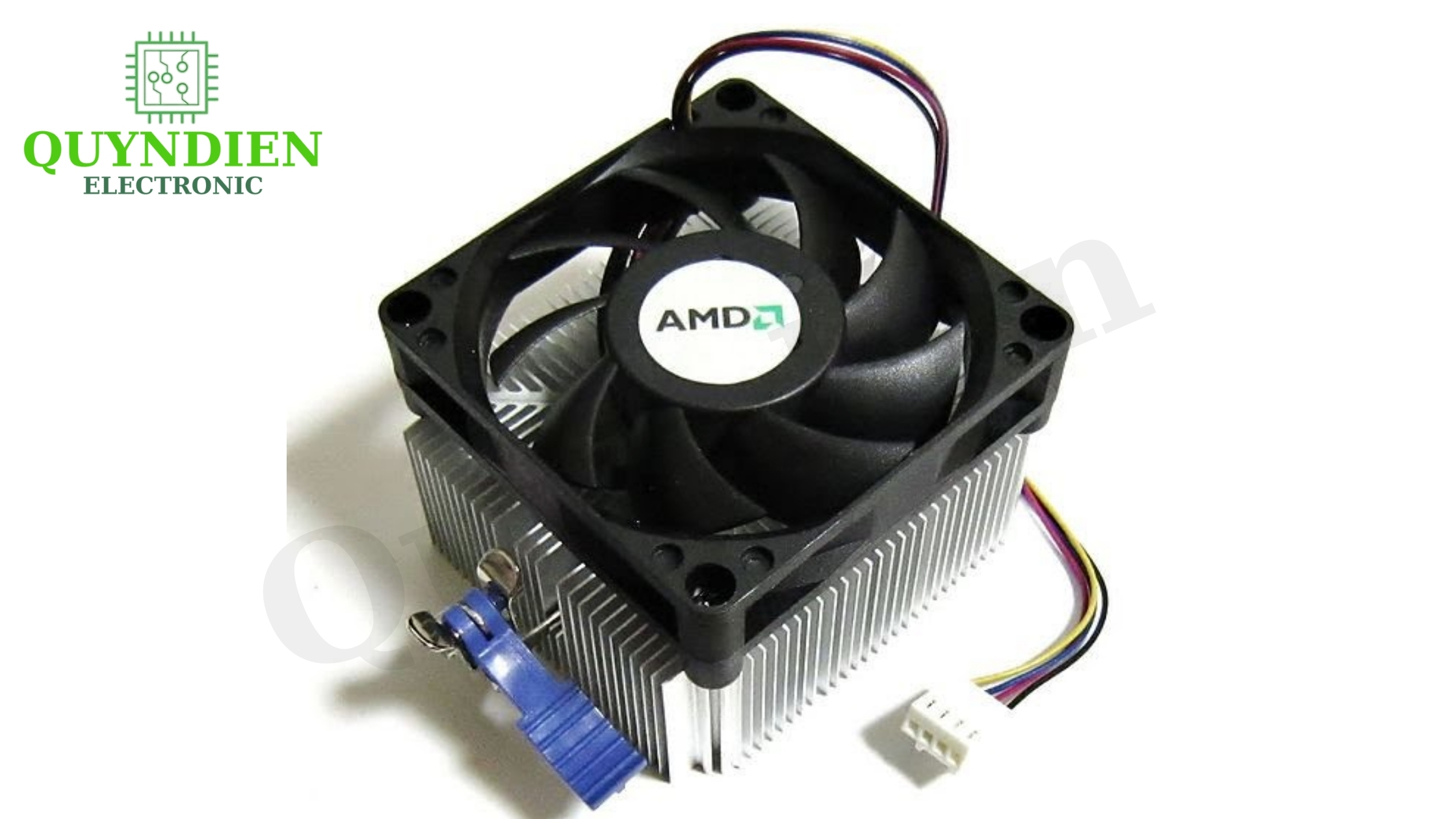

Bước 5: Gắn quạt đúng hướng thổi

Quạt phải thổi vào thân nhôm, không thổi vào IC trần. Nhiệt lan sang nhôm → quạt mới có thể đẩy khí nóng ra ngoài. Nếu có khe thoát gió, hãy để khoảng cách thoáng để tối ưu lưu thông khí.

Bước 6: Test nhiệt sau khi lắp (1-2 phút chạy tải)

Chạy thiết bị trong vài phút, dùng tay hoặc cảm biến đo nhiệt. Nếu nhôm ấm dần đều → gắn đúng. Nếu chỉ điểm gần IC nóng → cần điều chỉnh lại.

Những lỗi sai phổ biến khiến tản nhiệt mất tác dụng

Ngay cả khi bạn đã gắn nhôm tản nhiệt, thiết bị vẫn có thể nóng bất thường nếu rơi vào những lỗi sai rất nhỏ nhưng lại cực kỳ nghiêm trọng. Đây là các lỗi phổ biến nhất mà người mới, thậm chí nhiều thợ sửa lâu năm vẫn dễ dàng mắc phải.

1. Bôi keo tản nhiệt quá dày

Keo tản nhiệt chỉ có nhiệm vụ lấp đầy khe hở giữa IC và nhôm. Nếu bôi quá dày, lớp keo trở thành vật cản nhiệt, khiến nhiệt không thể truyền sang nhôm, IC nóng nhanh và giảm tuổi thọ. Nhiều trường hợp cháy MOSFET, IC nguồn chỉ vì keo bôi dày hơn 1mm.

2. Dùng nhôm quá mỏng và tản nhiệt không kịp

Nhôm mỏng dưới 1.5-2mm bão hòa nhiệt rất nhanh. Khi chạy tải, nhôm nóng hơn cả IC → nhiệt quay ngược lại, làm linh kiện chết sớm. Với MOSFET, diode công suất, IC TO-220, TO-247, bạn nên dùng u nhôm 5mm, u nhôm 10x10, nẹp nhôm chữ U hoặc thanh nhôm chữ U dày.

3. Gắn lệch khiến mặt tiếp xúc không đều

Chỉ cần lệch 1-2mm là bề mặt IC không ép sát nhôm → tạo điểm nóng. Nhiều thiết bị reset liên tục hoặc sập nguồn chỉ vì lỗi nhỏ này.

4. Siết bulong sai lực

Siết quá mạnh → cong bề mặt IC → giảm diện tích tiếp xúc.

Siết quá nhẹ → IC không bám chặt vào mặt nhôm.
Cả hai đều làm giảm hiệu suất tản nhiệt.

5. Quạt thổi sai hướng hoặc gắn không có lối thoát gió

Quạt thổi vào IC trần không giúp làm mát. Quạt phải thổi vào thân nhôm, và khu vực xung quanh phải có khoảng trống thoát khí. Nếu gió bị “kẹt”, nhiệt sẽ tích tụ và gây quá nhiệt.

Chỉ cần tránh 5 lỗi trên, hiệu quả tản nhiệt có thể tăng lên 40–60% mà không phải thay bất kỳ linh kiện nào.

Gợi ý lựa chọn nhôm tản nhiệt phù hợp cho từng loại IC

Gắn nhôm tản nhiệt đúng kỹ thuật là một chuyện, nhưng chọn đúng loại nhôm cho đúng công suất và đúng dạng linh kiện lại là yếu tố quyết định hiệu quả cuối cùng. Dưới đây là hướng dẫn chọn nhôm tản nhiệt theo từng loại IC và từng mức tải thực tế, giúp bạn tối ưu hiệu suất và đảm bảo độ bền linh kiện.

1. MOSFET công suất (TO-220, TO-247)

Đây là linh kiện sinh nhiệt mạnh nhất trong mạch nguồn xung, mạch đảo áp, inverter…

Tốt nhất nên dùng u nhôm 10x10, u nhôm 5mm, hoặc nẹp nhôm chữ U.

Với tải cao, ưu tiên loại nhôm dày từ 3–5mm trở lên.

Nếu chạy 24/7 (ví dụ nguồn công nghiệp), dùng thanh nhôm chữ U bản lớn hoặc nhôm công nghiệp.

2. IC nguồn, IC ổn áp, IC công suất nhỏ

Các IC này thường chạy tải nhẹ hơn nhưng vẫn cần tản nhiệt tốt để tránh stress nhiệt.

Dùng nhôm U nhỏ, u nhôm 5mm, hoặc các miếng nhôm tản nhiệt mini dày 2-3mm.

Tránh nhôm phẳng mỏng dưới 1.5mm.

3. Diode Schottky chỉnh lưu cầu

Các diode công suất sinh nhiệt cao khi tải lớn.

Nên dùng thanh nhôm chữ U, nẹp nhôm chữ U, hoặc nhôm panel để lan nhiệt xa.

Với mạch sạc, mạch DC-DC, luôn ưu tiên bản nhôm dày.

4. LED công suất 10W, 50W, 100W

LED công suất rất nhạy với nhiệt, chạy nóng sẽ giảm tuổi thọ ngay.

LED 10-20W: nhôm U hoặc nhôm bản nhỏ.

LED 50-100W: nhôm panel hoặc nhôm công nghiệp bản rộng.

5. Mạch chạy liên tục (24/7)

Nguồn camera, inverter, máy bơm, driver LED…

Chỉ nên dùng nhôm công nghiệp, nẹp chữ U dày hoặc thanh nhôm bản lớn.

Chọn đúng loại nhôm không chỉ làm mát tốt hơn mà còn giảm nguy cơ cháy linh kiện, giúp mạch vận hành ổn định lâu dài.

Kết luận

Gắn nhôm tản nhiệt đúng kỹ thuật không hề khó, nhưng lại tạo ra sự khác biệt rất lớn đối với tuổi thọ thiết bị điện tử. Chỉ cần vài thao tác nhỏ và vệ sinh bề mặt, bôi keo mỏng đều, chọn nhôm đúng độ dày, siết bulong vừa đủ lực và tối ưu hướng gió là bạn đã có thể giảm nhiệt độ linh kiện từ 10-30°C. Khi nhiệt độ giảm, IC nguồn, MOSFET, diode công suất và LED sẽ hoạt động ổn định hơn, bền bỉ hơn và ít hư hỏng hơn theo thời gian.

Những thợ sửa chuyên nghiệp không bao giờ xem nhẹ bước gắn tản nhiệt, vì họ hiểu rằng tản nhiệt tốt = mạch bền = khách hài lòng. Và tin vui là bất kỳ ai cũng có thể làm được điều này tại nhà, miễn là làm đúng quy trình.

Nếu bạn đang tìm nhôm U, u nhôm 10x10, u nhôm 5mm, nẹp nhôm chữ U, thanh nhôm chữ U, nhôm panel hoặc keo tản nhiệt chuẩn để tự gắn tại nhà, Linh Kiện Quỳnh Diễn, Điện Tử Quỳnh Diễn luôn có sẵn và tư vấn chi tiết theo từng loại IC, từng mức công suất.

Chỉ cần gửi ảnh mạch hoặc thông số linh kiện, mình sẽ hỗ trợ bạn chọn đúng loại nhôm tản nhiệt phù hợp nhất.
