Cách Đấu Tụ Quạt Trần Đúng Chuẩn – Làm 1 Lần Là Đúng!

Đấu sai tụ quạt trần: không chạy là nhẹ, cháy mới là vấn đề

Nhiều người nghĩ đấu tụ quạt trần rất đơn giản, nối đại cũng chạy. Nhưng thực tế chỉ cần sai một dây, quạt có thể không quay, chạy yếu hoặc nguy hiểm hơn là cháy motor.

Một trường hợp phổ biến: quạt trần 5 cánh được thay tụ nhưng đấu theo cảm tính. Kết quả là quạt không quay, phát ra tiếng ù và nóng nhanh. Sau khi đấu lại đúng, quạt chạy êm và ổn định. Điều này cho thấy vấn đề không nằm ở thiết bị mà nằm ở cách đấu tụ.

Vì sao đấu sai tụ lại nguy hiểm?

Tụ điện không chỉ giúp quạt chạy mà còn quyết định hướng quay, lực khởi động và độ ổn định. Khi đấu sai, dòng điện bị lệch pha khiến motor hoạt động sai nguyên lý, sinh nhiệt và giảm tuổi thọ. Đặc biệt, tụ quạt trần có nhiều loại dây khác nhau nên nếu không hiểu rõ rất dễ đấu nhầm.

Các loại tụ quạt trần phổ biến

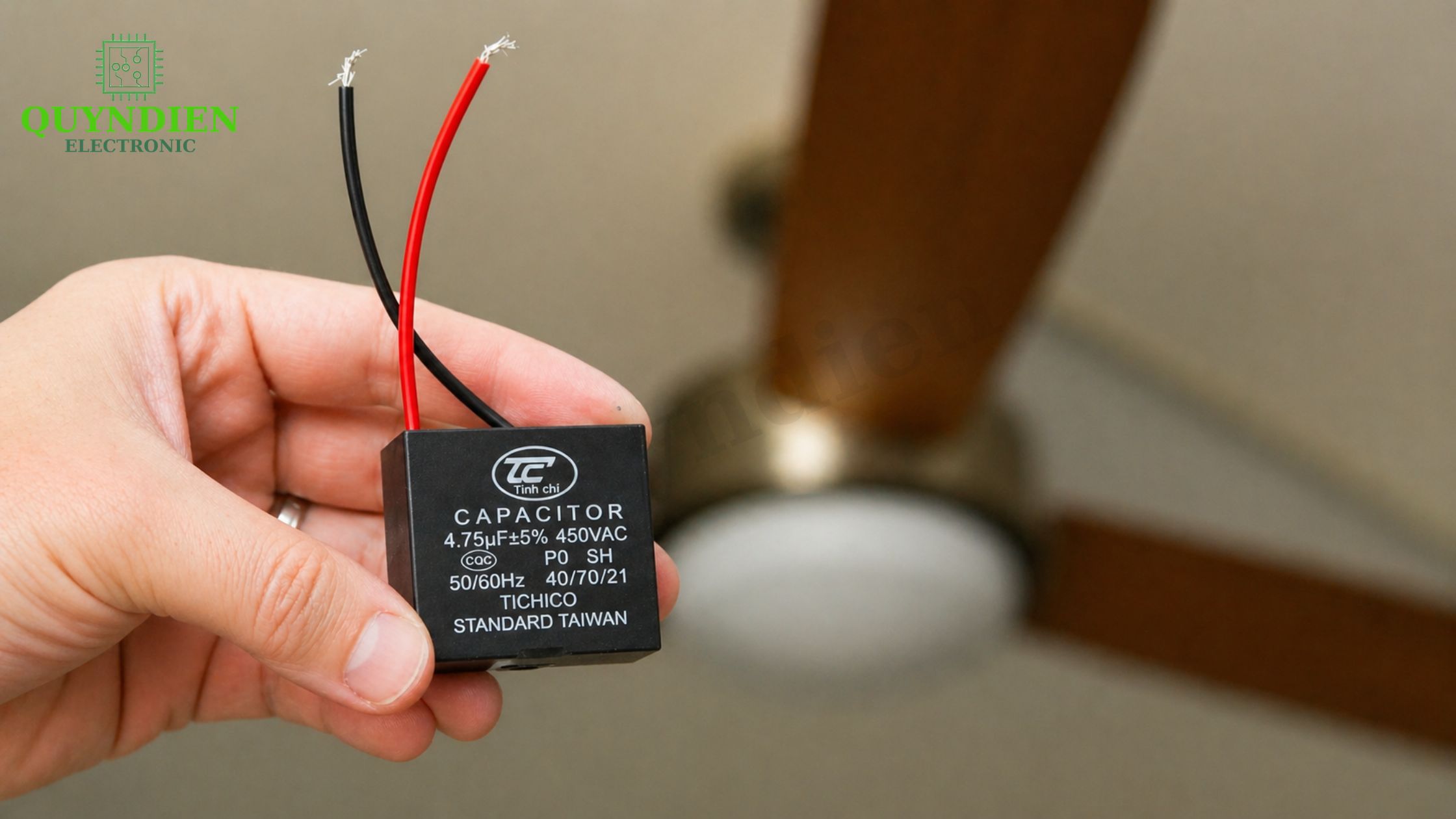

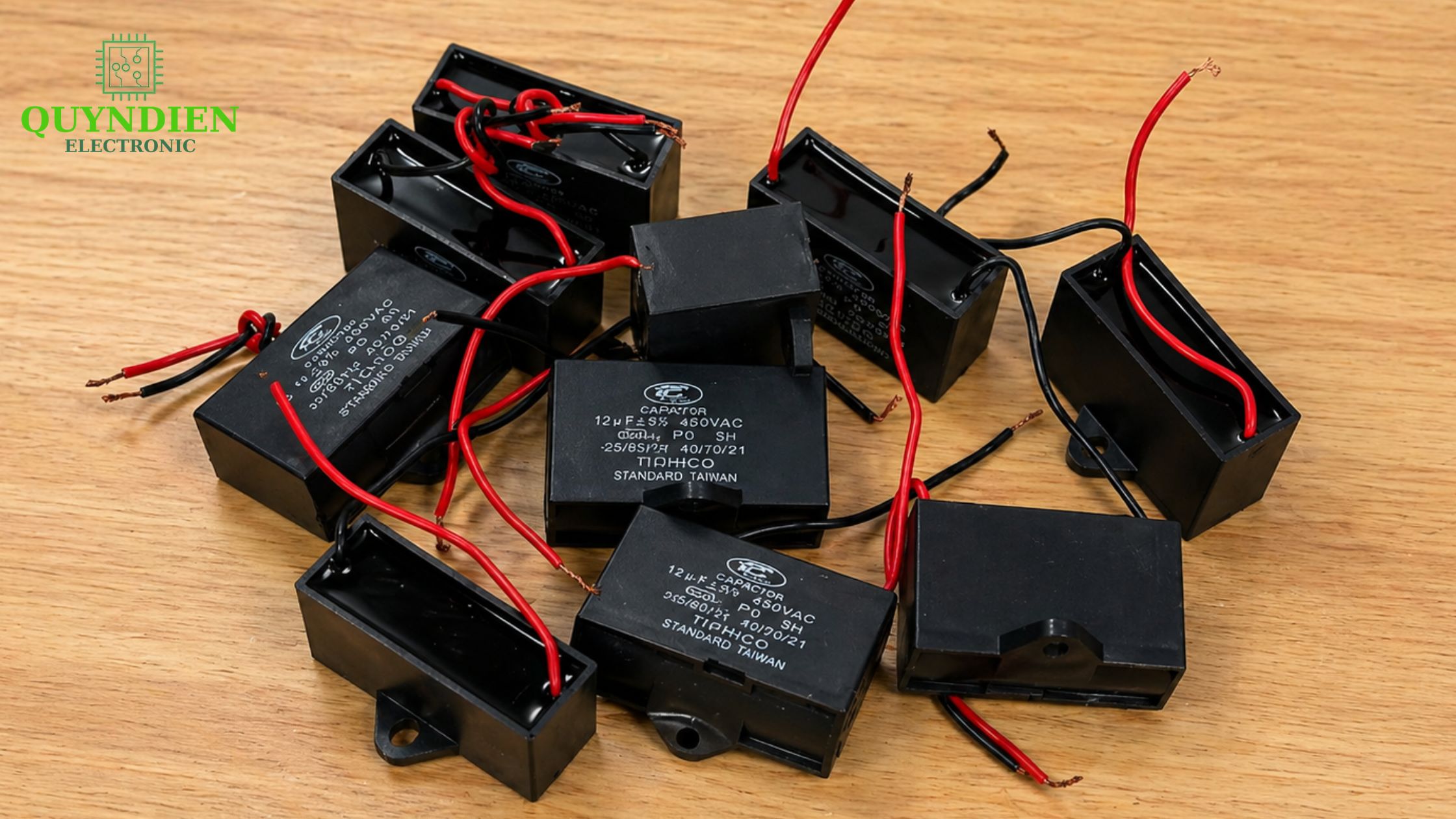

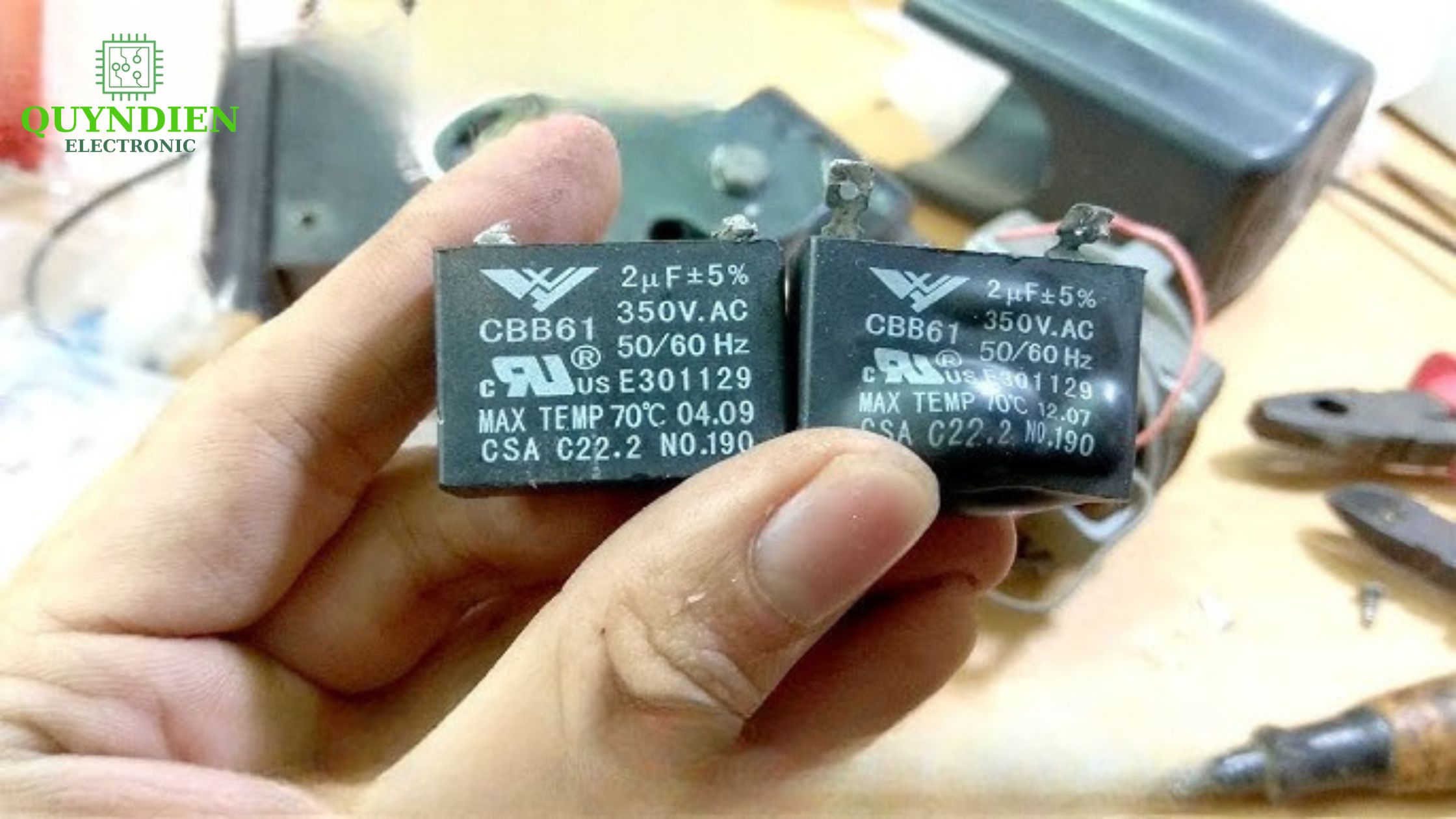

Trên thực tế có 3 loại chính: tụ 2 dây, tụ 3 dây và tụ nhiều dây (4–5 dây). Tụ 2 dây là loại đơn giản nhất, dễ đấu và ít sai. Tụ 3 dây phổ biến hơn, có 1 dây chung và 2 dây tốc độ nên dễ nhầm nếu không xác định đúng. Tụ nhiều dây dùng cho quạt nhiều cấp tốc độ, bắt buộc phải theo sơ đồ hoặc đúng màu dây.

Nguyên tắc quan trọng là phải xác định đúng loại tụ trước khi đấu. Nếu nhầm loại, gần như chắc chắn sẽ đấu sai.

Nguyên tắc đấu tụ quạt trần

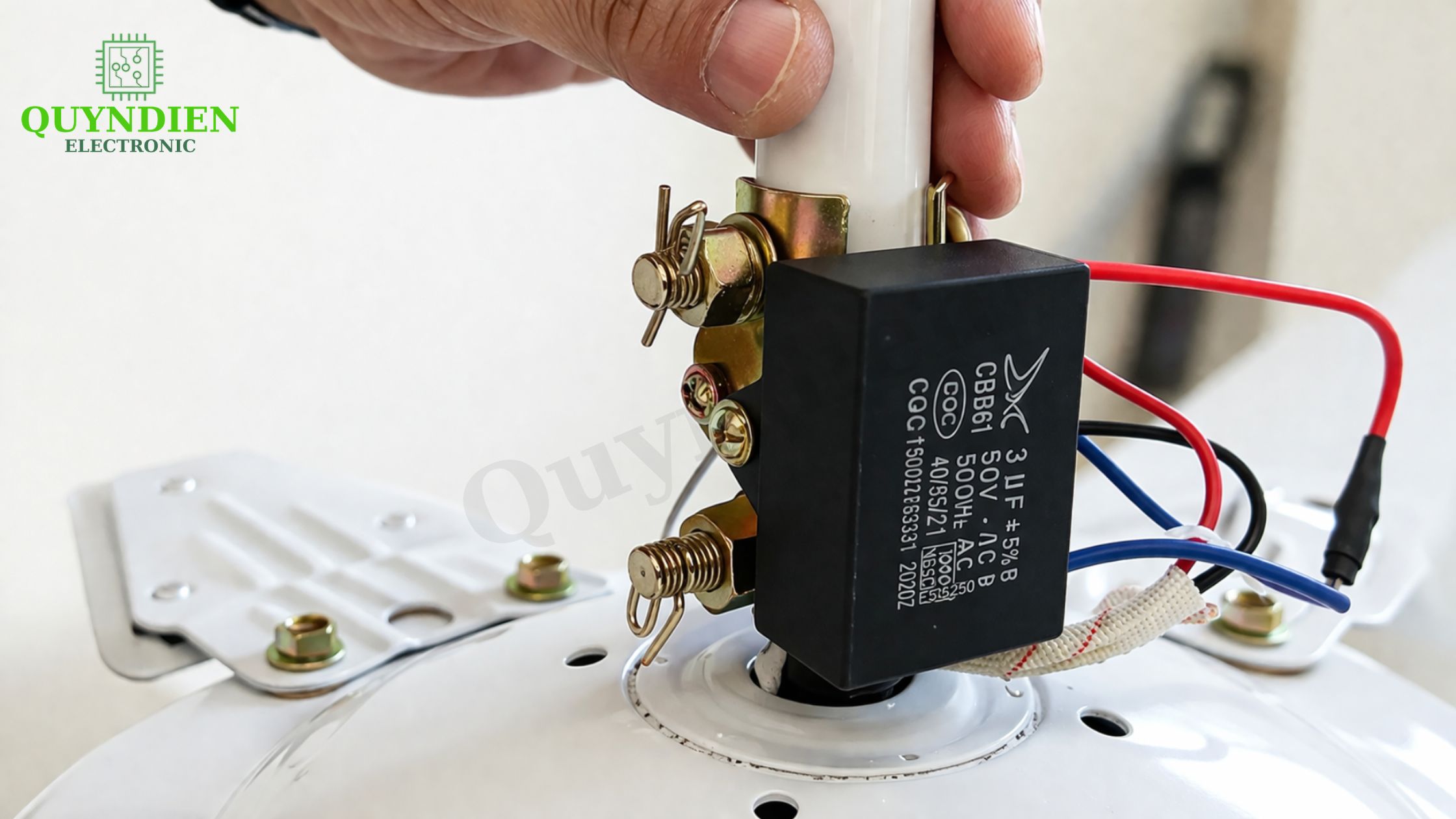

Nguyên lý quan trọng nhất là tụ luôn được nối với cuộn phụ của motor. Hiểu đơn giản, một đầu tụ nối vào nguồn, đầu còn lại nối vào cuộn phụ.

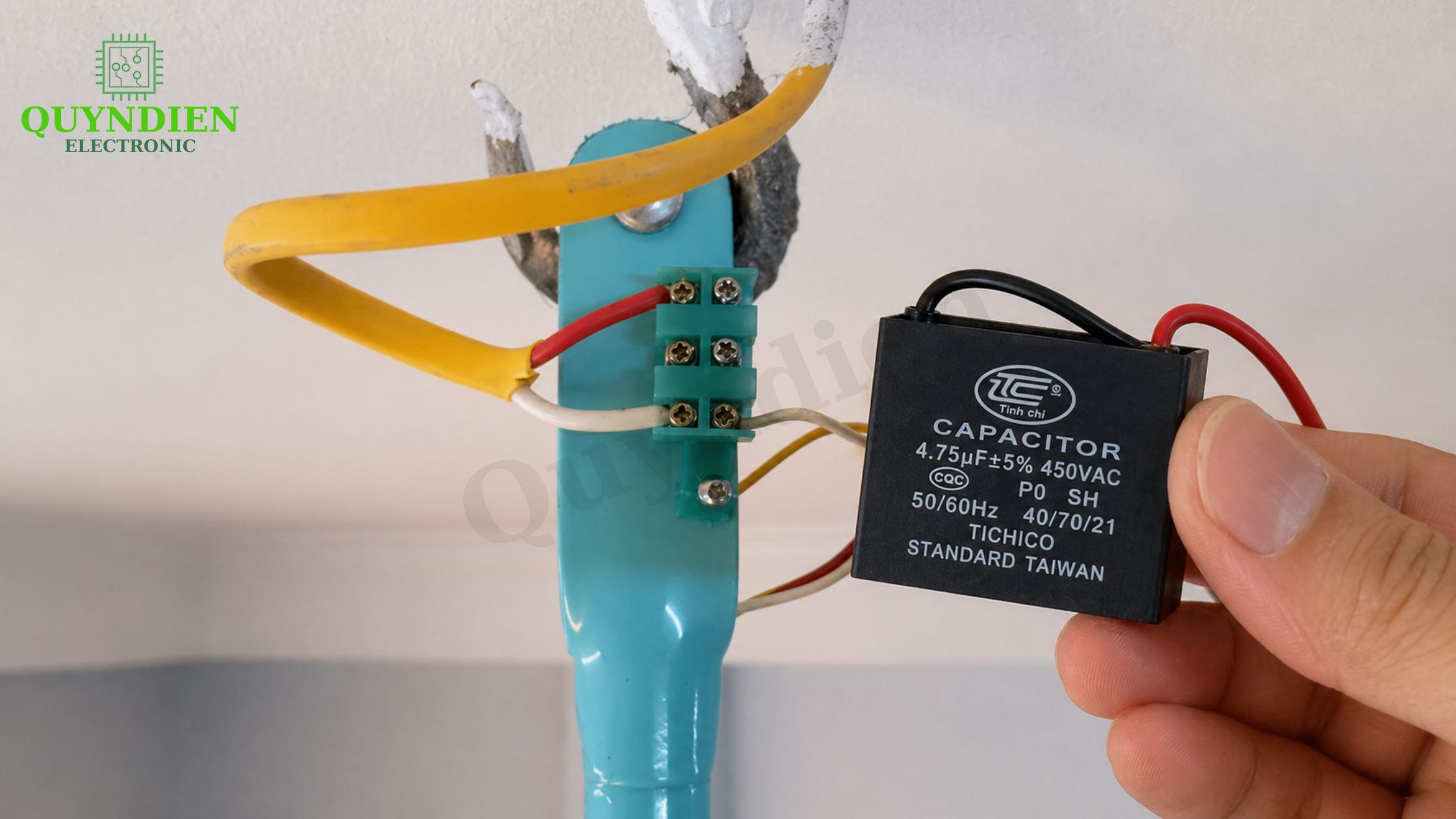

Với tụ 2 dây, chỉ cần nối một dây vào nguồn và một dây vào cuộn phụ. Với tụ 3 dây, dây chung nối nguồn, hai dây còn lại đi qua công tắc để điều chỉnh tốc độ. Với tụ nhiều dây, mỗi dây tương ứng một cấp tốc độ và phải đấu đúng theo sơ đồ.

Quy trình đấu tụ đúng chuẩn

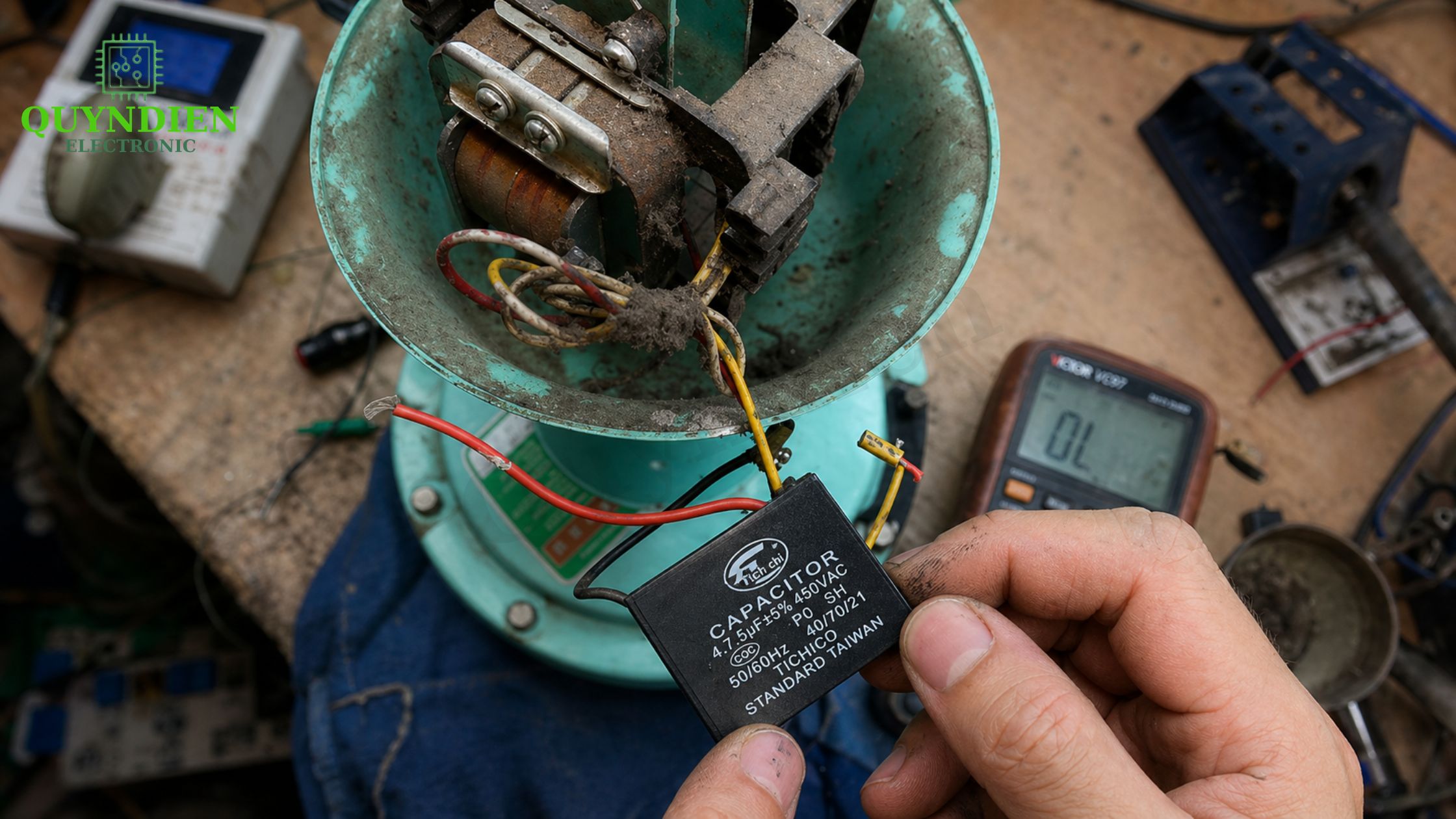

Quy trình chuẩn gồm 5 bước: ngắt điện hoàn toàn, xác định dây nguồn và dây motor, đấu tụ theo nguyên tắc cuộn phụ, cách điện kỹ các mối nối và cuối cùng là bật điện test.

Sau khi hoàn thành, quạt phải quay ngay, các cấp tốc độ hoạt động đúng và không có tiếng kêu bất thường. Nếu quạt không quay, phải quay tay hoặc phát ra tiếng ù, cần tắt điện và kiểm tra lại ngay.

Những lỗi phổ biến khi đấu tụ

Các lỗi thường gặp gồm đấu nhầm dây chung, đấu sai vào cuộn chính, nối lỏng, không cách điện kỹ hoặc đấu sai thứ tự dây tốc độ. Những lỗi này chiếm phần lớn nguyên nhân khiến quạt không hoạt động đúng hoặc gây nguy hiểm về điện.

Cách đơn giản để tránh sai là chụp lại sơ đồ dây trước khi tháo và làm từng bước thay vì đoán.

Dấu hiệu đấu sai tụ

Một số dấu hiệu dễ nhận biết gồm quạt không quay chỉ kêu ù, phải quay tay mới chạy, gió yếu bất thường, tốc độ bị đảo hoặc quạt nóng nhanh. Nguy hiểm nhất là trường hợp quạt vẫn chạy nhưng chạy sai, lâu dài sẽ làm hỏng motor.

Vì vậy, sau khi đấu xong cần kiểm tra kỹ thay vì chỉ thấy quạt quay là cho rằng đã đúng.

Lưu ý khi đấu tụ quạt Senko và Vinawind

Nguyên lý đấu giống nhau nhưng cách nhận diện dây có thể khác. Quạt Senko thường dễ đấu và ít nhầm, trong khi Vinawind có thể thay đổi màu dây theo model nên cần chú ý xác định đúng dây chung và dây tốc độ. Không nên dựa hoàn toàn vào màu dây để đấu.

Đấu tụ quạt trần không khó, nhưng nếu không hiểu nguyên lý mà làm theo cảm tính thì rất dễ sai. Chỉ cần nhớ nguyên tắc tụ luôn đi với cuộn phụ, không đấu theo cảm giác và luôn kiểm tra lại sau khi hoàn thành, bạn có thể đảm bảo quạt hoạt động đúng ngay từ lần đầu.

Làm đúng giúp quạt chạy êm, bền và tiết kiệm điện; làm sai có thể khiến quạt yếu, nóng hoặc hỏng hoàn toàn. Quan trọng nhất, không phải đấu cho chạy mà phải đấu cho đúng.
