Cách đấu tụ đề cho motor 1 pha đúng kỹ thuật, dễ hiểu cho người mới bắt đầu

Trong thực tế sửa chữa điện, motor 1 pha được sử dụng rất rộng rãi trong các thiết bị như máy bơm nước, quạt công nghiệp, máy tiện, máy nén khí nhỏ…. Khác với motor 3 pha có khả năng tự khởi động nhờ sự lệch pha tự nhiên của dòng điện, motor 1 pha không thể tự tạo mô-men xoắn để khởi động. Chính vì vậy, để motor 1 pha khởi động, chúng ta phải dùng tụ đề hỗ trợ.

Đấu tụ đề cho motor 1 pha là công việc cơ bản nhưng nếu người mới không nắm rõ nguyên lý và sơ đồ đấu dây, việc đấu sai rất dễ làm motor không chạy hoặc thậm chí cháy cuộn dây. Bài viết này sẽ giải thích từ nguyên lý, cách chọn tụ đề, sơ đồ đấu dây cơ bản cho đến những sai lầm thường gặp, giúp anh em thợ mới, chủ cửa hàng hoặc người có chút nghề điện có thể tự tin thực hiện.

Vì sao motor 1 pha cần tụ đề?

Motor 1 pha chỉ có 2 dây (cuộn chạy chính và cuộn phụ). Khi cấp điện, dòng điện vào 2 cuộn này có cùng pha nên không tạo ra từ trường quay cần thiết để khởi động. Tụ đề (Starting Capacitor) chính là linh kiện tạo ra độ lệch pha giữa 2 cuộn dây, nhờ đó motor có lực xoắn đủ lớn để khởi động.

• Nếu không có tụ đề, motor chỉ kêu “ù ù” chứ không quay.
• Nếu tụ đề yếu, motor khó khởi động, tải nặng không chạy được.
• Nếu tụ đề sai trị số, motor khởi động nhưng nóng nhanh, rung lắc.

👉 Có thể nói, tụ đề chính là “chìa khóa” giúp motor 1 pha khởi động thành công.

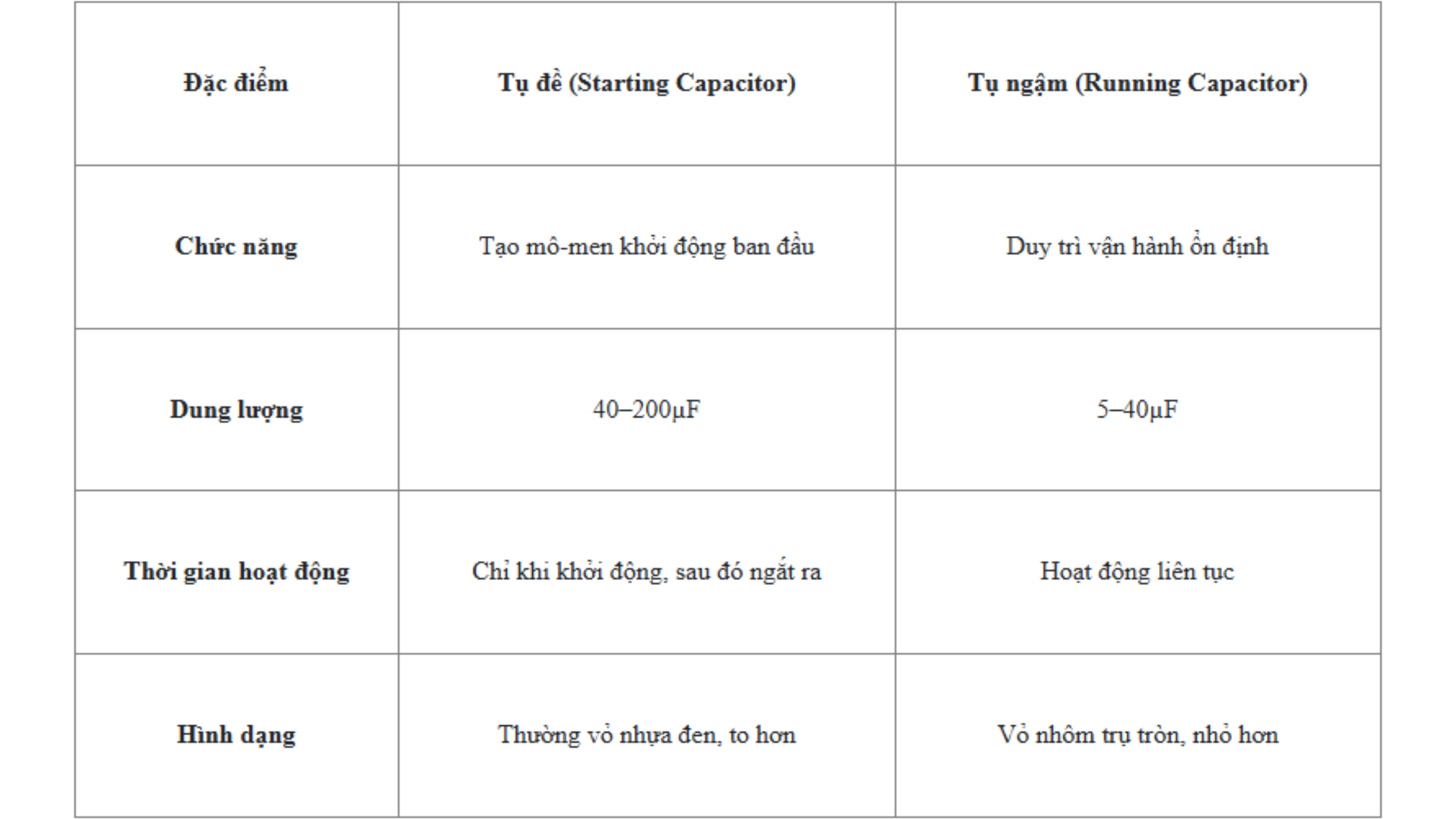

Tụ đề và tụ ngậm khác nhau thế nào?

Trong motor 1 pha thường có 2 loại tụ:

Đặc điểm	Tụ đề (Starting Capacitor)	Tụ ngậm (Running Capacitor)
Chức năng	Tạo mô-men khởi động ban đầu	Duy trì vận hành ổn định
Dung lượng	40–200µF	5–40µF
Thời gian hoạt động	Chỉ khi khởi động, sau đó ngắt ra	Hoạt động liên tục
Hình dạng	Thường vỏ nhựa đen, to hơn	Vỏ nhôm trụ tròn, nhỏ hơn

👉 Người mới thường nhầm lẫn giữa 2 loại này. Nếu lắp sai, motor không chỉ không chạy đúng mà còn nhanh hỏng.

Cách chọn tụ đề cho motor 1 pha

1. Theo công suất motor

   • Motor 0,5HP → tụ đề 40–60µF.
   • Motor 1HP → tụ đề 60–80µF.
   • Motor 1,5HP → tụ đề 80–120µF.
   • Motor 2HP → tụ đề 120–200µF.
2. Theo điện áp định mức
   • Luôn chọn tụ ≥250VAC, tốt nhất là 450VAC để bền và an toàn.
3. Theo thương hiệu

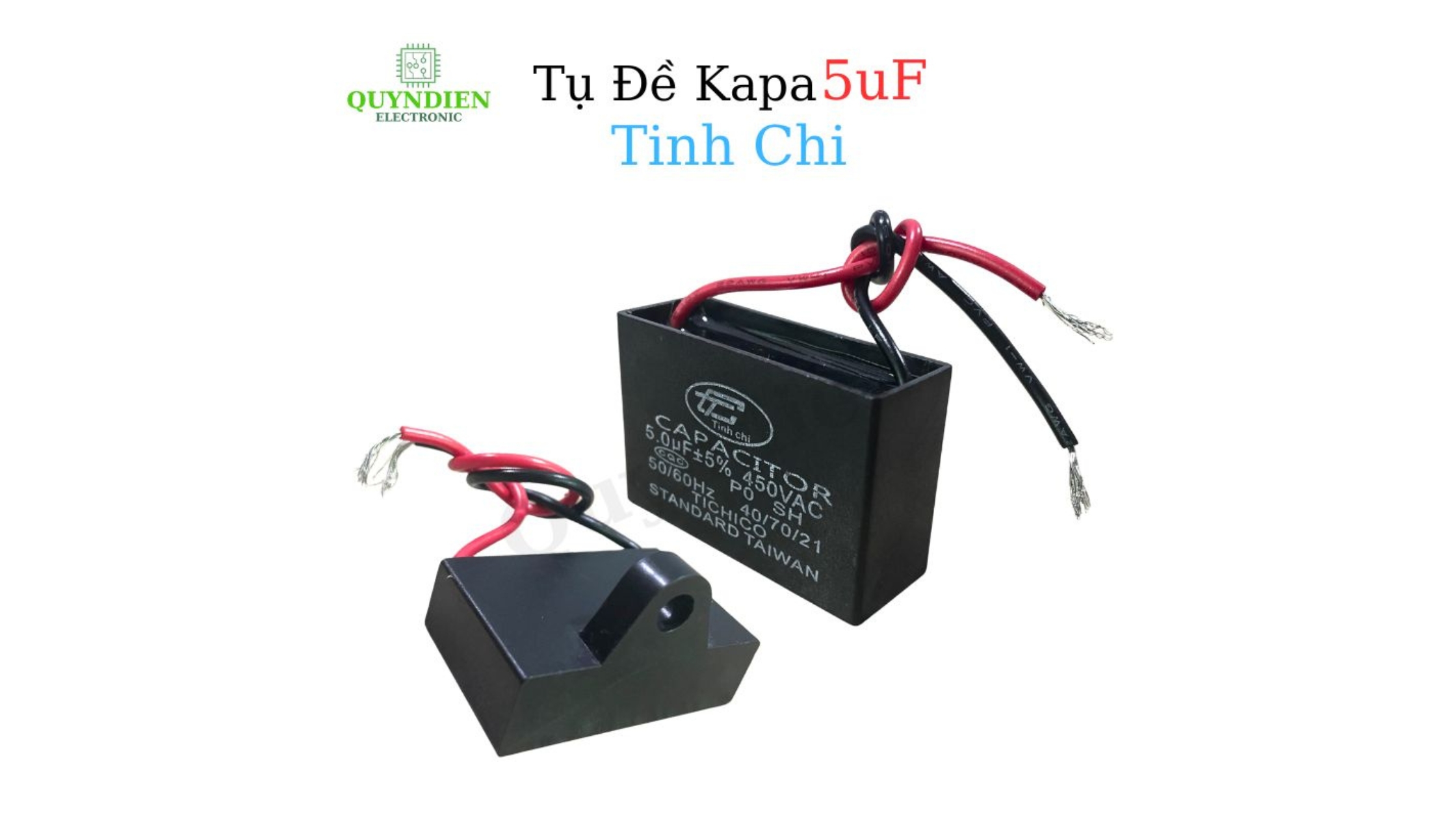

   • Tinh Chi: phổ thông, giá hợp lý, dễ nhập hàng.
   • EUN SUNG: thương hiệu Hàn Quốc, dung sai thấp, độ bền cao.

👉 Không dùng tụ trôi nổi vì đa số trị số in không đúng thực tế, dễ phồng nổ.

Nguyên lý đấu tụ đề cho motor 1 pha

Một motor 1 pha có cuộn chạy chính (Main) và cuộn phụ (Auxiliary). Khi khởi động, ta cần tụ đề nối với cuộn phụ để tạo lệch pha. Sau khi motor đạt tốc độ, tụ đề sẽ được ngắt ra, chỉ còn cuộn chạy chính + tụ ngậm duy trì hoạt động.

Nguyên tắc:

• Tụ đề nối giữa cuộn chạy chính và cuộn phụ.
• Một đầu cuộn phụ nối với nguồn qua tụ đề.
• Đầu còn lại của cuộn phụ nối chung với cuộn chính.
• Tụ đề thường được ngắt ra bằng công tắc ly tâm hoặc role tự động.

Hướng dẫn đấu tụ đề cho motor 1 pha – từng bước chi tiết

Bước 1: Xác định dây cuộn chạy và cuộn phụ

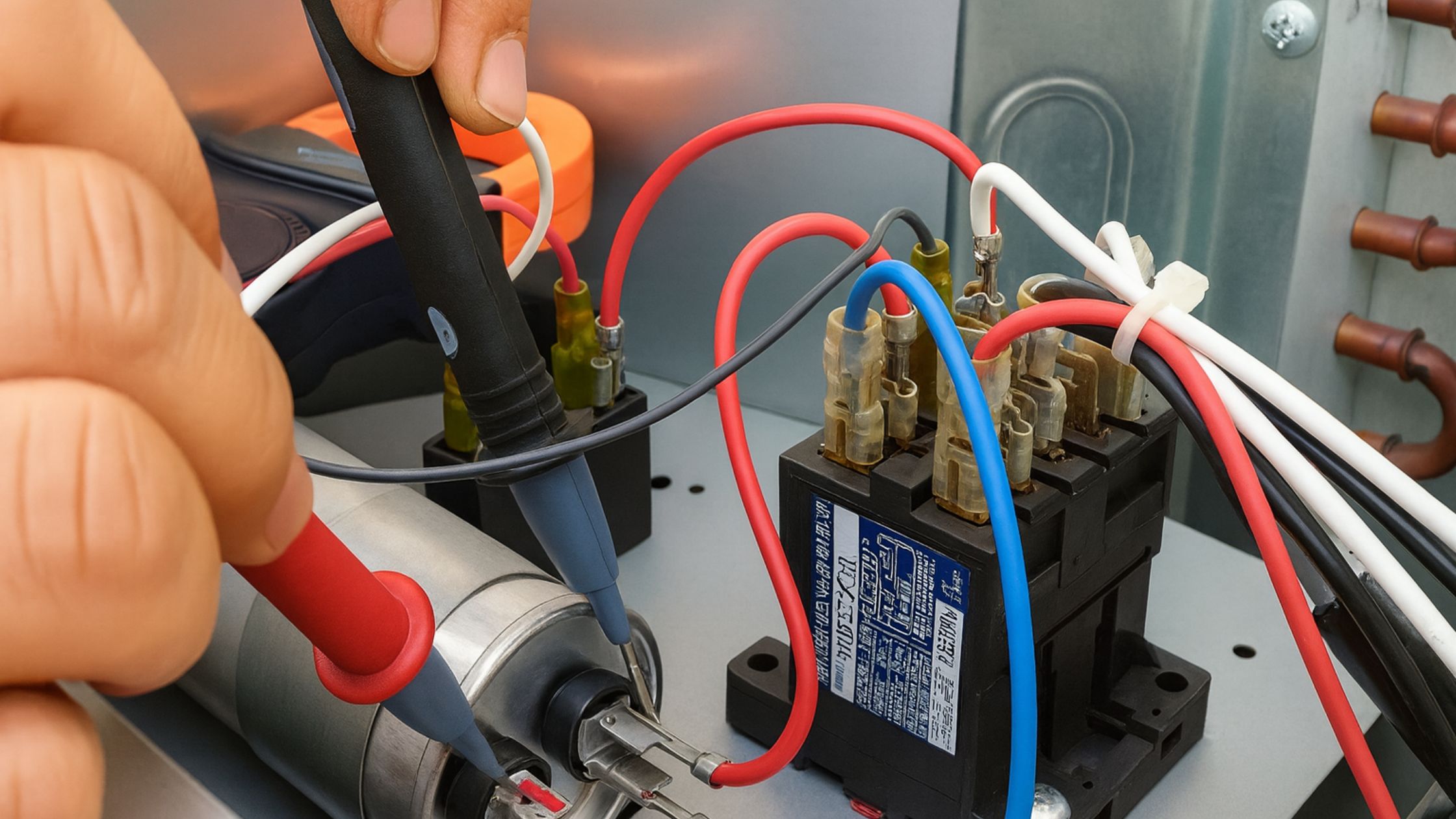

• Dùng đồng hồ đo điện trở.
• Cuộn chạy có điện trở nhỏ hơn, cuộn phụ có điện trở lớn hơn.
• Ghi chú hoặc đánh dấu màu dây để tránh nhầm lẫn.

Bước 2: Nối tụ đề vào cuộn phụ

• Một đầu tụ đề nối vào cuộn phụ.
• Đầu còn lại của tụ đề nối vào nguồn pha L.

Bước 3: Nối cuộn chạy vào nguồn

• Cuộn chạy nối trực tiếp vào nguồn L và N.

Bước 4: Ngắt tụ đề sau khi motor khởi động

• Dùng công tắc ly tâm (gắn trong motor) hoặc role để ngắt tụ đề.
• Nếu để tụ đề chạy liên tục → motor nóng, nhanh hỏng.

Bước 5: Kiểm tra

• Cấp điện thử, motor khởi động nhanh, chạy êm.
• Nếu chỉ kêu ù → kiểm tra lại sơ đồ đấu dây.

Khi nào cần đấu tụ đề cho motor 1 pha?

• Motor công suất lớn (máy bơm nước, máy nén, máy tiện nhỏ).
• Khi motor chỉ có tụ ngậm nhưng khởi động yếu.
• Khi motor phải kéo tải nặng ngay từ đầu.
• Khi khách báo máy chạy ì ạch, phải thay tụ đề hỗ trợ.

👉 Thợ mới nên tập đấu trên motor nhỏ trước khi làm motor công suất lớn.

So sánh: motor chỉ dùng tụ ngậm vs motor dùng thêm tụ đề

• Motor chỉ dùng tụ ngậm:
  • Khởi động được nếu tải nhẹ.
  • Không phù hợp cho tải nặng (máy bơm, block).
• Motor có thêm tụ đề:
  • Khởi động khỏe, tải nặng vẫn chạy.
  • Motor bền hơn vì không bị ì khi khởi động.

👉 Vì vậy, với motor 1 pha công suất lớn, bắt buộc phải có tụ đề.

Sai lầm thường gặp khi đấu tụ đề cho motor 1 pha

1. Đấu nhầm tụ vào cuộn chạy → motor không khởi động.
2. Dùng sai trị số tụ: tụ nhỏ motor không chạy, tụ lớn motor nóng.
3. Không ngắt tụ đề sau khởi động → motor nhanh hỏng.
4. Không kiểm tra điện áp tụ → chọn tụ 250VAC trong khi nguồn dao động cao, dễ nổ.
5. Mua tụ kém chất lượng → vài tháng lại hỏng, mất công thay.

Ví dụ thực tế: đấu tụ đề cho máy bơm nước 1HP

• Motor 1HP cần tụ đề 60–80µF/450VAC.
• Cuộn chạy: dây to, điện trở nhỏ.
• Cuộn phụ: dây nhỏ, điện trở lớn.
• Đấu tụ đề nối giữa cuộn phụ và nguồn pha.
• Sau khi máy bơm khởi động, tụ đề được ngắt bằng công tắc ly tâm.

👉 Nếu thay sai trị số (ví dụ chỉ dùng 30µF), máy bơm sẽ ì ạch, không lên nước.

Đấu tụ đề cho motor 1 pha không khó nếu hiểu nguyên lý. Anh em thợ mới hay chủ cửa hàng khi thay tụ hãy chú ý chọn đúng trị số và thương hiệu. Nếu cần mua tụ đề chất lượng, hãy liên hệ Linh Kiện Quỳnh Diễn – chuyên cung cấp tụ Tinh Chi và EUN SUNG với đầy đủ dải µF, đảm bảo trị số chính xác, bền và an toàn.

Kết luận

Tụ đề motor 1 pha là linh kiện bắt buộc để motor khởi động được, nhất là với tải nặng. Hiểu đúng nguyên lý, phân biệt rõ tụ đề và tụ ngậm, chọn đúng trị số và đấu dây chuẩn sẽ giúp motor khởi động khỏe, chạy ổn định và bền hơn. Đừng quên: tụ kém chất lượng hoặc đấu sai có thể khiến motor cháy ngay lập tức. Hãy chọn tụ Tinh Chi hoặc EUN SUNG để đảm bảo an toàn, hiệu quả và giữ trọn uy tín nghề nghiệp.
