Cách Chọn Quạt Tản Nhiệt 12V Phù Hợp Với Mạch Công Suất Hướng Dẫn Chuẩn Cho Thợ Và Sinh Viên Điện Tử

VÌ SAO PHẢI CHỌN QUẠT TẢN NHIỆT ĐÚNG CÁCH ?

Bạn đã bao giờ gặp tình huống: mạch nguồn đang chạy ngon bỗng khét mùi, IC công suất nổ bụp, hay ampli vừa bật 15 phút đã nóng ran?

Rất nhiều anh em kỹ thuật gặp lỗi này mà không hiểu nguyên nhân thật sự là đa phần không phải do linh kiện dỏm, mà là chọn sai quạt tản nhiệt hoặc lắp quạt không đúng thông số.

Trong thế giới điện & điện tử, nhiệt độ chính là kẻ thù thầm lặng của mọi bo mạch. Khi linh kiện hoạt động quá nóng, tụ điện sẽ phồng, MOSFET dễ cháy, IC dễ hư hỏng, còn mạch nguồn thì xuống cấp nhanh chóng. Giải pháp nghe có vẻ đơn giản mà chỉ cần lắp một chiếc quạt tản nhiệt 12V nhưng nếu chọn sai loại, sai dòng hoặc sai kích thước, bạn lại vô tình khiến mạch “tự diệt” sớm hơn.

Vì vậy, chọn đúng quạt tản nhiệt cho mạch công suất không chỉ là vấn đề kỹ thuật, mà là bài học sống còn với cả thợ sửa chuyên nghiệp lẫn sinh viên điện tử.

Một chiếc quạt tản nhiệt 12V phù hợp sẽ giúp linh kiện “thở” dễ dàng, mạch ổn định hơn, giảm hỏng hóc và kéo dài tuổi thọ thiết bị gấp nhiều lần.

Trong bài viết này, Linh Kiện Quỳnh Diễn sẽ hướng dẫn chi tiết cách chọn, lắp và kiểm tra quạt tản nhiệt 12V chuẩn kỹ thuật, giúp bạn bảo vệ mạch công suất như dân chuyên nghiệp.

HIỂU VỀ QUẠT TẢN NHIỆT 12V NGUYÊN LÝ HOẠT ĐỘNG

Để chọn được quạt tản nhiệt 12V phù hợp cho mạch công suất, bạn cần hiểu rõ nó hoạt động như thế nào và vì sao chỉ một chiếc quạt nhỏ lại có thể “giữ mạng” cho cả hệ thống điện tử.

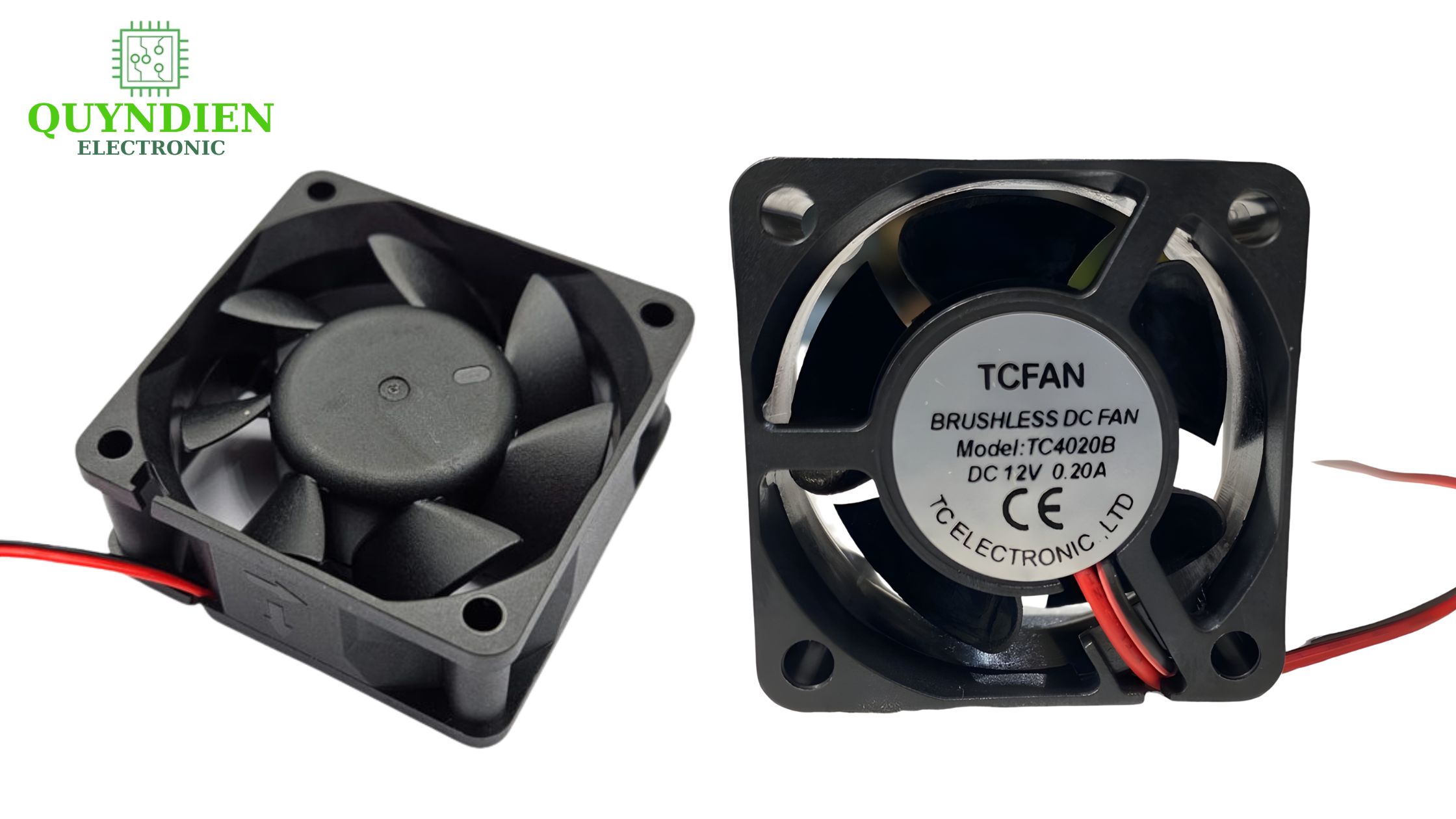

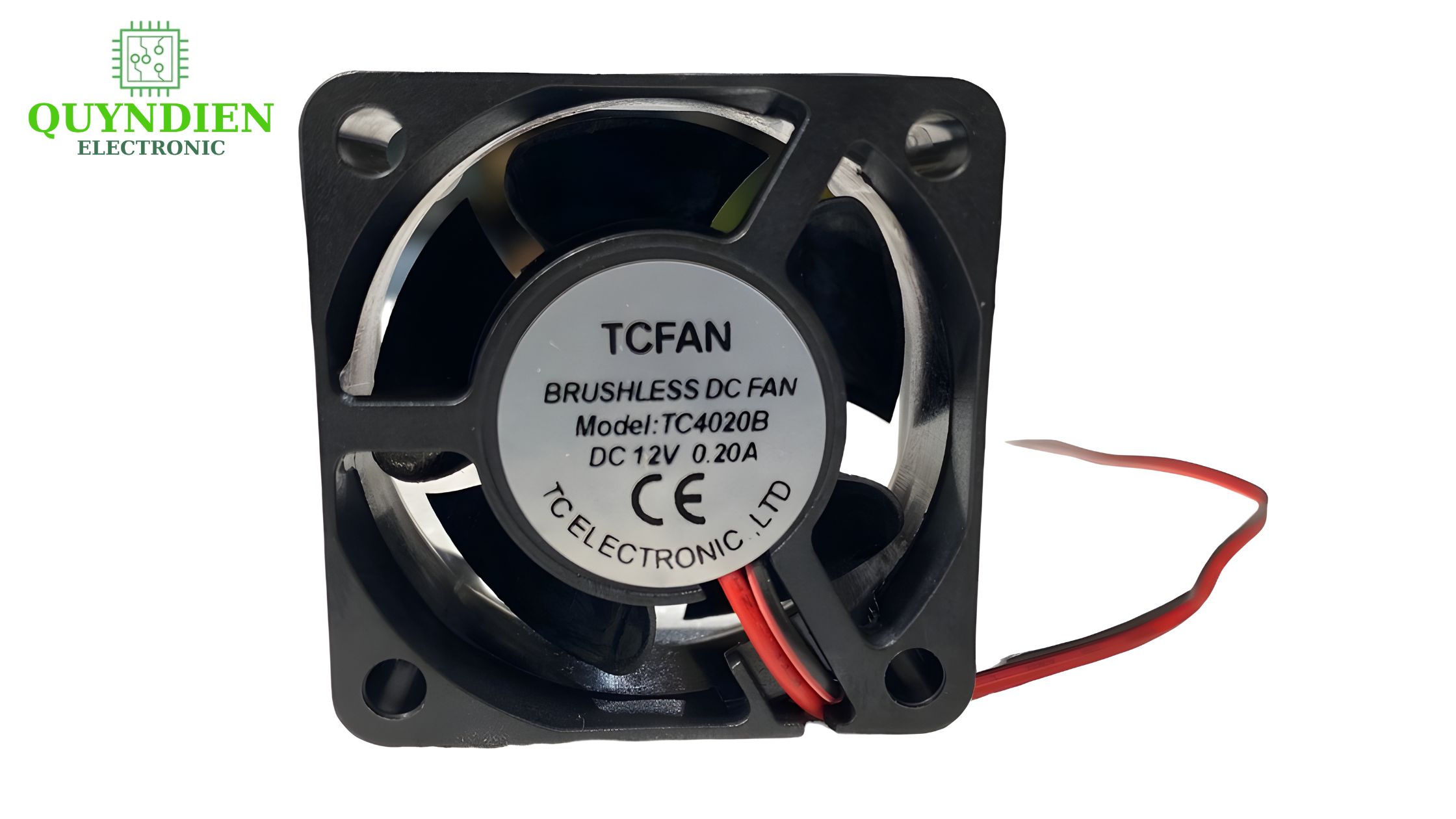

Cấu tạo cơ bản của quạt tản nhiệt 12V

Một chiếc quạt tản nhiệt 12VDC gồm bốn thành phần chính:

- Motor không chổi than (Brushless DC Motor): Đây là phần quan trọng nhất. Motor này dùng mạch điều khiển từ tính thay cho chổi than cơ học, giúp quạt chạy êm, không tạo tia lửa điện và có tuổi thọ gấp 3-5 lần so với quạt thường.

- Cánh quạt (Fan Blade): Được làm từ nhựa ABS hoặc PBT chịu nhiệt, được thiết kế dạng cong khí động học để tạo luồng gió cưỡng bức ổn định. Cánh càng cong – lực gió càng mạnh, giúp tản nhiệt nhanh hơn.

- Khung quạt (Frame): Hình vuông, có kích thước tiêu chuẩn như 4x4cm, 6x6cm, 8x8cm hoặc 12x12cm dễ bắt vít và phù hợp với hầu hết bo mạch hoặc hộp nhựa ABS.

- Bạc đạn & mạch điều khiển quay: Bạc đạn kép (Double Ball Bearing) giúp quạt quay êm, không rung và hoạt động bền bỉ đến 40.000 giờ liên tục.

Nguyên lý hoạt động

Khi được cấp điện áp 12VDC, motor quay và tạo nên luồng gió cưỡng bức. Luồng gió này:

- Hút không khí mát từ bên ngoài vào

- Đẩy khí nóng ra khỏi vùng linh kiện tỏa nhiệt, Giúp duy trì nhiệt độ ổn định, bảo vệ linh kiện không bị “nóng ngộp” trong môi trường kín.

Mối liên hệ giữa tốc độ quay, dòng tiêu thụ, hiệu quả tản nhiệt

- Tốc độ quay (RPM): càng cao, gió càng mạnh → tản nhanh hơn, nhưng cũng ồn hơn.

- Dòng tiêu thụ (A): càng lớn, mô-men quay càng cao → phù hợp mạch công suất lớn.

- Hiệu suất tản nhiệt: tỷ lệ thuận với lưu lượng gió (CFM) – thông số thể hiện lượng khí mà quạt có thể di chuyển trong 1 phút.

Ví dụ thực tế:

Quạt Tản Nhiệt 12V dòng 0.20A-0.30A có thể giảm nhiệt cho ampli hoặc nguồn tổ ong 150–200W trong vòng 5–10 phút mà không gây ồn.

Chính nhờ sự kết hợp hoàn hảo giữa motor không chổi than, cánh quạt khí động học và điện áp phổ biến 12VDC, quạt tản nhiệt đã trở thành trợ thủ tản nhiệt số 1 trong mọi thiết bị điện tử và từ mạch nguồn, ampli đến hệ thống camera.

NHỮNG LỖI THƯỜNG GẶP KHI CHỌN QUẠT TẢN NHIỆT VÀ HẬU QUẢ KHÓ LƯỜNG

Chọn sai quạt tản nhiệt nghe tưởng đơn giản, nhưng thực tế là nguyên nhân hàng đầu khiến mạch công suất hỏng sớm, IC cháy, tụ phồng hoặc linh kiện chết hàng loạt.

Rất nhiều anh em kỹ thuật thậm chí cả sinh viên mới làm đồ án và mắc phải những lỗi cơ bản dưới đây khi lắp quạt tản nhiệt 12V cho mạch.

1. Chọn sai điện áp quạt “cháy ngay sau vài giây”

Đây là lỗi phổ biến nhất:

- Cấp quạt 24V vào mạch 12V → quạt quay yếu, gần như không đủ gió để tản nhiệt.

- Ngược lại, cấp 12V vào quạt 5V → motor quá tải, cháy ngay sau vài phút.

Giải pháp: Luôn kiểm tra nhãn quạt hoặc đo điện áp định mức trước khi đấu. Quạt cho mạch công suất dân dụng nên dùng loại quạt tản nhiệt 12VDC 0.20A-0.30A.

2. Chọn quạt gió yếu cho bo công suất lớn “IC vẫn nóng, mạch vẫn chết”

Nhiều người chọn quạt nhỏ 4x4cm cho mạch công suất 200-300W → gió không đủ, nhiệt vẫn tích tụ.

Giải pháp:

- Mạch công suất <100W → quạt mini 4x4cm (0.15A).

- Mạch 200–400W → quạt 6x6cm (0.20A).

- Mạch >400W → quạt 8x8cm hoặc 12x12cm (0.25-0.30A).

3. Chọn quạt quá lớn hoặc ồn “gió mạnh nhưng rung, nhiễu âm”

Một số anh em thợ ampli chọn quạt công nghiệp 12x12cm cho dàn âm thanh → tản nhanh thật, nhưng tiếng ồn lại lọt vào tín hiệu âm, gây rè và khó chịu.

Giải pháp: Chọn quạt tản nhiệt có dòng 0.20A-0.30A là loại Low Noise để cân bằng giữa gió mạnh và êm ái.

4. Lắp sai hướng gió “thổi ngược chiều, khí nóng bị quẩn lại”

Trên khung quạt luôn có mũi tên chỉ hướng gió và chiều quay, nhưng nhiều người không để ý.

Nếu lắp sai chiều, quạt sẽ thổi khí nóng ngược lại, khiến nhiệt độ trong hộp càng tăng.

Giải pháp: Đảm bảo gió thổi qua linh kiện nóng và thoát ra ngoài vỏ hộp, không để khí nóng bị dồn lại.

5. Không vệ sinh định kỳ “bụi khiến gió yếu, bạc đạn nhanh mòn”

Sau vài tháng, bụi bám trên cánh quạt làm giảm 30-40% lưu lượng gió, đồng thời tăng ma sát trục quay → quạt rung, phát tiếng “rít”.

Giải pháp:

- Vệ sinh quạt định kỳ 1-2 tháng/lần bằng cọ mềm hoặc khí nén.

- Nếu nghe tiếng kêu lạ → tra dầu bạc đạn hoặc thay mới.

Kinh nghiệm từ thợ kỹ thuật Quỳnh Diễn:

“Một con IC công suất cháy có thể giá vài chục nghìn, nhưng đôi khi chỉ vì tiếc một chiếc quạt 12V 20 ngàn đồng. Chọn đúng quạt, bạn tiết kiệm được cả mạch.”

Việc chọn sai quạt hoặc lắp đặt không đúng kỹ thuật không chỉ làm giảm hiệu quả tản nhiệt mà còn gây nguy hiểm cho toàn bộ hệ thống điện tử.

Bước tiếp theo, bạn sẽ biết cách chọn quạt chuẩn xác cho từng loại mạch công suất vừa mát, vừa êm, lại tiết kiệm điện.

HƯỚNG DẪN CHỌN QUẠT PHÙ HỢP CHO MẠCH CÔNG SUẤT

Chọn đúng loại quạt cho đúng thiết bị là bước quan trọng nhất để đảm bảo hệ thống điện tử hoạt động ổn định, mát mẻ và bền bỉ. Một chiếc quạt tản nhiệt 12VDC phù hợp không chỉ giúp giảm nhiệt mà còn kéo dài tuổi thọ của IC công suất, tụ điện, MOSFET và nguồn tổ ong lên gấp nhiều lần.

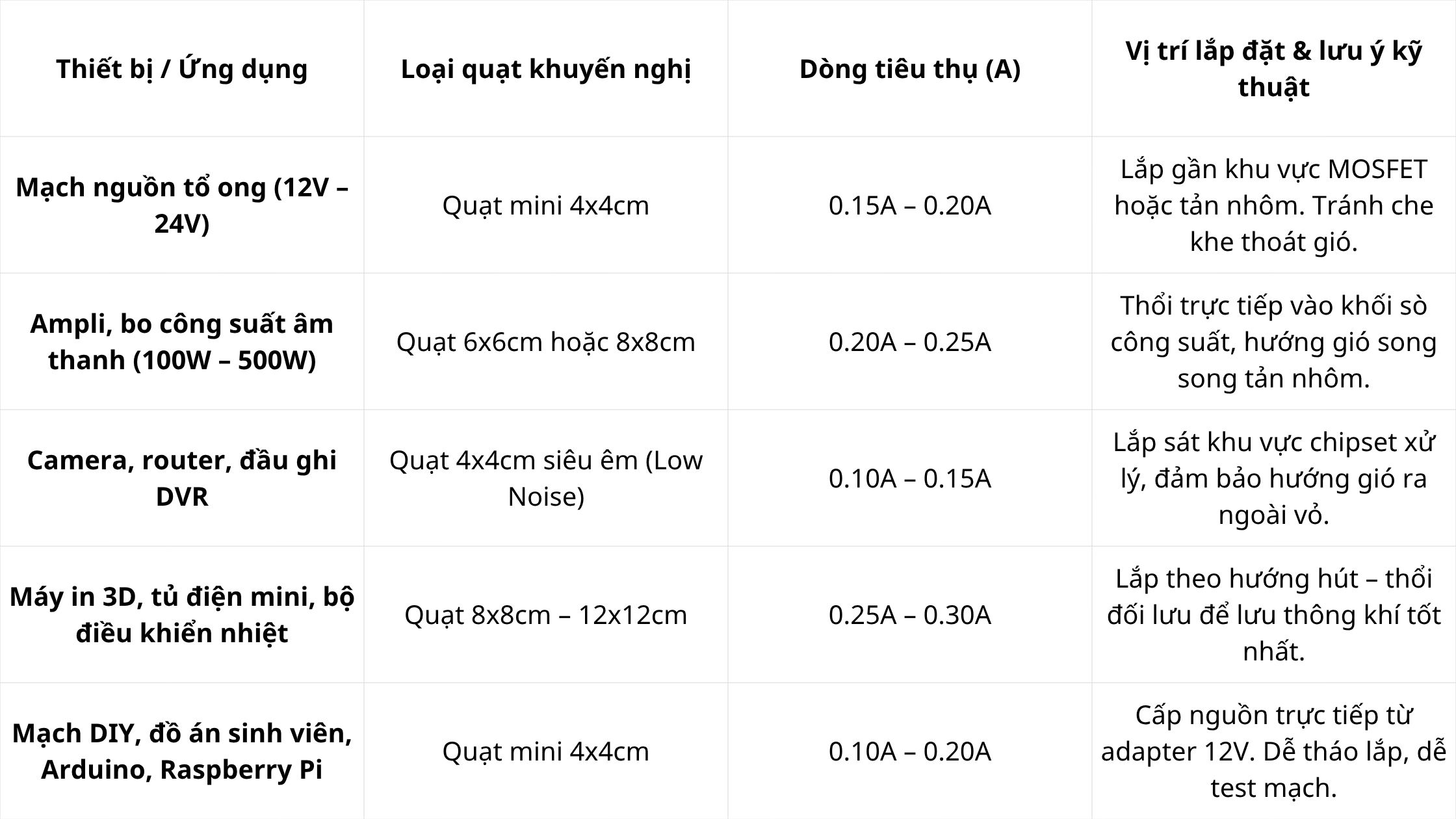

Dưới đây là bảng hướng dẫn chi tiết để bạn dễ dàng chọn loại quạt tương ứng với từng thiết bị:

Các tiêu chí kỹ thuật khi lựa chọn:

1. Điện áp định mức:

- Luôn chọn quạt 12VDC chuẩn cho mạch dân dụng.

- Tránh sử dụng quạt 24V hoặc 5V vì lưu lượng gió và dòng tiêu thụ khác biệt.

2. Dòng tiêu thụ (A):

- Quạt dòng cao (0.25A trở lên) phù hợp với thiết bị công suất lớn.

- Quạt dòng thấp (0.10A–0.15A) dành cho thiết bị nhỏ hoặc không gian kín.

3. Lưu lượng gió (CFM):

- Mạch càng nóng → cần quạt có CFM cao hơn (tức cánh to hơn hoặc tốc độ quay cao hơn).

- Với mạch công suất >300W, nên dùng quạt có CFM ≥ 20 để đảm bảo làm mát nhanh.

4. Độ ồn:

- Với ampli, router, camera → chọn loại Low Noise Fan, độ ồn dưới 30dB để không ảnh hưởng âm thanh hoặc tiếng quạt nền.

5. Kiểu bạc đạn:

- Sleeve Bearing (trục trơn): rẻ, dùng cho thiết bị ngắn hạn.

- Double Ball Bearing (bạc đạn kép): bền hơn, thích hợp thiết bị chạy 24/7 (camera, router, nguồn).

Mẹo chuyên nghiệp từ thợ Quỳnh Diễn: “Khi chọn quạt cho mạch công suất, đừng chỉ nhìn kích thước hãy để ý dòng điện định mức (A). Dòng cao hơn thường gió mạnh và tản tốt hơn, nhưng cũng nên cân bằng độ ồn và vị trí lắp.”

Một lựa chọn quạt đúng không chỉ giúp mạch mát nhanh và hoạt động ổn định, mà còn giúp bạn tiết kiệm thời gian, chi phí và công bảo trì.

Và nếu bạn muốn quạt vừa bền, êm, gió mạnh và đúng chuẩn kỹ thuật, hãy ưu tiên chọn quạt tản nhiệt 12VDC dòng 0.20A-0.30A là sản phẩm được test kỹ tại Linh Kiện Quỳnh Diễn.

CÁCH LẮP QUẠT TẢN NHIỆT CHUẨN KỸ THUẬT ĐỂ MẠCH CHẠY MÁT VÀ BỀN GẤP ĐÔI

Nhiều anh em kỹ thuật chọn đúng quạt nhưng lại lắp sai hướng gió, sai cực hoặc cố định chưa chắc chắn, khiến hiệu quả tản nhiệt giảm đến 50%.

Để quạt tản nhiệt 12VDC hoạt động tối ưu, bạn chỉ cần thực hiện đúng 5 bước chuẩn kỹ thuật sau đây.

BƯỚC 1: XÁC ĐỊNH KHU VỰC SINH NHIỆT

Trước tiên, hãy tìm ra nơi tỏa nhiệt mạnh nhất trên mạch và thường là:

- IC công suất, MOSFET, tụ nguồn hoặc biến áp xung.

- Dùng tay chạm nhẹ (hoặc bút đo nhiệt độ) sau 5-10 phút vận hành để xác định chính xác.

Mẹo: lắp quạt sao cho luồng gió thổi trực tiếp qua khu vực này, hiệu quả sẽ tăng gấp 3 lần so với gắn ở vị trí ngẫu nhiên.

BƯỚC 2: CHỌN HƯỚNG GIÓ PHÙ HỢP

Trên khung quạt luôn có mũi tên nhỏ thể hiện:

- Chiều quay cánh quạt

- Hướng luồng gió thổi ra.

Nguyên tắc:

- Nếu mạch đặt trong hộp kín → gió phải thổi từ ngoài vào, đồng thời phải có khe thoát khí đối diện.

- Nếu mạch hở hoặc có tản nhôm → gió nên thổi xuyên qua vùng tản nhiệt, không để khí nóng “quẩn” lại.

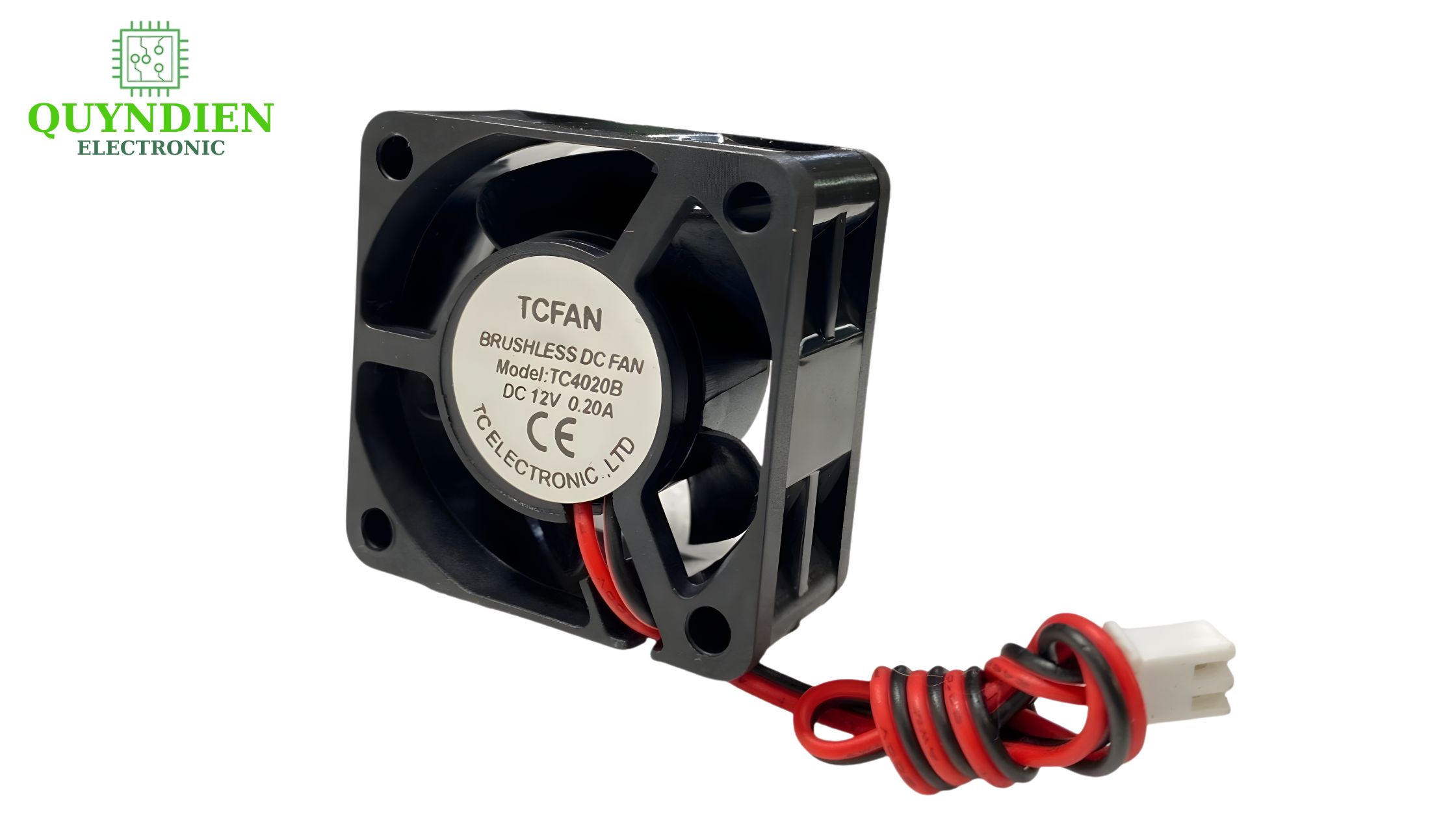

BƯỚC 3: ĐẤU DÂY ĐÚNG CỰC

- Dây đỏ: cực dương (+)

- Dây đen: cực âm (-)

Tuyệt đối không đảo cực!

Nếu đấu sai, quạt có thể quay ngược chiều hoặc cháy mạch điều khiển bên trong. Trước khi cấp điện, nên thử bằng nguồn bench hoặc adapter 12V có công tắc để kiểm tra.

BƯỚC 4: CỐ ĐỊNH QUẠT CHẮC CHẮN

- Sử dụng ốc M3 hoặc keo silicon chịu nhiệt để gắn quạt vào vỏ hộp hoặc tản nhôm.

- Khi gắn trên mạch, nên chèn miếng đệm cao su hoặc vòng cách điện để hạn chế rung và rò điện.

- Hạn chế dùng keo nóng vì dễ bong khi quạt chạy lâu và sinh nhiệt cao.

BƯỚC 5: KIỂM TRA & BẢO DƯỠNG SAU KHI LẮP

Sau khi đấu xong, bật quạt chạy thử 5-10 phút:

- Nếu quạt quay đều, gió mạnh, không rung và không phát tiếng kêu lạ → đạt chuẩn.

- Sau 2–3 tháng, nên vệ sinh bụi bằng cọ mềm hoặc khí nén, tránh để bụi bám dày trên cánh quạt làm giảm lưu lượng gió.

- Khi nghe tiếng “rít” nhẹ → tra một giọt dầu mỡ bôi trơn vào trục bạc đạn để quạt chạy mượt trở lại.

Kinh nghiệm thực tế từ thợ Linh Kiện Quỳnh Diễn: “Nhiều người lắp đúng quạt nhưng sai hướng gió, khiến mạch càng nóng. Chỉ cần đảo chiều, nhiệt độ giảm ngay 20°C. Đừng để một sai sót nhỏ khiến linh kiện phải trả giá lớn.”

Lắp đúng kỹ thuật không chỉ giúp quạt tản nhiệt 12V hoạt động tối đa công suất, mà còn tăng hiệu quả làm mát, giảm tiếng ồn và kéo dài tuổi thọ của thiết bị.

Đây chính là tiêu chuẩn mà các thợ sửa chuyên nghiệp và sinh viên điện tử nên nắm vững.

ĐÁNH GIÁ HIỆU QUẢ & PHẢN HỒI TỪ NGƯỜI DÙNG THỰC TẾ

Sau khi áp dụng đúng hướng dẫn chọn và lắp quạt tản nhiệt 12VDC, hàng trăm khách hàng của Linh Kiện Quỳnh Diễn từ thợ sửa điện tử, kỹ thuật viên âm thanh đến sinh viên thực hành điện đã gửi về rất nhiều phản hồi tích cực.

Những con số thực tế dưới đây chính là bằng chứng rõ ràng nhất cho hiệu quả mà một chiếc quạt tản nhiệt 12V nhỏ bé mang lại.

PHẢN HỒI TỪ ANH EM KỸ THUẬT VÀ SINH VIÊN

Anh Phát là thợ sửa ampli tại Long An:

“Trước đây ampli 300W của tôi chạy 15 phút là nóng bỏng tay, IC khuếch đại phồng lên. Từ khi lắp quạt 12V dòng 0.20A mua ở Quỳnh Diễn, ampli đánh cả buổi vẫn mát. Quạt êm, gió mạnh, không ảnh hưởng tiếng nhạc.”

Anh Minh là thợ nguồn tổ ong ở TP.HCM:

“Nguồn 12V 10A của tôi thường hay sụt áp khi tải cao. Sau khi gắn thêm quạt mini 4x4cm, đo lại điện áp đầu ra ổn định hơn, giảm từ 75°C xuống còn 47°C. Mạch chạy êm, không còn cháy tụ nữa.”

Bạn Linh là sinh viên ngành Điện & Điện tử:

“Trong đồ án nguồn xung của mình, quạt 12V mini rất tiện vì có thể cấp trực tiếp từ adapter. Gió đủ mạnh mà cực kỳ êm. Sau khi test, mạch giảm 25°C và hoạt động ổn định suốt 2 giờ.”

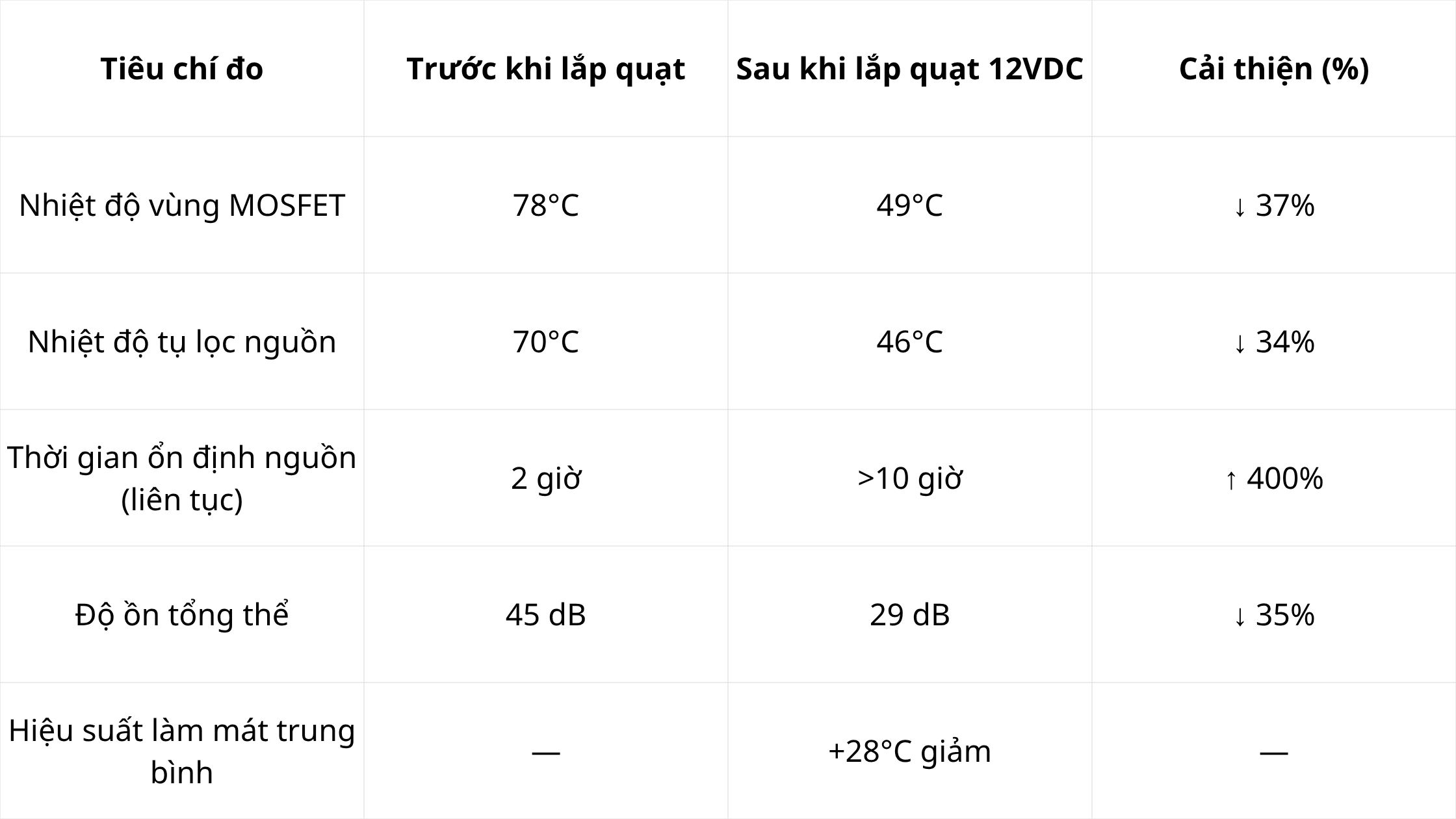

KẾT QUẢ ĐO THỰC TẾ TỪ THỢ & NGƯỜI DÙNG

CÁC ỨNG DỤNG ĐƯỢC GHI NHẬN HIỆU QUẢ CAO NHẤT

- Ampli dân dụng và bo công suất âm thanh.

- Nguồn tổ ong, bộ nguồn công nghiệp 12V/24V.

- Camera giám sát, router, đầu ghi DVR.

- Bo mạch DIY, mô hình thực hành sinh viên.

NHỮNG LÝ DO KHIẾN KHÁCH HÀNG ƯA CHUỘNG DÒNG QUẠT 12V QUỲNH DIỄN

- Chạy cực êm, không rung, không nhiễu âm thanh.

- Lưu lượng gió ổn định, kiểm định kỹ từng chiếc trước khi giao.

- Bền bỉ 24/7, motor Brushless, bạc đạn kép.

- Dễ lắp, dễ cấp nguồn, tương thích hầu hết mạch công suất dân dụng.

- Giá hợp lý, hiệu quả cao, hỗ trợ tư vấn kỹ thuật tận tình.

Chia sẻ thật của thợ lâu năm Quỳnh Diễn: “Một chiếc quạt tản nhiệt 12V 0.20A-0.30A có thể cứu cả bo mạch 300 ngàn. Không phải linh kiện đắt mới quan trọng, mà là linh kiện đúng chỗ, đúng công suất.”

Từ thực tế sử dụng, có thể kết luận rằng quạt tản nhiệt 12VDC là giải pháp đơn giản nhưng hiệu quả nhất để duy trì sự ổn định cho mọi thiết bị điện tử từ ampli, nguồn tổ ong cho đến mạch DIY.

Chỉ cần chọn đúng loại và lắp đúng kỹ thuật, bạn đã giúp thiết bị của mình chạy mát, êm và bền hơn gấp đôi.

LỢI ÍCH TỔNG HỢP VÀ KẾT LUẬN

Sau tất cả những phân tích và phản hồi thực tế, có thể khẳng định: chọn đúng quạt tản nhiệt 12VDC không chỉ là chi tiết kỹ thuật nhỏ mà là bí quyết sống còn để đảm bảo độ bền và hiệu suất cho mọi thiết bị điện tử.

Dù bạn là thợ sửa điện tử lâu năm, sinh viên ngành điện & điện tử, hay người đam mê DIY, việc hiểu và chọn đúng quạt sẽ giúp bạn tiết kiệm hàng trăm nghìn chi phí sửa chữa, đồng thời bảo vệ bo mạch khỏi những hỏng hóc âm thầm do nhiệt.

TỔNG HỢP LỢI ÍCH CỦA VIỆC CHỌN ĐÚNG QUẠT 12VDC

1. Tản nhiệt nhanh và bảo vệ linh kiện hiệu quả: Giảm 25–30°C chỉ trong vài phút, giữ mạch luôn mát và ổn định.

2. Kéo dài tuổi thọ thiết bị gấp đôi: Linh kiện hoạt động trong môi trường mát mẻ → giảm hao mòn, tăng độ bền.

3. Tiết kiệm điện năng và giảm tiếng ồn: Dòng tiêu thụ chỉ 0.20A-0.30A, motor Brushless quay êm, không gây nhiễu âm hay rung.

4. Dễ lắp đặt và tương thích cao: Có thể dùng cho ampli, nguồn tổ ong, camera, router, tủ điện, bo DIY mà không cần mạch chuyển đổi.

5. Giá hợp lý và hiệu quả vượt trội: Một chiếc quạt vài chục nghìn đồng có thể giúp bạn bảo vệ bo mạch trị giá hàng trăm nghìn, quá “hời” cho mọi kỹ thuật viên.

KẾT LUẬN

Một hệ thống điện tử ổn định không chỉ dựa vào linh kiện tốt, mà còn phụ thuộc vào khả năng kiểm soát nhiệt độ.

Và quạt tản nhiệt 12VDC chính là người hùng thầm lặng đảm nhiệm công việc đó nhỏ bé, tiết kiệm, nhưng cực kỳ hiệu quả.

Đầu tư một chiếc quạt đúng chuẩn, bạn đang bảo vệ tuổi thọ cho thiết bị, giữ ổn định cho mạch nguồn, và quan trọng nhất là giảm nguy cơ cháy nổ, hư hỏng trong quá trình vận hành.

Đừng để nhiệt làm hại thiết bị của bạn!

Hãy chọn ngay Quạt Tản Nhiệt 12VDC 0.20A-0.30A Chuẩn Kỹ Thuật tại Linh Kiện Quỳnh Diễn hàng mới, test kỹ từng chiếc, gió mạnh, chạy êm và bền bỉ 24/7.
