B688 Và D718 - Cặp Đôi Hoàn Hảo Trong Mạch Đẩy Kéo?

Trong các mạch ampli công suất, đặc biệt là ampli class AB, cặp transistor B688 và D718 được xem là một trong những bộ đôi quen thuộc, dễ dùng và rất phổ biến với thợ sửa chữa âm thanh, người học điện tử và dân DIY ampli. Sự kết hợp giữa D718 NPN và B688 PNP giúp mạch khuếch đại âm thanh hoạt động cân bằng, ổn định và cho hiệu suất tốt hơn so với nhiều kiểu mạch đơn giản khác.

Vậy vì sao B688 và D718 thường được dùng chung trong mạch đẩy kéo? Cặp transistor này có ưu điểm gì, cần phối ghép ra sao và khi sử dụng cần lưu ý những điểm nào? Hãy cùng Linh Kiện Quỳnh Diễn tìm hiểu chi tiết trong bài viết dưới đây.

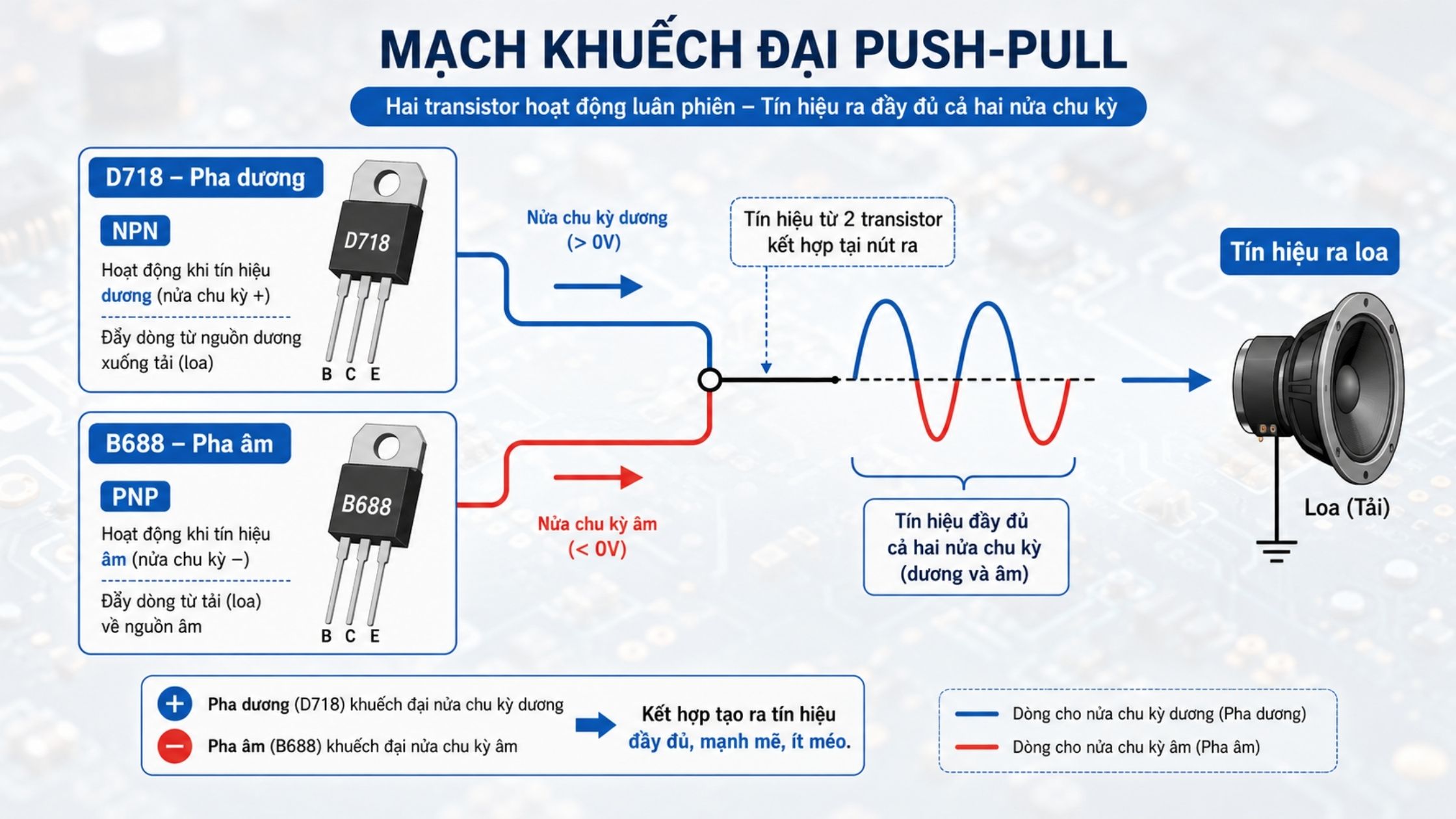

Mạch Đẩy Kéo Push-Pull Là Gì?

Mạch đẩy kéo, hay còn gọi là mạch push-pull, là một dạng mạch khuếch đại công suất được sử dụng rất nhiều trong ampli âm thanh. Nguyên lý cơ bản của mạch là dùng hai transistor hoạt động bổ sung cho nhau: một transistor xử lý nửa chu kỳ dương của tín hiệu, transistor còn lại xử lý nửa chu kỳ âm.

Trong cấu hình này, D718 là transistor NPN thường đảm nhiệm phần tín hiệu dương, còn B688 là transistor PNP đảm nhiệm phần tín hiệu âm. Khi tín hiệu đi lên, D718 dẫn và B688 ngưng. Khi tín hiệu đi xuống, B688 dẫn và D718 ngưng. Nhờ đó, tín hiệu âm thanh được khuếch đại đầy đủ cả hai chiều, giúp âm thanh mạnh hơn, rõ hơn và hạn chế méo tiếng nếu mạch được thiết kế đúng.

Ưu điểm lớn của mạch push-pull là hiệu suất cao hơn mạch khuếch đại đơn, giảm hao nhiệt và phù hợp với các ampli công suất vừa đến lớn. Đây cũng là lý do cặp B688 – D718 trở thành lựa chọn rất quen thuộc trong nhiều mạch ampli class AB.

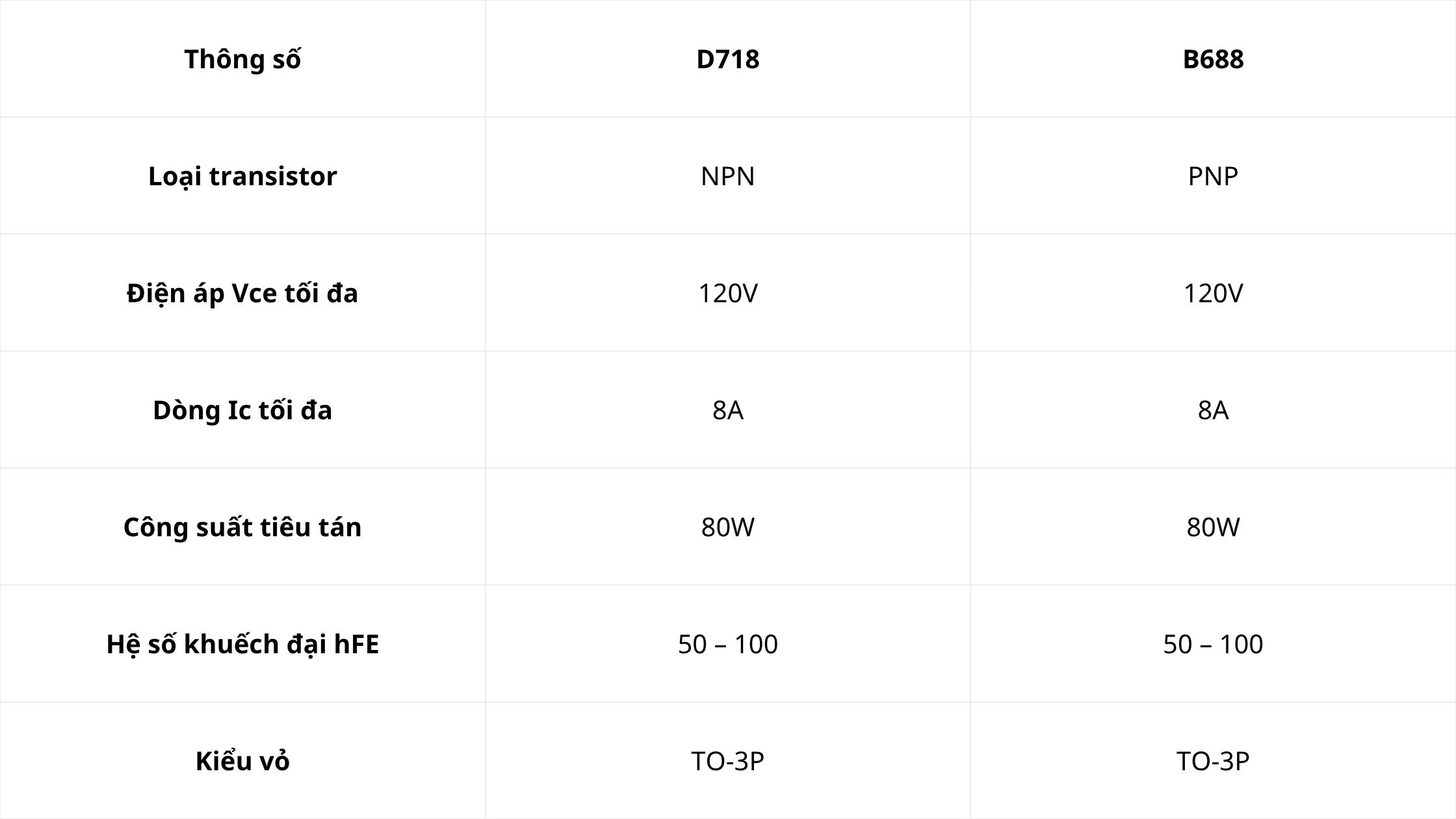

Thông Số Cơ Bản Của B688 Và D718

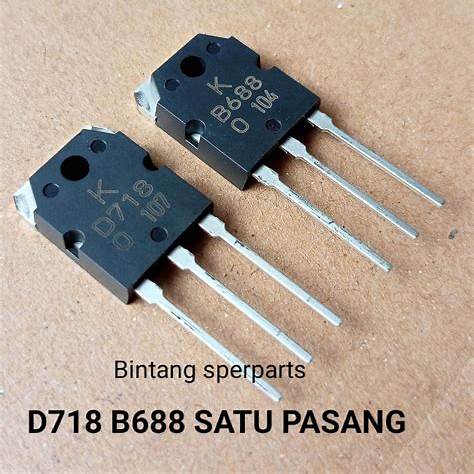

B688 và D718 là cặp transistor công suất bổ sung cho nhau, thường được sử dụng trong các mạch ampli, mạch khuếch đại âm thanh và một số ứng dụng công suất khác.

Điểm mạnh của cặp transistor này là thông số tương đối đồng đều, kiểu dáng giống nhau, dễ lắp đặt trên board mạch và dễ bố trí tản nhiệt. Nhờ sự tương thích đó, B688 và D718 thường được dùng thành từng cặp trong tầng công suất của ampli.

Tuy nhiên, cần lưu ý rằng dù ngoại hình khá giống nhau, D718 là NPN còn B688 là PNP. Khi lắp đặt hoặc thay thế, phải kiểm tra đúng chân và đúng loại transistor để tránh lắp nhầm gây cháy mạch.

Vì Sao B688 Và D718 Phù Hợp Với Mạch Đẩy Kéo?

Trong ampli class AB, việc chọn đúng cặp transistor NPN và PNP có ý nghĩa rất quan trọng. Nếu hai transistor không tương thích, mạch dễ bị lệch dòng, nóng nhanh, méo tiếng hoặc hoạt động thiếu ổn định.

Cặp B688 – D718 được sử dụng rộng rãi vì có nhiều ưu điểm thực tế. Trước hết, hai transistor này có thông số kỹ thuật khá đồng bộ như cùng điện áp chịu đựng 120V, dòng tải tối đa 8A, công suất tiêu tán 80W và hệ số khuếch đại tương đương. Điều này giúp mạch dễ cân bằng hơn khi hoạt động.

Thứ hai, cả hai đều sử dụng kiểu vỏ TO-3P, thuận tiện cho việc lắp đặt đối xứng trên board mạch và gắn chung lên nhôm tản nhiệt. Với các mạch ampli phổ thông, việc sửa chữa và thay thế cũng dễ hơn vì B688 và D718 khá phổ biến trên thị trường.

Thứ ba, sự kết hợp giữa D718 và B688 giúp xử lý cân bằng hai pha của tín hiệu âm thanh. D718 khuếch đại phần tín hiệu dương, B688 khuếch đại phần tín hiệu âm, từ đó giúp âm thanh ra loa được đầy đủ và mạnh mẽ hơn.

Nói đơn giản: một bên đẩy, một bên kéo – tín hiệu âm thanh được khuếch đại trọn vẹn hơn. Đó chính là lý do cặp transistor này thường được xem là bộ đôi “quốc dân” trong mạch ampli đẩy kéo.

Cách Phối Ghép B688 Và D718 Hiệu Quả

Để cặp B688 và D718 hoạt động ổn định, không chỉ cần lắp đúng chân mà còn phải phối ghép hợp lý. Một mạch ampli chạy tốt hay không phụ thuộc rất nhiều vào cách chọn transistor, cân dòng, chỉnh bias và bố trí tản nhiệt.

Trước tiên, nên chọn cặp transistor có hFE tương đương nhau. Nếu có đồng hồ đo hFE, hãy đo từng con trước khi lắp. Cặp transistor có sai số hFE quá lớn dễ gây lệch dòng, làm một con nóng hơn con còn lại và giảm độ bền của mạch.

Tiếp theo, nên sử dụng điện trở emitter cho mỗi transistor, thường dùng giá trị khoảng 0.22Ω – 0.33Ω / 5W. Điện trở này giúp cân dòng, đặc biệt quan trọng khi dùng nhiều cặp B688 – D718 song song. Nếu bỏ điện trở emitter, mạch có nguy cơ bị lệch dòng và transistor dễ nóng nhanh.

Một yếu tố quan trọng khác là chỉnh bias đúng. Bias quá thấp có thể làm âm thanh bị méo, còn bias quá cao khiến transistor nóng, hao dòng và dễ hỏng. Với mạch class AB, bias cần được thiết kế hợp lý để transistor hoạt động mượt mà ở điểm giao giữa hai nửa chu kỳ tín hiệu.

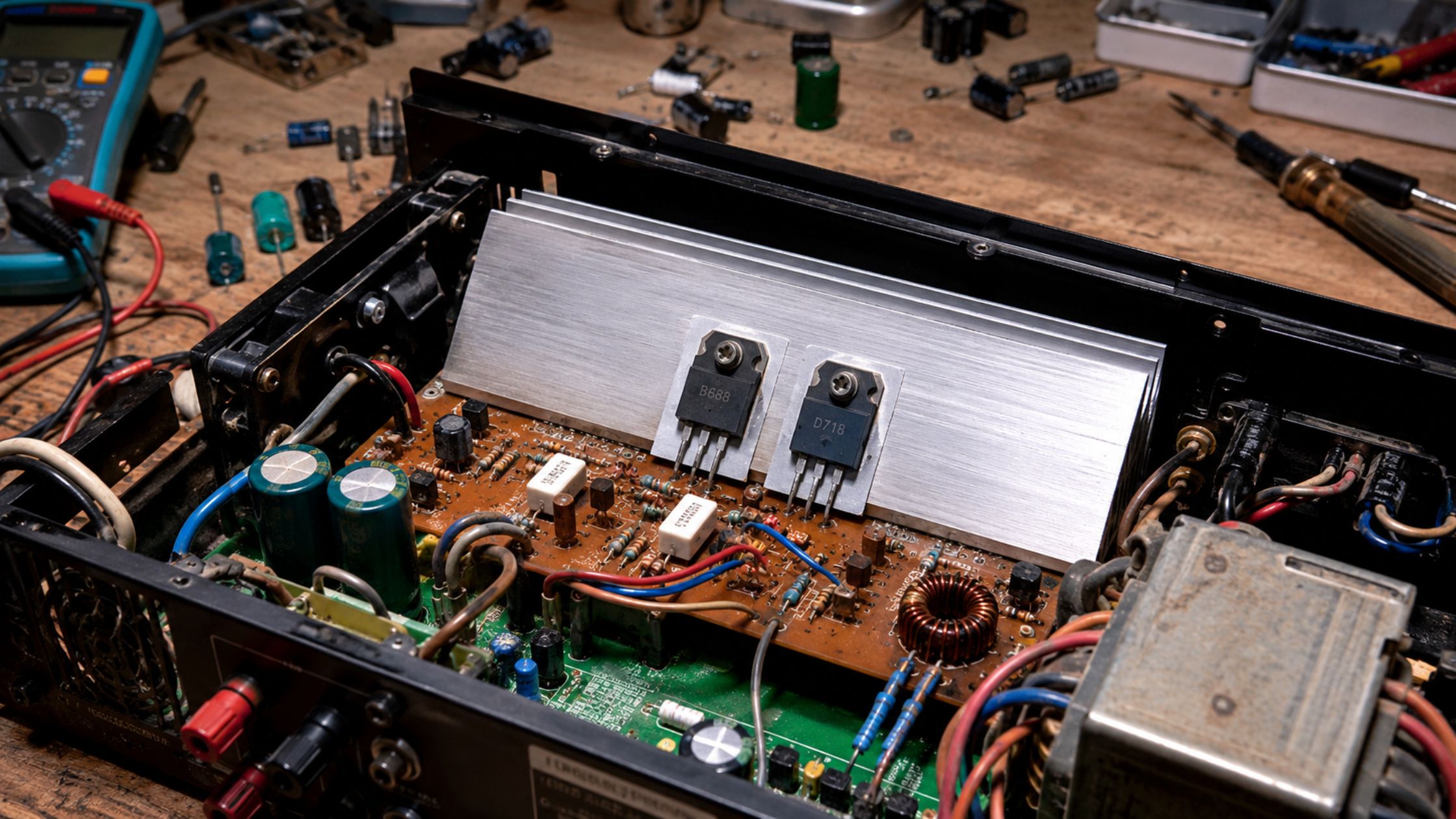

Ngoài ra, B688 và D718 cần được gắn lên nhôm tản nhiệt đủ lớn. Khi hoạt động ở công suất cao, transistor công suất sinh nhiệt rất nhiều. Nếu tản nhiệt kém, dù mạch đúng vẫn có thể nhanh hỏng. Nên dùng thêm mica cách điện, keo tản nhiệt và quạt gió nếu ampli chạy tải nặng.

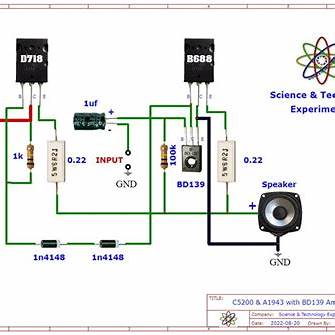

Sơ Đồ Mạch Ampli Cơ Bản Dùng B688 Và D718

Một mạch ampli class AB cơ bản sử dụng B688 và D718 thường có cấu trúc như sau:

Input → Preamp → Driver → D718 / B688 → Loa

Trong đó, tầng preamp có thể dùng các IC như 4558 hoặc NE5532 nếu tín hiệu đầu vào yếu. Tầng driver có thể dùng các transistor nhỏ như C1815 và A1015 để điều khiển cặp công suất. Cặp D718 và B688 sẽ đảm nhiệm tầng khuếch đại công suất cuối cùng trước khi đưa tín hiệu ra loa.

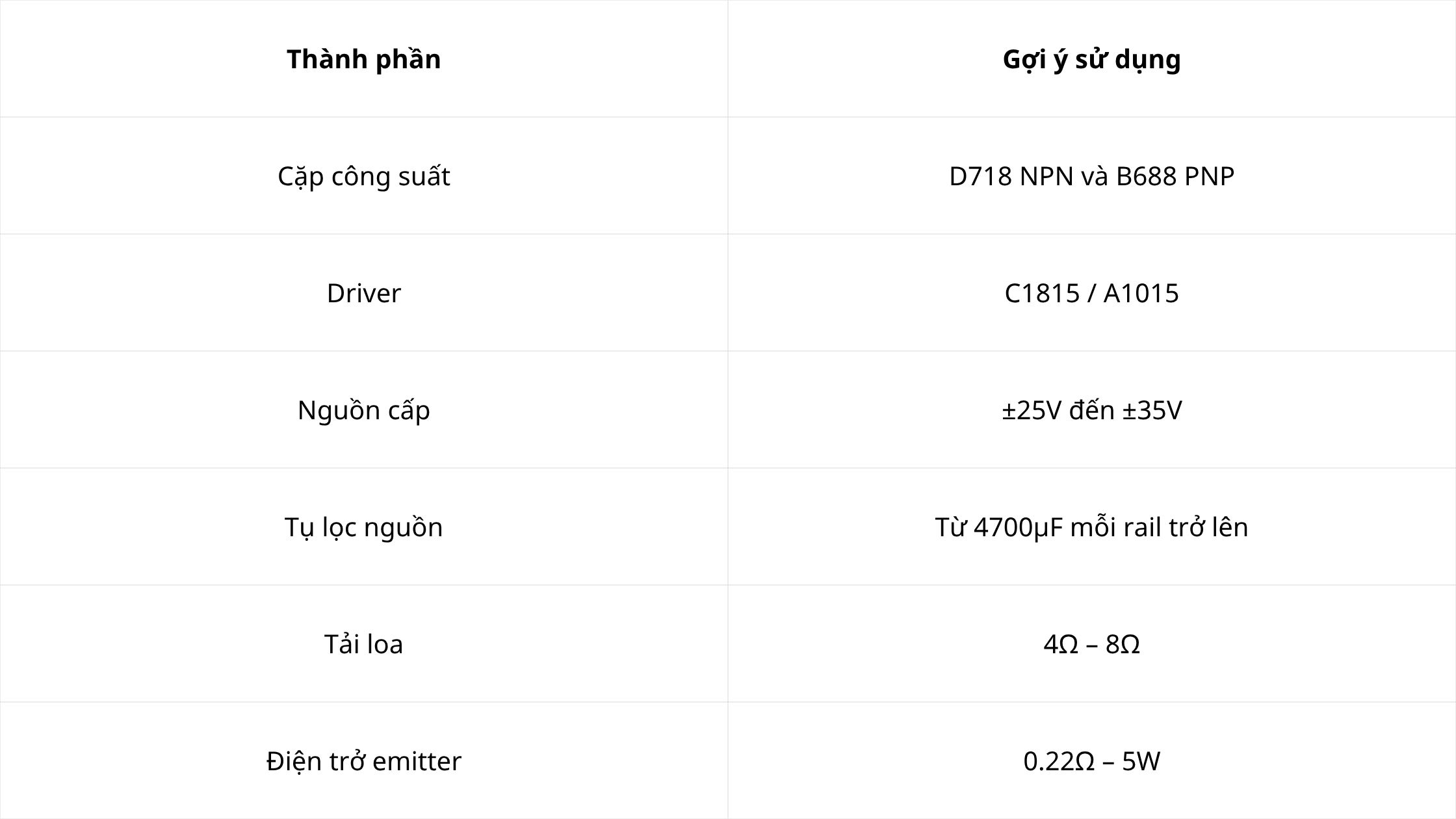

Một số thông số tham khảo cho mạch ampli dùng B688 – D718:

Với cấu hình phù hợp, mạch có thể đạt công suất khoảng 30W – 100W, tùy nguồn cấp, thiết kế mạch, tản nhiệt và chất lượng linh kiện. Đây là kiểu mạch khá phù hợp cho người học điện tử, thợ sửa ampli hoặc dân DIY muốn tự ráp mạch khuếch đại âm thanh.

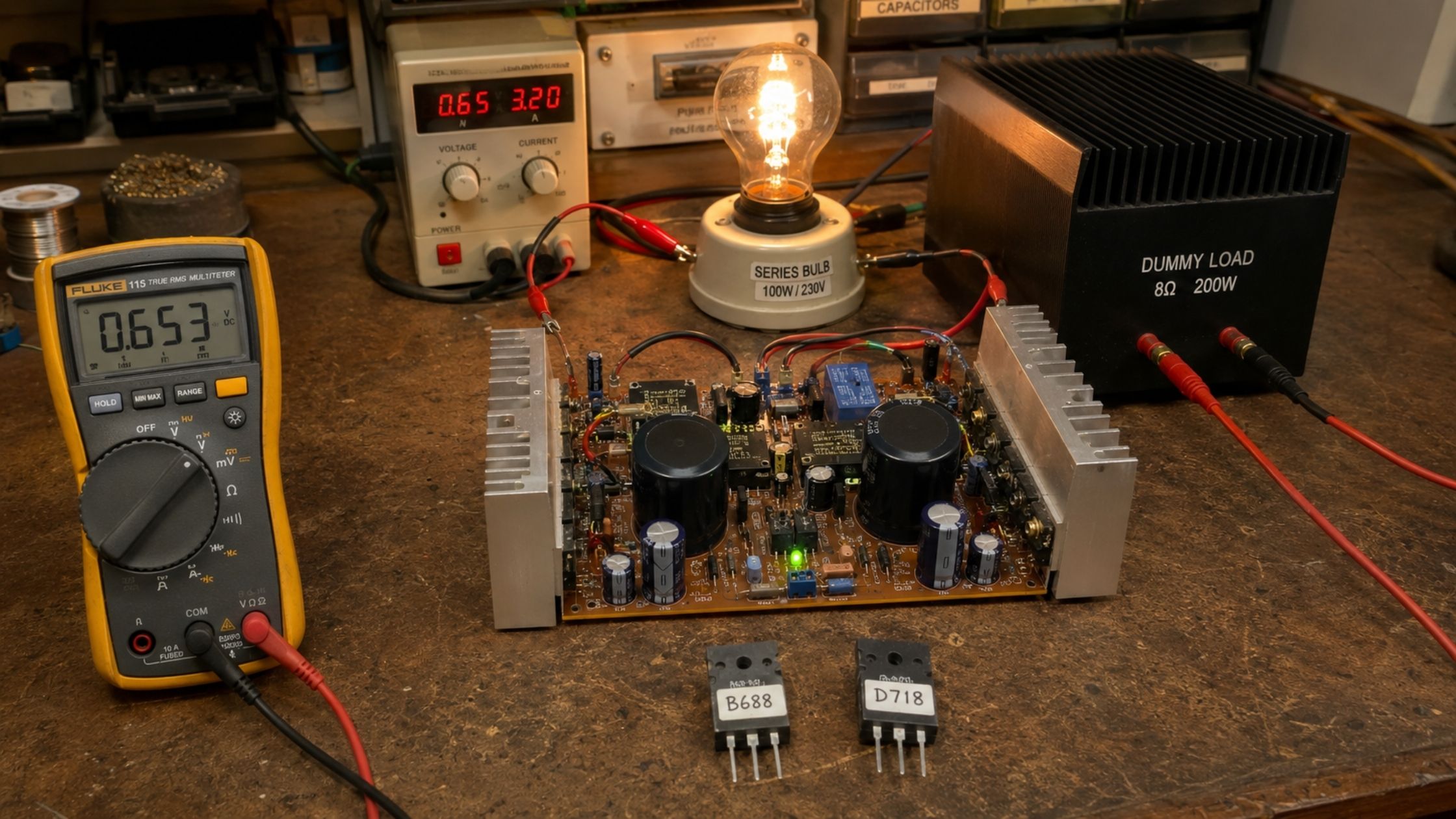

Kinh Nghiệm Khi Sử Dụng B688 Và D718

Khi dùng B688 và D718, việc kiểm tra linh kiện trước khi lắp là cực kỳ quan trọng. Nên đo transistor bằng đồng hồ số để kiểm tra chân B-C-E, kiểm tra diode giữa B-E và B-C, đồng thời đo hFE nếu có chức năng hỗ trợ. Một transistor lỗi có thể kéo hỏng cả tầng công suất, thậm chí làm cháy loa nếu mạch không có bảo vệ.

Khi gắn transistor lên nhôm tản nhiệt, nên bố trí cùng hướng để dễ đi dây và dễ kiểm tra. Cần dùng mica cách điện nếu phần lưng transistor có tiếp xúc điện với collector. Keo tản nhiệt cũng nên được bôi vừa đủ để tăng khả năng truyền nhiệt từ transistor sang nhôm.

Không nên bỏ qua điện trở emitter, kể cả với mạch công suất vừa. Đây là linh kiện nhỏ nhưng giúp mạch ổn định hơn rất nhiều. Đặc biệt với mạch dùng nhiều cặp transistor song song, điện trở emitter gần như là phần bắt buộc để tránh tình trạng một transistor phải gánh dòng quá nhiều.

Nguồn cấp cũng cần ổn định. Biến áp quá yếu, tụ lọc nguồn kém hoặc nguồn xung nhiễu cao có thể khiến ampli bị ù, méo hoặc làm transistor nóng bất thường. Trước khi gắn loa thật, nên thử mạch bằng tải giả hoặc bóng đèn bảo vệ để tránh rủi ro làm hỏng loa.

Có Nên Dùng B688 Và D718 Cho Ampli DIY Không?

Câu trả lời là có, nếu bạn đang làm các mạch ampli công suất vừa, ampli học tập, ampli DIY hoặc sửa chữa các dòng ampli phổ thông. Cặp B688 – D718 có ưu điểm là dễ mua, giá hợp lý, thông số đủ mạnh và đã được sử dụng rộng rãi trong thực tế.

Tuy nhiên, để mạch hoạt động bền, không nên chỉ quan tâm đến transistor công suất. Bạn cần quan tâm cả thiết kế nguồn, bias, driver, tản nhiệt, layout mạch và chất lượng linh kiện đi kèm. Một cặp transistor tốt nhưng đi với mạch thiết kế sai vẫn có thể nhanh hỏng.

Kết Luận

B688 và D718 là cặp transistor công suất rất phù hợp cho mạch đẩy kéo, đặc biệt trong ampli class AB. Với sự kết hợp giữa D718 NPN và B688 PNP, mạch có thể khuếch đại đầy đủ hai nửa tín hiệu âm thanh, cho âm thanh mạnh hơn, rõ hơn và ổn định hơn nếu được thiết kế đúng.

Để sử dụng hiệu quả, cần chọn transistor có thông số tương đồng, dùng điện trở emitter để cân dòng, chỉnh bias hợp lý và đảm bảo tản nhiệt tốt. Với người học điện tử, thợ sửa ampli hoặc dân DIY, đây là một cặp linh kiện rất đáng tìm hiểu và thực hành.

Linh Kiện Quỳnh Diễn cung cấp transistor công suất, linh kiện điện tử, tụ điện, điện trở, dây điện, phụ kiện DIY và nhiều vật tư phục vụ sửa chữa – lắp ráp mạch điện tử. Nếu bạn cần chọn đúng linh kiện cho mạch ampli, hãy kiểm tra kỹ thông số trước khi mua để tránh lắp sai, cháy mạch hoặc giảm chất lượng âm thanh.
