Tụ Điện Và Những Bí Ẩn Chưa Ai Tiết Lộ: Cách Chọn Đúng Để Mạch Hoạt Động Bền Bỉ

Tụ điện – một linh kiện nhỏ bé nhưng đóng vai trò quan trọng trong hầu hết các thiết bị điện tử. Từ những mạch điện đơn giản đến các hệ thống phức tạp như nguồn máy tính, mạch âm thanh, bộ nguồn xung, và thiết bị công nghiệp, tụ điện đều có mặt.

Nhưng bạn có chắc mình đã chọn đúng loại tụ điện cho từng ứng dụng?
Liệu bạn có đang sử dụng sai tụ điện mà không hề hay biết, khiến mạch hoạt động kém ổn định hoặc thậm chí gây cháy nổ?

Bài viết này sẽ giúp bạn vỡ òa với những kiến thức quan trọng về tụ điện mà rất ít người biết!



---

1. Không Phải Tụ Điện Nào Cũng Giống Nhau – Cách Phân Loại Đúng Để Tránh Nhầm Lẫn

Tụ điện có rất nhiều loại khác nhau, mỗi loại có đặc điểm và ứng dụng riêng. Nếu bạn chọn sai, mạch có thể hoạt động không ổn định, nhanh hỏng, hoặc tụ điện bị cháy nổ.

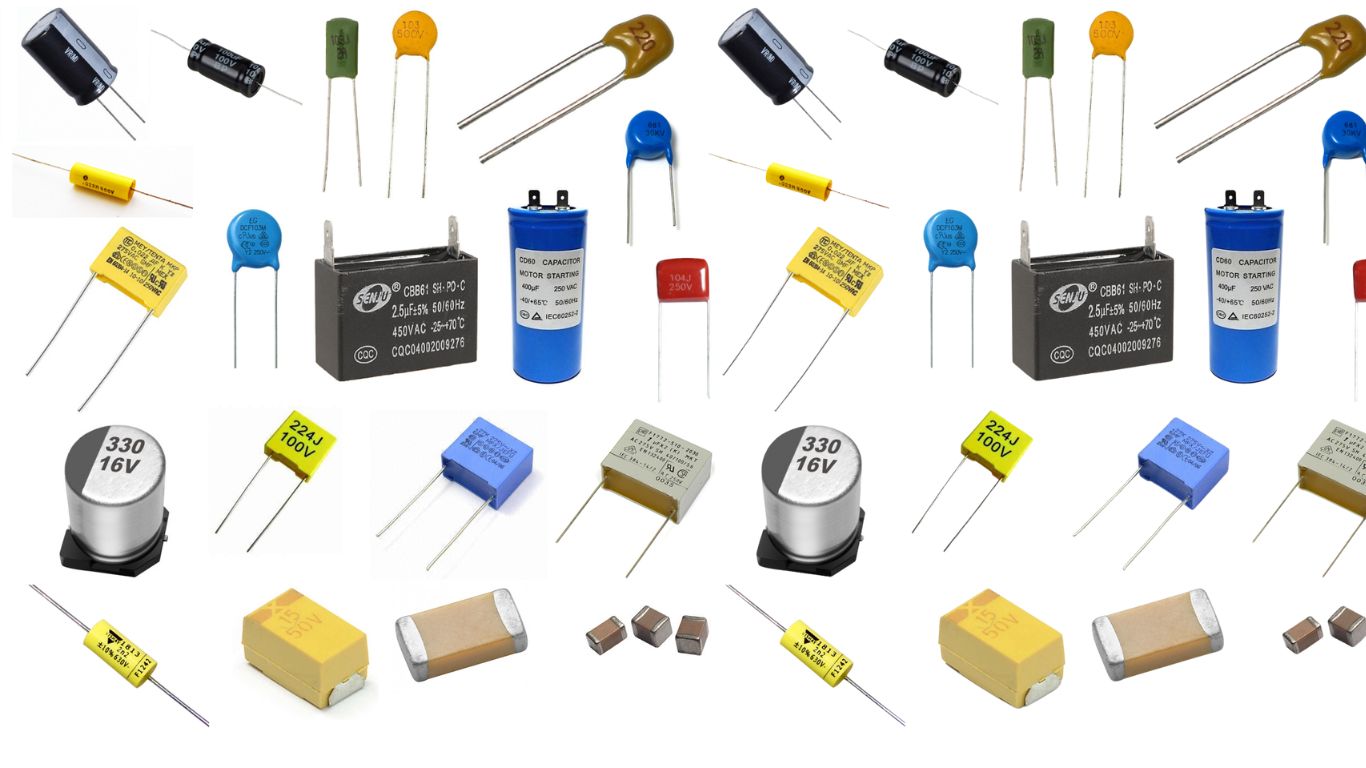

Các loại tụ điện phổ biến và ứng dụng thực tế

🔹 Tụ gốm (Ceramic Capacitor)
✔ Kích thước nhỏ, tốc độ phản ứng nhanh.
✔ Thường dùng trong mạch dao động, RF, lọc tín hiệu cao tần.
❌ Nhược điểm: Không phù hợp cho mạch nguồn do dung lượng nhỏ.

🔹 Tụ điện phân (Electrolytic Capacitor)
✔ Dung lượng lớn, phù hợp cho mạch nguồn, lọc nhiễu, ổn định điện áp.
✔ Có phân cực, dễ nhận biết cực dương và cực âm.
❌ Nhược điểm: Dễ khô dung dịch, giảm hiệu suất theo thời gian.

🔹 Tụ mica (Mica Capacitor)
✔ Độ ổn định cao, dùng trong các mạch cần độ chính xác lớn như mạch âm thanh, tần số cao.
✔ Không bị lão hóa nhanh như tụ điện phân.
❌ Nhược điểm: Giá thành cao hơn.

🔹 Tụ tantalum (Tantalum Capacitor)
✔ Hiệu suất cao hơn tụ điện phân, tuổi thọ dài hơn.
✔ Dùng trong các mạch điện tử cao cấp, thiết bị y tế, công nghệ quân sự.
❌ Nhược điểm: Nhạy cảm với điện áp quá mức, dễ cháy nếu sử dụng sai.

🔹 Tụ film (Film Capacitor)
✔ Bền bỉ, chịu được nhiệt độ cao.
✔ Dùng trong mạch nguồn, lọc điện áp, giảm nhiễu điện từ.
❌ Nhược điểm: Kích thước lớn hơn tụ gốm và tụ điện phân.

💡 Bài học rút ra: Luôn chọn đúng loại tụ điện theo ứng dụng của bạn. Đừng chỉ nhìn vào dung lượng, mà hãy xem xét cả đặc tính của từng loại tụ!

---

2. Chọn Sai Điện Áp – Lỗi Gây Cháy Nổ Mà Ít Ai Để Ý

Bạn có bao giờ thấy một tụ điện bị nổ chưa? Một trong những nguyên nhân chính là sử dụng tụ có điện áp thấp hơn mức điện áp thực tế trong mạch.

💥 Nguyên tắc quan trọng:

• Điện áp ghi trên tụ điện là mức tối đa mà tụ có thể chịu được.

• Nếu điện áp trong mạch vượt quá giới hạn này, tụ sẽ phồng, nổ, hoặc mất khả năng hoạt động.

🚀 Ví dụ thực tế:

• Bạn có mạch chạy ở 12V, nhưng bạn dùng tụ 10V → Sai lầm!

• Bạn nên chọn tụ có điện áp từ 16V – 25V để đảm bảo an toàn.

• Nếu mạch chạy 24V, hãy chọn tụ 35V – 50V để tránh quá tải.

💡 Lời khuyên: Luôn chọn tụ có điện áp cao hơn ít nhất 1.5 lần so với điện áp thực tế trong mạch.



---

3. Sai Lầm Khi Đọc Thông Số Trên Tụ Điện – Nhầm Một Con Số, Mạch Điện Có Thể Hỏng Hoàn Toàn

Bạn có biết cách đọc thông số trên tụ điện một cách chính xác chưa?

Hầu hết các tụ điện không ghi thẳng giá trị dung lượng, mà sử dụng một mã số đặc biệt. Nếu đọc sai, bạn có thể chọn nhầm giá trị, khiến mạch hoạt động không đúng.

Cách đọc mã số trên tụ điện chuẩn nhất

✔ Công thức chung: XYW

• XY = hai chữ số đầu tiên là giá trị tính bằng pF (picofarad).

• W = số mũ của 10.

💡 Ví dụ dễ hiểu:

• 104 → 10 × 10⁴ = 100.000 pF = 100 nF = 0.1 µF

• 223 → 22 × 10³ = 22.000 pF = 22 nF

• 473 → 47 × 10³ = 47.000 pF = 47 nF

🚨 Sai lầm phổ biến:

• Tụ ghi 104 nhưng nhiều người nghĩ là 10.4 nF → Sai!

• Tụ ghi 223, bị nhầm thành 2.2 nF thay vì 22 nF → Sai!

💡 Lời khuyên: Nếu bạn không chắc chắn, hãy tra bảng quy đổi hoặc dùng ứng dụng điện tử để kiểm tra!

---

4. Lắp Ngược Cực – Sai Lầm Khiến Tụ Phát Nổ

Tụ điện phân cực (tụ điện phân, tụ tantalum) bắt buộc phải lắp đúng cực (+) và (-).

✔ Cách nhận biết cực tính trên tụ điện phân:

• Cực dương (+): Chân dài hơn.

• Cực âm (-): Có vạch màu trắng hoặc dấu (-) trên thân tụ.

💥 Hậu quả của việc lắp ngược:
❌ Tụ nóng lên và phát nổ.
❌ Mạch điện bị chập, hỏng hoàn toàn.
❌ Nguy hiểm nếu sử dụng trong thiết bị có điện áp cao.

🚀 Lời khuyên:
✅ Luôn kiểm tra dấu (+) và (-) trước khi hàn vào mạch.
✅ Nếu không chắc chắn, dùng đồng hồ vạn năng để đo kiểm tra.



---

5. Tụ Điện Có Tuổi Thọ Hạn Chế – Đừng Dùng Tụ Cũ Mà Không Kiểm Tra!

Tụ điện không tồn tại mãi mãi. Theo thời gian, đặc biệt là với tụ điện phân, dung dịch bên trong sẽ khô dần, làm giảm hiệu suất của tụ.

✔ Dấu hiệu tụ điện đã bị hỏng hoặc suy giảm:

• Tụ bị phồng hoặc nứt.

• Tụ rò rỉ dung dịch.

• Dùng đồng hồ đo, thấy giá trị tụ giảm nhiều so với thông số gốc.

💡 Mẹo bảo quản tụ điện:
✅ Không dùng tụ điện quá cũ, nhất là trong mạch nguồn.
✅ Bảo quản tụ ở nơi khô ráo, tránh nhiệt độ cao.
✅ Kiểm tra tụ trước khi sử dụng bằng đồng hồ đo điện dung.



---

Kết Luận

🔴 Tụ điện tuy nhỏ bé nhưng có vai trò cực kỳ quan trọng. Nếu không chọn đúng loại tụ, bạn có thể khiến mạch hoạt động kém ổn định hoặc thậm chí gây cháy nổ nguy hiểm!

✅ Chọn đúng loại tụ theo ứng dụng.
✅ Chú ý điện áp làm việc để tránh tụ nổ.
✅ Đọc đúng thông số để tránh nhầm lẫn.
✅ Lắp đúng cực tính tụ phân cực.
✅ Kiểm tra tụ trước khi sử dụng để đảm bảo an toàn.

Hy vọng bài viết này giúp bạn hiểu sâu hơn về tụ điện và tránh được những sai lầm đáng tiếc! 🚀
