Giải mã các ký hiệu trên tụ điện và cách đọc thông số chuẩn

Tụ điện là một trong những linh kiện không thể thiếu trong các mạch điện tử. Đối với sinh viên ngành điện tử và các bạn mới vào nghề, việc hiểu rõ các ký hiệu và cách đọc thông số của tụ điện là bước quan trọng để vận hành và sửa chữa thiết bị điện tử hiệu quả. Trong bài viết này, chúng ta sẽ cùng nhau giải mã các ký hiệu trên tụ điện và cách đọc thông số chuẩn một cách dễ hiểu nhất.

---

1. Tụ điện là gì? Vai trò của tụ điện trong mạch

Tụ điện là linh kiện điện tử dùng để lưu trữ năng lượng dưới dạng điện tích. Chúng hoạt động dựa trên nguyên lý tích trữ và phóng điện nhanh chóng, nhờ đó đóng vai trò quan trọng trong:

• Lọc nhiễu: Giúp ổn định tín hiệu, loại bỏ các xung nhiễu trong mạch điện.
• Lưu trữ năng lượng: Hỗ trợ cung cấp năng lượng tức thời cho mạch khi cần.
• Ghép nối tín hiệu: Truyền tín hiệu giữa các tầng mạch mà không làm mất đi phần DC.
• Tạo dao động: Kết hợp với cuộn cảm để tạo ra mạch dao động trong các ứng dụng như radio.

---

2. Các loại tụ điện phổ biến và ký hiệu cơ bản

Trước khi tìm hiểu cách đọc thông số, bạn cần nhận biết các loại tụ điện phổ biến và ký hiệu cơ bản của chúng:

2.1. Phân loại tụ điện

• Tụ gốm (Ceramic Capacitor): Nhỏ gọn, chịu được nhiệt độ cao, thường dùng trong mạch lọc tín hiệu.
• Tụ điện phân (Electrolytic Capacitor): Có dung lượng lớn, thường được sử dụng để lọc nguồn.
• Tụ mica: Độ ổn định cao, thích hợp trong mạch tần số cao.
• Tụ tantalum: Kích thước nhỏ, dung lượng lớn, hiệu suất cao.

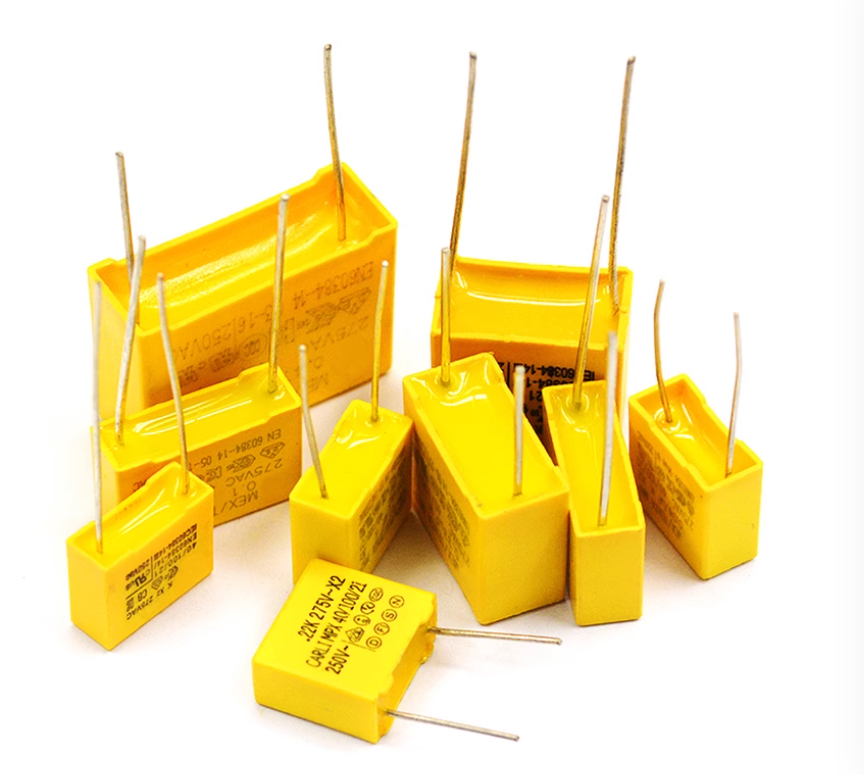

• Tụ film: Độ bền cao, thường dùng trong mạch nguồn hoặc ứng dụng đòi hỏi ổn định.

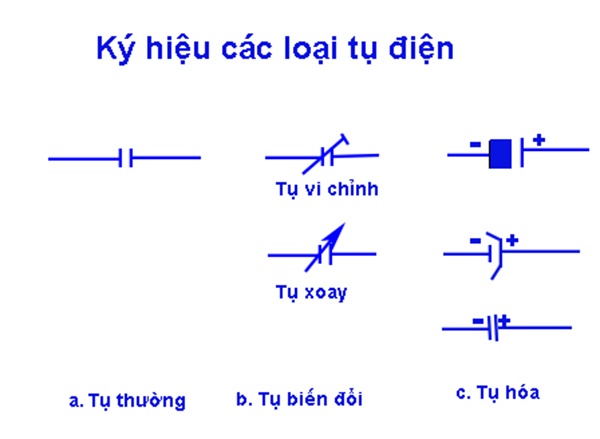

2.2. Ký hiệu của tụ điện trên sơ đồ mạch

• Tụ không phân cực: Biểu thị bằng hai đường thẳng song song (≡≡).
• Tụ phân cực: Một đường thẳng (cực dương) và một đường cong (cực âm).
• Đơn vị đo: Microfarad (µF), Nanofarad (nF), và Picofarad (pF).

---

3. Các ký hiệu và thông số thường gặp trên tụ điện

3.1. Các thông số cơ bản

Khi nhìn vào một tụ điện, bạn sẽ thấy các ký hiệu và thông số như sau:

Ký hiệu/Thông số	Ý nghĩa
µF, nF, pF	Dung lượng của tụ (Capacitance).
V (Voltage)	Điện áp làm việc tối đa (Working Voltage).

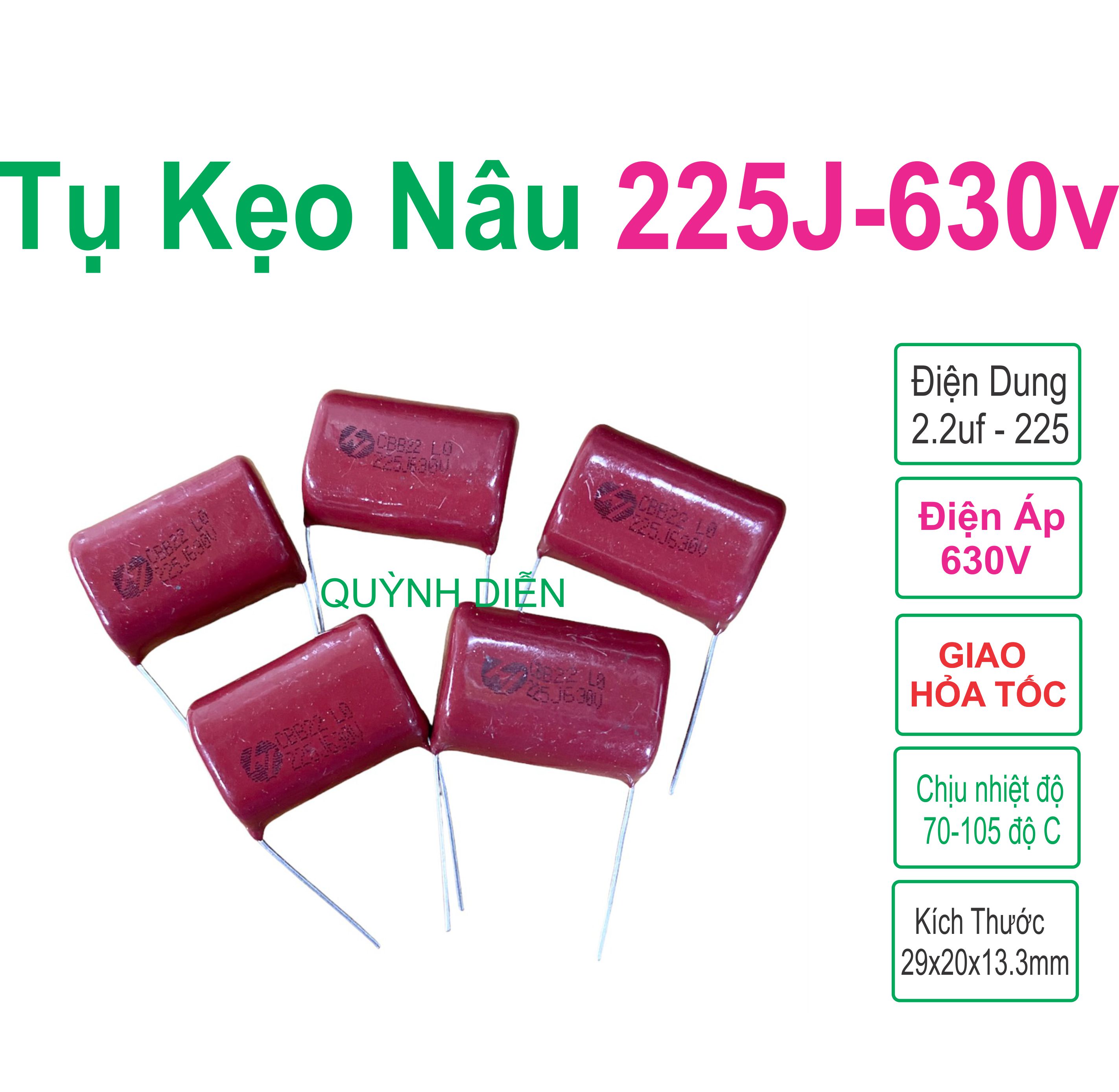

105, 224, 103	Mã số quy ước, chỉ dung lượng của tụ.
K, J, M	Dung sai (Tolerance), ví dụ: K = ±10%, J = ±5%, M = ±20%.
Polarity (±)	Dấu phân cực (chỉ áp dụng cho tụ phân cực).

3.2. Dung lượng của tụ

• Cách đọc mã số trên tụ:
  Các tụ điện nhỏ thường dùng mã số 3 chữ số để biểu thị dung lượng:
  • Số đầu và số thứ hai là giá trị.
  • Số thứ ba là số mũ của 10.
    Ví dụ:
  • Tụ có mã số 104 → Dung lượng = 10×104=100000pF=100nF10 \times 10^4 = 100000 pF = 100 nF10×104=100000pF=100nF.
  • Tụ có mã số 223 → Dung lượng = 22×103=22000pF=22nF22 \times 10^3 = 22000 pF = 22 nF22×103=22000pF=22nF.

3.3. Điện áp làm việc

• Đây là mức điện áp tối đa mà tụ điện có thể hoạt động ổn định.
• Nếu sử dụng tụ điện với điện áp cao hơn giá trị này, tụ dễ bị nổ hoặc hỏng.

Ví dụ: Một tụ có ký hiệu 50V 10µF, nghĩa là dung lượng 10 microfarad, chịu được tối đa 50V.

3.4. Dung sai

• Mỗi tụ điện đều có sai số, thường biểu thị qua ký hiệu chữ cái:
  • K = ±10%.
  • J = ±5%.
  • M = ±20%.

---

4. Hướng dẫn đọc thông số trên tụ điện chi tiết

4.1. Đọc tụ không phân cực

Đối với tụ gốm hoặc tụ mica:

• Tìm mã số và đối chiếu theo quy ước (như phần 3.2).
• Không cần chú ý đến cực tính.

Ví dụ: Tụ gốm ghi 103K:

• 103 = 10×103=10000pF=10nF10 \times 10^3 = 10000 pF = 10 nF10×103=10000pF=10nF.
• K = Dung sai ±10%.

4.2. Đọc tụ phân cực

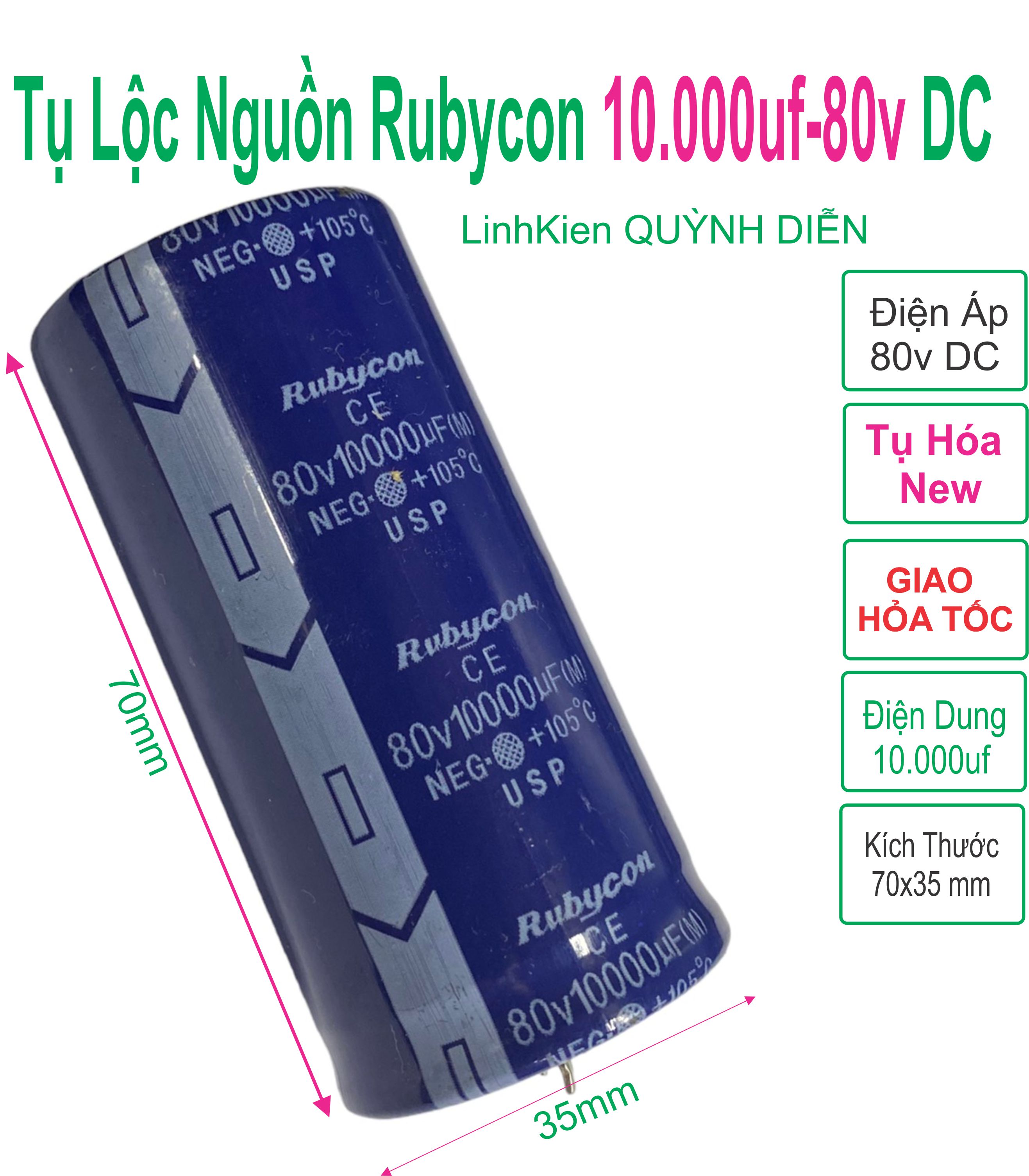

Đối với tụ điện phân:

• Chú ý cực tính, thường có dấu (+) cho cực dương hoặc vạch màu chỉ cực âm.
• Đọc dung lượng và điện áp ghi trực tiếp trên tụ.

Ví dụ: Tụ phân cực ghi 100µF 25V:

• Dung lượng = 100 microfarad.
• Điện áp làm việc tối đa = 25V.

---

5. Các lưu ý khi chọn và sử dụng tụ điện

• Chọn đúng dung lượng và điện áp làm việc: Nếu không, mạch sẽ hoạt động không ổn định hoặc gây hư hại.
• Chú ý đến cực tính: Đặc biệt với tụ phân cực, nối sai cực sẽ gây hỏng tụ.
• Kiểm tra trước khi sử dụng: Tụ cũ cần kiểm tra bằng đồng hồ vạn năng để đảm bảo còn hoạt động tốt.
• Không vượt quá giới hạn nhiệt độ: Tụ điện hoạt động ở nhiệt độ cao dễ bị chai hoặc nổ.

---

6. Một số mẹo thực hành hiệu quả cho người mới

6.1. Học cách đo tụ điện

• Sử dụng đồng hồ vạn năng để đo dung lượng.
• Đặt tụ vào chế độ đo tụ điện (nếu đồng hồ hỗ trợ) và đọc kết quả.

6.2. Thử nghiệm với các mạch cơ bản

• Lắp mạch lọc nhiễu để thấy vai trò của tụ trong việc ổn định tín hiệu.
• Thử ghép nối tín hiệu để hiểu rõ ứng dụng ghép tín hiệu.

6.3. Tích lũy kiến thức qua thực hành

• Đọc thêm tài liệu về các ứng dụng thực tế của tụ điện.
• Tham gia các dự án DIY để làm quen với cách chọn và sử dụng tụ.

---

7. Kết luận

Việc hiểu và đọc được các ký hiệu trên tụ điện là kỹ năng cơ bản nhưng rất quan trọng đối với sinh viên ngành điện tử và thợ mới vào nghề. Hãy ghi nhớ các quy ước, ký hiệu và cách sử dụng tụ để ứng dụng vào thực tế một cách hiệu quả. Khi đã nắm vững kiến thức này, bạn sẽ tự tin hơn trong việc thiết kế và sửa chữa mạch điện tử.

Nếu bạn còn thắc mắc hoặc muốn tìm hiểu thêm, đừng ngần ngại tham gia các khóa học chuyên sâu hoặc hỏi ý kiến các chuyên gia trong ngành. Chúc bạn thành công trên hành trình khám phá thế giới điện tử!
