Top ứng dụng phổ biến nhất của D718 trong công suất âm thanh

“Bạn có biết chỉ với một con D718, bạn có thể tạo ra ampli từ 20W tới 100W? Dùng cho loa kéo, âm ly karaoke, thậm chí cả ampli Bluetooth mini?”

D718 không phải là transistor mạnh nhất. Cũng chẳng phải là loại bền bỉ nhất. Nhưng nó lại là một trong những linh kiện “đa năng” và được ứng dụng rộng rãi nhất trong thế giới ampli công suất.

Từ các mạch ampli class AB cổ điển đến các hệ thống âm thanh di động, từ ampli Bluetooth mini cho phòng ngủ đến loa kéo ngoài trời – ở đâu có ampli giá rẻ, ở đó có D718.

Trong bài viết này, chúng ta sẽ cùng điểm danh những ứng dụng tiêu biểu nhất của D718 trong lĩnh vực âm thanh công suất, với sơ đồ, ví dụ thực tế và mẹo phối linh kiện hiệu quả – để bạn không chỉ dùng đúng, mà còn dùng tối ưu sức mạnh của transistor này.

⭐ Vì sao D718 được ưa chuộng trong ampli?

Dù không phải là transistor “cao cấp”, D718 vẫn là lựa chọn hàng đầu của rất nhiều thợ sửa chữa, dân DIY và cả những nhà sản xuất thiết bị âm thanh phổ thông.

Vì sao lại như vậy?

✅ Những lý do khiến D718 “được lòng” dân audio:

1. Giá rẻ, dễ tìm

Một con D718 chính hãng có giá chỉ từ 7.000 – 15.000 VNĐ.
Phân phối rộng khắp từ chợ linh kiện đến các sàn thương mại điện tử uy tín.

2. Thông số “vừa đủ” cho ampli phổ thông

Công suất tiêu tán ~80W, dòng lên tới 8A – phù hợp ampli 20–100W.
Điện áp chịu đựng 120V – dùng tốt với nguồn ±25V đến ±35V.

3. Dễ phối với linh kiện khác

Là “cặp đôi hoàn hảo” với B688 trong mạch push-pull class AB.
Có thể dùng với nhiều loại driver (C1815, A1015…) và preamp (4558, TL072…).

4. Dễ test – dễ thay thế – dễ sửa chữa

Có thể đo nhanh bằng đồng hồ.
Chân chuẩn TO-3P, lắp được vào nhiều mạch sẵn có.
Nếu hỏng, thay nhanh trong 2 phút mà không cần chỉnh lại mạch.

🧠 Tóm lại: D718 giống như “xe số phổ thông” trong giới linh kiện âm thanh – không phô trương, nhưng bền – rẻ – dễ dùng – sửa được ở mọi nơi.

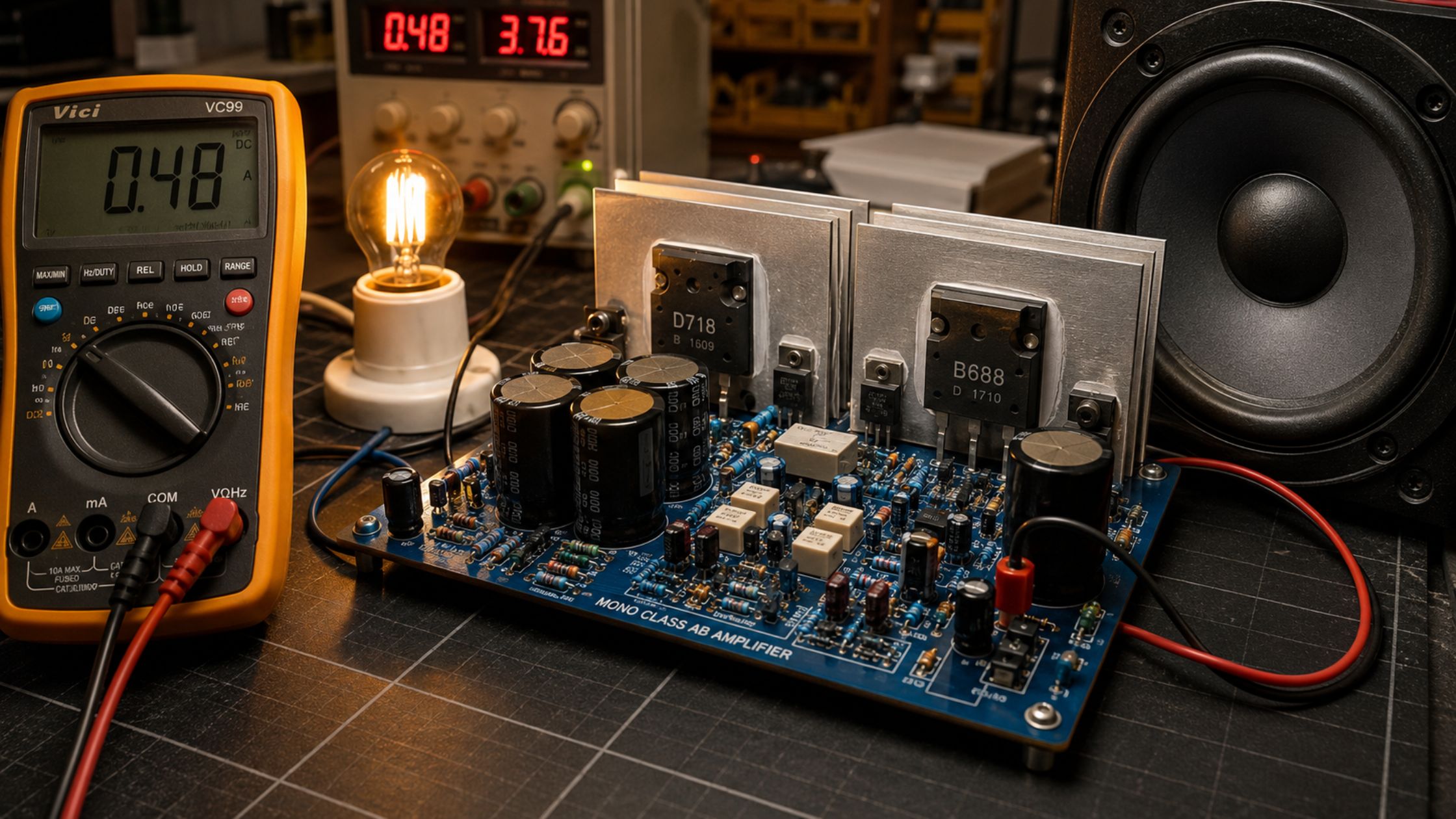

🔈 Ứng dụng 1: Ampli class AB mono 50–100W

Đây là một trong những ứng dụng phổ biến và ổn định nhất của D718 – làm tầng khuếch đại chính trong mạch ampli class AB đơn kênh.

⚙️ Cấu hình tiêu biểu:

Transistor công suất: D718 (NPN) + B688 (PNP)
Driver: C1815, A1015
IC tiền khuếch đại: 4558 hoặc NE5532
Nguồn: ±25V đến ±35V (nguồn xuyến hoặc biến áp thường)
Công suất đầu ra: ~50W – 100W RMS tùy điện áp và tải

✅ Ưu điểm:

Sơ đồ đơn giản, dễ hiểu, dễ build.
Phối hợp linh kiện sẵn có, dễ sửa chữa.
Cho chất âm khá sạch, rõ ràng – nếu lọc nguồn tốt.

❗ Lưu ý khi sử dụng:

Cần tản nhiệt tốt + có keo tản nhiệt, nhất là nếu chạy trên 70W.
Nên dùng điện trở emitter 0.22Ω để cân dòng D718 – B688.
Chọn tụ lọc nguồn từ 4700uF trở lên để hạn chế sụt áp.

🧠 Gợi ý mở rộng:

Có thể nâng cấp bằng cách thêm bộ bảo vệ loa (delay relay).
Gắn thêm volume, tone control hoặc Bluetooth module → hoàn chỉnh thành ampli mini cá nhân.

D718 + B688 = công thức “kinh điển” cho mọi mạch ampli class AB phổ thông.

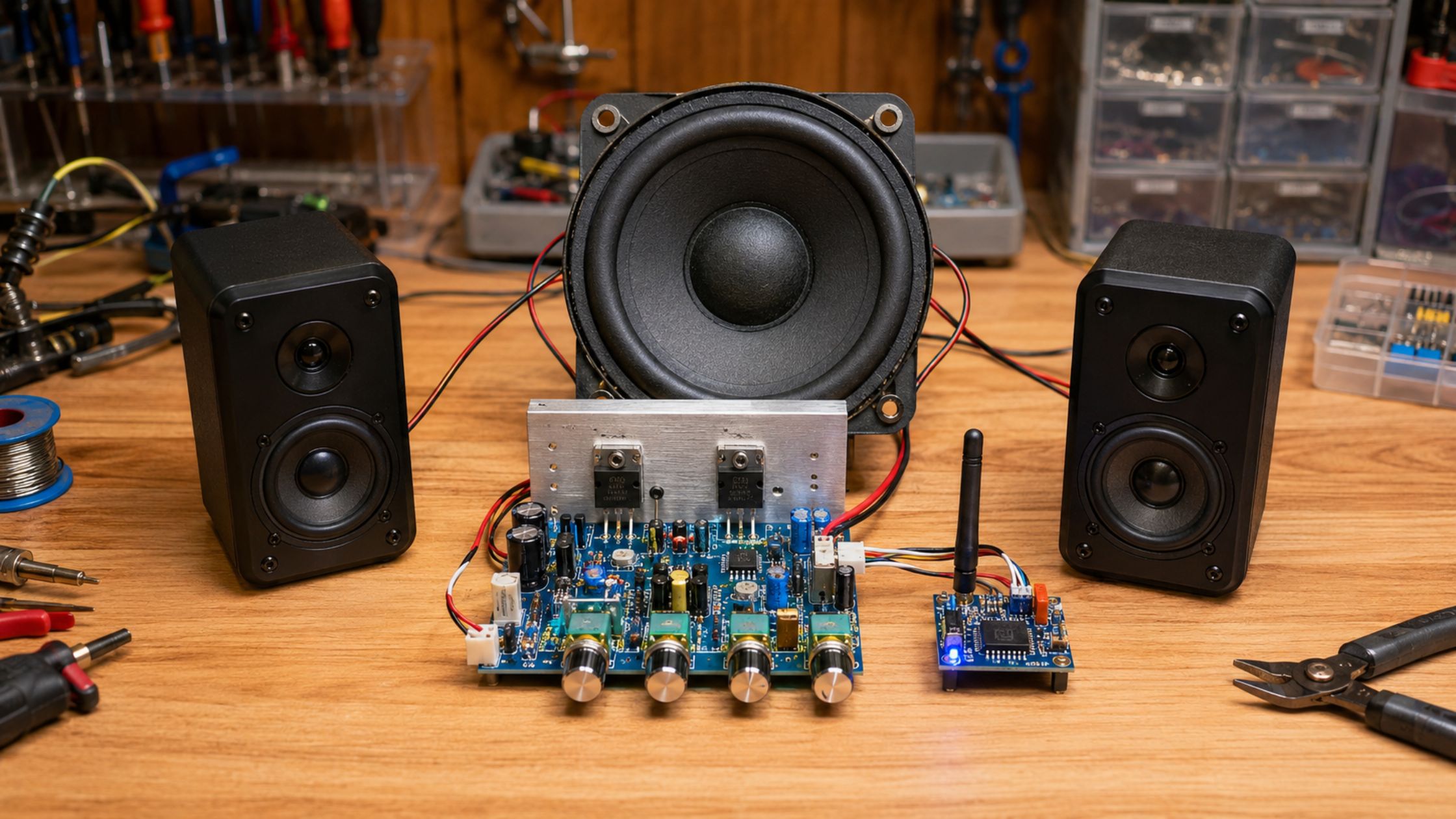

🔉 Ứng dụng 2: Ampli 2.1 mini dùng cho loa kéo/PC

Một trong những xu hướng phổ biến hiện nay là tự làm ampli 2.1 mini cho loa kéo, loa Bluetooth hoặc loa vi tính. Trong các mạch này, D718 thường được dùng cho kênh trung tâm hoặc subwoofer, nhờ công suất vừa đủ và giá thành hợp lý.

⚙️ Cấu hình tiêu biểu:

2 kênh L – R: IC TDA2030, TDA7297 hoặc PAM8610
Kênh subwoofer (1.0): D718 + B688
Nguồn: 12V–24V DC (ắc quy, adapter, pin li-ion)
IC xử lý tín hiệu: 4558, NE5532, TDA2822 (lọc sub)

✅ Ưu điểm:

Thiết kế gọn nhẹ, tiết kiệm không gian.
D718 đủ mạnh để đánh loa bass 6–8 inch.
Tương thích tốt với mạch Bluetooth, USB, FM, thẻ nhớ.

❗ Lưu ý khi ứng dụng:

Nếu chạy bằng ắc quy: cần có mạch bảo vệ quá áp – thấp áp.
Phải có tản nhiệt + quạt mini, vì loa sub thường chạy lâu, công suất cao.
Kết hợp thêm tụ lọc lớn (6800uF – 10000uF) để đảm bảo ổn định dòng cấp.

📌 Gợi ý mở rộng:

Lắp trong thùng loa kéo mini hoặc hộp nhựa DIY.
Gắn thêm mạch sạc ắc quy + pin 18650 để tạo ampli di động hoàn chỉnh.

D718 là trái tim của mọi ampli sub mini giá rẻ – đơn giản, hiệu quả, cực dễ lắp.

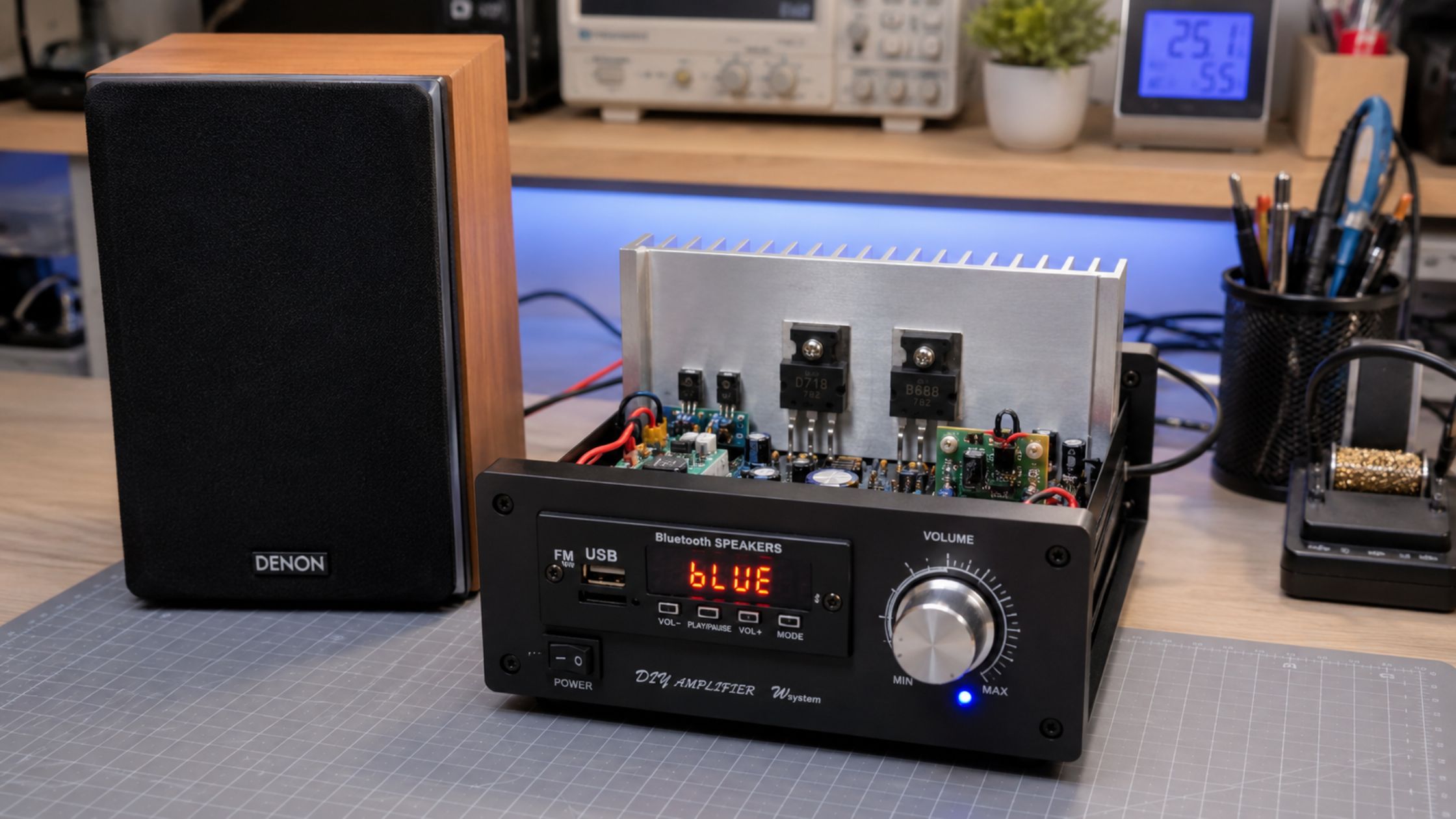

📻 Ứng dụng 3: Ampli tích hợp Bluetooth/FM/USB

Với xu hướng nghe nhạc không dây ngày càng phổ biến, ampli tích hợp module Bluetooth, FM, USB, thẻ nhớ… đang là lựa chọn yêu thích của nhiều người dùng phổ thông. Và trong các mạch này, D718 đóng vai trò khuếch đại công suất đầu ra cực kỳ hiệu quả.

⚙️ Cấu hình tiêu biểu:

Nguồn tín hiệu: module Bluetooth/FM/USB (loại MP3 5V hoặc 12V)
IC tiền khuếch đại: NE5532, 4558, hoặc mạch preamp tích hợp
Tầng khuếch đại công suất: D718 + B688
Nguồn cấp: 12V – 24V DC (hoặc ±25V AC-DC nếu dùng biến áp)

✅ Ưu điểm:

Giá thành thấp, dễ triển khai trên quy mô DIY hoặc sản xuất nhỏ.
D718 xử lý tín hiệu âm thanh từ module tốt ở mức công suất 30W – 70W.
Dễ tích hợp với các module sạc pin, điều khiển từ xa, hiển thị LED.

❗ Lưu ý khi thiết kế:

Dùng tụ lọc ≥4700uF nếu cấp nguồn từ adapter hoặc nguồn xung.
Nên cách ly mass tín hiệu và mass nguồn để tránh hú – nhiễu nền.
Tản nhiệt D718 cần có khe thoát gió – nếu không có quạt.

🧠 Mẹo phối ghép tối ưu:

Thành phần	Gợi ý phù hợp với D718
Module tín hiệu	Bluetooth 5.0 + USB + FM (DC 5V/12V)
Tụ lọc	4700uF – 10000uF, 35V
IC preamp	4558D, NE5532
Tản nhiệt	Nhôm 10x10cm kèm keo tản nhiệt

D718 giúp ampli Bluetooth “có tiếng, có lực” – phù hợp mọi không gian từ bàn làm việc đến phòng ngủ.

Ứng dụng 4: Thay thế transistor bị hỏng trong ampli nội địa Nhật

Các ampli nội địa Nhật (Victor, Sansui, Sony, Pioneer...) thường sử dụng các dòng transistor công suất 2SCxxxx, 2SAxxxx, với chất lượng cực tốt – nhưng rất khó tìm hàng thay thế đúng mã.

Đây là lúc D718 trở thành "giải pháp cứu cánh" cho thợ sửa chữa – nếu được sử dụng đúng cách.

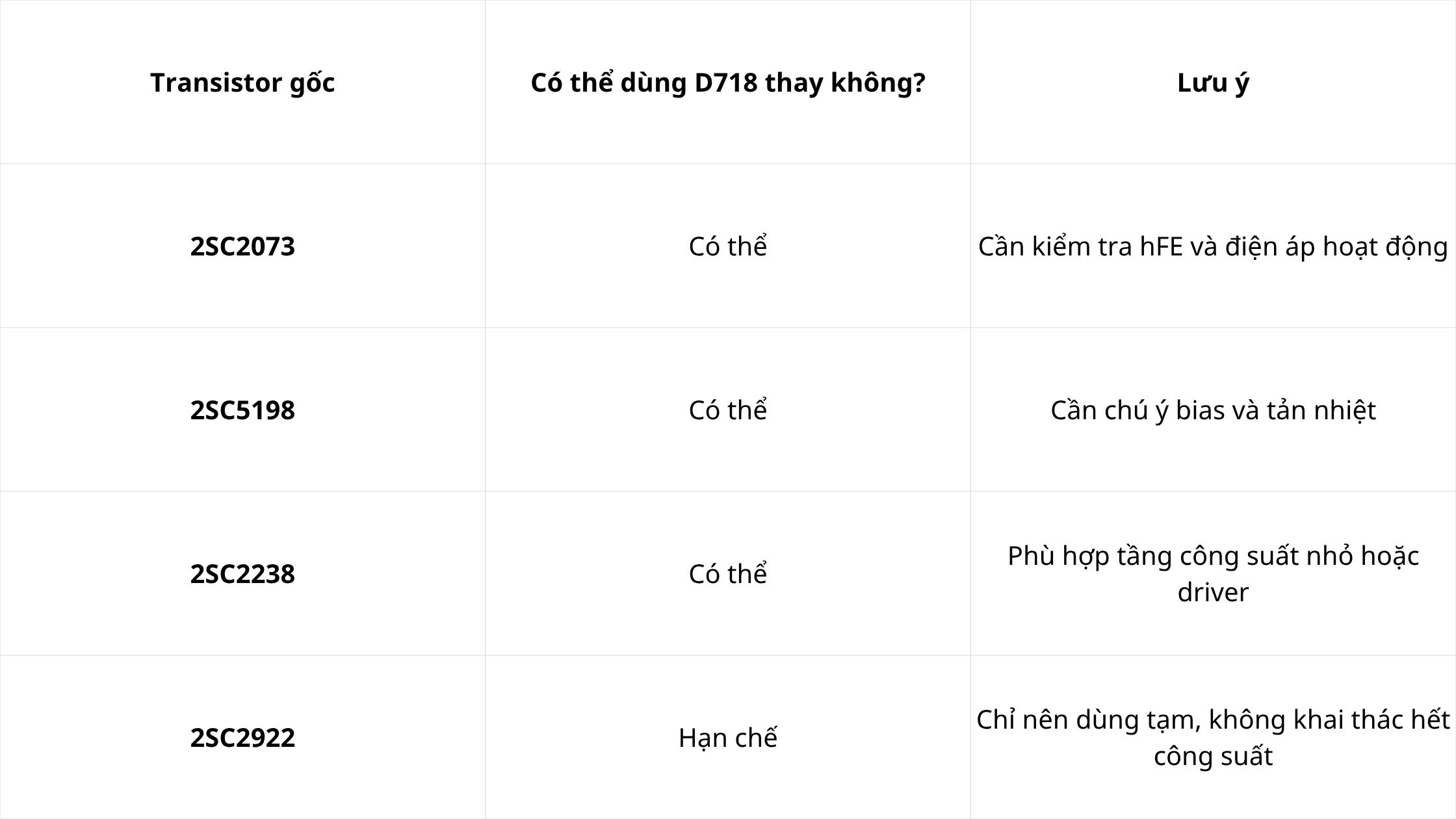

⚙️ Các trường hợp thay thế thự c tế:

Transistor gốc	Dùng D718 thay được?	Ghi chú
2SC2073	✅ Có thể	Cần kiểm tra hFE và điện áp hoạt động
2SC2922	⚠️ Hạn chế	Chỉ dùng tạm thời, không khai thác hết
2SC5198	✅ Có thể	Lưu ý trở bias và tản nhiệt
2SC2238	✅ Có thể	Tầng driver – không chạy tải lớn

✅ Điều kiện để D718 thay thế ổn định:

Mạch sử dụng điện áp nguồn không quá ±35V.
Có thể chỉnh lại bias phù hợp với hFE của D718 (~50–100).
Dùng tản nhiệt tốt, tránh ép tải liên tục.
Chân D718 phù hợp hoặc phải đo lại trước khi thay.

❗ Cảnh báo:

Tuy D718 “đóng vai” tốt trong nhiều ampli nội địa, nó không thể thay thế hoàn toàn về độ bền, âm sắc.
Nếu khách hàng yêu cầu phục hồi nguyên bản – nên tìm đúng mã hoặc tương đương cao cấp hơn (C5200, 2SC2922).

D718 là “người đóng thế” đáng tin cậy – miễn là bạn hiểu rõ vai trò và giới hạn của nó trong mạch.

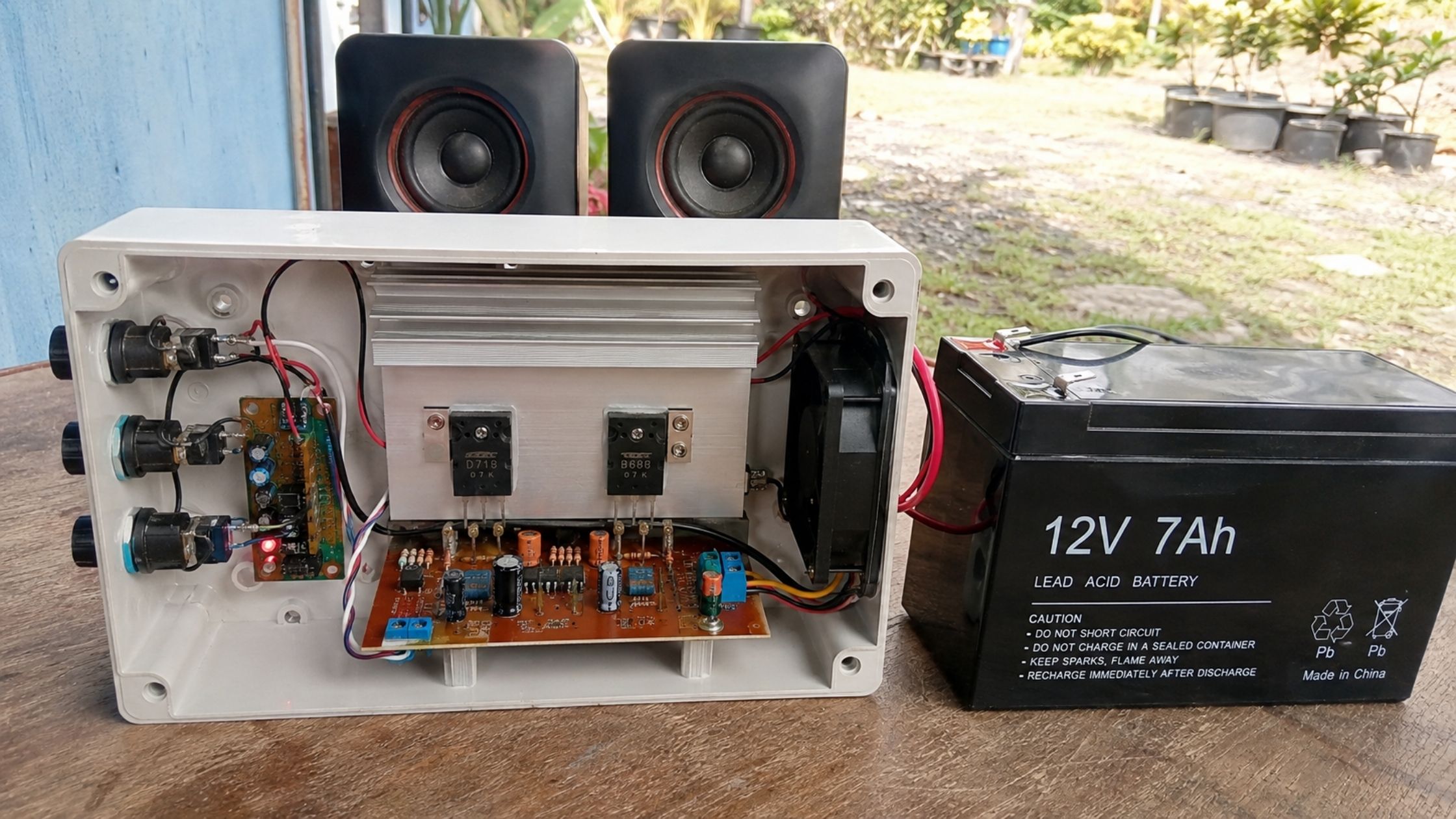

🔋 Ứng dụng 5: Ampli chạy ắc quy/dùng ngoài trời

Với xu hướng âm thanh di động ngày càng phổ biến – từ loa kéo, dàn karaoke lưu động đến ampli chạy pin cho nhạc công đường phố – D718 được xem là lựa chọn hàng đầu nhờ khả năng chạy tốt ở điện áp thấp, cấu hình đơn giản, dễ sửa chữa.

⚙️ Cấu hình tiêu biểu:

Nguồn: 12V hoặc 24V (ắc quy khô, pin Li-ion)
Tầng công suất: D718 (NPN) + B688 (PNP)
Driver: C1815, A1015 hoặc trực tiếp từ IC audio (nếu công suất nhỏ)
Công suất đầu ra: ~25W – 60W RMS tùy nguồn và tải

✅ Ưu điểm:

Hoạt động ổn định từ 10V đến 30V, phù hợp nhiều nguồn cấp.
Có thể kết hợp với module boost để tăng điện áp cho tầng công suất.
Dễ thay thế, dễ hàn, dễ test dã chiến khi hoạt động ngoài trời.

❗ Lưu ý khi dùng với nguồn ắc quy:

Cần mạch bảo vệ thấp áp (LVP) để tránh chai pin hoặc sụt áp gây méo âm.
Dùng tụ lọc ≥4700uF nếu tải bass nặng hoặc dây cấp dài.
Ưu tiên bo mạch có tích hợp cảm biến nhiệt để tránh quá tải khi trời nóng.

🧠 Mẹo cho dân outdoor:

Mục tiêu	Giải pháp kết hợp với D718
Tiết kiệm pin	Tăng tản nhiệt → giảm công suất hao
Chống sốc nguồn	Dùng diode Schottky bảo vệ ngược dòng
Tăng hiệu suất	Dùng nguồn boost 24V từ pin 12V

D718 là lựa chọn "chất chơi" cho mọi ampli di động – mạnh mẽ, rẻ, dễ khắc phục khi có sự cố.

🧩 Gợi ý linh kiện đi kèm phù hợp với D718

Để D718 phát huy hết hiệu năng và hoạt động ổn định lâu dài, việc lựa chọn các linh kiện đi kèm là yếu tố cực kỳ quan trọng. Từ tụ lọc đến driver, từ tản nhiệt đến diode – tất cả đều cần tương thích với đặc điểm kỹ thuật của transistor này.

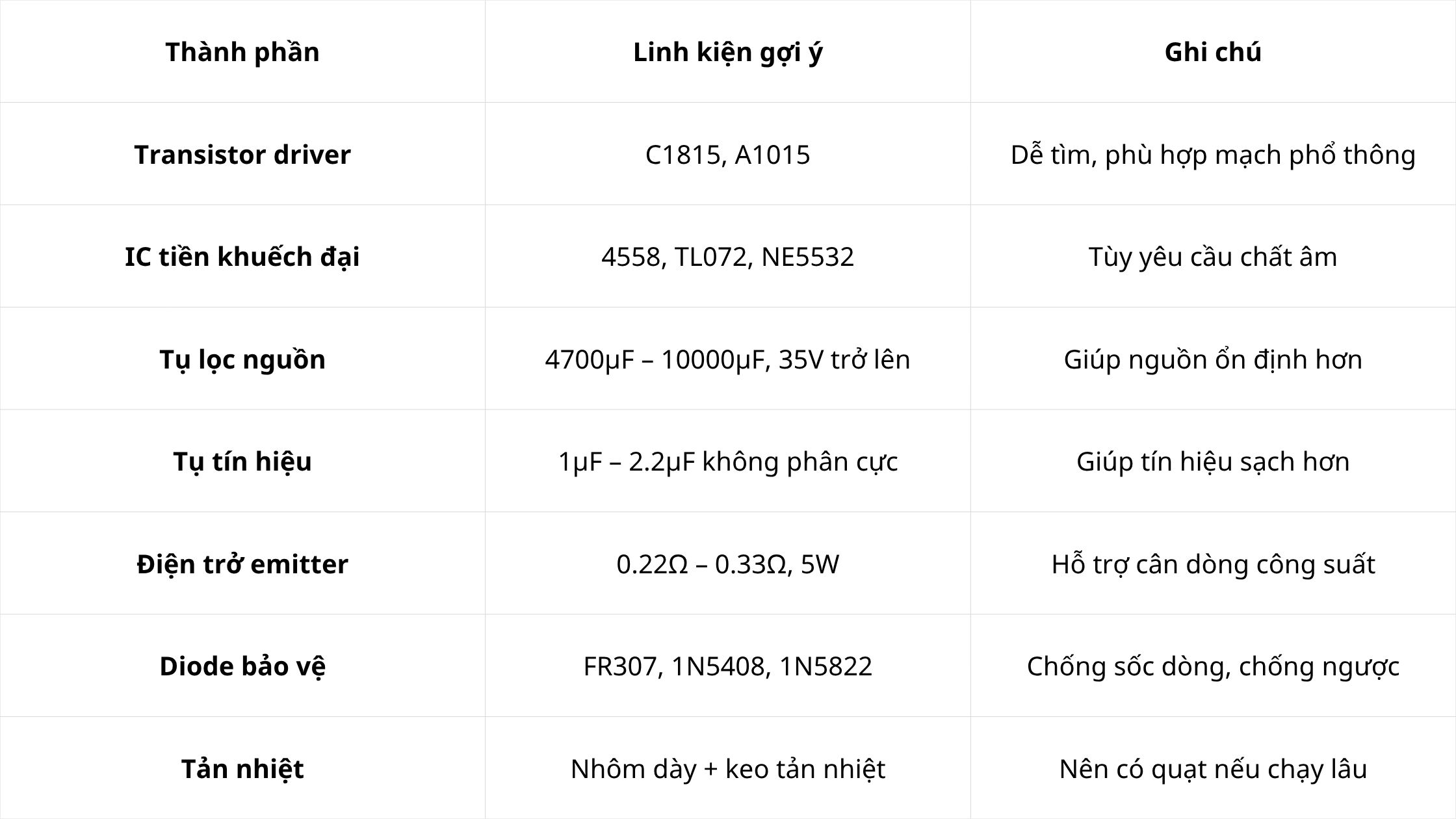

✅ Bảng linh kiện gợi ý tối ư u cho D718:

Thành phần	Linh kiện đề xuất	Ghi chú
Driver transistor	C1815 (NPN), A1015 (PNP)	Dễ tìm, phù hợp dòng điều khiển trung bình
IC tiền khuếch đại	4558, TL072, NE5532	Tùy yêu cầu chất lượng âm thanh
Tụ lọc nguồn	4700 – 10000µF, 35V	Dùng cho nguồn ±25V – ±35V
Tụ bypass tín hiệu	1µF – 2.2µF (non-polar)	Giữ tín hiệu sạch, không méo
Điện trở emitter	0.22Ω – 0.33Ω, 5W	Giúp cân dòng khi dùng song song B688
Diode bảo vệ	FR307, 1N5408, 1N5822	Bảo vệ chống sốc dòng, chống ngược
Tản nhiệt	Nhôm nguyên khối + keo tản nhiệt	Càng dày càng tốt, nên có thêm quạt

🧠 Mẹo lựa chọn thông minh:

Ưu tiên driver và IC dễ tìm, dễ thay như 4558 – giúp sửa chữa đơn giản.
Chọn tụ lọc có thương hiệu (Rubycon, Nichicon…) để kéo dài tuổi thọ.
Tụ bypass tín hiệu nên là loại không phân cực để tránh lệch DC.

Một ampli mạnh không đến từ transistor duy nhất – mà từ cách bạn phối hợp mọi linh kiện xung quanh nó.

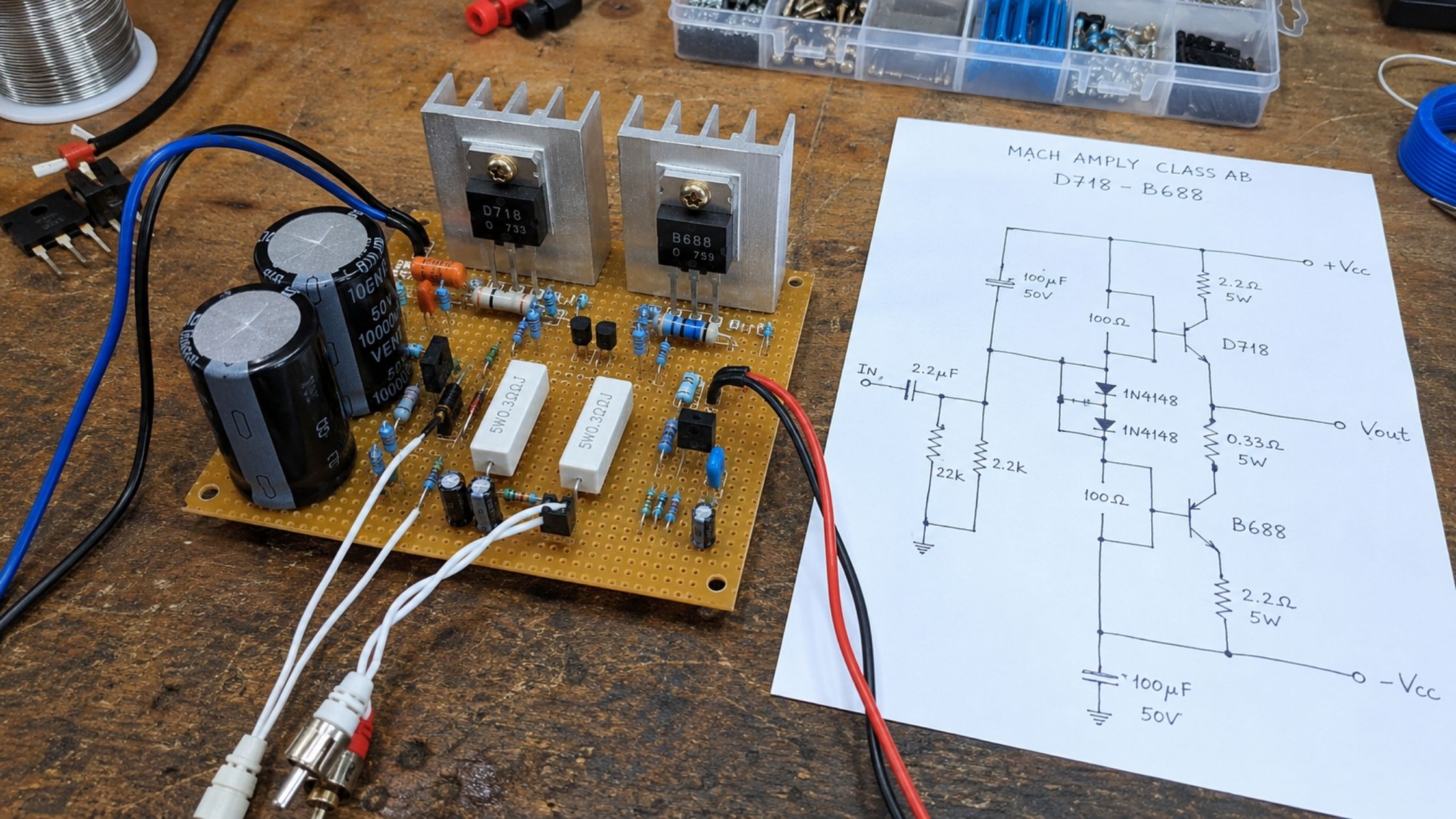

🧰 Gợi ý sơ đồ mạch mẫu class AB D718 – dễ build

Nếu bạn đang tìm một mạch ampli class AB đơn giản, hiệu quả và dễ thi công nhất cho D718, thì đây là lựa chọn phù hợp nhất. Không cần PCB phức tạp, không cần IC khó kiếm – chỉ vài linh kiện cơ bản là có thể build xong.

⚙️ Cấu trúc tổng quan:

D718 (NPN) + B688 (PNP) làm cặp khuếch đại công suất push-pull
C1815 + A1015 làm driver
4558/NE5532 làm tầng tiền khuếch đại (hoặc bỏ nếu dùng nguồn âm thanh có khuếch đại sẵn)
Nguồn cấp: ±25V đến ±35V
Tải loa: 4Ω – 8Ω

🖼️ Sơ đồ nguyên lý đơn giản (gợi ý):

(Gợi ý chèn ảnh hoặc sơ đồ Proteus nếu viết blog có minh họa)

Tụ vào (input cap): 2.2µF
Bias resistor base: 1kΩ
Tụ lọc nguồn: ≥ 4700µF mỗi rail
Điện trở emitter (RE): 0.22Ω – 5W

✅ Ưu điểm mạch:

Dễ build trên vero board hoặc board chấm lỗ
Dễ sửa, dễ thay linh kiện
Chạy tốt với cả nguồn xuyến và nguồn xun

🧠 Đây là mạch “gối đầu giường” của dân DIY ampli – ai cũng từng lắp ít nhất một lần với D718.

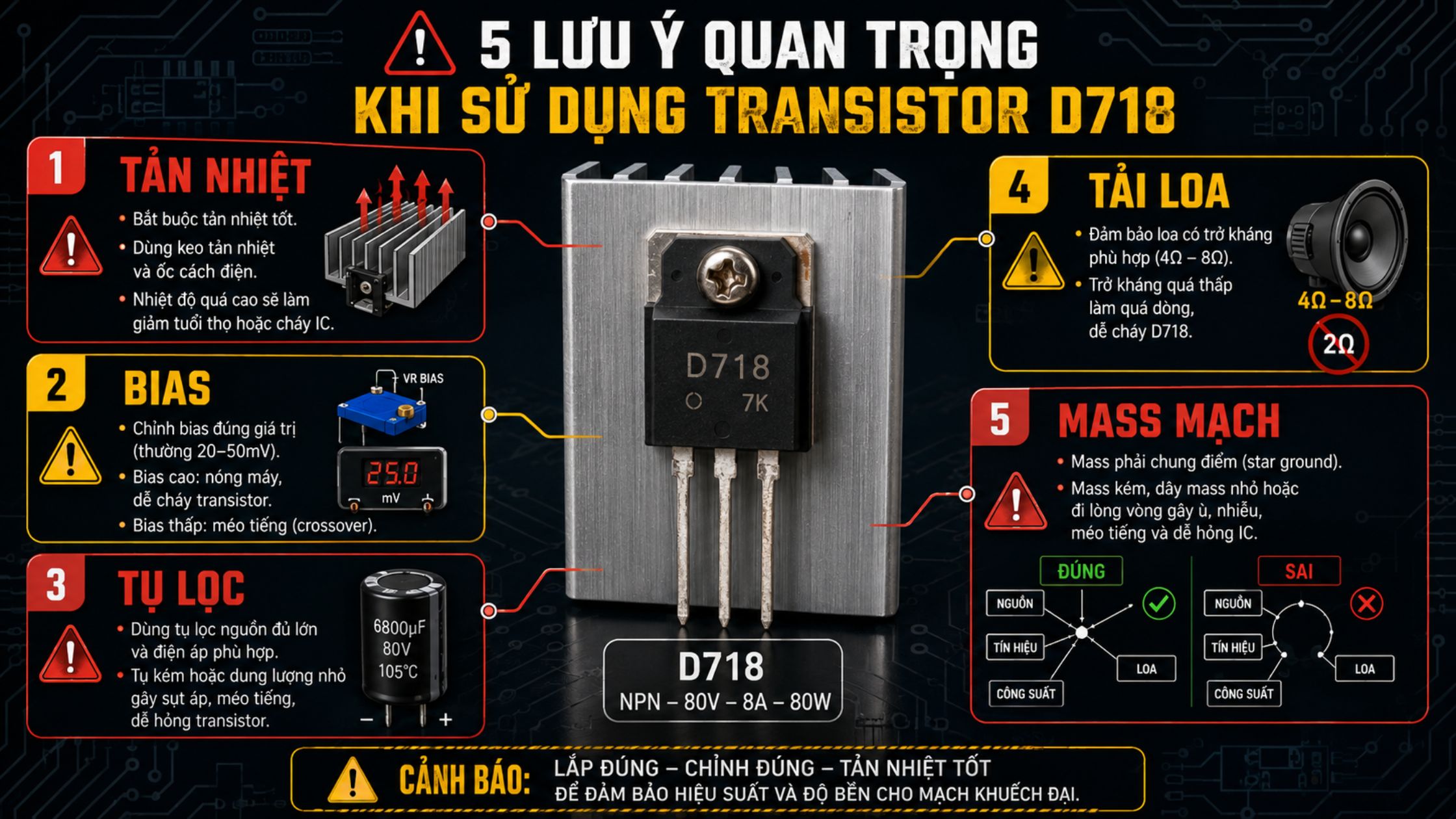

⚠️ Các yếu tố cần lưu ý khi ứng dụng thực tế

Dù D718 là linh kiện mạnh mẽ và linh hoạt, nhưng nếu ứng dụng không đúng kỹ thuật, hiệu suất giảm và nguy cơ hỏng hóc tăng cao. Dưới đây là những yếu tố quan trọng mà bạn bắt buộc phải kiểm soát khi lắp đặt và sử dụng D718 trong ampli công suất.

✅ 1. Tản nhiệt phải thực sự hiệ u quả

Dùng keo tản nhiệt + nhôm dày + luồng gió đối lưu.
Không nên ép D718 chạy công suất cao nếu không có quạt hỗ trợ.

✅ 2. Bias và trở emitter phải đúng giá trị

Bias lệch = méo tiếng, nóng máy.
Trở emitter giúp cân dòng nếu có song song với B688 hoặc nhiều D718.

✅ 3. Mass mạch phải sạch và phân phối đúng

Mass nguồn và mass tín hiệu không nên nối chồng chéo, tránh tạo vòng hồi cảm → gây nhiễu nền, hú loa.

✅ 4. Lọc nguồn tốt, không “tiết kiệm” tụ

Tụ nhỏ quá → áp sụt khi đánh bass → méo tiếng, nóng transistor.
Tối thiểu 4700uF mỗi rail, càng lớn càng tốt nếu có chỗ.

✅ 5. Kiểm tra tải loa và dây nối

Tải dưới 4Ω rất nguy hiểm với D718.
Dây loa quá mỏng → tăng trở kháng → mất công suất.

🧠 Kết luận:

“Linh kiện tốt chỉ phát huy khi được đặt trong môi trường kỹ thuật tốt.”

Hãy kiểm soát kỹ từng yếu tố khi ứng dụng D718 – bạn sẽ có một ampli vừa rẻ, vừa bền, vừa hay.

⚖️ Tổng kết ưu – nhược điểm khi dùng D718 trong ampli

D718 không phải là transistor mạnh nhất, cũng không phải là bền nhất. Nhưng nếu biết cách sử dụng đúng, nó hoàn toàn có thể trở thành trái tim đáng tin cậy cho ampli công suất vừa và nhỏ.

✅ Ưu điểm:

Giá rẻ, dễ tìm, có thể thay thế nhanh trong nhiều tình huống.
Thông số phù hợp cho các ampli 20W – 100W.
Dễ phối hợp với B688 và các linh kiện thông dụng khác.
Dễ test, dễ sửa, phù hợp cả với người mới học lẫn thợ chuyên nghiệp.

❌ Nhược điểm:

Không chịu được tải nặng lâu dài nếu thiếu tản nhiệt hoặc ép công suất.
Dễ cháy nếu bias sai hoặc bị sốc nguồn.
Hàng fake rất nhiều → cần kiểm tra kỹ trước khi lắp.

🧠 Phù hợp nhất với ai?

Dân DIY, học viên kỹ thuật, thợ sửa ampli phổ thông.
Dùng cho các mạch ampli mini, ampli loa kéo, hoặc ampli 2.1 giá rẻ.

Dùng D718 đúng cách, đúng mạch – bạn sẽ thấy nó “không tầm thường” như giá tiền của nó.

📚 Tài liệu & video hướng dẫn thực hành build ampli dùng D718

Để giúp bạn áp dụng kiến thức vào thực tế nhanh chóng, dưới đây là những tài nguyên chất lượng – từ sơ đồ nguyên lý, mạch in, đến video thực hành chi tiết – giúp bạn tự tay lắp ráp một ampli công suất dùng D718 từ A–Z.

✅ Tài liệu nên tham khảo:

Sơ đồ mạch ampli class AB D718 cơ bản (PDF)
– Bao gồm mô tả linh kiện, gợi ý nguồn cấp, phân cực.
Mạch in PCB (file Proteus/PDF)
– Có thể in thủ công hoặc làm mạch chấm lỗ theo sơ đồ.
Hướng dẫn test D718 – phát hiện hàng giả
– Kèm ảnh thật, bảng đo điện áp mẫu, hướng dẫn dùng đồng hồ số.

🎥 Video thực hành:

Chủ đề	Link tham khảo
Lắp ampli 2.1 mini dùng D718	Lỗi giao diện: file 'snippets/shortcode-YouTube:.bwt' không được tìm thấy
Sửa ampli karaoke thay D718	Lỗi giao diện: file 'snippets/shortcode-YouTube:.bwt' không được tìm thấy
So sánh D718 và C5200 bằng thực nghiệm	Lỗi giao diện: file 'snippets/shortcode-YouTube:.bwt' không được tìm thấy

🛒 Link mua linh kiện uy tín:

D718 & B688 hàng thật: Linh kiện Quỳnh Diễn
Tụ lọc Rubycon, diode FR, IC 4558, PCB mạch sẵn

“Học thì phải làm – và D718 là người bạn tốt nhất để bạn bắt đầu hành trình DIY ampli công suất.”
