⚡ Top 5 lỗi khi sử dụng Mosfet 80N70 mà bạn nên tránh
⚡ Top 5 lỗi khi sử dụng Mosfet 80N70 mà bạn nên tránh
📌 Mục lục
- Mở bài – MOSFET chết không báo trước
- Giới thiệu nhanh về 80N70
- Tại sao MOSFET lại hỏng?
- Lỗi 1: Không gắn tản nhiệt hoặc gắn sai cách
- Lỗi 2: Dùng sai điện trở gate – chết do điều khiển
- Lỗi 3: Không bảo vệ chống xung ngược – MOSFET “banh xác”
- Lỗi 4: Dùng sai tần số mạch – MOSFET quá tải chuyển mạch
- Lỗi 5: Sử dụng quá dòng – nhìn thông số nhưng không tính thực tế
- Tổng hợp nhanh 5 lỗi
- Một lỗi “thường giấu mặt”: hàng giả
- Khi nào bạn nên thay 80N70 bằng loại khác?
- Lời khuyên từ thực tế sửa chữa
- Kết luận + CTA
1. Mở bài – MOSFET chết không báo trước
Bạn từng thay con 80N70 mới toanh vào mạch kích điện, cắm điện vào… thấy sáng đèn, rồi bỗng nghe “bụp”! Linh kiện bốc khói, mùi khét lan ra như… mùi tiền vừa bay đi.
MOSFET – nhất là 80N70 – thường được anh em kỹ thuật tin dùng vì giá rẻ, hiệu năng tốt. Nhưng rẻ không có nghĩa là dễ tính. Nếu bạn xài sai cách, thì dù là linh kiện tốt đến mấy… cũng “ra đi không lời từ biệt”.

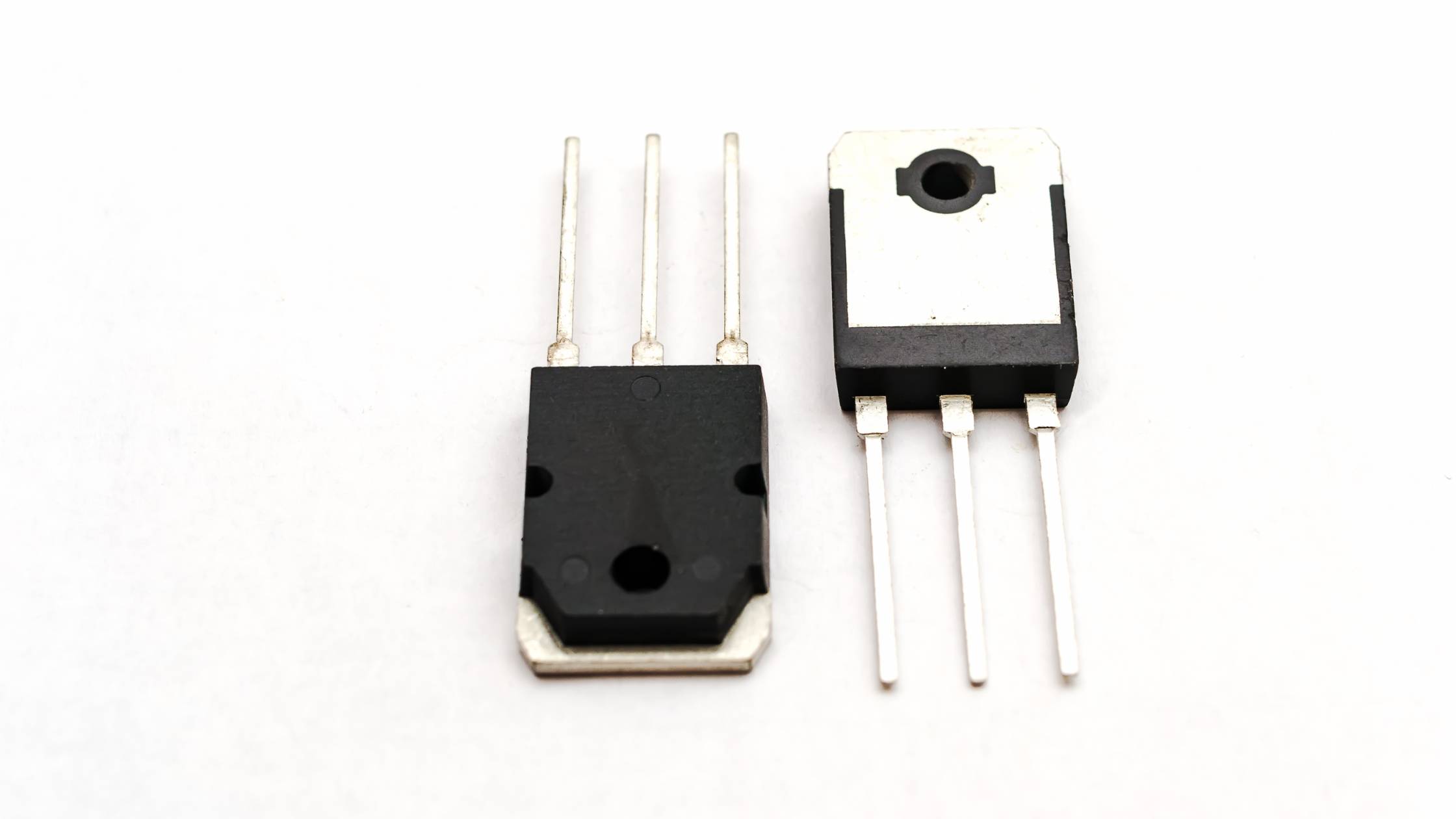

2. Giới thiệu nhanh về 80N70
MOSFET 80N70 có dòng chịu tải lớn (80A), điện áp chịu đựng 70V, Rds(on) thấp – rất phù hợp cho mạch nguồn xung, inverter nhỏ, mạch hàn mini, v.v.
Ưu điểm:
- Giá rẻ (~3.000–4.000đ/con)
- Dễ tìm, dễ thay
- Đóng cắt nhanh, ổn định
Nhưng để phát huy hết sức mạnh của nó – bạn cần hiểu cách dùng đúng.
3. Tại sao MOSFET lại hỏng?
Các lý do phổ biến khiến MOSFET cháy:
- Không tản nhiệt → quá nhiệt → đứt kết nối bên trong
- Dẫn điều khiển sai → MOSFET hoạt động không triệt để → nóng lên
- Dòng quá tải → dẫn đến đánh thủng kênh dẫn
- Xung ngược → phá hủy lớp oxit bảo vệ
Điểm chung: con linh kiện không có lỗi – người dùng có lỗi.
4. Lỗi 1: Không gắn tản nhiệt hoặc gắn sai cách
❌ Sai lầm phổ biến:
- Gắn MOSFET trực tiếp vào PCB, không có keo tản nhiệt.
- Gắn tản nhưng không cách điện, gây chạm vỏ.
✅ Giải pháp:
- Dùng mica cách điện kèm keo tản nhiệt.
- Gắn vào nhôm tản nhiệt có quạt nếu chạy liên tục >5A.
- Kiểm tra tiếp xúc vỏ – không để chân drain chạm mass nếu không có cách ly.
“Tản nhiệt không phải để cho vui, mà là để linh kiện sống lâu.”
5. Lỗi 2: Dùng sai điện trở gate – chết do điều khiển
❌ Dấu hiệu:
- MOSFET không đóng hoàn toàn → nóng → chết từ từ.
- Đôi khi bật không nổi tải → MOSFET chết trong im lặng.
✅ Giải pháp:
- Dùng điện trở gate (Rgs, Rg) giá trị khoảng 10–100Ω.
- Tránh nối gate trực tiếp vào vi điều khiển – nên qua buffer hoặc opto.
- Dùng tụ decoupling 100nF gần chân gate.
6. Lỗi 3: Không bảo vệ chống xung ngược – MOSFET “banh xác”
❌ Hiện tượng:
- MOSFET chết sau khi đóng/ngắt tải cảm (motor, relay...).
- Nổ bụp, thậm chí cháy cả PCB.
✅ Giải pháp:
- Gắn diode chống ngược (flyback diode) nếu tải cảm ứng.
- Dùng TVS diode hoặc RC snubber kẹp chân drain – source.
- Lắp đúng chiều và đúng vị trí – càng gần MOSFET càng tốt.
7. Lỗi 4: Dùng sai tần số mạch – MOSFET quá tải chuyển mạch
❌ Hậu quả:
- Mạch hoạt động chập chờn, MOSFET nóng bất thường.
- Tần số cao → MOSFET không đủ thời gian chuyển trạng thái → sinh nhiệt.
✅ Cách phòng:
- Kiểm tra tần số xung PWM (dùng oscilloscope).
- 80N70 phù hợp với tần số <30kHz.
- Nếu dùng trên 40kHz → cân nhắc IRF3205 hoặc loại tốc độ cao hơn.
8. Lỗi 5: Sử dụng quá dòng – nhìn thông số nhưng không tính thực tế
❌ Nhầm lẫn:
- Nhìn thông số “80A” → dùng cho mạch tải 10A mà không cần tản nhiệt.
- MOSFET nổ khi tải tăng bất ngờ.
✅ Kinh nghiệm:
- Dòng thực tế an toàn chỉ nên ~30–40% thông số lý thuyết.
- Ví dụ: 80N70 → nên chạy ở mức ~25A hoặc thấp hơn.
- Luôn tính dư tải và gắn bảo vệ dòng (fuse, shunt…)
9. Tổng hợp nhanh 5 lỗi
Lỗi |
Hậu quả |
Cách khắc phục |
Không tản nhiệt |
Quá nhiệt, cháy linh kiện |
Dùng mica, keo, nhôm tản, quạt |
Sai trở gate |
MOSFET nóng, chết âm thầm |
Gắn Rg 10–100Ω + tụ lọc |
Không chống xung |
Nổ, cháy ngay khi đóng tải |
Diode snubber, TVS, RC Clamp |
Tần số sai |
Nóng bất thường, tốn điện |
Giới hạn <30kHz hoặc thay loại |
Quá dòng |
MOSFET hỏng bất ngờ |
Tính dư tải, thêm fuse bảo vệ |
10. Một lỗi “thư ờng giấu mặt”: hàng giả
- MOSFET giả thường nhẹ hơn, vỏ mỏng, dễ nóng.
- Dùng trong vài phút đã hỏng, dù đúng mạch.
✅ Cách phát hiện:
- So khối lượng (hàng giả nhẹ hơn 20–30%).
- Kiểm tra mã sản xuất, in ấn sắc nét.
- Dùng đồng hồ vạn năng kiểm tra tụ điện cổng gate – hàng thật có độ trễ nhất định khi xả.
11. Khi nào bạn nên thay 80N70 bằng loại khác?
- Khi mạch yêu cầu dòng liên tục >10A
- Khi tần số chuyển mạch >40kHz
- Khi không gian hạn chế – không thể gắn tản nhiệt lớn
- Khi cần độ ổn định cao, sử dụng trong thiết bị công nghiệp
Gợi ý thay thế:
- IRF3205: tải khỏe, bền
- STP75NF75: tần số cao
- FQP50N06: rẻ, phổ thông
12. Lời khuyên từ thực tế sửa chữa
“Tôi từng cháy 3 con MOSFET liên tục trong cùng 1 mạch – tưởng lỗi hàng. Hóa ra chỉ vì… gắn thiếu con diode snubber.” – Một anh thợ lâu năm chia sẻ.
MOSFET không có trí tuệ nhân tạo – nhưng nó "phản ứng" đúng mọi lỗi bạn tạo ra.
Muốn linh kiện sống lâu – bạn phải chăm sóc nó như người bạn kỹ tính.
13. Kết luận + CTA
Tóm lại:
80N70 là linh kiện tốt, rẻ, khỏe – nhưng không dễ tính. Biết cách dùng đúng, bạn sẽ tiết kiệm được rất nhiều tiền và thời gian.
MOSFET không hỏng ngẫu nhiên – nó chỉ đang phản ánh sai lầm của người lắp.
