Nhôm Tản Nhiệt Là Gì? Cách Chọn Tản Nhiệt Chuẩn Cho MOSFET, IC Và Bo Mạch Công Suất

Khi linh kiện “nóng lên”, điều gì sẽ xảy ra?

Nếu bạn từng thấy một MOSFET bốc khói, một IC cháy đen, hay mạch nguồn tự ngắt chỉ sau vài phút chạy, thì nguyên nhân không xa lạ đâu – nhiệt độ quá cao.
Trong thế giới điện tử, nhiệt chính là “kẻ thù thầm lặng” khiến linh kiện giảm tuổi thọ, hoạt động sai thông số hoặc hư hỏng hoàn toàn.

Mỗi linh kiện như MOSFET, transistor, IC công suất, diode cầu... khi làm việc đều sinh nhiệt. Nếu không được làm mát đúng cách, chúng sẽ mất hiệu suất, gây sụt áp, và thậm chí cháy nổ mạch.
Đó chính là lý do nhôm tản nhiệt ra đời – chiếc “áo giáp nhôm” giúp linh kiện luôn mát mẻ và ổn định.

Nhôm có khả năng dẫn nhiệt tốt, trọng lượng nhẹ, bền và dễ gia công, vì vậy nó trở thành vật liệu phổ biến nhất trong các hệ thống tản nhiệt.
Một miếng nhôm tản nhiệt nhỏ, nếu được thiết kế đúng, có thể giúp linh kiện giảm tới 30–50°C, kéo dài tuổi thọ mạch gấp nhiều lần.

Ngày nay, từ ampli, nguồn xung, mạch điều tốc, máy hàn mini, UPS đến bộ kích điện, sạc năng lượng mặt trời – đâu đâu cũng cần tản nhiệt.
Nhưng không phải ai cũng biết chọn đúng loại nhôm phù hợp cho công suất, kích thước và mục đích sử dụng.

Trong bài viết này, Linh Kiện Quỳnh Diễn sẽ cùng bạn tìm hiểu rõ:

• Nhôm tản nhiệt là gì, hoạt động ra sao?
• Có bao nhiêu loại và nên chọn loại nào?
• Và cuối cùng – cách chọn nhôm tản nhiệt chuẩn cho MOSFET, IC, mạch nguồn công suất cao.

Nhôm tản nhiệt là gì? – Nguyên lý hoạt động đơn giản mà hiệu quả

Nhôm tản nhiệt là gì?

Nhôm tản nhiệt (Aluminum Heat Sink) là một miếng kim loại bằng nhôm nguyên khối hoặc hợp kim nhôm, được thiết kế có nhiều cánh tản nhiệt nhằm giúp linh kiện giảm nhiệt nhanh hơn trong quá trình hoạt động.
Nhiệm vụ của nó rất rõ ràng:

Hấp thụ nhiệt từ linh kiện – truyền ra môi trường – giữ linh kiện luôn trong ngưỡng an toàn.

Các linh kiện như MOSFET, transistor, IC công suất, cầu diode thường được gắn trực tiếp lên nhôm tản nhiệt thông qua vít hoặc keo tản nhiệt, để đảm bảo nhiệt truyền nhanh và đều.

Nguyên lý hoạt động của nhôm tản nhiệt

Khi linh kiện hoạt động, nó sinh ra nhiệt lượng Q (J) tỷ lệ thuận với dòng điện và điện áp rơi trên linh kiện.
Nếu không tản nhiệt, phần nhiệt này sẽ tích tụ và khiến linh kiện vượt ngưỡng 100°C – 150°C, gây cháy hoặc hỏng sớm.

Nhôm tản nhiệt hoạt động theo nguyên lý:

• Dẫn nhiệt (Conduction): Nhôm hấp thụ nhiệt từ linh kiện gắn vào.
• Đối lưu (Convection): Nhiệt từ bề mặt nhôm truyền ra không khí xung quanh.
• Bức xạ (Radiation): Một phần nhỏ nhiệt được phát tán dưới dạng năng lượng hồng ngoại.

Công thức đơn giản:

Nhiệt lượng càng thoát nhanh → linh kiện càng mát → tuổi thọ càng cao.

Tại sao nhôm được chọn để tản nhiệt?

• Dẫn nhiệt tốt: chỉ thua đồng một chút, nhưng nhẹ hơn rất nhiều.
• Trọng lượng nhẹ: dễ lắp đặt trên bo mạch, không gây nặng hoặc lệch mạch.
• Giá thành hợp lý: phù hợp cho cả sản xuất công nghiệp lẫn DIY.
• Không gỉ, bền, dễ khoan và bắt vít.

Ngoài ra, bề mặt nhôm tản nhiệt thường được anod hóa (oxy hóa cứng) giúp tăng độ bền và cải thiện khả năng tản nhiệt.

Hiệu quả tản nhiệt thực tế

Một MOSFET 80N70 khi hoạt động liên tục có thể đạt nhiệt độ trên 100°C.
Khi gắn thêm nhôm tản nhiệt 8 cánh 70x43x17mm, nhiệt độ giảm xuống còn 60–70°C, giúp linh kiện chạy ổn định, ít sụt áp và kéo dài tuổi thọ gấp nhiều lần.

Tóm lại:
Nhôm tản nhiệt là “lá chắn nhiệt” bảo vệ linh kiện khỏi hư hỏng do nhiệt độ cao.
Dù chỉ là một chi tiết nhỏ, nhưng nó là yếu tố quyết định độ bền và hiệu suất của cả mạch.

Phân loại các loại nhôm tản nhiệt phổ biến

Không phải tất cả nhôm tản nhiệt đều giống nhau, mỗi loại được thiết kế riêng cho từng mục đích sử dụng, linh kiện và công suất khác nhau.
Dưới đây là các kiểu nhôm tản nhiệt phổ biến nhất mà anh em DIY, sinh viên và thợ sửa thường gặp, kèm ứng dụng thực tế.

Theo kích thước – nhỏ, trung và lớn

Loại	Kích thước thường gặp	Ứng dụng
Nhỏ (Mini)	30x20mm, 40x30mm	Tản nhiệt cho IC, transistor nhỏ, diode cầu mini.
Trung bình	70x43x17mm, 80x45x25mm	Phổ biến nhất – dùng cho MOSFET, IC công suất, mạch nguồn xung.
Lớn	100x50x25mm, 120x60x30mm	Cho mạch ampli, biến áp xung lớn, nguồn tổ ong, máy hàn mini.

Mẹo: kích thước nhôm càng lớn – diện tích tiếp xúc với không khí càng nhiều – hiệu suất tản nhiệt càng cao.

Theo kiểu dáng cánh tản nhiệt

Kiểu	Mô tả	Ưu điểm
8 cánh	Dạng phổ thông, 8 cánh tản đều sang hai bên.	Gọn, nhẹ, dễ lắp, phù hợp đa số mạch nguồn.
10 cánh	Cánh dày và cao hơn, diện tích tản nhiệt lớn hơn.	Tản tốt cho linh kiện công suất cao.

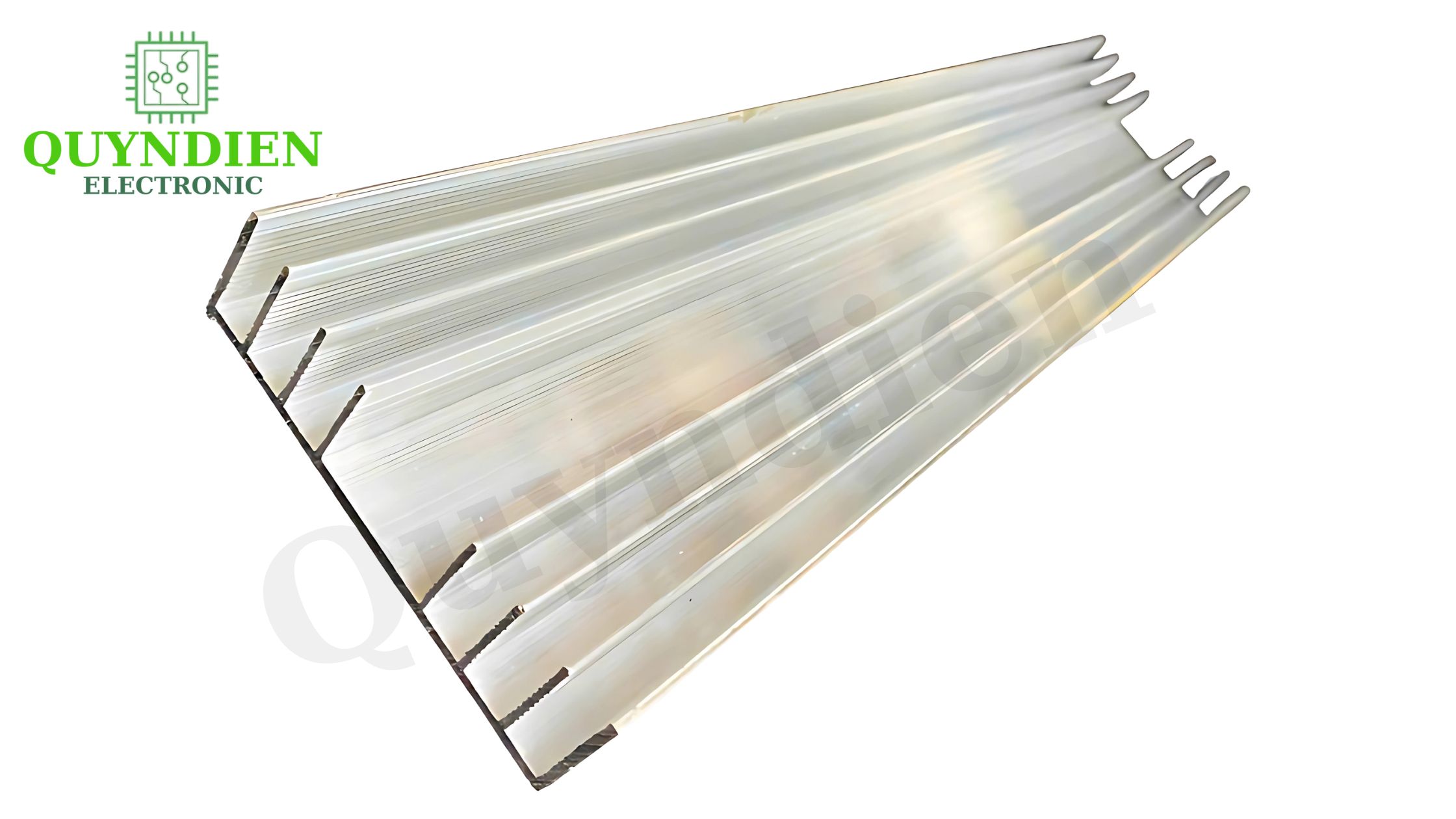

Dạng rãnh (xẻ khe)	Nhiều rãnh nhỏ song song, tăng tiếp xúc không khí.	Tản nhanh, thường dùng trong ampli.
Dạng trụ tròn (có quạt)	Có lỗ gắn quạt hoặc thiết kế tản 360°.	Dùng cho mạch tải nặng, bộ nguồn liên tục.

Kinh nghiệm:
Nếu linh kiện chạy liên tục, nên chọn nhôm 10 cánh hoặc dạng rãnh sâu.
Nếu mạch nhỏ, chỉ cần nhôm 8 cánh là đủ ổn định.

Theo kiểu lắp đặt

• Có lỗ bắt vít:
  Phù hợp với MOSFET, IC TO-220, TO-247 – dễ siết chặt, chắc chắn.

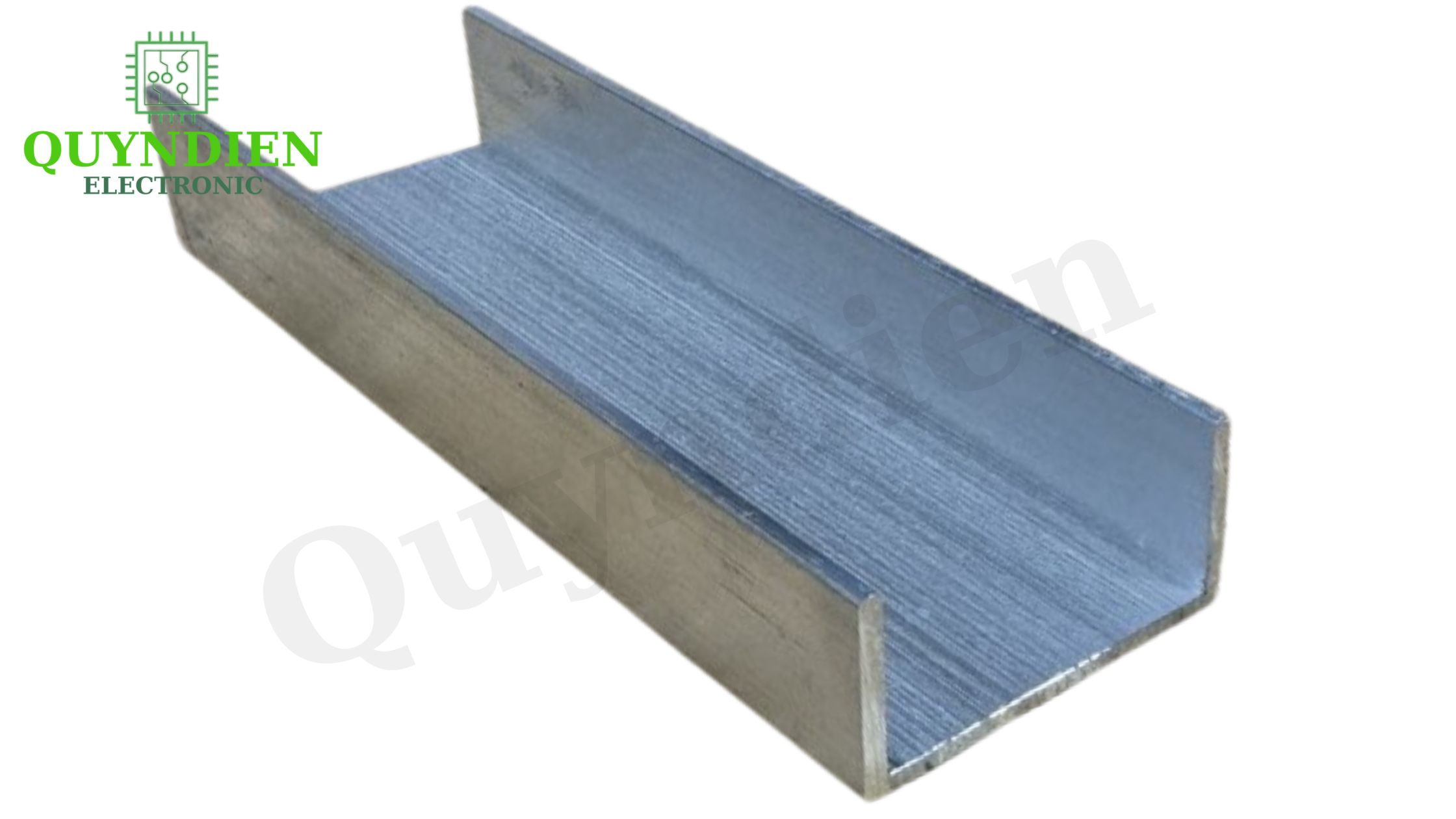

• Không lỗ (dạng phẳng):
  Dùng keo tản nhiệt để dán linh kiện – tiết kiệm diện tích, tiện cho mạch nhỏ.
• Tản nhiệt có quạt:
  Kết hợp giữa nhôm và quạt 5V/12V/24V – dùng cho nguồn xung, mạch công suất lớn.

Theo ứng dụng thực tế

Ứng dụng	Loại nhôm phù hợp
Mạch nguồn xung	70x43x17mm – 8 cánh, bắt vít MOSFET.
Mạch ampli công suất	100x50x25mm – 10 cánh, rãnh sâu.
Mạch LED, IC ổn áp	40x30mm mini hoặc dạng phẳng dán keo.
Bộ nghịch lưu, UPS	Nhôm dài có quạt hoặc dạng ống rãnh.

Lưu ý khi chọn:

• Linh kiện công suất càng cao → cần nhôm lớn và nhiều cánh hơn.
• Không nên chọn tản quá nhỏ chỉ vì tiết kiệm – vì “nóng một lần, hỏng cả mạch” là chuyện rất thường thấy.

Cách chọn nhôm tản nhiệt đúng cho linh kiện của bạn

Nhiều người khi mua nhôm tản nhiệt thường chỉ chọn “nhìn vừa mắt”, nhưng trong kỹ thuật điện tử, chỉ cần chọn sai kích thước hoặc lắp sai cách, linh kiện sẽ nóng nhanh, giảm tuổi thọ, thậm chí cháy mạch.
Dưới đây là hướng dẫn giúp bạn chọn đúng nhôm tản nhiệt chuẩn cho MOSFET, IC và mạch công suất, vừa bền vừa hiệu quả.

Xác định linh kiện cần tản nhiệt

Trước tiên, hãy xác định linh kiện nào sinh nhiệt nhiều nhất trên mạch.
Thông thường gồm:

• MOSFET (ví dụ: 80N70, IRF3205, 60N60, FGA25N120)
• Transistor công suất (D718, C5200, A1943, TIP41C…)
• IC ổn áp, IC công suất âm thanh (LM317, TDA2030, TDA7294…)
• Diode cầu, biến áp xung, IC PWM

Mẹo: nếu linh kiện nóng nhanh khi chạm tay vào sau vài giây hoạt động → chắc chắn cần thêm tản nhiệt.

Đo và chọn kích thước phù hợp

• Đo khoảng cách lỗ bắt vít, chiều cao linh kiện và không gian trống trên mạch.
• Với MOSFET loại TO-220, TO-247, nên chọn nhôm có lỗ sẵn hoặc dễ khoan vít.
• Nếu linh kiện sát nhau → chọn tản nhiệt thấp (8–12mm) để tránh chạm.
• Nếu mạch thoáng, công suất cao → chọn tản 17–25mm, nhiều cánh, bề mặt rộng.

Loại linh kiện	Kích thước nhôm khuyến nghị
MOSFET, IC nguồn	70x43x17mm – loại 8 cánh
IC ampli công suất	100x50x25mm – loại 10 cánh
Transistor nhỏ, IC ổn áp	40x30mm – mini phẳng
Cầu diode, IC LED	30x20mm – dạng dẹt nhỏ

Cách lắp tản nhiệt đúng kỹ thuật

• Bước 1: Bôi một lớp mỏng keo tản nhiệt hoặc silicon mỡ giữa linh kiện và mặt nhôm để tăng truyền nhiệt.
• Bước 2: Dùng ốc vít hoặc đinh tán nhỏ siết chặt linh kiện vào nhôm.
• Bước 3: Nếu linh kiện có chân kim loại nối mass (như MOSFET TO-220), nên lót pad mica cách điện để tránh chạm mạch.
• Bước 4: Đảm bảo cánh nhôm hướng lên trên hoặc ra ngoài, giúp luồng khí lưu thông tốt hơn.

Lưu ý:
Đừng bôi keo quá dày – vì lớp keo dày sẽ cản nhiệt thay vì dẫn nhiệt.

Khi nào cần thêm quạt tản nhiệt?

• Khi nhiệt độ linh kiện vượt 70°C dù đã có nhôm.
• Khi mạch chạy liên tục trong thời gian dài (nguồn tổ ong, ampli, UPS...).
• Khi gắn trong hộp kín – cần kết hợp quạt 8x8cm hoặc 12x12cm để đối lưu không khí.

Tóm lại:
Chọn nhôm tản nhiệt chuẩn = Đúng kích thước + Đúng cách lắp + Dẫn nhiệt tốt.
Một miếng nhôm tản nhiệt phù hợp có thể kéo dài tuổi thọ linh kiện gấp 2–3 lần, giúp mạch hoạt động ổn định và an toàn hơn.

Sai lầm thường gặp khi chọn nhôm tản nhiệt

Nhôm tản nhiệt nhìn thì đơn giản, nhưng nếu chọn sai kích thước hoặc lắp không đúng kỹ thuật, nó gần như không phát huy tác dụng, thậm chí khiến linh kiện hư nhanh hơn.
Dưới đây là 5 lỗi phổ biến nhất mà anh em DIY và thợ sửa hay gặp — kèm cách khắc phục cụ thể.

Chọn nhôm tản nhiệt quá nhỏ

• Nhiều người nghĩ chỉ cần gắn “cho có”, nhưng tản nhiệt nhỏ không đủ diện tích để thoát nhiệt.
• Kết quả: linh kiện nóng nhanh, giảm hiệu suất, tuổi thọ ngắn.

Cách khắc phục:
Chọn tản nhiệt có diện tích tiếp xúc ≥ 3 lần diện tích linh kiện,
và nếu mạch chạy liên tục, nên chọn loại 8 cánh trở lên hoặc kết hợp quạt 8x8cm.

Chọn nhôm tản nhiệt quá to

• Nhôm lớn tản tốt, nhưng cũng khiến mạch cồng kềnh, chiếm chỗ, khó lắp trong hộp.
• Với mạch nhỏ, tản nhiệt to quá lại làm vênh bo mạch hoặc gãy chân linh kiện.

Cách khắc phục:
Chọn vừa đủ — tản lớn hơn linh kiện 1,5–2 lần là hợp lý.

Bắt vít sai cách hoặc không có keo tản nhiệt

• Gắn linh kiện lệch, vít không siết chặt → nhiệt truyền không đều, MOSFET vẫn nóng.
• Không bôi keo tản nhiệt → lớp không khí giữa linh kiện và nhôm làm giảm khả năng dẫn nhiệt.

Cách khắc phục:

• Luôn bôi một lớp keo tản nhiệt mỏng và đều.
• Dùng ốc M3 hoặc M4 ren mịn siết chặt vừa tay, không quá mạnh để tránh nứt linh kiện.

Dùng chung một tản nhiệt cho nhiều linh kiện công suất lớn

• Một số mạch gắn 2–3 MOSFET chung một thanh nhôm, nếu không có cách điện riêng, chúng sẽ nối mass chung → chập mạch.

Cách khắc phục:
Lót pad mica hoặc tấm cách điện nhiệt cho từng linh kiện nếu dùng chung tản nhiệt.

Không tính đến hướng gió và luồng tản nhiệt

• Nhiều người gắn nhôm tản nhiệt nằm ngang hoặc quay ngược → không khí không lưu thông.
• Khi đó, nhiệt chỉ “luẩn quẩn” quanh linh kiện, không thoát ra được.

Cách khắc phục:

• Lắp tản nhiệt hướng cánh lên trên hoặc hướng ra phía có quạt.
• Đảm bảo không gian quanh tản nhiệt thoáng, có khe hở để lưu gió tự nhiên.

Tóm lại:

Một miếng nhôm đúng loại có thể giúp linh kiện “sống khỏe”,
nhưng một miếng nhôm sai cách lại khiến cả mạch “chết yểu”.

Đừng chọn theo cảm tính – hãy chọn theo kỹ thuật.
Chỉ cần đúng kích thước, đúng hướng gió và đúng cách lắp,
bạn đã giúp MOSFET, IC và bo mạch của mình chạy mát hơn – bền hơn – ổn định hơn.

Gợi ý nhôm tản nhiệt chất lượng tại Linh Kiện Quỳnh Diễn

Nhôm tản nhiệt không chỉ giúp linh kiện “mát mẻ” hơn, mà còn là bí quyết để mạch điện chạy ổn định và bền lâu.
Tại Linh Kiện Quỳnh Diễn, các loại nhôm tản nhiệt được gia công chắc chắn, đúng kích thước, dễ lắp ráp, tản nhiệt nhanh, phù hợp cho mọi nhu cầu từ DIY, thực hành sinh viên đến sản xuất nhỏ.

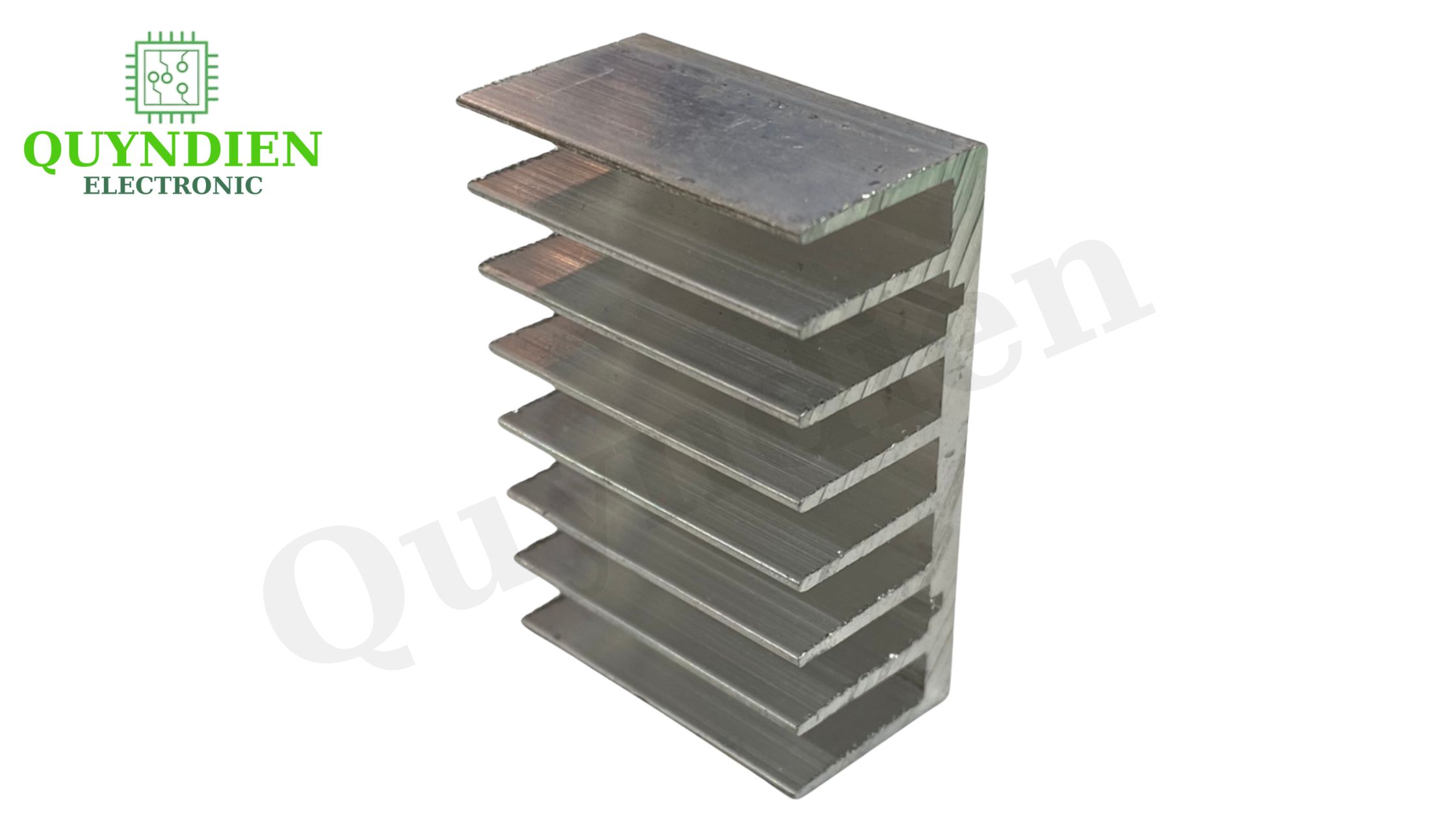

Nhôm tản nhiệt 8 cánh – nhỏ gọn, phổ thông, dễ lắp

• Kích thước: 70x43x17mm
• Chất liệu: nhôm nguyên khối, bề mặt anod chống oxy hóa.
• Đặc điểm: thiết kế 8 cánh đều nhau, giúp thoát nhiệt nhanh, phù hợp cho MOSFET, transistor, IC công suất.
• Ứng dụng: mạch nguồn xung, ampli, bộ điều tốc, mạch LED, mạch sạc.

Ưu điểm: nhỏ gọn, bắt vít chắc chắn, khoan lỗ dễ, dẫn nhiệt nhanh – lựa chọn phổ biến nhất hiện nay.

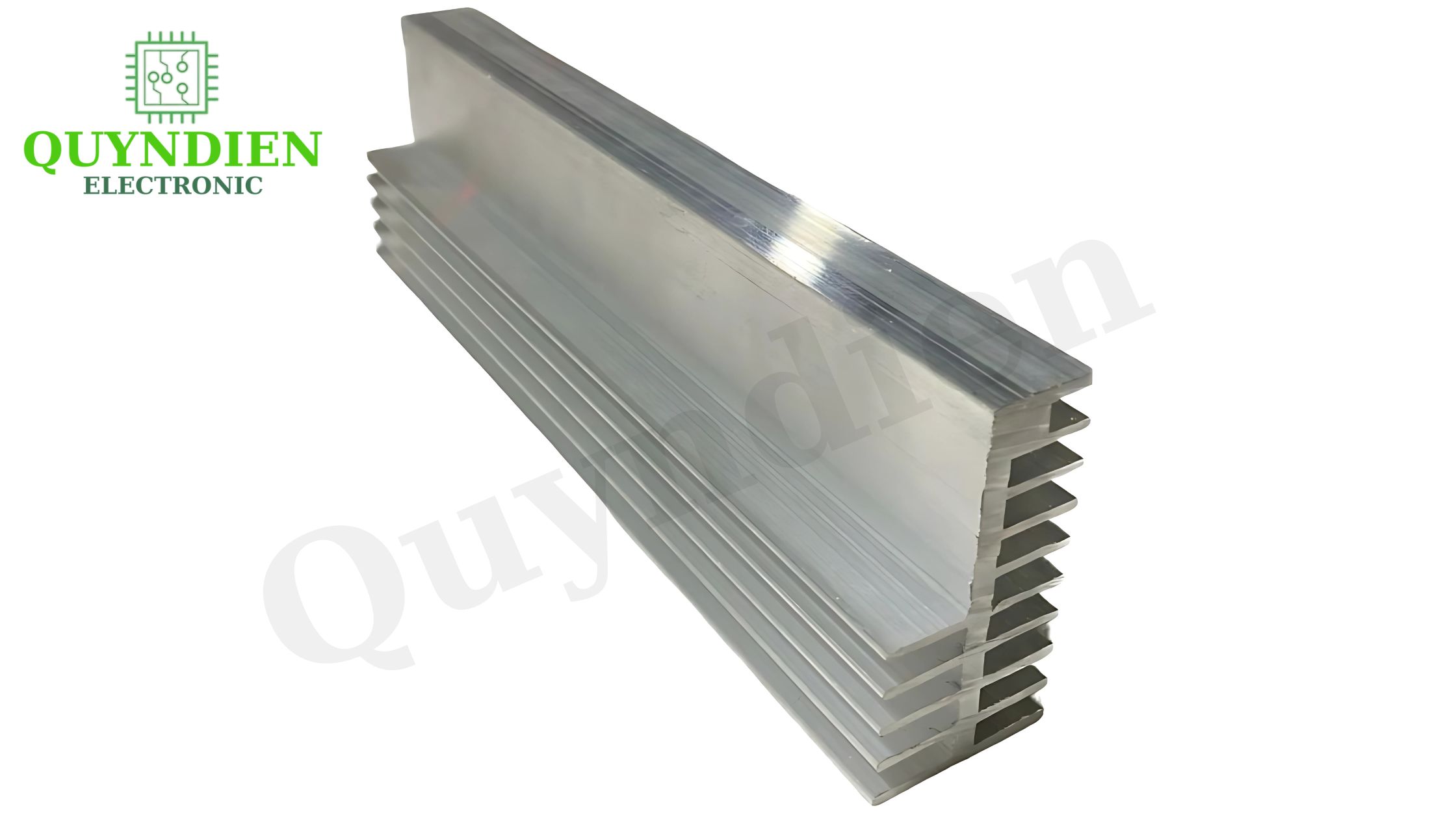

Nhôm tản nhiệt 10 cánh – tản mạnh, cho linh kiện công suất cao

• Kích thước: 100x50x25mm
• Chất liệu: nhôm đúc dày, bề mặt phay mịn, tản đều sang 2 hướng.
• Đặc điểm: cánh cao, khe sâu – tăng diện tích tiếp xúc không khí, giúp linh kiện chạy mát ngay cả khi tải nặng.
• Ứng dụng: mạch ampli công suất, máy hàn mini, bộ nghịch lưu, biến áp xung.

Ưu điểm: tản nhanh, ít nóng, phù hợp với các linh kiện chạy liên tục nhiều giờ.

Nhôm tản nhiệt mini – tiết kiệm không gian, dùng cho mạch nhỏ

• Kích thước: 40x30mm hoặc 30x20mm
• Đặc điểm: dạng phẳng hoặc có cánh ngắn, tiện dán keo hoặc bắt trực tiếp lên IC.
• Ứng dụng: IC ổn áp (LM317, 7805), diode cầu, IC LED, mạch cảm biến nhỏ.

Ưu điểm: gọn nhẹ, dễ dán keo, thích hợp mạch DIY hoặc thí nghiệm học tập.

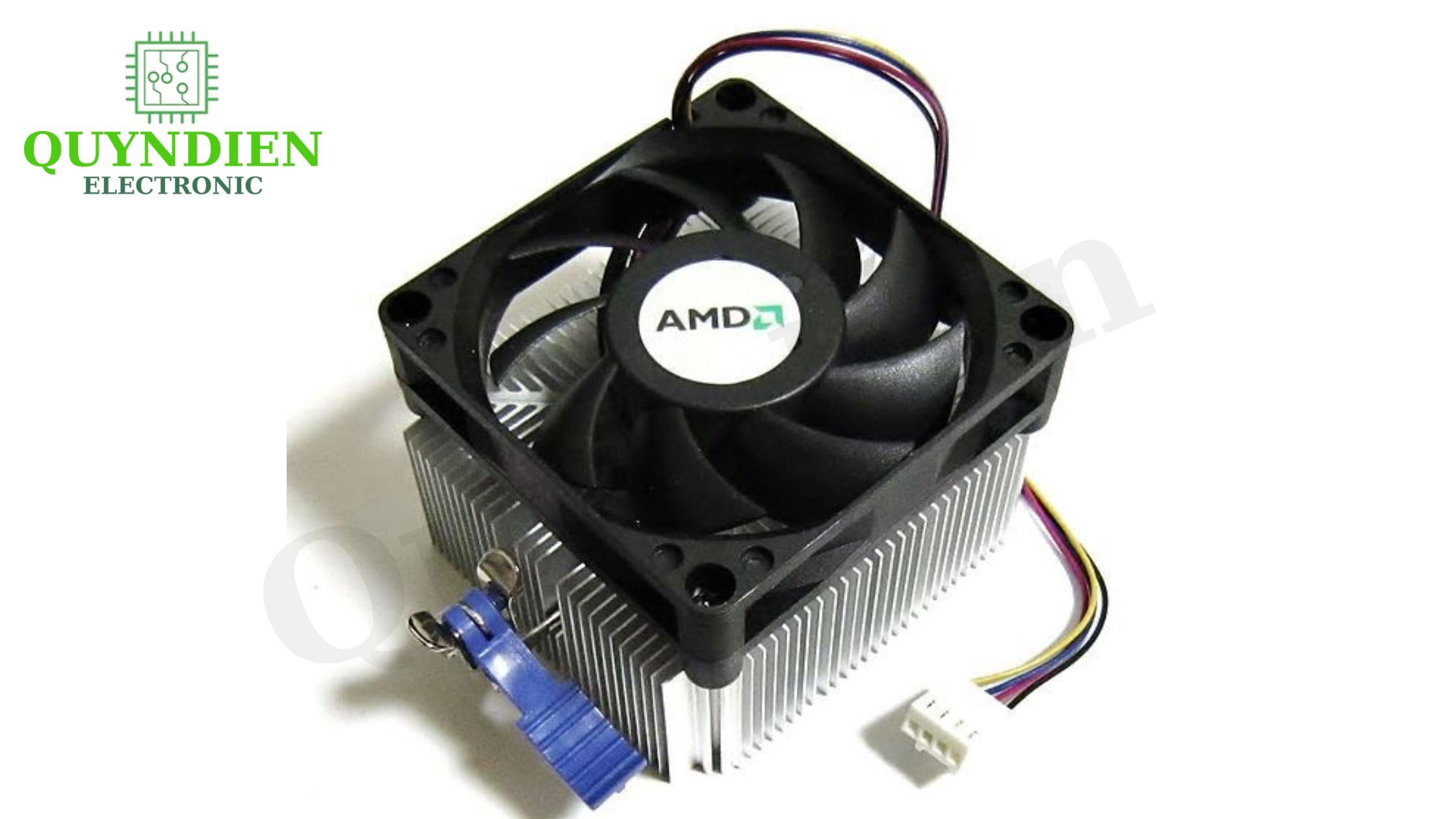

Nhôm tản nhiệt có quạt – tăng hiệu quả làm mát

• Kích thước: 80x80mm hoặc 120x120mm (có quạt DC 12V / 24V đi kèm).
• Ứng dụng: mạch công suất lớn, UPS, nguồn tổ ong, bộ inverter năng lượng mặt trời.
• Ưu điểm: giúp hạ nhiệt nhanh, duy trì ổn định khi linh kiện làm việc lâu dài.

Tại sao nên chọn nhôm tản nhiệt tại Linh Kiện Quỳnh Diễn?

• Hàng mới 100%, nhôm nguyên khối – không pha tạp.
• Kích thước chuẩn, dễ khoan, dễ bắt vít, không cong méo.
• Đóng gói riêng từng miếng, chống trầy xước khi vận chuyển.
• Có sẵn nhiều kích thước từ mini – trung – lớn, phục vụ mọi loại mạch.

🌐 Đặt mua ngay tại: https://linhkienquynhdien.com
💬 Facebook: Linh Kiện Quỳnh Diễn
📞 Hotline: 0988 368 542 – 0987 990 842

Một miếng nhôm tản nhiệt nhỏ, nhưng lại giúp MOSFET sống khỏe, IC chạy ổn định, và mạch bền gấp nhiều lần.
Chọn đúng một lần – an tâm dài lâu cùng Linh Kiện Quỳnh Diễn.

Trong thế giới linh kiện điện tử, nhiệt độ là “kẻ thù” âm thầm khiến MOSFET, IC, transistor và bo mạch công suất nhanh xuống cấp.
Và chỉ một chi tiết nhỏ – miếng nhôm tản nhiệt đúng loại, đúng kích thước – lại có thể giúp linh kiện vận hành mát hơn, ổn định hơn và bền bỉ gấp nhiều lần.

Một mạch được làm mát tốt không chỉ chạy êm mà còn tiết kiệm điện, giảm lỗi hư hỏng,
đặc biệt là trong các ứng dụng công suất cao như ampli, bộ nghịch lưu, máy hàn, mạch nguồn xung.
