Sơ đồ chân biến áp xung – Hướng dẫn cực đơn giản và chính xác

🧩 Vì sao phải hiểu sơ đồ chân biến áp xung?

Bạn có thể mua một con biến áp xung “xịn sò”, đúng điện áp, đúng công suất… nhưng chỉ cần đấu sai một chân, thì:

• Mosfet sẽ phát khói, tụ lọc sẽ nổ nhẹ, IC điều khiển thì đi về miền cực lạc.

• Và bạn sẽ tự hỏi: “Ủa? Mình chỉ cắm sai một chân thôi mà…”




🎯 Vì sao việc xác định đúng sơ đồ chân lại quan trọng?

• Bảo vệ mạch: dòng điện đi sai đường là hỏng mạch ngay.

• Tối ưu hiệu suất: đúng chân → đúng chiều từ trường → truyền tải chuẩn.

• An toàn khi DIY: nhất là với biến áp tháo máy, không rõ nguồn gốc.


Dù biến áp xung có thể trông “na ná nhau”, nhưng sơ đồ chân mỗi loại mỗi khác – cẩn thận từ đầu là tiết kiệm cả mớ thời gian (và tiền).



📌 Vấn đề thường gặp của người mới:

• Biến áp không có ký hiệu chân → không biết đâu là sơ cấp, đâu là thứ cấp.

• Sơ đồ “in chìm”, “mất chữ”, hoặc vỏ bị mài mòn → dễ nhầm lẫn.

• Các loại chân không theo quy chuẩn cố định, đặc biệt hàng tháo máy.




✨ Bài viết này sẽ giúp bạn:

• Hiểu sơ đồ chân của các loại biến áp xung phổ biến (EE, PQ, RM…).

• Biết cách dùng đồng hồ đo để xác định sơ cấp, thứ cấp.

• Tránh các lỗi sai “nhỏ mà có võ” khi đấu chân sai.


🧱 Cấu tạo cơ bản: Chân sơ cấp, thứ cấp và những “người bạn phụ trợ”

Hãy tưởng tượng biến áp xung như một ngôi nhà nhiều cửa.
Mỗi “cửa” – tức mỗi chân linh kiện – đều có một vai trò riêng. Mở sai cửa? Dòng điện đi lạc, hậu quả khôn lường!

🔌 Nhóm chân chính: Sơ cấp và Thứ cấp

1. Chân sơ cấp (Primary winding)

• Là nơi nhận xung điện từ Mosfet hoặc transistor.

• Thường có 2 chân, đôi khi thêm 1 chân “trung điểm” nếu dùng mạch đối xứng.

• Nằm gần phía cấp nguồn, kích thước dây to vừa phải.

• Hoạt động với tần số cao, chịu dòng điện ngắt – mở liên tục.


2. Chân thứ cấp (Secondary winding)

• Là nơi trả điện áp ra sau khi qua biến áp.

• Có thể là 2 chân (mạch đơn), hoặc 3–4 chân nếu có trung tính, ra nhiều mức áp.

• Dây thường nhỏ hơn, đôi khi có cách điện kỹ (do áp cao hơn).

• Nối ra diode chỉnh lưu và tụ lọc.




🧩 Chân phụ – “người hỗ trợ âm thầm”

Một số biến áp xung có thêm cuộn phụ – dùng để:

• Tạo nguồn cấp cho IC điều khiển (nội hồi, tự cấp nguồn).

• Lấy tín hiệu phản hồi điện áp ra, đưa về IC để ổn định đầu ra.


Chân này thường nối về opto PC817 → giúp IC “biết” đầu ra đang cao hay thấp để điều chỉnh xung phù hợp.



📌 Tổng quát:

Nhóm chân	Số lượng	Vị trí / vai trò chính
Sơ cấp	2–3	Nhận xung từ Mosfet, tạo từ trường biến thiên
Thứ cấp	2–4	Cấp điện ra, có thể ra nhiều mức áp
Phụ (feedback)	1–2	Tạo nguồn nuôi IC, hồi tiếp ổn áp, kiểm soát mạch



Nhớ nhé: hiểu từng nhóm chân là bạn đã đi được nửa chặng đường trong việc đấu đúng mạch!





🧾 Có ký hiệu? Dễ như đọc bản đồ kho báu!

Nếu bạn may mắn sở hữu một con biến áp xung còn rõ ký hiệu chân, thì chúc mừng:
Bạn đang cầm “bản đồ kho báu” trong tay!
Việc xác định chân đúng sẽ dễ như... ăn mì gói!



🔍 Các ký hiệu phổ biến và ý nghĩa

Ký hiệu	Ý nghĩa	Nhóm chân
PRI / P	Primary – cuộn sơ cấp	Sơ cấp
SEC / S	Secondary – cuộn thứ cấp	Thứ cấp
FB	Feedback – phản hồi	Chân phụ
COM / GND	Mass chung	Thường dùng chung với thứ cấp
+ / −	Cực tính đầu ra DC	Thứ cấp

Lưu ý: Một số biến áp chỉ có mũi tên hoặc đánh số (1, 2, 3…), hãy dò theo sơ đồ mạch nếu có.



🗺️ Bố trí chân phổ biến

Thông thường:

• Một bên biến áp là sơ cấp (PRI)

• Bên còn lại là thứ cấp (SEC)

• Các chân FB hoặc COM có thể nằm ở giữa hoặc góc riêng


Đây là cách giúp bạn phán đoán nhanh khi tháo máy hoặc ráp mạch theo module có sẵn.



⚠️ Cẩn thận! Đôi khi bản đồ cũng… sai

• Ký hiệu bị mờ, in lệch, hoặc do hàng tháo máy.

• Có thể dán nhãn sai trong quá trình sản xuất hoặc sử dụng lâu ngày.


Vì vậy: có ký hiệu vẫn nên đo lại để kiểm chứng! Đừng chủ quan nhé.



Tóm lại, nếu biến áp có ký hiệu rõ ràng, bạn đã nắm 70% sơ đồ chân trong lòng bàn tay.
Nhưng nếu không có? Hãy cùng sang phần 4 – làm sao xác định chân khi không còn manh mối nào?



🕵️ Không có ký hiệu? Không sao, ta vẫn tìm ra chân!

Bạn đang cầm một con biến áp xung tháo máy –
Không ký hiệu, không sơ đồ, không màu dây rõ ràng…
Trông như một “mớ chân kim loại bí ẩn” đang thách thức bạn!

Nhưng đừng lo – chỉ cần quan sát kỹ + một chiếc đồng hồ đo, bạn sẽ bóc tách được từng nhóm chân dễ dàng!

👀 Bước 1: Quan sát bố cục chân

• Chân thường được bố trí đối xứng:

  • Một bên 2–3 chân: cuộn sơ cấp

  • Bên còn lại 2–4 chân: cuộn thứ cấp

  • Đôi khi có chân ở giữa hoặc lệch: cuộn phụ (feedback)


Quy tắc: chân cùng phía = thường cùng một cuộn



🧵 Bước 2: So sánh độ dày dây đồng

• Cuộn sơ cấp: dây to hơn → chịu dòng cao hơn.

• Cuộn thứ cấp: dây nhỏ hơn, nhưng dài hơn.

• Quan sát phần dây lộ ra hoặc đo thực tế (nếu cuộn lộ lõi).


Mẹo: Biến áp nguồn đôi (±V) có thể có hai dây thứ cấp bằng nhau.



🎨 Bước 3: Màu dây – nếu còn, thì rất hữu ích

• Một số biến áp có dây nhiều màu:

  • Đỏ – đen → sơ cấp

  • Xanh – vàng → thứ cấp

  • Trắng – tím → feedback


Không chuẩn 100%, nhưng là gợi ý tốt nếu còn nguyên bản.



📏 Bước 4: Đo thông mạch để xác định nhóm

• Dùng đồng hồ ở chế độ buzzer (còi tít).

• Đo từng cặp chân → chân nào thông với nhau → cùng một cuộn.

• Ghi lại nhóm: sơ cấp – thứ cấp – phụ.


Sau khi tách nhóm, ghi số hoặc dán màu lên từng chân để đánh dấu.



Tóm lại: dù không có ký hiệu, bạn vẫn có thể xác định đúng nhóm chân biến áp xung chỉ bằng kỹ năng quan sát và một chiếc đồng hồ số.
Hãy thử và bạn sẽ thấy: chân nào cũng “có lý” cả!

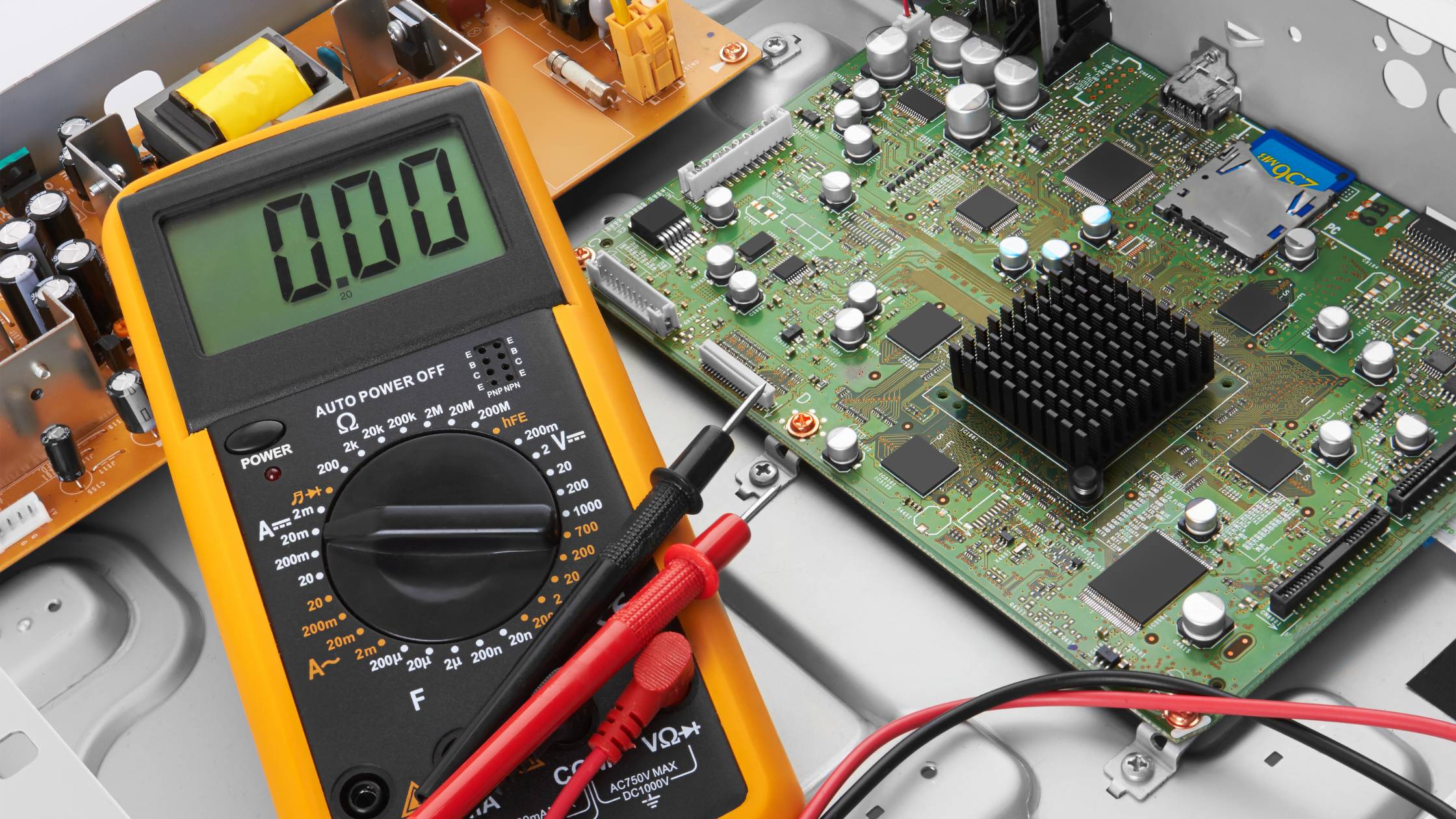

🔍 Dùng đồng hồ đo – Trợ lý đắc lực xác  định chân biến áp

Bạn không cần thiết bị đo đạc xịn sò để “bóc mẽ” chân biến áp xung.
Chỉ với một chiếc đồng hồ số – loại phổ thông thôi – là bạn đã đủ sức tách nhóm sơ cấp, thứ cấp, phụ rồi!



🧪 Đặt đồng hồ ở đâu?

• Bật đồng hồ số về thang đo điện trở (Ohm).

• Nếu dùng đồng hồ kim: chỉnh về x1 hoặc x10 Ohm.


📏 Cách đo đơn giản – hiệu quả

Bước 1: Đo từng cặp chân

• Đo tất cả các cặp → nhóm nào có thông mạch (điện trở nhỏ hơn vài trăm Ohm) → là một cuộn dây.

• Nhóm còn lại cũng đo tương tự → phân nhóm rõ ràng.


Bước 2: Phân biệt sơ cấp và thứ cấp

• Cuộn sơ cấp thường có điện trở thấp hơn: vài Ohm → vài chục Ohm.

• Cuộn thứ cấp: có thể cao hơn (do vòng dây nhiều, dây mảnh hơn).


Ví dụ: bạn đo được 2 chân có R = 0.9Ω → khả năng cao là sơ cấp.
Nhóm còn lại R = 5.4Ω → thứ cấp hoặc phụ.

🎯 Mẹo phân biệt cuộn phụ (feedback)

• Cuộn phụ (nếu có) thường có:

  • Điện trở rất nhỏ (0.1 – 0.3Ω)

  • Dây nhỏ, chỉ vài vòng

  • Nối về IC nguồn hoặc opto


Dễ nhầm với sơ cấp nếu không để ý – nên đánh dấu rõ!



🔄 Gợi ý test cảm ứng (nâng  cao nhẹ)

• Chập và nhả nhanh cuộn sơ cấp (giả lập xung ngắn).

• Đồng thời đo điện áp sinh ra ở cuộn nghi là thứ cấp → nếu kim nhảy, chứng tỏ có cảm ứng → đúng nhóm.


Tóm lại: đồng hồ đo là “cây đũa thần” giúp bạn truy ra sơ đồ chân, ngay cả khi biến áp chẳng thèm ghi chú gì cho bạn!



🧲 Chiều cuộn dây – Không xác định đúng là... ngược pha cả mạch!

Bạn có biết?
Biến áp xung không chỉ có đúng hay sai chân, mà còn có vấn đề “nhạy cảm” khác: chiều cuộn dây!



📌 Vì sao cần biết chiều quấn dây?

• Khi thiết kế mạch nguồn ±12V, ±15V hoặc các mạch cộng hưởng, đối xứng, chiều từ trường giữa các cuộn dây phải khớp pha.

• Nếu đấu sai đầu – cuối cuộn → sẽ triệt tiêu từ thông, gây ra:

  • Sụt áp, méo tín hiệu

  • Không ra điện hoặc chập chờn

  • Cháy IC hoặc Mosfet nếu dùng nguồn xung liên tục


🧪 Cách kiểm tra chiều bằng cảm ứng thủ công

Bạn cần:

• Một chiếc đồng hồ kim hoặc đồng hồ số

• Một pin 1.5V và công tắc nhỏ (hoặc chạm tay để “bật xung”)

• Biến áp cần test


Cách làm:

1. Kết nối pin và công tắc với cuộn sơ cấp.

2. Đặt đồng hồ đo Volt ở cuộn thứ cấp.

3. Bật tắt công tắc nhanh → quan sát chiều kim hoặc dao động điện áp.


Nếu hai đầu kim nhảy cùng chiều (dương) → cùng pha → đúng chiều.
Nếu nhảy ngược chiều → đảo lại một bên để khớp.



✅ Đánh dấu để không quên

• Dùng bút lông, sơn hoặc dán nhãn:

  • Đánh chấm đen cho đầu cuộn dây sơ cấp

  • Đánh dấu tương tự bên thứ cấp nếu cùng chiều


Ghi chú rõ từ đầu sẽ giúp bạn dễ dàng lắp ráp, tránh nhầm lẫn khi tái sử dụng.



Tóm lại: biết xác định chiều cuộn dây là bước nâng cao, giúp bạn tiến gần hơn đến trình “tự thiết kế mạch nguồn chuẩn chỉnh” như dân chuyên nghiệp!





📐 “Dòng họ biến áp” – Mỗi loại một kiểu chân

Cũng giống như... “mỗi nhà một nếp sống”, mỗi loại biến áp xung lại có cách bố trí chân khác nhau.
Biết được bạn đang cầm loại nào trong tay sẽ giúp việc xác định sơ đồ chân trở nên... như chơi LEGO!



🧱 1. Biến áp xung loại EE – Phổ thông, dễ gặp

• Hình dáng: hình chữ E kép, lõi ferrite tháo rời, phổ biến nhất trong hàng tháo máy.

• Sơ đồ chân thường thấy:

  • Một bên: 2 hoặc 3 chân sơ cấp

  • Bên kia: 2–4 chân thứ cấp

  • Feedback (nếu có): chân giữa hoặc mép


Vị trí	Vai trò
Chân 1-2	Sơ cấp
Chân 3-4-5	Thứ cấp hoặc feedback

Mẹo: Nhìn kỹ phần hàn – dây to = sơ cấp, dây nhỏ = thứ cấp.



🧲 2. Biến áp xung loại PQ – Công suất cao, lọc tốt

• Hình dáng: lõi hình tròn kết hợp vuông (PQ = Power Quality)

• Dùng nhiều trong nguồn công suất lớn, ampli Class D

• Sơ đồ chân:

  • Thường có chân sơ cấp nằm gần nhau một bên

  • Thứ cấp và phản hồi nằm phía đối diện hoặc bao quanh


Đặc điểm nổi bật
Dây quấn nhiều lớp	Có thể có nhiều đầu ra
Chân sắp không đều	Dễ gây nhầm nếu không đo



📦 3. Biến áp xung loại RM – Nhỏ gọn, tiết kiệm không gian

• Hình dáng: gần như hình vuông, góc bo tròn, phù hợp mạch nhỏ

• Thường dùng trong adapter, thiết bị di động

• Sơ đồ chân:

  • Thường xếp vòng quanh thân

  • Sơ cấp/thứ cấp xen kẽ, bắt buộc đo để tách nhóm


Ưu điểm	Ghi chú
Nhỏ, gọn, đẹp	Nhưng chân khó phân biệt bằng mắt
Dễ gắn vào PCB	Cần đo kỹ từng nhóm cuộn



🧠 Ghi nhớ nhanh

Loại lõi	Đặc điểm chính	Mẹo nhận biết
EE	Hình chữ E kép, phổ biến	Dễ tháo, hay gặp trong DVD, nguồn nhỏ
PQ	Vuông tròn, dây to	Dùng cho ampli, nguồn công suất lớn
RM	Nhỏ, chân khít	Adapter, mạch gọn, khó đo nếu chưa quen



Tóm lại, nhận biết đúng “dòng họ” biến áp sẽ giúp bạn định hình nhanh sơ đồ chân, từ đó đấu nối dễ dàng và chính xác hơn rất nhiều!





📸 Phân tích thực tế: Nhận diện sơ đồ chân từ biến áp tháo máy

Lý thuyết là một chuyện, nhưng khi cầm trên tay một biến áp xung tháo máy, bạn có thể cảm thấy như đang giải một câu đố không lời giải. Đừng lo! Hãy cùng nhau phân tích một số ví dụ thực tế để hiểu rõ hơn.



🔧 1. Biến áp xung từ adapter laptop

• Quan sát: Biến áp thường có kích thước nhỏ gọn, dây quấn chặt và sử dụng lõi ferrite.

• Nhận diện chân:

  • Sơ cấp: Thường là hai chân gần nhau, nối với mạch chỉnh lưu và công tắc nguồn.

  • Thứ cấp: Hai hoặc nhiều chân, nối với mạch chỉnh lưu và lọc để cung cấp điện áp ra.

  • Feedback: Một hoặc hai chân, thường nối với mạch điều khiển để duy trì ổn định điện áp ra.

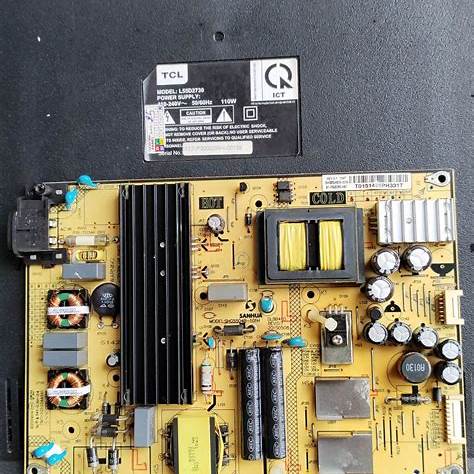

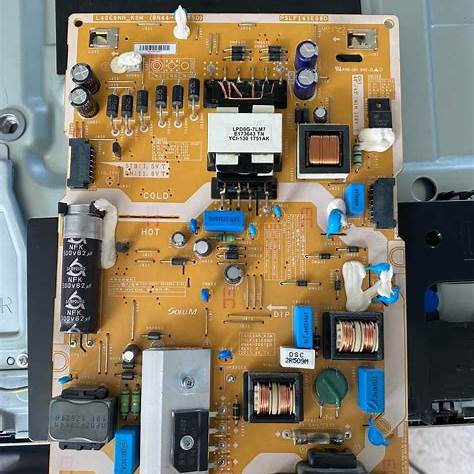

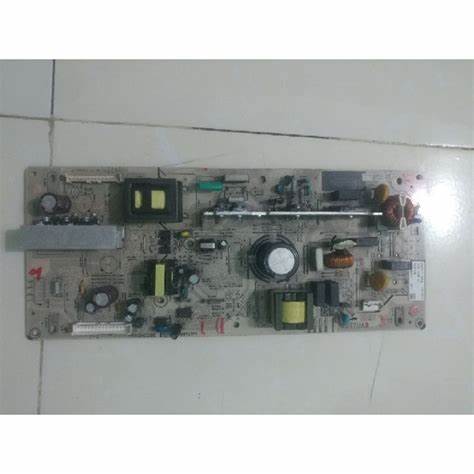

📺 2. Biến áp xung từ board nguồn tivi



• Quan sát: Biến áp có kích thước lớn hơn, nhiều chân và dây quấn dày hơn.

• Nhận diện chân:

  • Sơ cấp: Thường là hai hoặc ba chân, nối với mạch công suất.

  • Thứ cấp: Nhiều chân, cung cấp điện áp cho các phần khác nhau của tivi.

  • Feedback: Một hoặc hai chân, nối với mạch điều khiển để điều chỉnh điện áp ra.




🐝 3. Biến áp xung từ nguồn tổ ong

• Quan sát: Biến áp thường có hình dạng vuông hoặc chữ nhật, nhiều chân và dây quấn dày.

• Nhận diện chân:

  • Sơ cấp: Hai hoặc ba chân, nối với mạch chỉnh lưu và công tắc nguồn.

  • Thứ cấp: Nhiều chân, cung cấp điện áp cho các thiết bị khác nhau.

  • Feedback: Một hoặc hai chân, nối với mạch điều khiển để duy trì ổn định điện áp ra.




📝 Mẹo thực hành

• Đo điện trở: Sử dụng đồng hồ đo để xác định các cuộn dây bằng cách đo điện trở giữa các chân.

• Quan sát mạch in: Theo dõi đường mạch in để xác định các kết nối giữa các chân và các linh kiện khác.

• Ghi chú: Đánh dấu các chân đã xác định để tránh nhầm lẫn trong quá trình lắp ráp lại.


🔌 Phân biệt sơ đồ chân biến áp nguồn đôi (±V) – Lắp sai là  “toang”

Nguồn đôi (±12V, ±15V...) là “người bạn không thể thiếu” trong các mạch âm thanh, vi điều khiển hay cảm biến. Nhưng nếu bạn đấu sai COM hoặc ngược chiều cuộn dây, hậu quả là...

Ampli rú như còi báo cháy, mạch vi điều khiển thì “xỉu ngang” ngay khi cấp nguồn.



🧭 Nguồn đôi hoạt động như thế nào?

• Biến áp xung nguồn đôi thường có cuộn thứ cấp trung tâm:

  • Gồm 2 cuộn dây giống nhau, đấu nối đầu – đầu, đuôi – đuôi.

  • COM (chân giữa) là điểm chung.

  • Hai đầu còn lại là V+ và V−.


Nghĩ đơn giản: COM là đất chung, V+ là bên dương, V− là bên âm.



📏 Cách xác định COM đơn giản

Bước 1: Dùng đồng hồ đo điện trở

• Đặt đồng hồ về thang Ohm.

• Đo giữa từng cặp chân thứ cấp → tìm ra 3 chân cùng 1 nhóm.

• Chân nào có điện trở bằng nhau với 2 chân còn lại → đó là COM.


Bước 2: Gắn tạm tải nhẹ hoặc bóng LED

• Nối chân giữa với mass.

• Hai đầu còn lại nối LED (qua điện trở), quan sát chiều sáng để xác định cực tính.


LED sáng đúng chiều → chân nối cực dương là V+
LED không sáng hoặc sáng ngược → đảo lại là ra cực V−



⚠️ Đấu nhầm COM gây gì?

• Sụt áp: hai cuộn triệt tiêu nhau → điện áp ra thấp, thiết bị không hoạt động.

• Cháy tải: V+ và V− dồn vào 1 cực → gấp đôi điện áp, IC đi bụi.

• Nhiễu hoặc méo tiếng: trong ampli, ngược pha gây lệch tín hiệu đầu ra.


Tóm lại: nguồn đôi rất tiện nhưng phải lắp đúng, đặc biệt là xác định chính xác COM và chiều cuộn dây.
Hãy chắc chắn bạn đo kỹ và đánh dấu rõ trước khi cấp điện nhé!





🔁 Cực tính điện áp ra – Xác định đúng để không “hôn tạ m biệt” linh kiện

Bạn đang làm mạch có dùng LED, IC, tụ phân cực hoặc cảm biến?
Vậy thì xác định đúng cực dương và âm đầu ra từ biến áp xung là chuyện sống còn.

Đấu sai cực tính, bạn có thể thấy khói bay lên trước khi kịp nói "Ơ..."



🔎 Khi nào cần xác định hoặc đảo cực?

• Sử dụng tụ hóa, LED, IC âm thanh, module vi điều khiển – tất cả đều yêu cầu cấp đúng chiều điện áp.

• Mạch yêu cầu điện áp +12V riêng hoặc −12V riêng, bạn cần chọn đúng đầu ra của biến áp xung nguồn đôi.

• Khi dây hoặc mạch không ghi rõ, nhất là hàng tháo máy.




🧪 Cách kiểm tra cực tính đơn giản

Cách 1: Dùng đồng hồ đo điện áp DC

• Sau chỉnh lưu (có diode xung), đo hai đầu ra:

  • Nếu đồng hồ hiển thị số dương → que đỏ đang nối cực dương (V+).

  • Nếu hiển thị số âm → que đỏ đang nối cực âm (V−).


Cách này đơn giản – chính xác – không làm hại mạch.

Cách 2: Dùng LED + điện trở

• Nối LED qua điện trở hạn dòng (1kΩ) vào đầu ra.

• Nếu LED sáng → chiều đúng.

• LED không sáng hoặc sáng yếu → đảo chiều.


Đảm bảo dùng LED cũ thử trước, tránh “hi sinh” hàng xịn.



⚠️ Cảnh báo khi đảo sai cực

Linh kiện	Hiệu ứng khi cấp ngược
Tụ phân cực	Nổ nhẹ hoặc rò rỉ điện
IC	Cháy ngầm, hỏng logic
Module điều khiển	Không khởi động, hư nguồn
LED	Hỏng chip, mất màu



✅ Ghi chú cực tính để dùng lâu dài

• Dán nhãn V+, V− lên dây hoặc chân.

• Ghi trên mạch in DIY bằng bút lông hoặc in laser.


Một phút đánh dấu, cứu cả bo mạch!

Tóm lại, xác định đúng cực tính đầu ra của biến áp xung không chỉ bảo vệ mạch, mà còn giúp bạn tự tin khi thiết kế, ráp nối và tùy chỉnh hệ thống theo ý mình!



Tham khảo sản phẩm tại: LINH KIỆN ĐIỆN TỬ QUỲNH DIỄN.

Chúc bạn luôn đo đúng – đấu chuẩn – cháy... thì chỉ là đam mê! 🔥
