Bạn từng cắm ngược cực ắc quy và "ngửi khói thơm" từ mạch điện? Bạn sợ mạch DIY của mình bốc hơi chỉ vì sơ suất cắm nhầm jack nguồn? Đừng lo! Trong bài viết này, mình sẽ hướng dẫn bạn làm mạch chống ngược điện đơn giản chỉ với 1 con IRF3205 – cực rẻ, cực hiệu quả và ai cũng làm được.

Dù bạn là dân sửa ampli, người mới chơi mạch sạc pin hay DIY solar mini, thì việc bảo vệ mạch khỏi việc cắm ngược cực là điều tối quan trọng.

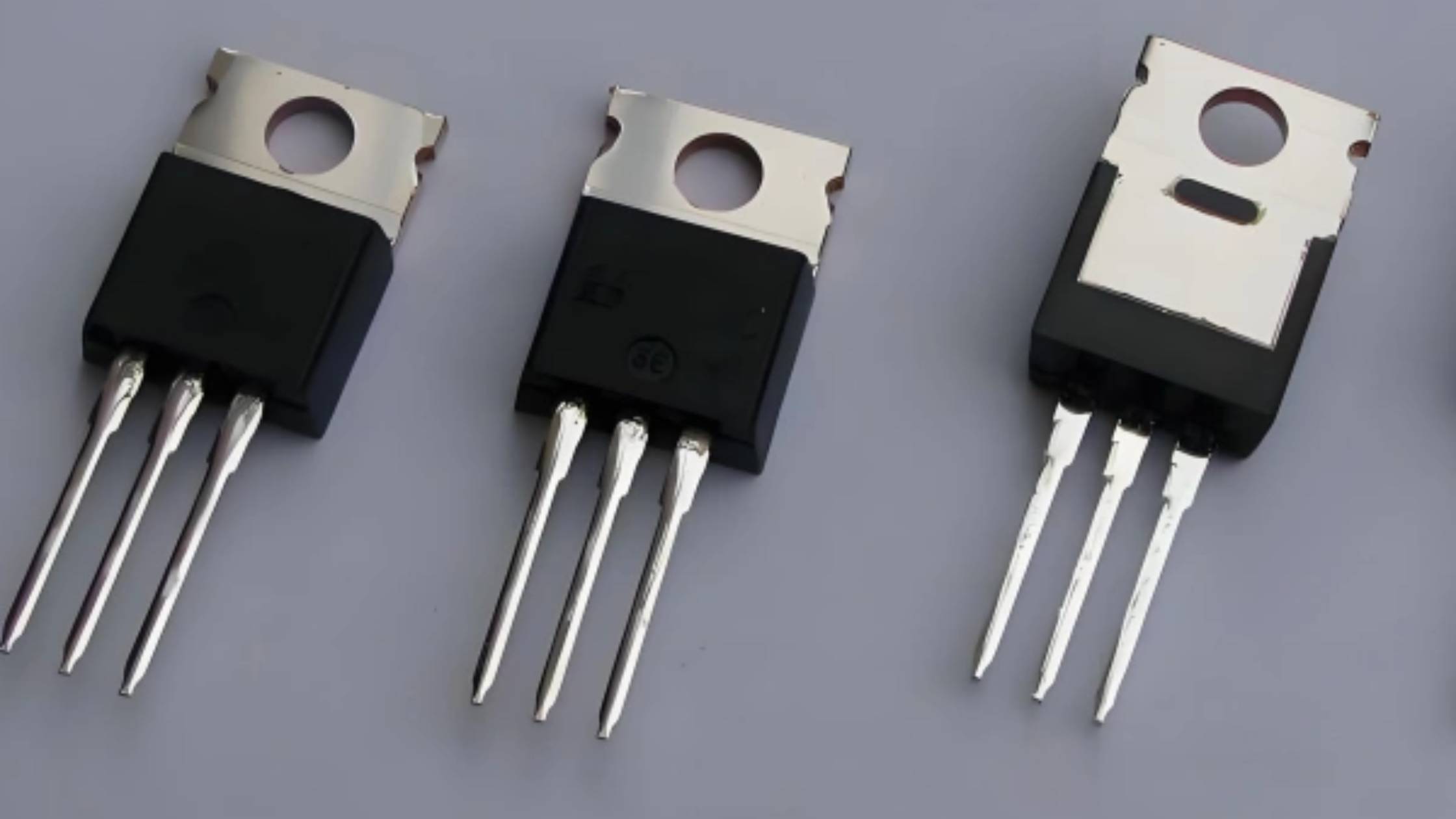

⚙️ IRF3205 Là Gì? Có Gì Đặc Biệt?

IRF3205 là một loại MOSFET kênh N, cực kỳ phổ biến trong giới DIY vì:

• Chịu dòng lớn (tới 110A)

• Điện áp chịu đựng 55V

• Rds(on) cực thấp (~8 mΩ) → hầu như không sụt áp

• Giá rẻ, dễ mua tại mọi chợ linh kiện điện tử


Ngoài dùng làm tầng công suất, IRF3205 còn được ứng dụng rộng rãi trong mạch sạc, mạch nguồn, bảo vệ dòng, chống ngược cực…



⚠️ Nguyên Nhân  Gây Ngược Cực – Và Nguy Cơ Kèm Theo

Rất nhiều mạch điện DIY (đặc biệt là ampli, sạc, solar…) không có bảo vệ cực tính. Khi bạn cắm nhầm:

• Dòng điện chạy ngược phá hỏng linh kiện nhạy cảm như IC, tụ hóa, transistor

• Gây nổ tụ, cháy đường mạch, hỏng MOSFET công suất


😱 Một cái jack cắm nhầm = mạch DIY thành tro bụi!



🛠️ Giải Pháp Truyền Thống – Có Nhược Điểm Gì?

1. Diode Schottky:

• Dễ làm, nhưng sụt áp 0.4–0.6V

• Khi dùng cho dòng cao sẽ nóng, hao điện, không tối ưu


2. Relay chống ngược:

• Cồng kềnh, phản hồi chậm

• Độ bền tiếp điểm thấp nếu dùng lâu dài


3. MOSFET IRF3205:

• Sụt áp gần như bằng 0

• Chống ngược tức thì, hoạt động yên lặng

• Nhỏ gọn, bền, dễ thay thế




🔄 Nguyên Lý Mạch Chống Ngược Bằng IRF3205

Cách kết nối thông minh: nối ngược Source – Drain

• Khi cắm đúng cực: điện áp dương vào Source, mở Gate → MOSFET dẫn điện

• Khi cắm sai cực: Gate không được cấp áp → MOSFET không mở → mạch không hoạt động → không có dòng chảy → an toàn


💡 MOSFET như “người gác cổng thông minh” – chỉ mở khi điện áp đúng chiều!



📐 Sơ Đồ Mạch Thực Tế – Đơn Giản Đến Mức Bất Ngờ

css

Sao chépChỉnh sửa

(+12V) → Source IRF3205

Drain IRF3205 → thiết bị

Gate → nối qua điện trở 10k về mass

(-) → GND thiết bị



Giải thích:

• Điện trở kéo gate giúp giữ trạng thái logic đúng

• MOSFET dẫn khi được cấp áp đúng

• Cắm ngược → Gate không đủ áp → ngắt dòng → bảo vệ thiết bị


🧰 Linh Kiện Cần Có

• 1 IRF3205 chính hãng (tránh hàng giả, dễ chết khi cắm nhầm)

• 1 điện trở 10kΩ – kéo gate về mass

• Dây điện, mỏ hàn, vỏ nhựa (nếu cần cố định mạch)

• Đồng hồ đo để test điện áp




🔧 Các Bước Lắp Ráp Mạch

1. Xác định chân IRF3205:

   • G: Gate – điều khiển

   • D: Drain – đầu ra thiết bị

   • S: Source – nối với nguồn dương

2. Hàn điện trở từ Gate về mass

3. Kết nối dây nguồn 12V → Source

4. Drain → cấp cho thiết bị

5. Mass âm chung tất cả


🛠️ Gọn, đơn giản, không cần mạch in, bạn có thể lắp ngay trên domino hoặc dây nối thẳng.



🔌 Thử Nghiệm Cắm Ngược – Có Gì Xảy Ra?

• Cắm đúng cực → thiết bị hoạt động bình thường

• Cắm ngược cực:

  • Không có dòng chạy

  • MOSFET không nóng

  • Thiết bị không hề hấn gì


🔒 Một mạch đơn giản mà bảo vệ toàn bộ mạch của bạn khỏi tai nạn đáng tiếc!



🧭 Ứng Dụng Thực Tế  Của Mạch Này

• Mạch sạc pin Li-ion, LifePO4

• Nguồn cấp cho ampli, mạch solar DIY

• Thiết bị điện tử dùng 12V – 24V cần độ ổn định cao




🔧 Nâng Cấp – Gắn LED Báo, Bảo Vệ Kép

• Gắn LED nối với cực dương qua điện trở → báo nguồn đã đúng

• Kèm cầu chì bảo vệ nếu tải lớn

• Nếu muốn bảo vệ âm → dùng P-MOSFET tương ứng




⚠️ Lưu Ý Khi Dùng IRF3205

• Dòng lớn → cần tản nhiệt

• Dùng cho nguồn DC, không phù hợp điện xoay chiều

• MOSFET giả → dẫn ngược dù cắm đúng → kiểm tra kỹ trước khi dùng




✅ Kết Luận: Một Mạch Nhỏ – Một Lớp Khiên Vững Chắc

Chỉ với 1 con IRF3205 và vài phút lắp ráp, bạn đã có:

• Một mạch chống ngược cực thông minh

• Không sụt áp, không cháy nổ, không lo lắng

• Dùng được cho mọi loại mạch điện tử DC thông dụng


Đây là mạch “đáng có nhất” cho bất kỳ ai làm DIY điện tử!
