⚡ Làm sao để biết IRF3205 có đủ công suất cho tải của bạn?
Dưới đây là nội dung chi tiết bài 5: “Làm sao để biết IRF3205 có đủ công suất cho tải của bạn?”, được viết theo đúng dàn ý 13 mục đã duyệt, với độ dài khoảng 1500 từ. Bài viết nhằm giúp kỹ thuật viên, sinh viên ngành điện tử, người mới học nghề, DIYer, chủ cửa hàng linh kiện và thợ sửa chữa điện tử hiểu rõ cách đánh giá khả năng chịu tải của MOSFET IRF3205 trong các ứng dụng thực tế.
⚡ Làm sao để biết IRF3205 có đủ công suất cho tải của bạn?
📌 Mục lục
- Mở đầu – “MOSFET mạnh nhưng vẫn cháy” – vì sao?
- Công suất tải là gì và tại sao cần quan tâm khi chọn MOSFET
- Thông số cơ bản của IRF3205 cần xét đến
- Xác định tải thực tế của bạn là gì
- Tính tổn hao công suất trên MOSFET
- MOSFET sinh nhiệt – và bài toán tản nhiệt
- Tính toán nhiệt độ hoạt động thực tế
- Khi nào cần tản nhiệt bổ sung?
- Các yếu tố phụ ảnh hưởng đến công suất chịu tải
- Cách kiểm tra IRF3205 trong mạch hiện có
- Tình huống thực tế: MOSFET cháy khi đủ thông số – vì sao?
- Khi nào IRF3205 không còn phù hợp?
- Kết luận + CTA
1. Mở đầu – “MOSFET mạnh nhưng vẫn cháy” – vì sao?
Bạn đã từng gặp tình huống: MOSFET IRF3205 mới chạy vài phút đã "toang"? Dù thông số kỹ thuật cho thấy nó có thể chịu dòng lên đến 110A, nhưng thực tế lại không như mong đợi. Vậy nguyên nhân là gì? Bài viết này sẽ giúp bạn hiểu rõ cách đánh giá khả năng chịu tải của IRF3205 để tránh những sự cố không mong muốn.
2. Công suất tải là gì và tại sao cần quan tâm khi chọn MOSFET
Công suất tải (P) là tích của điện áp (U) và dòng điện (I): P = U × I. Khi chọn MOSFET, cần đảm bảo rằng nó có thể chịu được công suất tải mà mạch yêu cầu. Nếu không, MOSFET sẽ quá nhiệt và hỏng hóc.

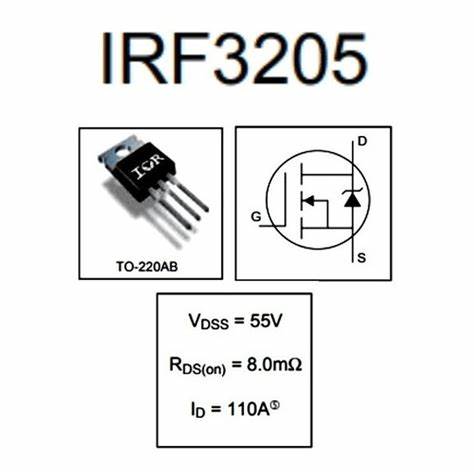

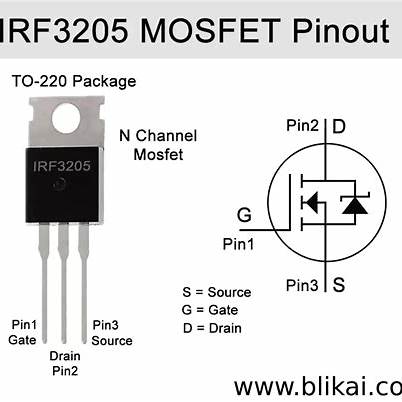

3. Thông số cơ bản của IRF3205 cần xét đến
Một số thông số quan trọng của IRF3205:
- Vds: 55V – điện áp tối đa giữa Drain và Source.
- Id: 110A – dòng điện tối đa mà MOSFET có thể chịu.
- Rds(on): 8mΩ – điện trở khi dẫn.
- Tj max: 175°C – nhiệt độ hoạt động tối đa.
- Qg: 170nC – tổng điện tích cổng.
4. Xác định tải thực tế của bạn là gì
Trước khi đánh giá khả năng chịu tải của MOSFET, cần xác định loại tải mà mạch của bạn sử dụng:
- Tải điện trở: như đèn sợi đốt, điện trở sưởi.
- Tải cảm ứng: như motor, cuộn dây.
- Tải hỗn hợp: kết hợp cả điện trở và cảm ứng.
Mỗi loại tải có đặc điểm riêng, ảnh hưởng đến cách MOSFET hoạt động và sinh nhiệt.
5. Tính tổn hao công suất trên MOSFET
Tổn hao công suất trên MOSFET chủ yếu do điện trở khi dẫn (Rds(on)) gây ra:
P = I² × Rds(on)
Ví dụ, với dòng 10A:
P = 10² × 0.008 = 0.8W
Tổn hao này sẽ chuyển thành nhiệt, làm tăng nhiệt độ của MOSFET.
6. MOSFET sinh nhiệt – và bài toán tản nhiệt
Nhiệt sinh ra từ tổn hao công suất cần được tản đi để MOSFET không vượt quá nhiệt độ tối đa cho phép. Nếu không tản nhiệt hiệu quả, MOSFET sẽ quá nhiệt và hỏng.
7. Tính toán nhiệt độ hoạt động thực tế
Nhiệt độ hoạt động của MOSFET có thể được tính bằng công thức:
Tj = Ta + (P × RθJA)
Trong đó:
- Tj: nhiệt độ junction (nối) của MOSFET.
- Ta: nhiệt độ môi trường.
- P: công suất tổn hao.
- RθJA: điện trở nhiệt từ junction đến môi trường.
Ví dụ, với P = 0.8W, RθJA = 62°C/W, Ta = 25°C:
Tj = 25 + (0.8 × 62) = 74.6°C
8. Khi nào cần tản nhiệt bổ sung?
Nếu nhiệt độ Tj vượt quá 100°C, nên xem xét sử dụng tản nhiệt bổ sung như:
- Gắn MOSFET vào tản nhiệt nhôm.
- Sử dụng keo tản nhiệt và mica cách điện.
- Lắp thêm quạt làm mát nếu cần thiết.
9. Các yếu tố phụ ảnh hưởng đến công suất chịu tải
Ngoài dòng điện và điện áp, một số yếu tố khác cũng ảnh hưởng đến khả năng chịu tải của MOSFET:
- Điện áp điều khiển gate không đủ: dẫn đến MOSFET không mở hoàn toàn, tăng Rds(on), sinh nhiệt nhiều hơn.
- Tải dao động liên tục: như motor khởi động, gây dòng đỉnh cao.
- Nguồn có xung nhiễu cao: có thể gây ra điện áp vượt quá Vds, làm hỏng MOSFET.
10. Cách kiểm tra IRF3205 trong mạch hiện có
Để kiểm tra MOSFET trong mạch:
- Dùng đồng hồ vạn năng: đo điện áp giữa Drain và Source khi MOSFET đang hoạt động.
- Sử dụng kẹp dòng: đo dòng điện qua MOSFET.
- Dùng camera nhiệt: kiểm tra nhiệt độ bề mặt MOSFET.
11. Tình huống thực tế: MOSFET cháy khi đủ thông số – vì sao?
Một số trường hợp MOSFET cháy dù thông số kỹ thuật phù hợp:
- Không tản nhiệt đúng cách: dẫn đến quá nhiệt.
- Điều khiển gate không đủ điện áp: MOSFET không mở hoàn toàn.
- Không bảo vệ chống xung ngược: tải cảm ứng gây điện áp ngược, làm hỏng MOSFET.
12. Khi nào IRF3205 không còn phù hợp?
IRF3205 có thể không phù hợp trong các trường hợp:
- Mạch tải > 70A liên tục.
- Tần số > 50kHz.
- Không gian hạn chế – không gắn tản nhiệt được.
Trong những trường hợp này, nên xem xét sử dụng MOSFET khác với thông số phù hợp hơn.
13. Kết luận + CTA
Việc đánh giá khả năng chịu tải của MOSFET không chỉ dựa vào thông số kỹ thuật mà còn phụ thuộc vào nhiều yếu tố khác như loại tải, điều kiện tản nhiệt và cách điều khiển. Hiểu rõ những yếu tố này sẽ giúp bạn lựa chọn và sử dụng MOSFET một cách hiệu quả, tránh những sự cố không mong muốn.
