Hướng dẫn lắp ráp mạch công suất nguồn đơn 24 sò

Thứ Hai, 22/04/2024 Huỳnh Chí Diễn

Nội dung bài viết

MẠCH CÔNG SUẤT NGUỒN ĐƠN 24 sò

Youtube hướng dẫn: https://youtu.be/TgwL8amDFAs?si=jJfmFNqFuzHM8xPq

THÔNG TIN SẢN PHẨM:

- Mạch làm từ chất liệu sợi thủy tinh FR4, linh kiện chất lượng, nguồn ̣đơn, suất âm bằng tụ
- Một bộ công suất gồm 2 mạch = 2 kênh, mỗi mạch 12 sò - còng = 1 kênh, 6 tụ lọc nguồn. ( 2 mạch 24 sò - còng, 12 tụ )
- Mạch như hình chưa bao gồm sò và tụ nguồn
- Mạch sử dụng sò 2SC5200+2SA1943 Hoặc tương đương (loại chịu điện áp cao 250v trở lên)
- Sử dụng tụ nguồn nối tiếp hoặc song song ( thay đổi trên mạch ) Nếu mắc song song thì tụ nguồn phải có số vôn
chịu đựng cao từ 160v trở lên.
- Bo mạch sử dụng chất liệu phíp sợi thủy tinh FR4 cho chất lương mạch cứng cáp và bền chắc hơn
- Điện áp cung cấp " AC đơn 90v đến 140v cho công suất, 20v cho relay "

+ Lưu ý: áp chính nếu dưới 90v công suất rất yếu , nếu trên 140v dễ chết sò
+ Nguồn cấp cho relay từ 15v ~ 25v, nếu thấp hơn relay sẽ không đóng, cao hơn sẽ chất relay
- Sử dụng thay thế cho các dòng MAIN công suất lớn chạy nguồn đơn trên thị trường
- Kích thước mạch in Dài = 339mm. Ngang = 104mm
- Xuất xứ: Việt Nam
- Công suất đỉnh: 1200w/1 kênh 8 ôm
+ Điều kiện để đạt công suất đỉnh:
Biến áp: Điện áp 135v AC / 25A
Nhôm tản nhiệt đủ lớn và dầy
Quạt mạnh đủ thông gió để tản nhiệt cho nhôm

CÁCH LẮP RÁP

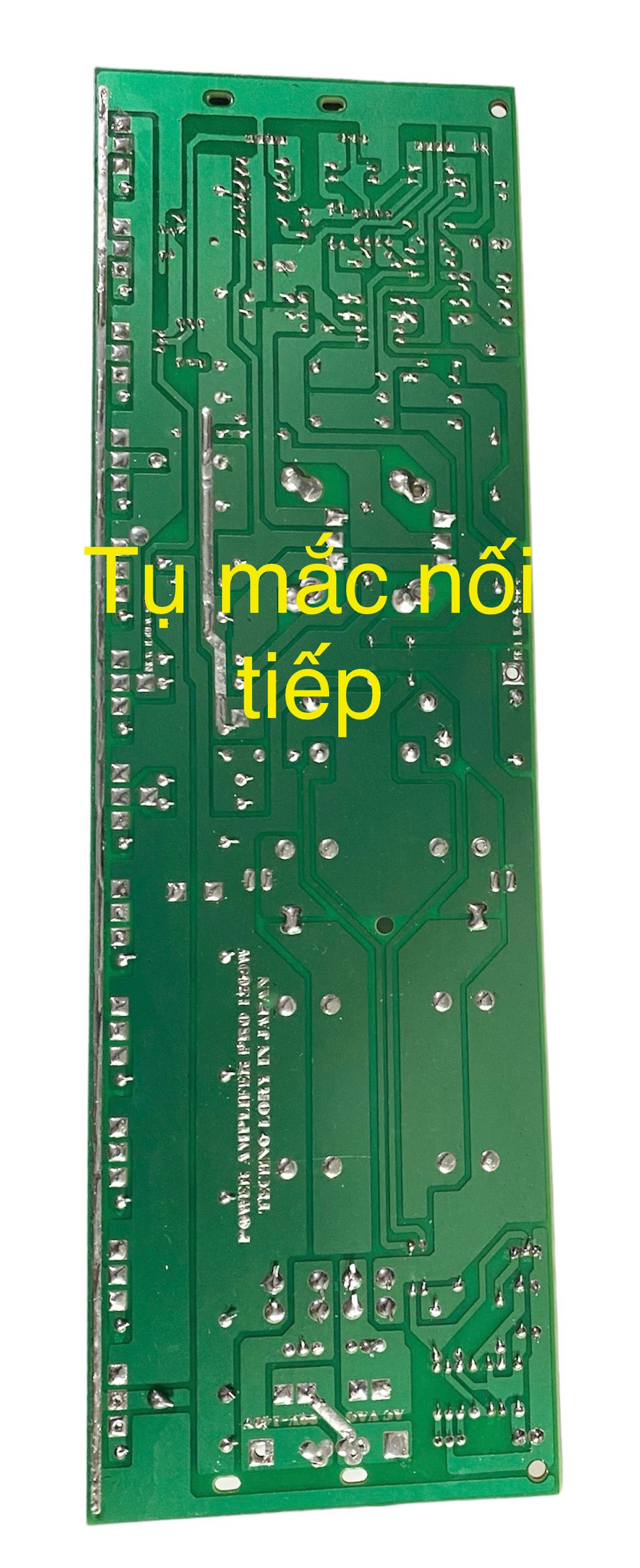

1- Nếu dùng tụ vôn thấp (63v~125v) thì mình để nguyên bản không thay đổi
2- Lắp tụ lọc vào và đo kiểm tra thông mạch = đồng hồ vạn năng ( chổ 2 con diode 1N5408) nếu lên 2 chiều là bị
chạm hoặc lắp ngược cực tụ, nếu lên 1 chiều là ok thì ta mới cấp điện.
3- Cấp điện xong ta đo vôn DC tại 2 con diode 1N5408 (DC khoản +-70v ~ +-90v tùy nguồn vào ).
và đo nguồn +-15v tại chân nguồn ic 4558 (chân 4 là -15v, chân 8 là +15v đo so với mass - GND - chân C sò)
4- Có điện đầy đủ rồi mình cấp tín hiệu vào (mở nhỏ thôi), gắn dây loa vào, mở có tiếng ok (hát được là từ 2 sò thúc
nên ta mở nhỏ và nhanh thôi, thử cho có tiếng thôi để biết mạch chạy tốt rồi ta mới lắp sò công suất vào )
5- Lắp sò công suất vào, ta chọn nhôm đủ to, đủ độ dầy để tản nhiệt được tốt
+ Ta khoan nhôm và dzo lỗ và chà nhám cho nhôm thật bằng phẳng, tránh lồi lõm làm sò không tiếp xúc tốt với
tản nhiệt, làm cho sò không được giải nhiệt được tốt sẽ chết sò do quá nhiệt (nhớ bôi thêm kem tản nhiệt)
+ Cần phải lót sò 1 kênh khi lắp vào vỏ main hoặc ampli để tránh dư mass sẽ bị ù.
+ Ta cần siết ốc bằng vít tay lần cuối để đảm bảo ốc đã chặt, và kiểm tra bằng mắt xem sò có sát với nhôm chưa.
6- Lắp sò xong ta khoan hãy cấp điện, ta đo kiểm tra lại thông mạch = đồng hồ vạn năng (chổ 2 diode 1N5408)
lên 2 chiều là bị chạm hoặc sò chết, hoặc lắp sai sò,
lên 1 chiều là ok mới được cắm điện

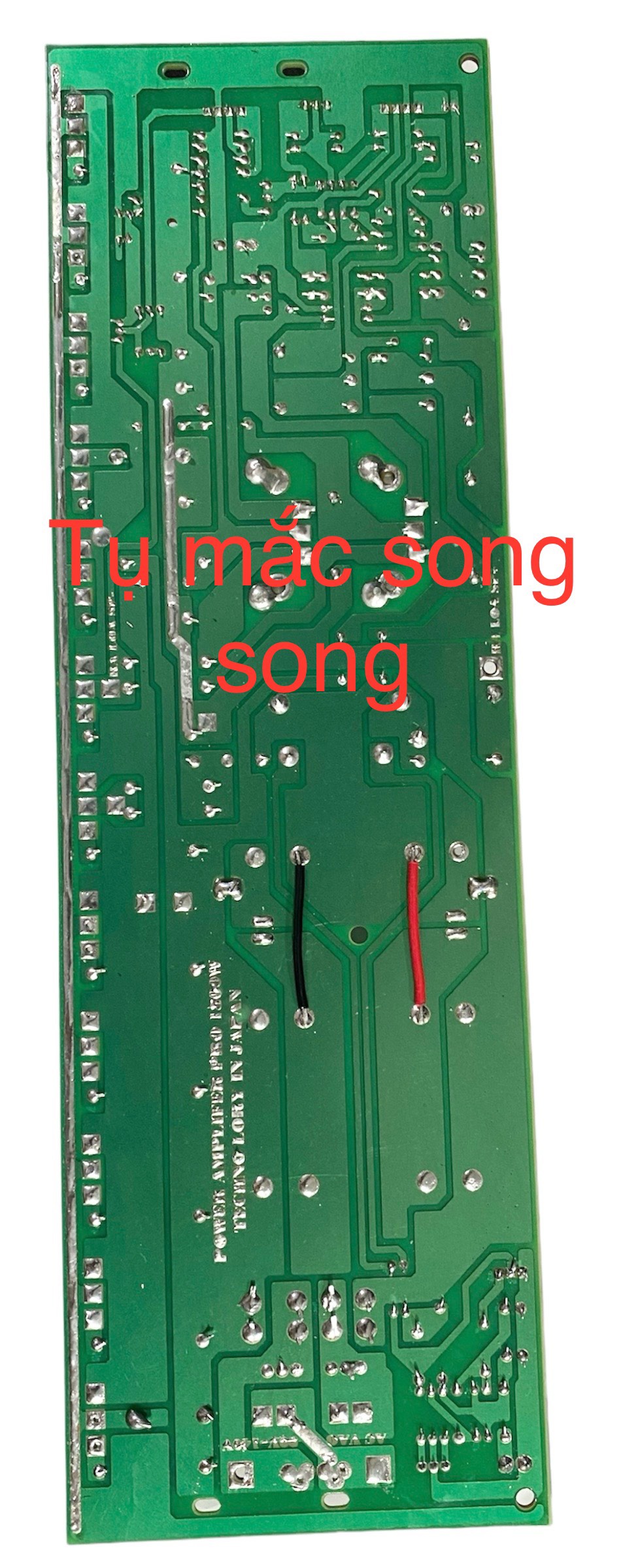

NẾU DÙNG TỤ VÔN CAO (từ 160v ~ 250v) TA CẦN SỬA MẠCH LẠI THÀNH SONG SONG
