⚡ Hướng dẫn kiểm tra 80N70 bằng đồng hồ vạn năng

Thứ Sáu, 27/06/2025 Nguyễn Thị Tuyết Như (Xinh)
Nội dung bài viết

⚡ Hướng dẫn kiểm tra 80N70 bằng đồng hồ vạn năng

📌 Mục lục

  1. Mở đầu – Đừng để 80N70 chết oan vì chưa kiểm tra

  2. Tại sao cần kiểm tra MOSFET trước khi lắp vào mạch?

  3. Giới thiệu sơ bộ về MOSFET 80N70

  4. Các chân của 80N70 – Drain, Source, Gate

  5. Cách hoạt động cơ bản của MOSFET – hiểu để kiểm tra đúng

  6. Chuẩn bị đồng hồ và chế độ đo phù hợp

  7. Bước 1: Kiểm tra chân G – S – D có bị chạm hay không

  8. Bước 2: Nạp điện cho chân Gate – kích hoạt MOSFET

  9. Bước 3: Xả điện chân Gate – MOSFET ngắt lại

  10. Dấu hiệu MOSFET sống – MOSFET chết

  11. Lưu ý khi kiểm tra MOSFET còn hàn trên mạch

  12. Một số lỗi thường gặp khi kiểm tra và cách tránh

  13. Kết luận + CTA




1. Mở đầu – Đừng để 80N70 chết oan vì chưa kiểm tra

Bạn đã từng thay con MOSFET 80N70 vào mạch, bật điện, thấy im ru hoặc tệ hơn – nổ cái “đoàng”?
Lý do có thể không phải do mạch, mà do chính con MOSFET bạn mới gắn đã bị hỏng mà không ai kiểm tra trước.
Đừng để chuyện nhỏ thành phiền lớn – kiểm tra trước khi dùng chỉ mất 2 phút.

2. Tại sao cần kiểm tra MOSFET trước khi lắp vào mạch?

  • MOSFET chết “âm thầm” không như tụ nổ hay điện trở cháy.

  • Nếu cắm MOSFET chết vào mạch đang tốt → có thể gây chạm nguồn, hỏng vi điều khiển, cháy tiếp linh kiện khác.

  • Kiểm tra sớm giúp tiết kiệm thời gian, tiền bạc và… thần kinh.

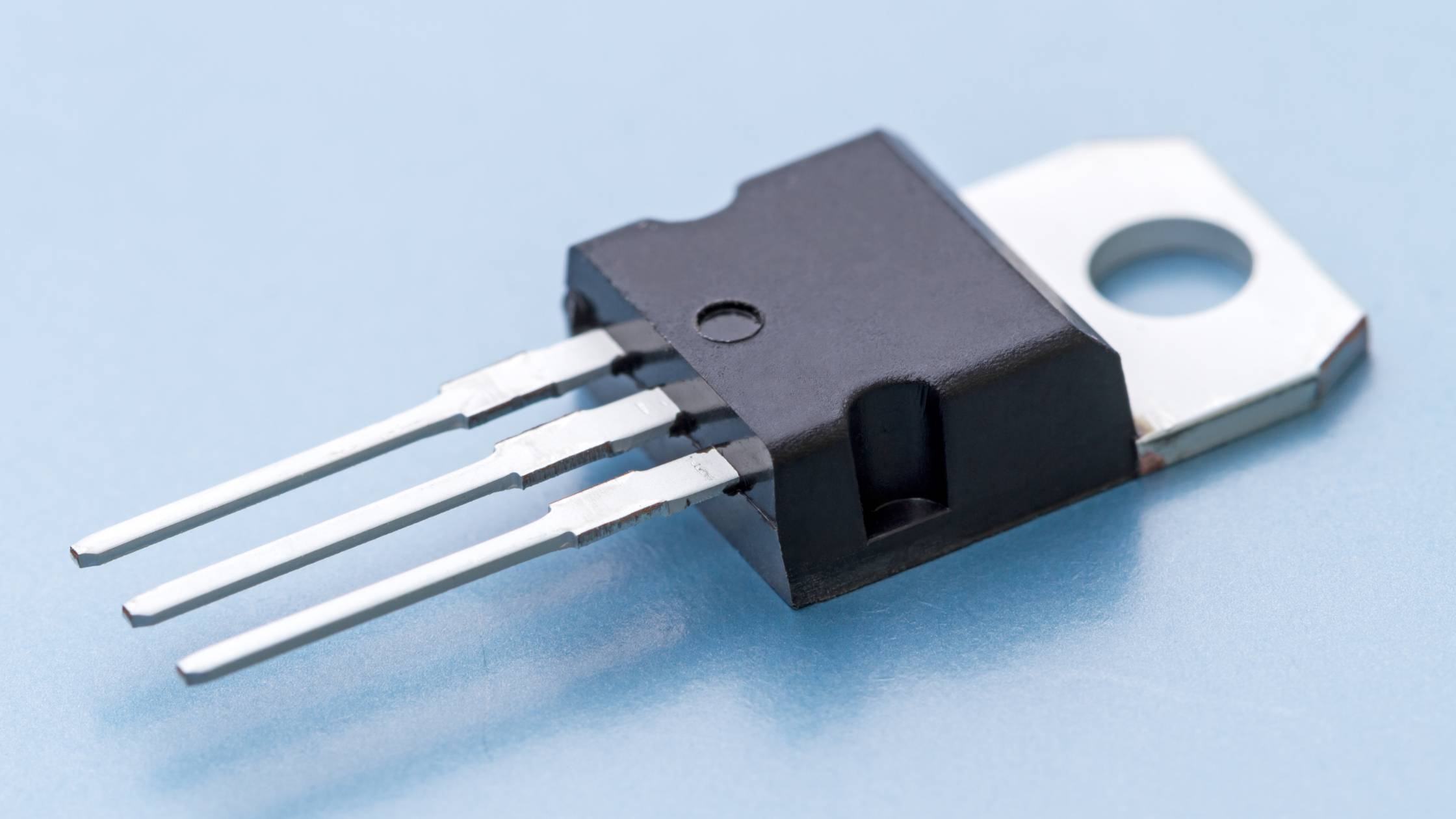

3. Giới thiệu sơ bộ về  MOSFET 80N70

  • Loại: N-Channel MOSFET công suất

  • Gói: TO-220, phổ biến, dễ gắn

  • Ứng dụng: mạch nguồn xung, máy hàn mini, inverter, DIY




4. Các chân của 80N70  – Drain, Source, Gate

Thứ tự chân nhìn từ trước mặt chữ (từ trái qua phải):

  1. Gate (G) – chân điều khiển

  2. Drain (D) – chân tải

  3. Source (S) – chân nguồn


Mẹo nhớ nhanh:
G – D – S = "Gắn Đúng Sớm", đỡ phải thay!



5. Cách hoạt động cơ  bản của MOSFET – hiểu để kiểm tra đúng

  • Khi Gate = 0V → MOSFET hở giữa Drain–Source

  • Khi Gate có áp ~10V → MOSFET dẫn điện như công tắc mở

  • Cổng Gate có tính tích điện – giống như tụ nhỏ → cần xả khi đo lại




6. Chuẩn bị đồng hồ và chế độ đo phù hợp

  • Dùng đồng hồ vạn năng điện tử

  • Chuyển sang chế độ diode test (ký hiệu hình mũi tên + gạch)

  • Dùng đồng hồ kim vẫn được – nhưng phải quen cực tính và dùng pin khỏe




7. Bước 1: Kiểm tra chân G – S – D có bị chạm hay không

Mục tiêu: phát hiện MOSFET chết “ngắn mạch” bên trong.

Cách đo:

  • Đặt que đen vào Source

  • Que đỏ đo lần lượt Gate và Drain


Kết quả mong muốn:

  • Drain – Source: không thông mạch

  • Gate – Source: không thông


Nếu đo được 0Ω → MOSFET đã chết



8. Bước 2: Nạp điện cho chân Gate – kích hoạt MOSFET

Mục tiêu: xem MOSFET có thể đóng dẫn được không.

Cách làm:

  • Đặt que đen vào Source

  • Que đỏ chạm vào Gate trong 1 giây → nạp điện cho tụ gate

  • Giữ que đen ở Source, chuyển que đỏ sang Drain


Kết quả mong muốn:

  • Đồng hồ báo giá trị thấp (~0.3 – 0.6V) → MOSFET đang dẫn




9. Bước 3: Xả đ iện chân Gate – MOSFET ngắt lại

Mục tiêu: kiểm tra khả năng ngắt.

Cách làm:

  • Dùng que đen chạm Gate – Source để xả điện

  • Sau đó, đo lại Drain – Source


Kết quả mong muốn:

  • Đồng hồ trở về trạng thái hở → MOSFET đóng ngắt được




10. Dấu hiệu MOSFET số ng – MOSFET chết

Trạng thái

Kết quả đo

Kết luận

Trước khi nạp Gate

D – S không thông

Đúng

Sau khi nạp Gate

D – S dẫn (0.4 – 0.6V)

MOSFET sống

Sau khi xả Gate

D – S trở lại không dẫn

MOSFET vẫn tốt

Luôn dẫn / luôn hở

Không thay đổi trạng thái

MOSFET đã hỏng



11. Lưu ý khi kiểm  tra MOSFET còn hàn trên mạch

  • Tốt nhất nên tháo ra ít nhất 1 chân (Gate hoặc Source) để tránh sai số

  • Nếu vẫn gắn mạch, tụ và trở khác ảnh hưởng kết quả

  • Không kiểm tra khi mạch còn điện áp – dễ gây sai số hoặc hỏng đồng hồ



12. Một số lỗi thường gặp khi kiểm tra và cách tránh

Lỗi thường gặp

Nguyên nhân

Cách khắc phục

Nhầm chân G – D – S

Không xem datasheet

Dùng Google hoặc app đo linh kiện

Đồng hồ không phản ứng

Chọn sai chế độ, pin yếu

Kiểm tra lại pin và chế độ đo

MOSFET không xả được

Quên xả Gate sau khi nạp

Chạm que đen giữa G – S



13. Kết luận + CTA

Kiểm tra MOSFET bằng đồng hồ vạn năng là kỹ năng đơn giản nhưng vô cùng quan trọng. Nó giúp bạn:

  • Phát hiện linh kiện chết sớm

  • Tránh hỏng mạch do linh kiện lỗi

  • Tự tin hơn khi sửa chữa hoặc lắp ráp
