Hướng Dẫn Sử Dụng

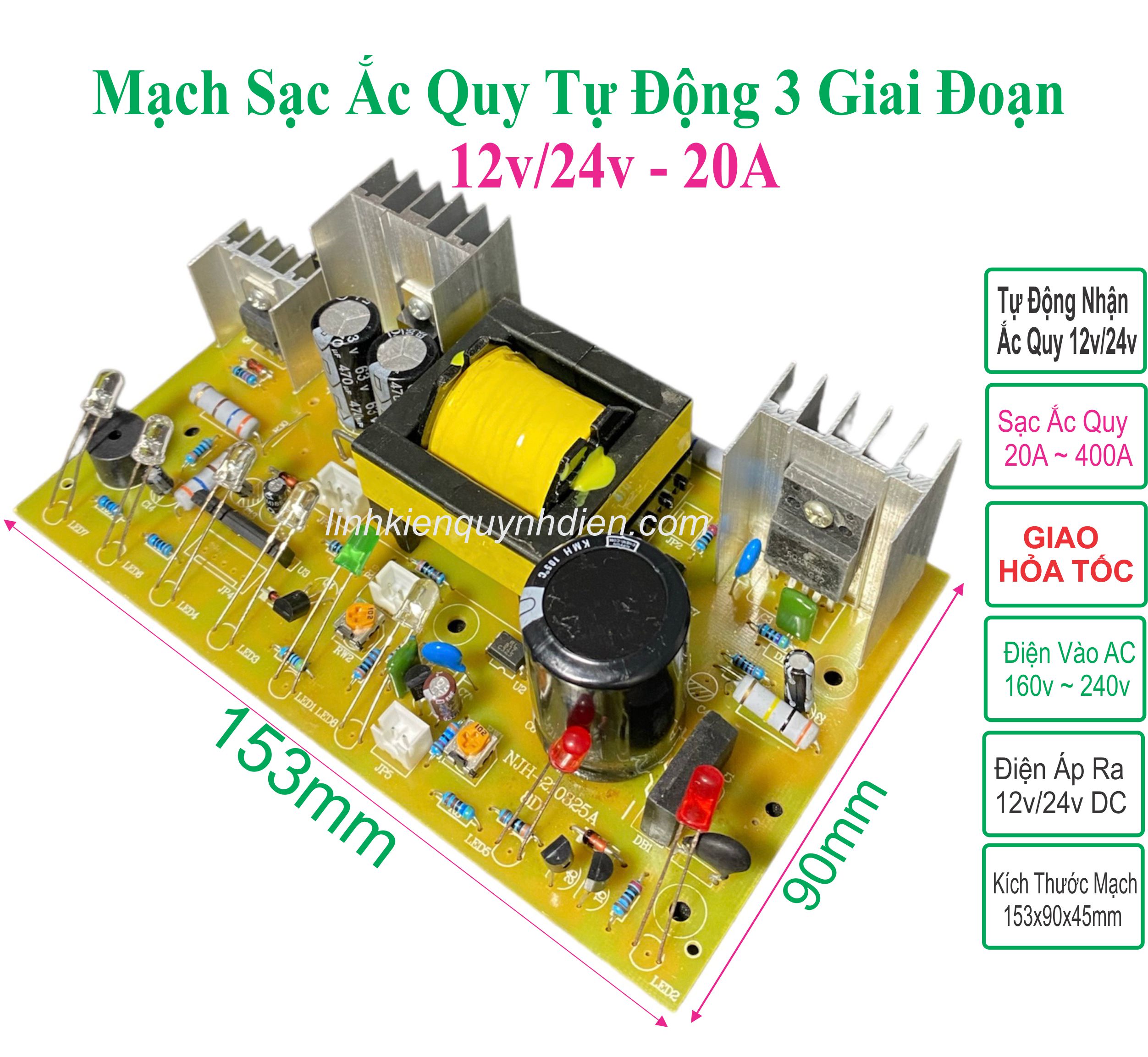

MẠCH SẠC ẮC QUY TỰ ĐỘNG 12/24V 20A

- Mạch Sạc Acquy tự động 3 giai đoạn 12V/24V (phù hợp cho bình ắc quy và PIN từ 20A~400A)

Youtube hướng dẫn: https://youtu.be/bqSfAYfxz64?si=79voe9Hj9J0hNacf

TÍNH NĂNG SẢN PHẨM

- Bộ sạc acquy là sản phẩm chuyên dùng để sạc cho các dòng acquy và PIN trên thị trường hiện nay.
- Bộ sạc ắc quy được thiết kế gồm 3 giai đoạn sạc, (giai đoạn nạp, giai đoạn thả nổi và giai đoạn duy trì điện áp).
- Tự động nhận biết mức điện trong bình ắc quy còn để tự động điều chỉnh dòng sạc phù hợp nhằm kéo dài tuổi
   thọ của ắc quy.(dòng tối đa là 20A)
- Sạc sử dụng công nghệ biến áp xung cho hiệu suất cao.
- Kích thước; dài=153mm, ngang=90mm, cao=45mm

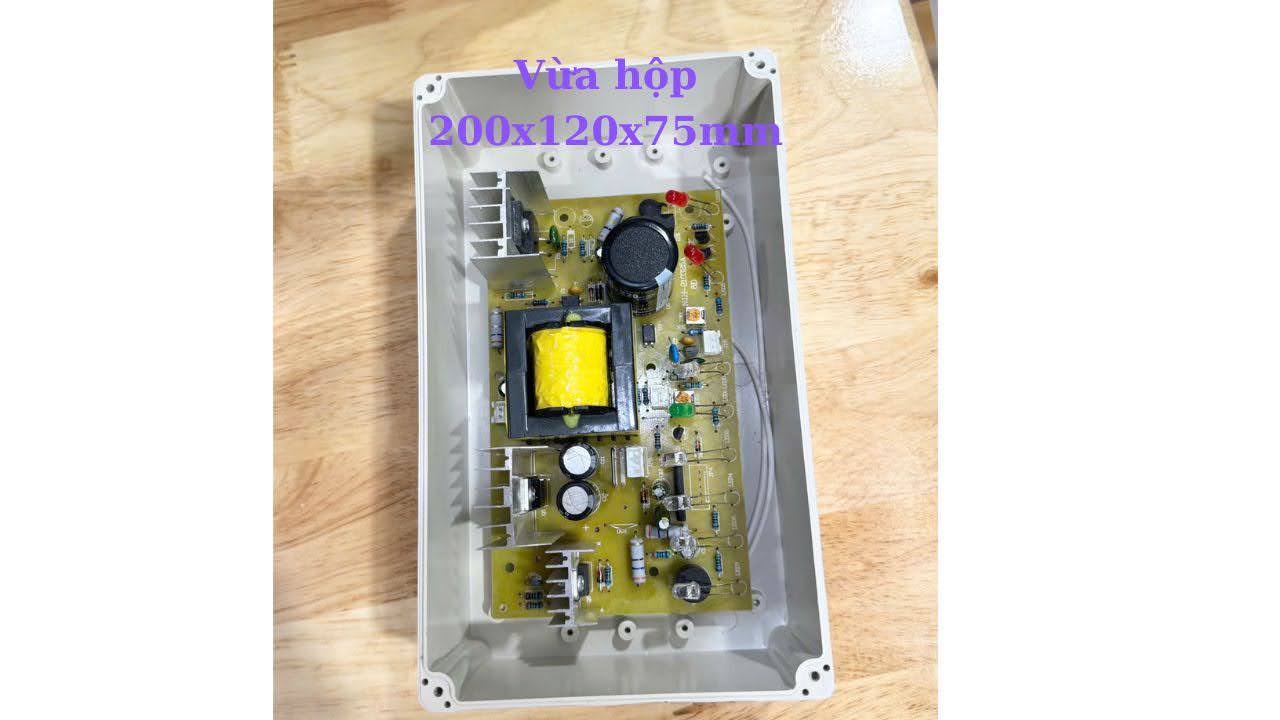

Vừa hộp nhựa >>>200x120x75mm

- Chế độ sạc: 3 giai đoạn
- Tương thích với acquy khô, acquy nước , PIN . dung lượng từ 20Ah - 400Ah
- Điện áp vào: 160VAC-260VAC, tần số: 50HZ
- Dòng nạp: auto dòng, tối đa 20A

Ví dụ: 1 giờ = 20Ah, thì khoản 1.5 giờ đầy ắc quy 30Ah

                                      khoản 5 giờ đầy ắc quy 100Ah

                                      khoản 12 giờ đầy ắc quy 200Ah

(Lưu ý: đây là tham khảo khi ắc quy chất lượng còn 100%)

- Điện áp ra: 12VDC, 24VDC, tự động chuyển bình ắc quy 12V hoặc 24V

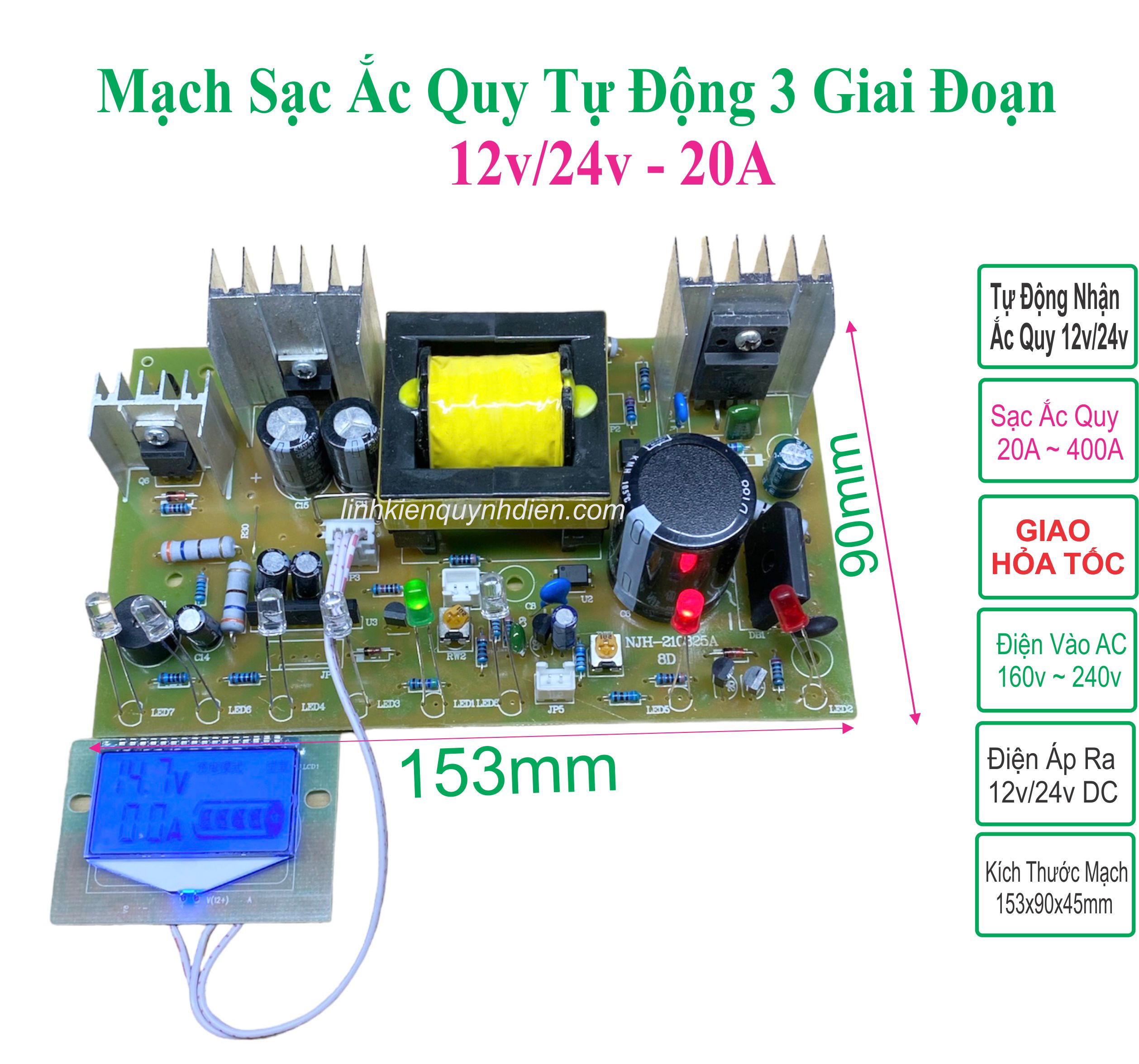

- LED hiển thị chế độ sạc hoặc ngắt, dung lượng acquy
- Chế độ bảo vệ:
+ Tự động ngắt khi acquy đầy, chuyển sang thả nổi và duy trì điện áp
+ Bảo vệ quá nhiệt: Máy tự ngắt sạc khi nhiệt độ trong máy cao
+ Bảo vệ khi ngắn mạch: có chuông báo khi bị chập kẹp
+ Có còi báo cắm ngược, bảo vệ cắm ngược cực bình acquy.

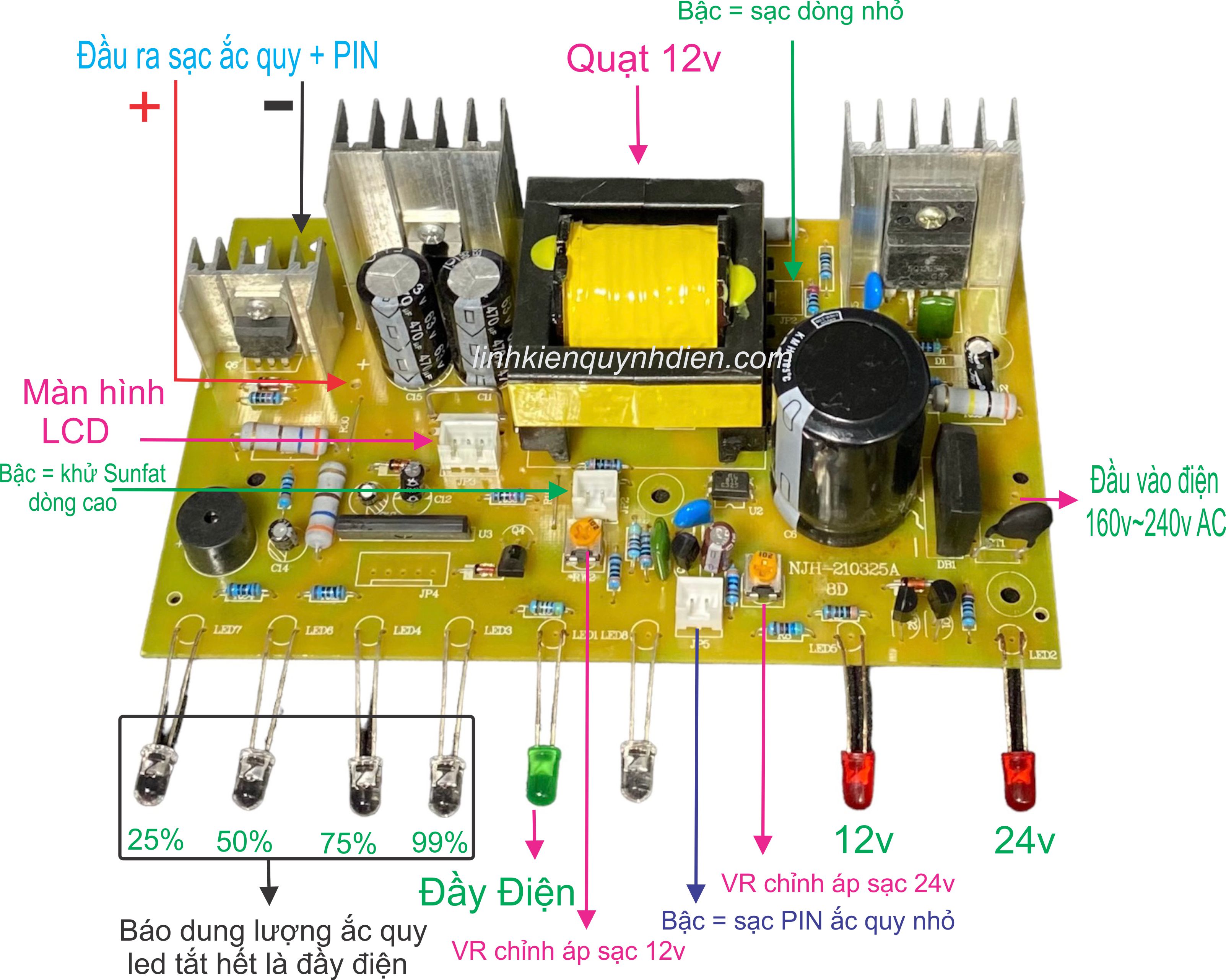

CÁCH ĐẤU NỐI DÂY

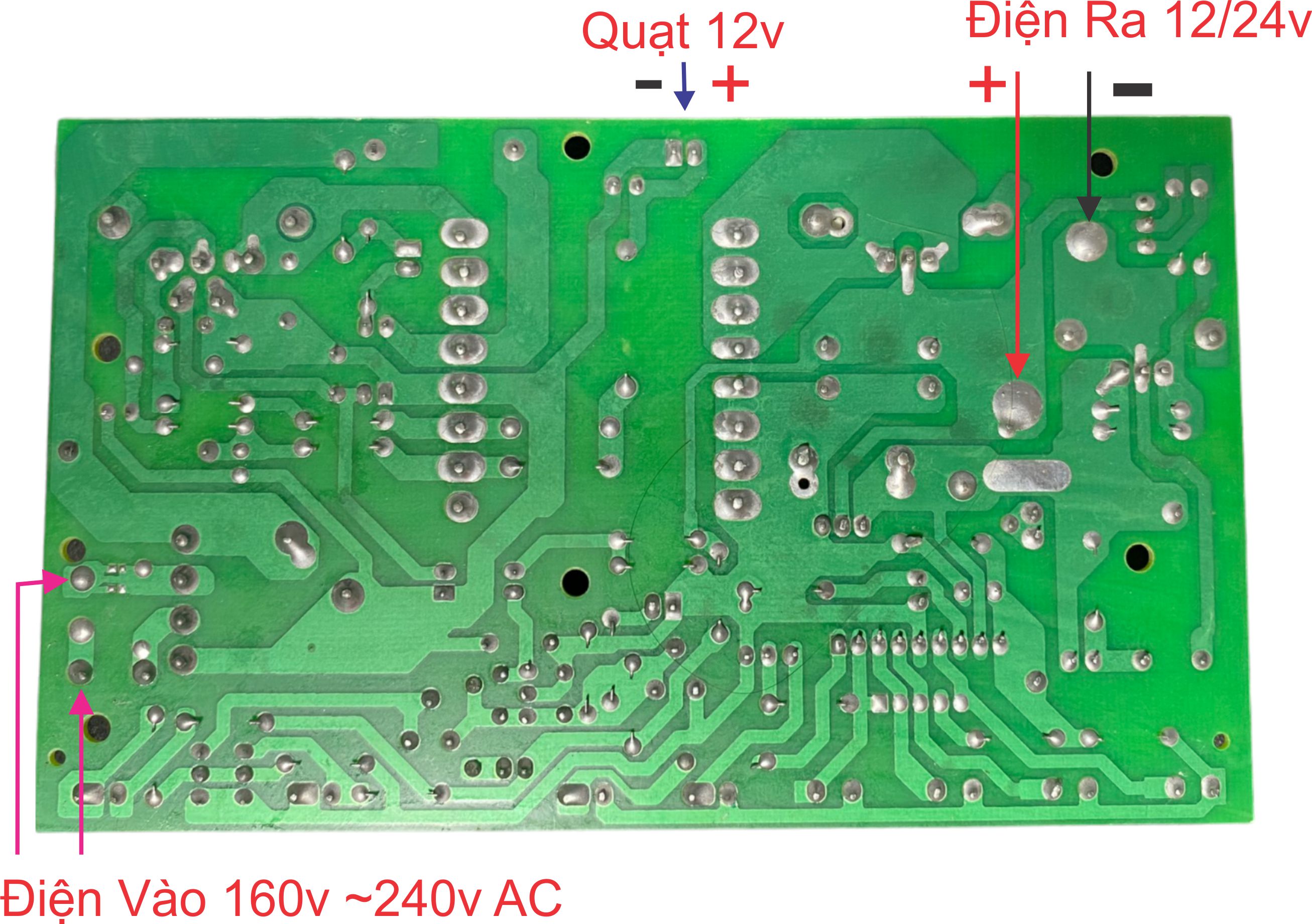

Bước 1: Hàn 2 dây nguồn 220VAC vào 2 vị trí trước con trở nhiệt NTC trên mạch.
Bước 2: Hàn 2 dây đầu ra vào 2 vị trí OUT1 và OUT2 trên mạch

Hướng dẫn sử  dụng

- Bước 1: Cắm dây nguồn bộ sạc vào nguồn AC 220V
- Bước 2:
+ Kết nối cực dương của bộ sạc với cực dương của acquy
+ Kết nối cực âm của bộ sạc với cực âm của acquy
Chú ý: Đặt bộ sạc nơi thoáng mát, các khu vực có độ ẩm thấp để đảm bảo tuổi thọ của sản phẩm.

ĐÃ TEXS CHAY TỐT TRƯỚC KHI ĐÓNG GÓI

YOUTUBE hướng dẫn sử dụng và đấu nối dây : https://www.youtube.com/watch?v=bqSfAYfxz64&t=70s
