Lựa Chọn Giấy Cách Điện Phù Hợp Cho Từng Loại Biến Áp

Làm biến áp không chỉ là cuốn dây và lắp lõi từ. Muốn biến áp hoạt động bền, an toàn và ổn định, việc chọn đúng giấy cách điện cho từng bộ phận là yếu tố rất quan trọng. Một cuộn dây được cuốn đúng kỹ thuật nhưng dùng sai vật liệu cách điện vẫn có thể gây chạm mạch, nóng máy, rò điện, cháy cuộn dây hoặc giảm tuổi thọ thiết bị.

Trong bài viết này, Linh Kiện Quỳnh Diễn sẽ giúp bạn hiểu cách lựa chọn giấy cách điện phù hợp cho từng loại biến áp như biến áp dân dụng, biến áp xuyến, biến áp cao tần và biến áp công nghiệp. Nội dung phù hợp cho thợ sửa chữa, kỹ sư, sinh viên kỹ thuật, DIYer và người mới bắt đầu làm biến áp.

Tại Sao Chọn Đúng Giấy Cách Điện Lại Quan Trọng?

Biến áp hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi vận hành, cuộn dây sinh nhiệt, lõi từ làm việc liên tục và dòng điện đi qua các lớp dây dẫn. Nếu lớp cách điện không đủ tốt, biến áp dễ gặp các lỗi như chập cuộn sơ cấp – thứ cấp, rò điện ra vỏ, dòng điện đầu ra không ổn định, nóng máy hoặc cháy cuộn dây.

Vì vậy, giấy cách điện không phải là vật liệu phụ cho có. Đây là lớp bảo vệ quan trọng giúp tăng độ an toàn, giảm rủi ro hư hỏng và kéo dài tuổi thọ cho biến áp.

Các Loại Biến Áp Phổ Biến Và Giấy Cách Điện Phù Hợp

1. Biến Áp Dân Dụng Dưới 500VA

Biến áp dân dụng thường dùng trong loa kéo, đèn điện, thiết bị điện gia dụng nhỏ hoặc các mạch nguồn đơn giản. Với loại biến áp này, bạn có thể dùng giấy DMD 0.13mm – 0.18mm để cách lớp cuộn dây, giấy đỏ hoặc giấy vàng 1 li để làm khuôn lõi từ, kết hợp fishpaper 0.3mm để lót đế và chống rung.

Ưu điểm của nhóm giấy này là dễ thao tác, chi phí hợp lý và đáp ứng tốt nhu cầu cách điện cơ bản cho các biến áp công suất nhỏ.

2. Biến Áp Xuyến Mini Từ 20VA – 300VA

Biến áp xuyến mini thường dùng trong âm thanh DIY, thiết bị đo lường, máy lọc và các bộ nguồn nhỏ cần độ ổn định cao. Với dạng lõi tròn, nên chọn giấy đỏ 1 li để bọc lõi từ vì dễ bo form, dễ tạo hình và cho bề mặt đẹp. Ngoài ra, có thể dùng fishpaper mỏng để cách lớp giữa dây và lõi, hoặc mica tape nếu cần tăng khả năng chịu nhiệt và chống cháy.

Loại giấy phù hợp sẽ giúp biến áp xuyến chạy êm hơn, hạn chế rung và tăng độ bền khi sử dụng lâu dài.

3. Biến Áp Cao Tần Từ 20kHz Trở Lên

Biến áp cao tần thường xuất hiện trong mạch nguồn xung, máy hàn điện tử, bộ nguồn máy tính và các thiết bị điện tử công suất. Đây là nhóm biến áp sinh nhiệt cao, làm việc ở tần số lớn nên yêu cầu vật liệu cách điện tốt hơn.

Với biến áp cao tần, nên ưu tiên Nomex 0.2mm – 0.3mm, mica tape để chống hồ quang điện và fishpaper chịu nhiệt cao. Không nên dùng giấy DMD thường cho biến áp cao tần vì dễ bị lão hóa, nứt lớp hoặc giảm khả năng cách điện khi gặp nhiệt độ cao.

4. Biến Áp Công Nghiệp Trên 500VA Đến Vài kVA

Biến áp công nghiệp thường dùng trong tủ điện nhà xưởng, máy CNC, máy công nghiệp và hệ thống điện công suất lớn. Nhóm này cần độ an toàn cao, khả năng chịu nhiệt tốt và cách ly điện chắc chắn.

Các loại giấy nên dùng gồm NMN 0.3mm cho lớp cách điện chính, giấy đỏ 1 li để làm khuôn cứng, mica hoặc Nomex cho vị trí chịu nhiệt cao. Nếu là biến áp ngâm dầu, có thể dùng thêm giấy dầu hoặc giấy crepe chuyên dụng. Với biến áp công nghiệp, nên kết hợp nhiều lớp cách điện để tăng độ bền và đảm bảo an toàn khi vận hành lâu dài.

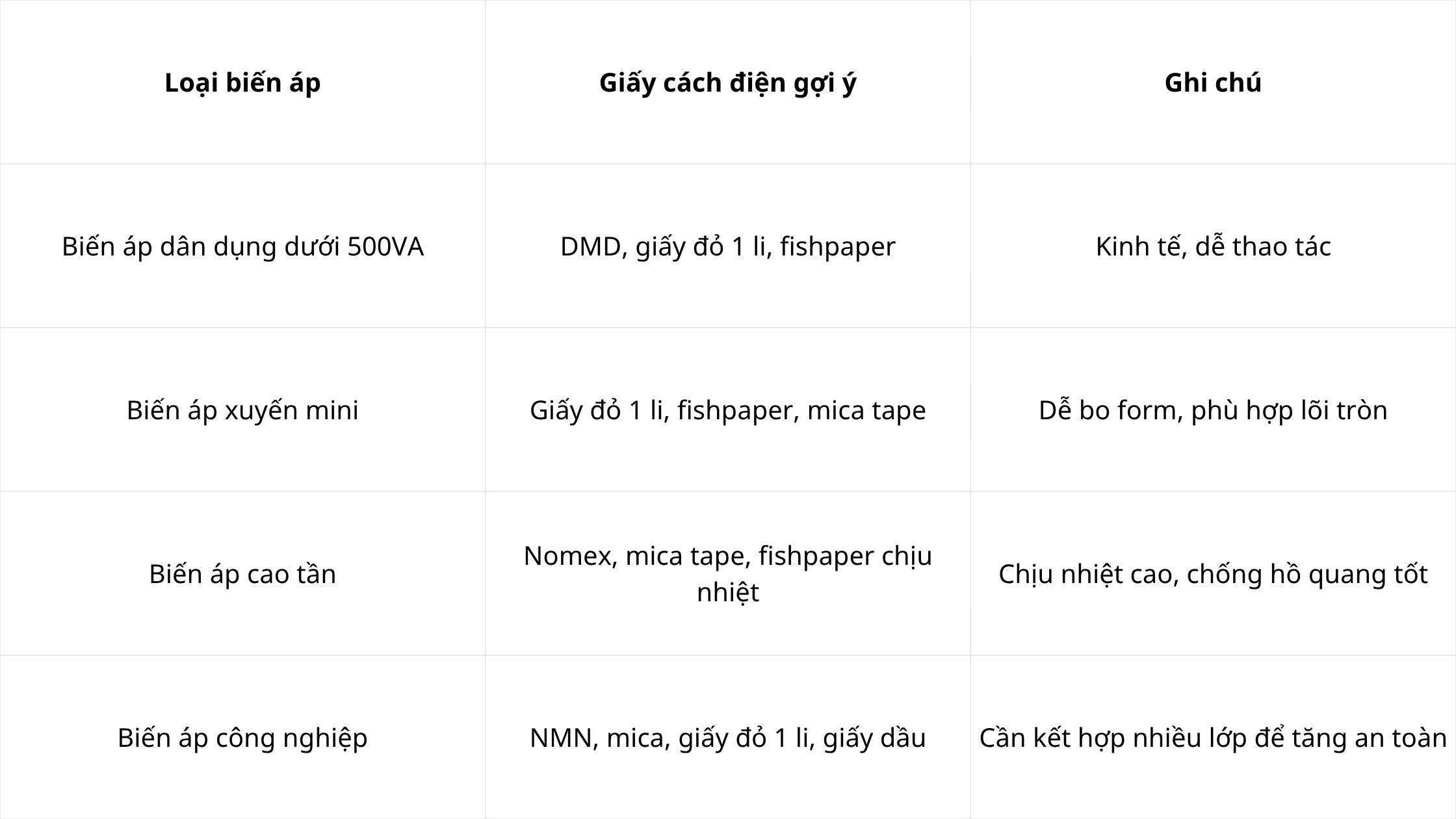

Bảng Gợi Ý Chọn Giấy Cách Điện Theo Từng Loại Biến Áp

Mẹo Chọn Giấy Cách Điện Nhanh Và Chính Xác

Khi chọn giấy cách điện, trước tiên cần xác định loại biến áp, công suất và môi trường làm việc. Nếu biến áp công suất nhỏ, có thể ưu tiên DMD, giấy đỏ hoặc fishpaper để tiết kiệm chi phí. Nếu biến áp làm việc ở nhiệt độ cao, tần số cao hoặc tải nặng, nên chọn giấy chịu nhiệt tốt hơn như NMN, Nomex hoặc mica tape.

Một mẹo thực tế là nếu không chắc nên chọn loại nào, hãy chọn giấy có cấp chịu nhiệt cao hơn một cấp để dự phòng. Đối với xưởng thường xuyên làm cùng một dòng biến áp, nên chuẩn bị sẵn combo giấy cắt sẵn để tiết kiệm thời gian và hạn chế nhầm lẫn khi sản xuất.

Chia Sẻ Thực Tế Từ Thợ Làm Biến Áp

Nhiều thợ từng gặp lỗi biến áp chạy nóng, chạm cuộn hoặc nhanh hỏng chỉ vì chọn sai giấy cách điện. Có trường hợp dùng giấy DMD thường cho biến áp cao tần, sau một thời gian ngắn lớp cách điện bị xuống cấp, gây chạm cuộn và phải làm lại toàn bộ.

Ngược lại, khi chuyển sang mica tape, Nomex hoặc giấy chịu nhiệt phù hợp, biến áp hoạt động ổn định hơn, giảm lỗi bảo hành và tăng độ tin cậy với khách hàng. Đây là lý do dân làm nghề lâu năm thường không tiếc vài nghìn cho một lớp giấy đúng chuẩn.

Mua Giấy Cách Điện Phù Hợp Ở Đâu?

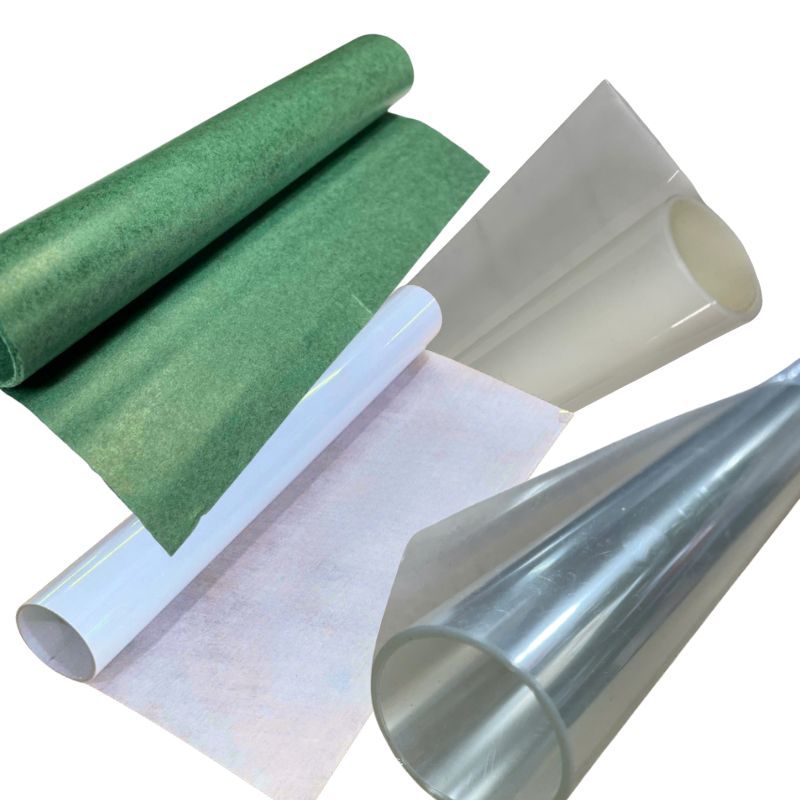

Tại Shop Điện Tử Quỳnh Diễn, bạn có thể tìm được nhiều loại giấy cách điện dùng cho biến áp như giấy đỏ 1 li, giấy vàng 1 li, giấy DMD, NMN, fishpaper, mica tape, Nomex và các vật liệu cách điện chuyên dụng khác.

Sản phẩm có nhiều quy cách như khổ 10x100cm, tấm lớn 1x2m hoặc cắt sẵn theo nhu cầu. Shop hỗ trợ tư vấn theo từng ứng dụng thực tế như làm khuôn biến áp, bọc lõi từ, cách lớp cuộn dây, lót đế, chống rung và tăng khả năng chịu nhiệt cho thiết bị.

Kết Luận

Giấy cách điện là một phần quan trọng quyết định độ bền, độ an toàn và chất lượng của biến áp. Mỗi loại biến áp sẽ có yêu cầu khác nhau, vì vậy không nên chọn giấy theo cảm tính hoặc chỉ nhìn vào giá rẻ. Chọn đúng giấy, dùng đúng vị trí và đúng kỹ thuật sẽ giúp biến áp hoạt động ổn định hơn, giảm rủi ro hư hỏng và nâng cao uy tín của người làm nghề.

Đừng tiếc vài nghìn cho một tờ giấy đúng. Vì chọn đúng vật liệu ngay từ đầu có thể giúp bạn tiết kiệm rất nhiều thời gian sửa chữa, bảo hành và xử lý lỗi về sau.
