COMBO Nguồn INVERTER 46 FET Nhỏ + Mạch Băm 5 IGBT Auto Duty + Bo Lái IGBT Băm Xung NE555 V4 | Linh Kiện Điện Tử Quỳnh Diễn
🛠️ Tổng Quan Combo Sản Phẩm
Combo 3 TRONG 1 hoàn chỉnh gồm: 1️⃣ PCB Nguồn INVERTER 46 FET nhỏ (DC → AC, dùng 2 biến áp E5540 và E65/E70 nằm)
2️⃣ Mạch Băm Rời 5 IGBT công suất lớn – Auto Duty (tự chỉnh dòng theo tải và môi trường nước)
3️⃣ Bo Lái IGBT Băm Xung NE555 V4 (UC3842 – 2 chế độ Xung lì và băm NE555)
➡️ Thiết kế đồng bộ, tối ưu cho thợ lắp ráp máy kích điện tử công suất Nhỏ vừa đến lớn.
➡️ Kết cấu đơn giản – dễ lắp ráp – dễ sửa chữa từng phần – phù hợp cho DIY và thợ chuyên thi công máy kích điện.
🌟 Lợi Ích Khi Sử Dụng Combo
-
✅ Nguồn khỏe – công suất lớn – ổn định dòng ra, đáp ứng tốt cho các môi trường nước khác nhau: nước ngọt – lợ – mặn – nhiều tạp chất.
-
✅ Auto Duty thông minh: tự cân chỉnh duty cycle theo tải và môi trường nước, bảo vệ linh kiện, tiết kiệm điện.
-
✅ 2 chế độ băm linh hoạt (Xung lì – Auto Duty): dễ điều chỉnh theo nhu cầu thực tế.
-
✅ Chống ngược cực, chống quá tải, chống chập tải đầu ra, đảm bảo an toàn khi vận hành.
-
✅ Quạt làm mát tự động: chạy khi bóp cò, tắt sau 10 giây ngưng sử dụng → tiết kiệm điện, tăng tuổi thọ quạt và linh kiện.
⚙️ Tính Năng Chính
-
🟢 Nguồn INVERTER 46 FET nhỏ (DC → AC cách ly): chạy khỏe với 46 MOSFET nhỏ, sử dụng 2 biến áp E5540 + E65/E70 nằm, chịu tải tốt.
-
🔵 Mạch Băm Rời 5 IGBT công suất lớn (Auto Duty – Auto nguồn nước): băm đều, bền bỉ, phù hợp cho máy kích
-
🟠 Bo Lái IGBT Băm Xung NE555 V4: điều khiển IGBT hiệu quả, có 2 chế độ xung lì và Auto Duty, căn chỉnh sẵn tần số, phù hợp mọi loại nước.
📐 Thông Số Kỹ Thuật Combo

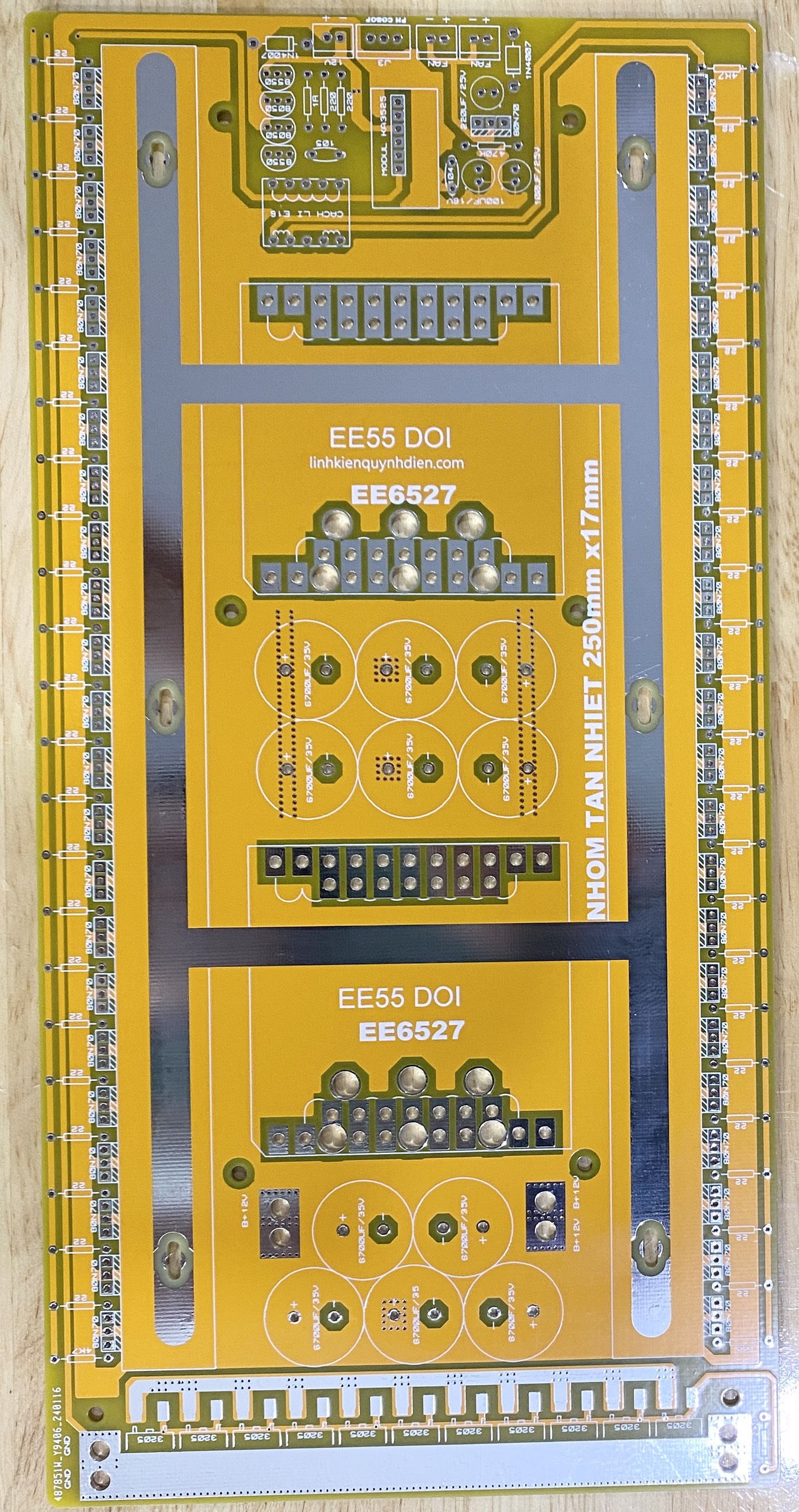

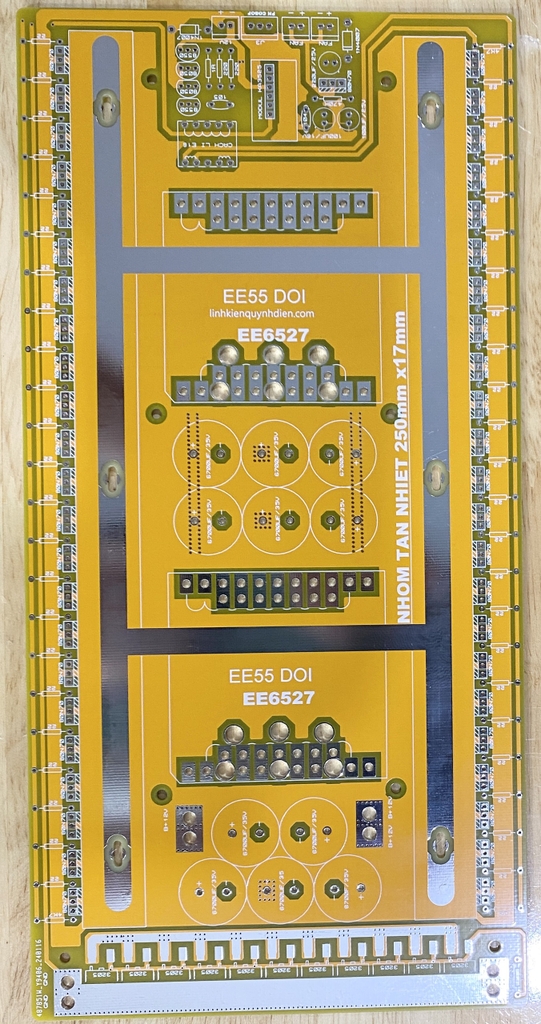

🔋 Nguồn INVERTER 46 FET nhỏ
| Thông số | Giá trị |
|---|---|
| Số lượng MOSFET | 46 MOSFET nhỏ |
| Biến áp sử dụng | E5540 + E65/E70 nằm |
| Kích thước PCB | 286mm x 141mm |
| Nhôm tản nhiệt | 250mm x 17mm (nhôm 2 tầng) |
| Tụ lọc nguồn | Ø18mm |
| Bảo vệ | Chống ngược cực, chống quá tải |
| Phụ kiện đi kèm | 1 bo dao động rời |
⚡ Mạch Băm Rời 5 IGBT Auto Duty
| Thông số | Giá trị |
|---|---|
| IGBT sử dụng | 5 con (40T120, 25N120, 60N100,...) |
| Kích thước PCB | 166mm x 115mm |
| Tụ lọc nguồn | 220uF/450V × 6 tụ (Ø25mm) |
| Cuộn cảm | EE55 nằm hoặc E4220 đứng |
| Nguồn chính | 200V – 800V DC |
| Nguồn phụ | 30V – 36V DC từ biến áp cấp cho lái |
| Tính năng thông minh | Auto Duty tự chỉnh dòng theo tải & nguồn nước |

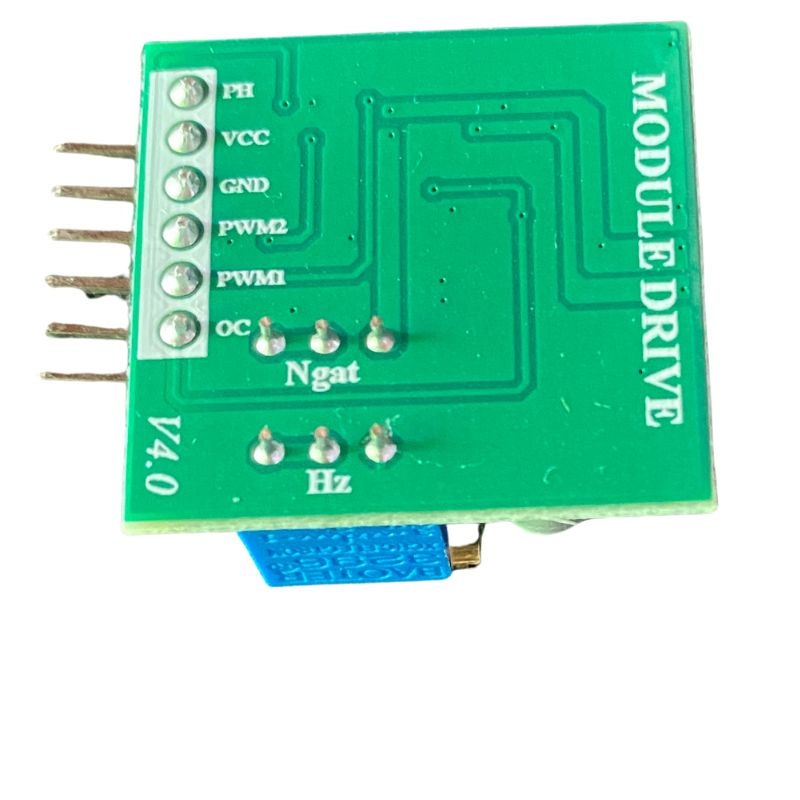

🟣 Bo Lái IGBT Băm Xung NE555 V4
| Thông số | Giá trị |
|---|---|
| IC điều khiển | UC3842 hoặc UC3843 + NE555 |
| Chế độ hoạt động | 2 chế độ: Xung lì và Auto Duty |
| Tần số hoạt động | 80Hz – 480Hz / 520Hz |
| Điện áp cấp nguồn | 24VAC ~ 32VAC, tối thiểu 3A |
| Kích thước mạch | 49mm x 40mm |
| Tính năng | Chống quá tải, ổn định ngõ ra, tiết kiệm điện |
⚠️ Lưu Ý Khi Sử Dụng
-
❗️ Chỉ dành cho thợ lành nghề, có hiểu biết về điện tử và inverter.
-
⚡ Không bảo hành nếu lắp sai, đấu nhầm cực, cấp sai nguồn gây cháy nổ.
-
✅ Tất cả sản phẩm đã test kỹ trước khi đóng gói và giao đến khách hàng.
✅ Shop Điện Tử Quỳnh Diễn CAM KẾT
-
📦 Giao đúng mô tả, đúng hình ảnh sản phẩm.
-
🎯 Có trách nhiệm với các sản phẩm đã bán ra.
-
🔁 Đổi trả miễn phí nếu giao sai hoặc thiếu hàng.
-
💸 Hoàn tiền nếu sản phẩm bị lỗi do vận chuyển.
