🛠️ Giới Thiệu Combo Sản Phẩm
Combo 3 TRONG 1 là giải pháp trọn bộ được thiết kế sẵn, dễ lắp ráp và tối ưu hóa cho anh em thợ điện tử thi công máy kích điện tử công suất vừa đến lớn.

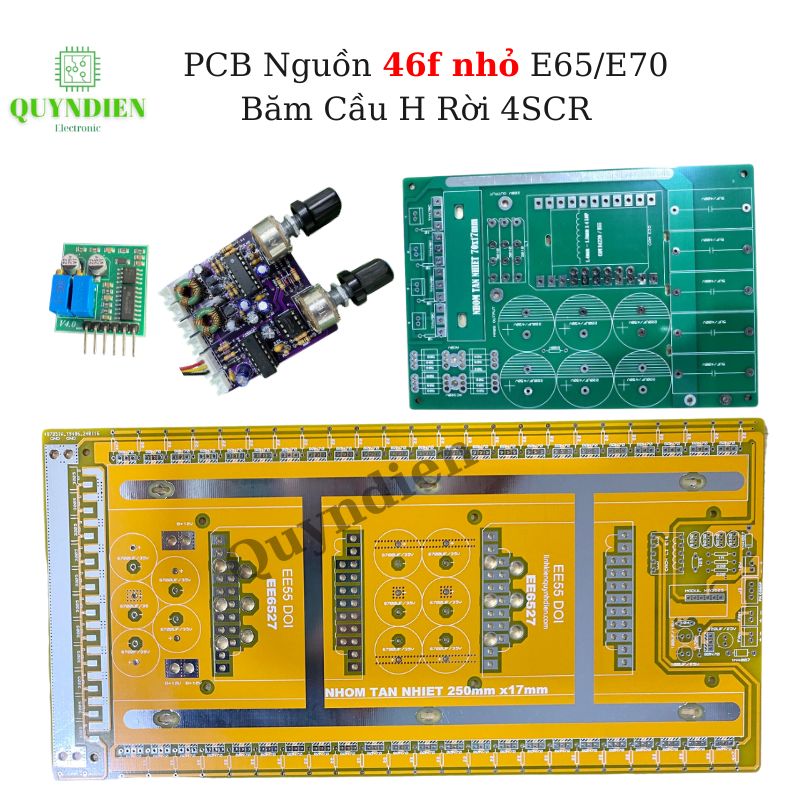

Combo bao gồm: 1️⃣ PCB Nguồn INVERTER 46 FET Nhỏ (DC → AC, cách ly an toàn)
2️⃣ Mạch Băm Cầu H Rời (SCR băm mạnh mẽ, chịu dòng cao, dễ độ chế)
3️⃣ Bo Lái Cầu H 3 Chế Độ KA3525 (băm CD4047 + NE555 – 3 chế độ linh hoạt)
➡️ Tất cả các phần đã tương thích với nhau, dễ lắp ráp, dễ độ chế, giúp tiết kiệm thời gian thi công và tối ưu công suất sử dụng.
🌟 Lợi Ích Khi Sử Dụng Combo
-
✅ Công suất khỏe – ổn định lâu dài, phù hợp cho máy kích điện tử các dòng máy cỡ vừa và lớn.
-
✅ Thiết kế chia khối nguồn – băm – lái, dễ sửa chữa, nâng cấp từng phần.
-
✅ Chống ngược cực, chống quá tải, chống chập tải đầu ra, bảo vệ linh kiện hiệu quả.
-
✅ Quạt làm mát tự động: chạy khi bóp cò, tắt sau 10 giây khi ngưng sử dụng → tiết kiệm điện, bảo vệ linh kiện.
-
✅ Tùy chỉnh chế độ băm dễ dàng: phù hợp với nhiều loại nước (ngọt – lợ – mặn), hiệu suất tối ưu từng môi trường.
-
✅ Đáp ứng yêu cầu khắt khe của thợ chuyên thi công máy kích điện tử.
⚙️ Chi Tiết Các Phần Cấu Thành Combo

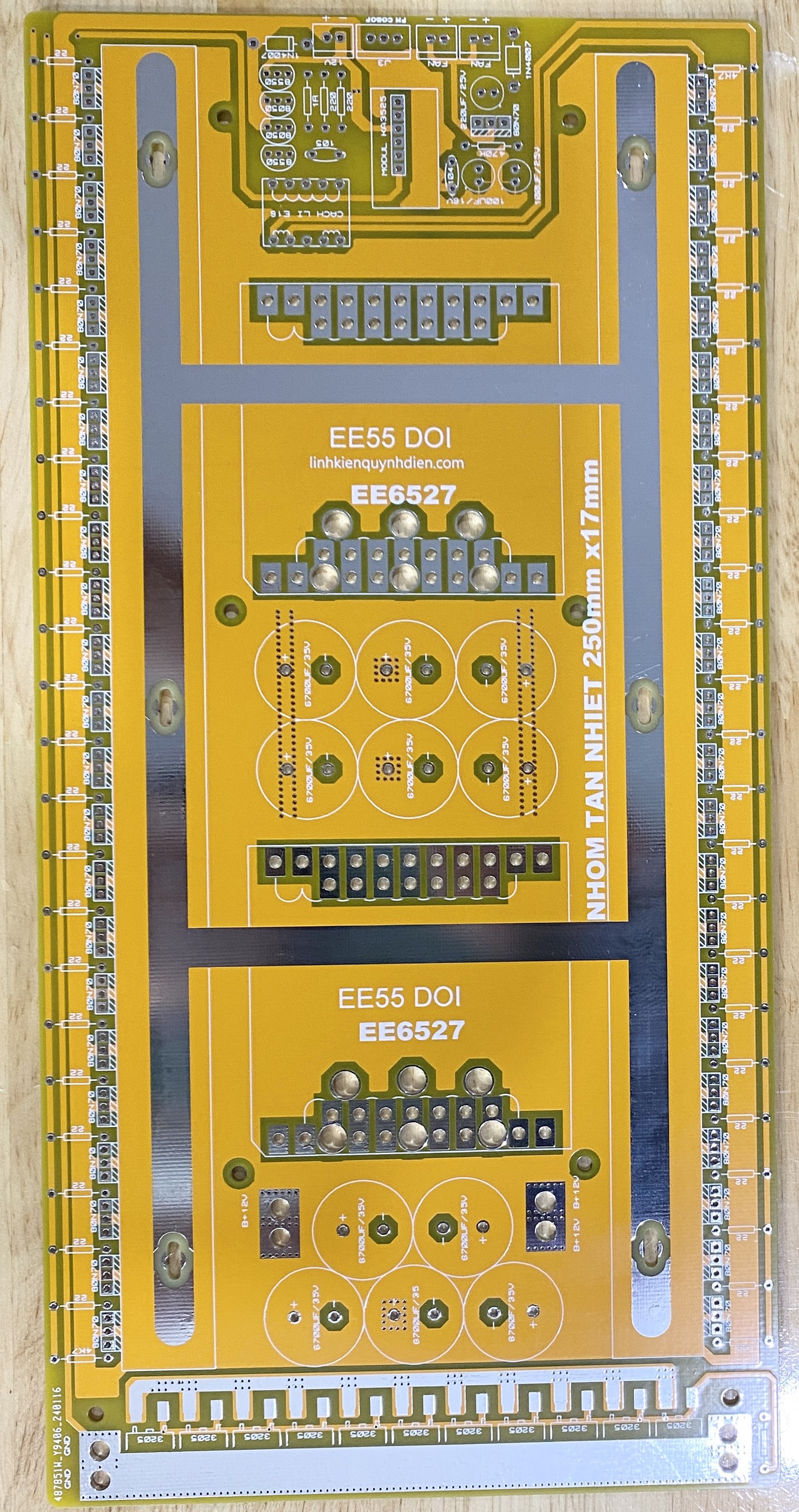

🔋 1. PCB Nguồn INVERTER 46 FET Nhỏ (DC → AC)
| Thông Số | Giá Trị |
|---|---|
| Số lượng MOSFET | 46 MOSFET loại nhỏ |
| Biến áp sử dụng | 2 biến áp: E5540 + E65/E70 (nằm) |
| Kích thước PCB | 286mm x 141mm |
| Tản nhiệt | Nhôm 2 tầng 250mm x 17mm, quạt auto |
| Tụ lọc nguồn | Ø18mm |
| Bảo vệ | Chống quá tải, chống ngược cực |
| Phụ kiện đi kèm | 1 bo dao động rời |
⚡ 2. PCB Băm Cầu H Rời (SCR Băm Chịu Tải Cao)
| Thông Số | Giá Trị |
|---|---|
| SCR sử dụng | 8 hoặc 4 con TYN70C / TYN1880 / TYN80C |
| Tụ lọc nguồn | 220uF/450V x6 tụ (Ø25mm) |
| Tụ băm | 5uF/400V x5 (có thể độ thêm) |
| Cuộn cảm | EE55 đứng |
| Cuộn lái SCR | Cách ly E16 hoặc xuyến ferit 12mm |
| Nguồn chính | 200V – 400V DC |
| Nguồn phụ | 12VDC từ ắc quy |
| Kích thước PCB | 161mm x 109mm |
| Xuất xứ | Trung Quốc |
🟠 3. Bo Lái Cầu H 3 Chế Độ KA3525 (Băm CD4047 + NE555)
| Thông Số | Giá Trị |
|---|---|
| IC điều khiển | KA3525 |
| Mạch băm | CD4047 + NE555 |
| Tần số hoạt động | 80Hz – 380Hz |
| Điện áp cấp | 12VDC |
| Chế độ hoạt động | 3 chế độ băm linh hoạt (tùy chỉnh) |
| Bảo vệ | Diode chống ngược nguồn, chống cháy nổ |
| Cách ly tín hiệu | Cuộn xuyến – chống nhiễu cực tốt |
| Kích thước | 62mm x 60mm |
| Xuất xứ | Việt Nam |
⚠️ Lưu Ý Khi Sử Dụng
-
❗️ Combo dành cho thợ lành nghề, có kinh nghiệm về điện tử, máy kích điện tử.
-
⚡ Không bảo hành với các trường hợp lắp sai, đấu ngược cực, cấp sai nguồn điện gây cháy nổ.
-
✅ Toàn bộ sản phẩm đã được test kỹ trước khi đóng gói và gửi đến khách hàng.
