Cảnh Báo! Sai Lầm Phổ Biến Khi Đọc Thông Số Tụ Điện Có Thể Làm Cháy Cả Mạch Điện Của Bạn

Bạn có bao giờ gặp trường hợp thay tụ điện mới vào nhưng mạch vẫn không hoạt động? Hoặc mạch đột nhiên cháy nổ mà không rõ nguyên nhân?

Thực tế, 90% người thợ sửa chữa điện tử đều từng mắc sai lầm khi đọc thông số tụ điện, và hậu quả có thể rất nghiêm trọng: từ tụ nổ, mạch chập cháy, cho đến thiết bị không hoạt động đúng cách.

Hãy đọc ngay bài viết này để tránh những lỗi phổ biến mà có thể bạn đã mắc phải mà không hề hay biết!



---

1. Đọc Sai Đơn Vị Dung Lượng – Nguyên Nhân Gây Ra Những Sai Sót Chết Người

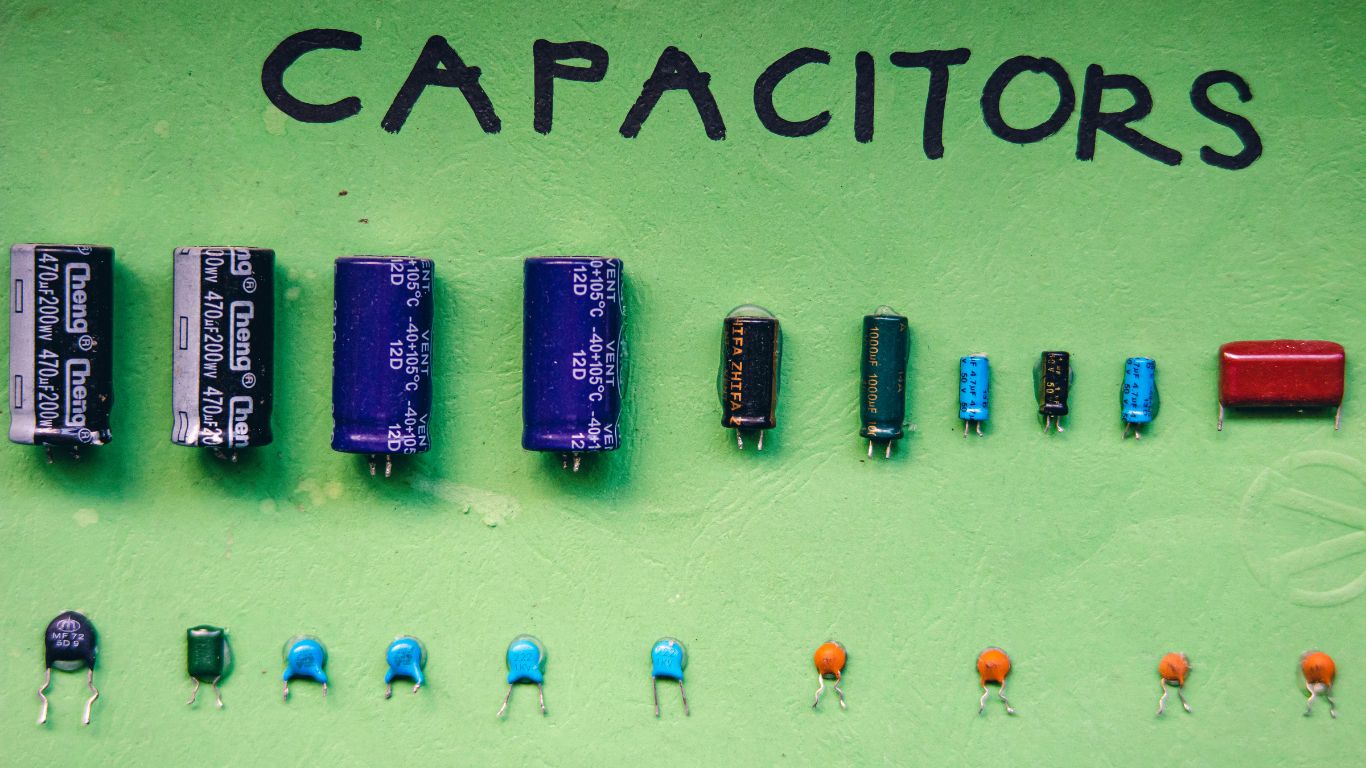

Tụ điện có nhiều đơn vị đo khác nhau, và nếu không hiểu rõ cách quy đổi, bạn có thể chọn nhầm loại tụ, dẫn đến mạch hoạt động sai hoặc thậm chí không chạy được.

Đơn vị dung lượng và cách quy đổi chuẩn:

Đơn vị	Viết tắt	Giá trị quy đổi
Farad	F	Đơn vị lớn nhất, ít dùng trong mạch nhỏ
Microfarad	µF	1 µF = 1.000 nF = 1.000.000 pF
Nanofarad	nF	1 nF = 1.000 pF
Picofarad	pF	Đơn vị nhỏ nhất

💡 Ví dụ sai lầm thường gặp:

• Một tụ có ghi 104 sẽ là 100nF, nhưng nhiều người nhầm thành 0.1µF hoặc 10.000pF.

• Tụ có ghi 223 là 22nF, nhưng một số người lại nhầm thành 2.2nF.

💥 Hậu quả: Nếu bạn chọn sai đơn vị, mạch sẽ không hoạt động đúng hoặc có thể làm hỏng các linh kiện khác.

---

2. Bỏ Qua Điện Áp Làm Việc – Nguyên Nhân Khiến Tụ Nổ Như Bom

Nhiều người chỉ quan tâm đến dung lượng mà quên mất điện áp làm việc của tụ điện. Đây là một sai lầm nghiêm trọng, vì tụ điện có thể phát nổ nếu bị quá tải điện áp!

Cách đọc điện áp làm việc đúng cách:

• Trên tụ điện, điện áp thường được ký hiệu là V (Volt).

• Nếu tụ ghi 100µF 16V, nghĩa là nó có thể hoạt động ổn định ở mức tối đa 16V.

• Nếu bạn dùng tụ này trong mạch 24V, tụ sẽ phát nổ chỉ sau một thời gian ngắn!

💡 Mẹo quan trọng:
✅ Luôn chọn tụ có điện áp cao hơn ít nhất 1.5 lần so với điện áp thực tế trong mạch.
✅ Nếu mạch chạy 12V, hãy chọn tụ từ 16V trở lên. Nếu mạch 24V, hãy chọn tụ từ 35V trở lên.

🚨 Lưu ý: Không nên chọn tụ có điện áp quá cao so với mức cần thiết, vì nó sẽ chiếm nhiều không gian và có thể làm ảnh hưởng đến thiết kế mạch.

---

3. Lắp Ngược Cực Tụ Phân Cực – Sai Lầm Khiến Tụ Nổ Như Pháo

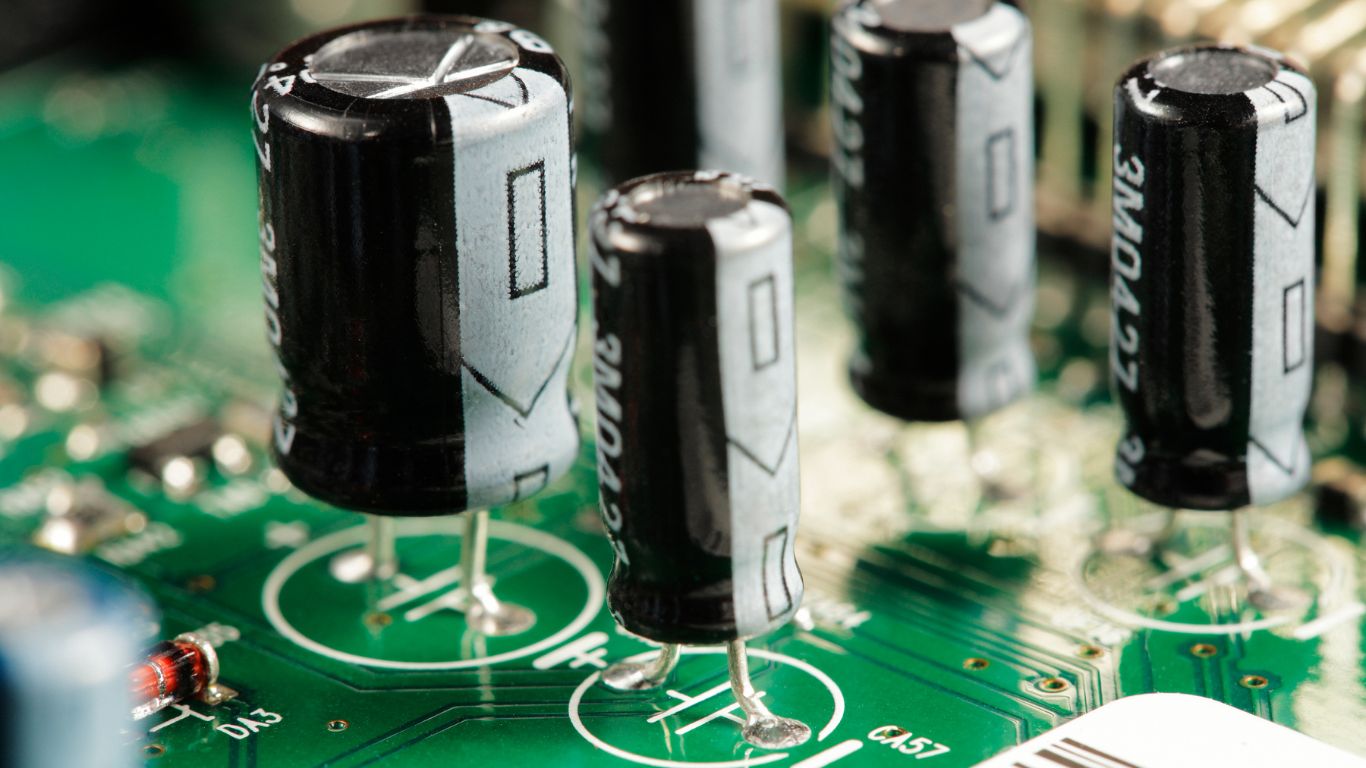

Tụ điện phân cực, như tụ điện phân và tụ tantalum, bắt buộc phải lắp đúng cực (+) và (-).

Làm sao để biết cực tính của tụ điện?

🔹 Tụ phân cực (tụ điện phân, tụ tantalum):

• Cực dương (+): Thường dài hơn.

• Cực âm (-): Thường có vạch màu trắng hoặc dấu (-) trên thân tụ.

🔹 Tụ không phân cực (tụ gốm, tụ mica, tụ film):

• Không có cực, có thể lắp theo bất kỳ hướng nào.

💥 Hậu quả của việc lắp sai cực:
❌ Tụ có thể bị nóng, phồng và phát nổ.
❌ Làm hư hại các linh kiện khác trong mạch.
❌ Mạch có thể bị chập và hỏng hoàn toàn.

🚀 Mẹo tránh sai lầm:
✅ Luôn kiểm tra dấu hiệu cực tính trên thân tụ trước khi lắp.
✅ Nếu không chắc chắn, hãy dùng đồng hồ vạn năng đo cực tính trước khi hàn vào mạch.



---

4. Không Kiểm Tra Dung Sai – Nguyên Nhân Khiến Mạch Hoạt Động Không Ổn Định

Dung sai (Tolerance) là một thông số rất quan trọng nhưng hay bị bỏ qua. Nếu không để ý, bạn có thể sử dụng một tụ điện không chính xác cho mạch cần độ ổn định cao.

Cách đọc dung sai tụ điện:

• Dung sai thường được ký hiệu bằng K, J, M... trên tụ điện.

• K = ±10%, J = ±5%, M = ±20%.

💡 Ví dụ sai lầm phổ biến:

• Bạn cần một tụ 100µF ±5%, nhưng lại dùng tụ 100µF ±20%, dẫn đến sự sai lệch lớn trong hoạt động của mạch.

🚀 Cách tránh sai lầm:
✅ Luôn kiểm tra kỹ dung sai của tụ điện khi thay thế.
✅ Nếu mạch yêu cầu độ chính xác cao (ví dụ: mạch RF, dao động), hãy chọn tụ có dung sai nhỏ nhất có thể.



---

5. Không Kiểm Tra Tụ Điện Trước Khi Sử Dụng – Nguyên Nhân Khiến Mạch Không Hoạt Động

Một sai lầm khác mà nhiều người gặp phải là không kiểm tra tụ điện trước khi lắp vào mạch. Dù là tụ mới, khả năng bị lỗi từ nhà sản xuất hoặc bị hư hại trong quá trình lưu kho vẫn có thể xảy ra.

Cách kiểm tra tụ điện trước khi sử dụng:

✔ Dùng đồng hồ vạn năng đo tụ điện:

• Đặt đồng hồ ở chế độ đo điện dung (nếu có).

• Nếu giá trị đo được khác xa so với giá trị ghi trên tụ, tụ đã hỏng.

✔ Kiểm tra bằng mắt thường:

• Xem tụ có bị phồng, nứt, hoặc rò rỉ dung dịch không.

• Nếu tụ có dấu hiệu bất thường, đừng sử dụng nó.

✔ Nạp xả thử trước khi dùng:

• Để kiểm tra tụ lớn, bạn có thể nạp điện bằng nguồn thấp (ví dụ: 9V), sau đó đo điện áp để xem tụ có giữ điện không.

💡 Mẹo nhỏ:
✅ Nếu bạn mua tụ số lượng lớn, hãy kiểm tra mẫu ngẫu nhiên trước khi sử dụng.
✅ Không sử dụng tụ cũ nếu không chắc chắn về chất lượng của nó.

---

Kết Luận

Chỉ cần mắc một sai lầm nhỏ khi đọc thông số tụ điện, bạn có thể gặp phải hàng loạt vấn đề: mạch không chạy, tụ nổ, thiết bị hư hỏng, thậm chí gây cháy nổ nguy hiểm.

✅ Hiểu đúng cách đọc đơn vị dung lượng để tránh chọn nhầm tụ.
✅ Kiểm tra điện áp làm việc để đảm bảo tụ không bị quá tải.
✅ Luôn lắp đúng cực tính tụ phân cực để tránh nổ tụ.
✅ Kiểm tra dung sai nếu mạch cần độ chính xác cao.
✅ Luôn kiểm tra tụ trước khi sử dụng để đảm bảo nó hoạt động đúng.

Hy vọng bài viết này giúp bạn tránh được những sai lầm phổ biến và nâng cao tay nghề sửa chữa của mình! 🚀
