5 lỗi thường gặp khi đấu biến áp xung – và cách tránh để khỏi “bốc khói”



Vì sao biến áp xung dễ “dính đạn” khi đấu sai?

Bạn vừa hàn xong mạch, kiểm tra kỹ mọi thứ, cắm điện vào và...
“BỤP!” – Mosfet cháy, tụ xì khói, điện áp ra = 0.

Và bạn thốt lên:

“Ủa... mình chỉ đấu sai có một chân thôi mà!?”

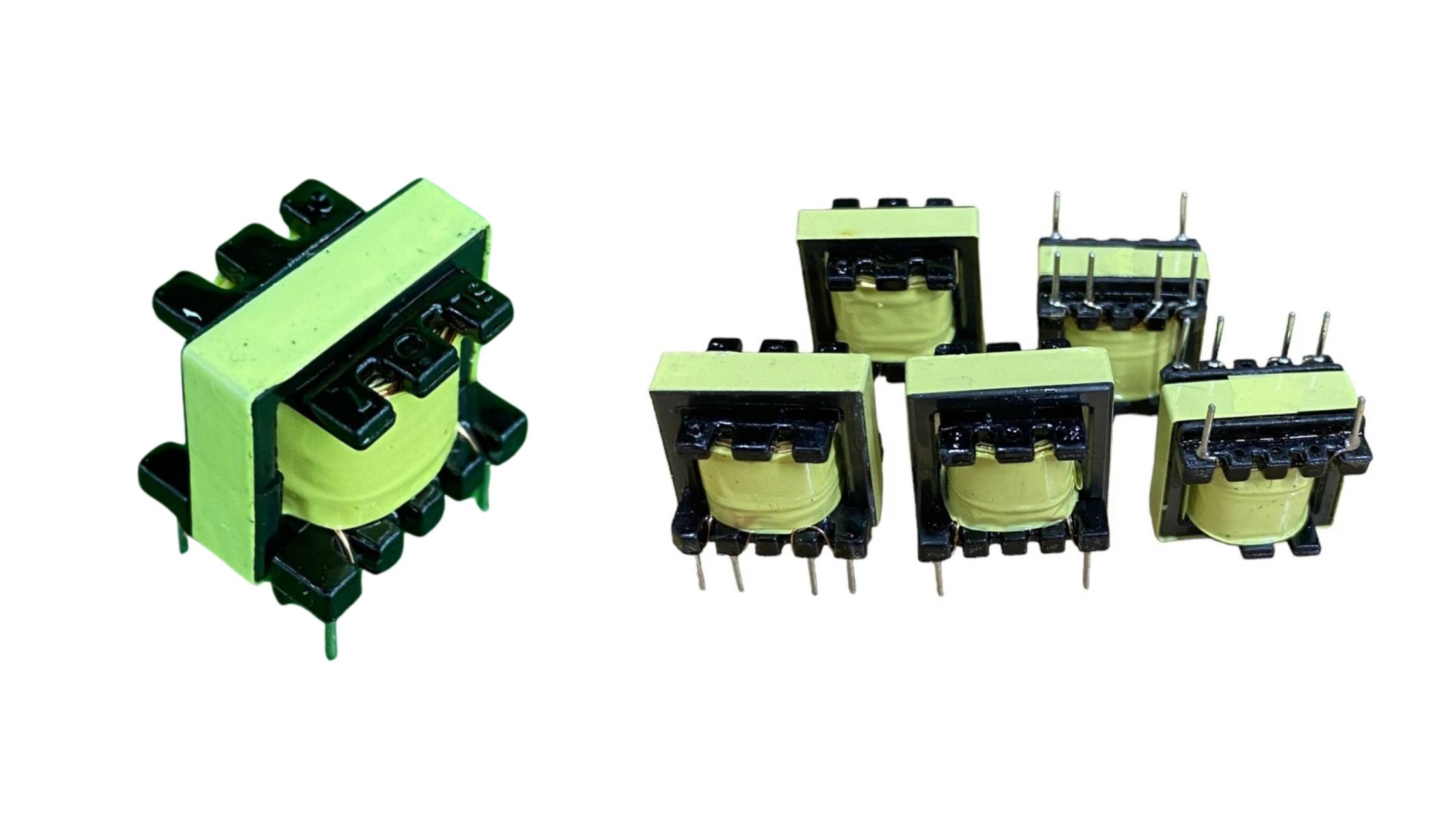

⚠️ Thực tế đáng buồn: biến áp xung cực nhạy cảm với sơ đồ sai

Khác với biến áp thường vốn “hiền lành”, chịu đựng tốt, thì biến áp xung giống như tay đua F1:

• Hoạt động ở tốc độ cao (20kHz – 100kHz)

• Đòi hỏi độ chính xác tuyệt đối về thứ tự, chiều dòng điện, điểm chung (COM), chân feedback…

• Chỉ cần sai một kết nối nhỏ → cả hệ thống “nổ tung”.


🔍 Tại sao đấu sai lại nguy hiểm?

Sai sót nhỏ	Hậu quả lớn
Đấu sai sơ cấp/thứ cấp	Cháy Mosfet, không có điện ra
Ngược cực tính	Hỏng tụ, nổ LED, chết IC
Nhầm chân phản hồi	IC xung hoạt động sai lệch
Đấu sai COM nguồn đôi	Lệch áp ±, nhiễu hoặc cháy tải
Không đo thông mạch	Cắm nhầm cuộn – mạch “đi bụi”



🎯 Mục tiêu của bài viết này

Giúp bạn:

• Nhận diện 5 lỗi “tủn mủn nhưng chí mạng” mà rất nhiều anh em DIY từng mắc.

• Biết dấu hiệu nhận biết sớm, cách test an toàn.

• Học cách phòng ngừa: đo, đánh dấu, thử tải giả, kiểm tra chéo.


Bắt đầu từ phần sau, chúng ta sẽ lần lượt “mổ xẻ” từng lỗi, phân tích kỹ – để bạn không còn mất tiền ngu lần thứ hai!





⚠️ Lỗi 1: Đấu nhầm sơ cấp và thứ cấp – Mosfet “ra đi không lời từ biệt”

Bạn vừa cắm điện xong, mạch im re. Kiểm tra lại thấy Mosfet nóng ran, không có xung ra, IC điều khiển thì không “thở” nữa.
Nguyên nhân? Bạn vừa cấp điện vào cuộn thứ cấp.

“Tưởng là sơ cấp, ai ngờ... là nơi cần nhận chứ không phải phát.”



🧠 Tại sao lại nhầ m?

• Không đo điện trở trước → không biết đâu là cuộn dây sơ cấp (thường có R nhỏ hơn).

• Dây bên ngoài to – tưởng là ra tải, nhưng thực tế lại là sơ cấp.

• Dựa vào... cảm giác và vị trí chân, không kiểm chứng bằng đồng hồ đo.


Biến áp tháo máy càng dễ nhầm vì các chân không theo quy chuẩn.



🔥 Hậu quả nếu đấu nhầm

Hành động	Hậu quả thực tế
Cấp điện vào thứ cấp	Không tạo được từ trường → không có xung
Mosfet không hoạt động đúng	Nóng nhanh, cháy tức thì
IC điều khiển không phản hồi	Không dao động, có thể chết IC
Tụ lọc bên thứ cấp nổ	Nếu không được lọc đúng chiều xung



✅ Cách tránh nhầm đơn giản

1. Đo điện trở trước khi đấu

• Đặt đồng hồ đo ở thang Ohm.

• Cuộn sơ cấp thường có điện trở thấp hơn (vài Ohm).

• Thứ cấp có thể cao hơn (vì dây mảnh hơn, vòng nhiều hơn).


2. Ghi chú hoặc đánh dấu

• Sau khi xác định đúng cuộn, dùng bút đánh dấu hoặc dán nhãn ngay.

• Ghi rõ: P (primary), S (secondary), FB (feedback) lên giấy hoặc thân biến áp.


3. Dùng tải giả để test ban đầu

• Dùng bóng đèn 220V hoặc điện trở công suất lớn làm tải kiểm tra → giúp phát hiện lỗi mà không gây cháy.


Tóm lại: đấu nhầm sơ cấp và thứ cấp là lỗi “kinh điển” nhưng cực kỳ dễ tránh – chỉ cần chịu khó đo, ghi chú và test kỹ một chút!





🔋 Lỗi 2: Không xác đ ịnh đúng cực tính đầu ra – Nổ tụ, chết IC chỉ trong “1s”

Bạn cấp nguồn, mọi thứ vẫn im lìm. Rồi một tiếng “bụp” nhẹ vang lên…
Tụ phân cực đã ra đi, LED đen thui, IC không lên nguồn.

Câu chuyện quen thuộc khi cắm nhầm chiều điện áp đầu ra của biến áp xung.



🧭 Tại sao cần xác định cực tính?

Biến áp xung không luôn có cực dương/âm rõ ràng, đặc biệt khi:

• Là hàng tháo máy

• Không ghi nhãn chân

• Bạn tự quấn lại


Tuy nhiên, rất nhiều linh kiện trong mạch rất “kỵ” điện áp ngược:

• Tụ hóa, tụ tantalum: nổ khi bị cấp sai chiều

• LED: cháy tức thì

• IC điều khiển, vi xử lý: không lên nguồn, hoặc chết ngầm


🧪 Cách xác định cực tí nh an toàn

✅ Cách 1: Dùng đồng hồ đo điện áp DC

• Cấp điện cho mạch (qua tải giả).

• Đặt que đỏ/đen vào hai đầu ra → xem đồng hồ hiển thị:

  • Số dương → que đỏ đang ở cực dương

  • Số âm → que đỏ đang ở cực âm → đảo lại cho đúng


✅ Cách 2: Dùng LED + trở

• Nối LED + điện trở hạn dòng (1kΩ) vào hai đầu ra.

• Nếu LED sáng → chiều đúng.

• Không sáng → đảo lại và ghi chú.


⚠️ Hậu quả khi đấu sai cực

Linh kiện	Hậu quả khi cấp ngược
Tụ hóa, tantalum	Nổ nhẹ, rò điện, phù tụ
LED	Cháy tức thì, mất màu
IC nguồn	Không lên, treo, chết
Mạch số/âm thanh	Không khởi động, treo hoặc réo hú



📌 Cách tránh lỗi:

• Luôn test điện áp ra trước khi kết nối mạch chính

• Ghi chú V+ / V− ngay trên chân hoặc dây ra

• Nếu dùng mạch ±V → xác định chính xác COM và đo điện áp đối xứng hai bên


Tóm lại: sai cực tính không chỉ “tốn tiền” mà còn mất thời gian sửa mạch.
Cẩn thận ngay từ bước test sẽ giúp bạn “ngủ ngon” mỗi lần cấp điện!





🔁 Lỗi 3: Đấu sai chân feedback – Khi mạch “chơi piano” mà không nghe tiếng

Bạn bật mạch nguồn lên, thấy LED nhấp nháy chập chờn, tiếng còi kêu rè rè, điện áp đầu ra lúc cao lúc thấp – đo xong… đau đầu.

Tưởng hỏng linh kiện, hóa ra chân feedback đang lạc lối!



🧠 Vai trò của chân phản hồi (feedback) là gì?

• Feedback là “đôi tai” của IC nguồn – giúp nó nghe ngóng đầu ra đang ra bao nhiêu Volt.

• Khi điện áp ra tăng hoặc giảm, tín hiệu feedback sẽ:

  • Giảm hoặc tăng độ rộng xung (PWM)

  • Giúp điện áp ra ổn định, không bị dao động theo tải


Không có phản hồi, IC điều khiển như chơi đàn mà... không nghe tiếng – càng chỉnh càng loạn!

❌ Hậu quả khi  đấu sai hoặc không đấu chân feedback

Tình huống	Hậu quả cụ thể
Không có tín hiệu phản hồi	IC cấp xung liên tục → quá áp, nổ tụ
Feedback sai chân	IC đọc sai điện áp → dao động bất thường
Dây phản hồi nối nhầm out	Mạch reset liên tục, gây nhiễu

Có những mạch chỉ cần bỏ quên 1 chân feedback… là cả hệ thống kêu “te te” suốt ngày!



🔍 Cách xử lý đúng

Bước 1: Nhận diện chân feedback

• Dây nhỏ, cuộn riêng biệt.

• Nối về opto (PC817) hoặc trực tiếp về IC nguồn.

• Không dùng làm tải!


Bước 2: Kiểm tra bằng đồng hồ

• Đo thông mạch từ chân nghi là feedback đến chân opto/IC → xác nhận đúng tuyến.

• Nếu có thể, dùng máy hiện sóng → quan sát biến thiên tín hiệu phản hồi theo tải.


Bước 3: Ghi chú kỹ

• Đánh dấu rõ ràng chân phản hồi sau khi xác định → tránh nhầm lẫn về sau.


Tóm lại: feedback là yếu tố sống còn trong mạch nguồn xung ổn định – bỏ quên hoặc đấu nhầm là “loạn xạ” toàn mạch.
Hãy luôn kiểm tra kỹ chân này như kiểm tra nhịp tim cho mạch nhé!





⚖️ Lỗi 4: Không xác định đúng COM trong nguồn đôi – Lệch một ly, đi cả... IC

Nguồn đôi (±12V, ±15V...) là “xương sống” trong các mạch âm thanh, op-amp, cảm biến…
Nhưng nếu bạn xác định sai COM (điểm chung), mạch có thể:

• Kêu hú như còi báo động

• Chập chờn, không khởi động

• Thậm chí cháy IC, tụ nổ “bịch” ngay lần đầu cấp điện!


🧩 COM – Trung tâm cân bằng của nguồn đôi

Biến áp xung nguồn đôi có 2 cuộn dây đối xứng:

• Một đầu cuộn A → V+

• Một đầu cuộn B → V−

• Điểm giữa nối COM (mass chung)


Nếu COM sai → cả hệ thống... lệch pha, đo không ra ± gì cả!



💥 Hậu quả khi xác định sai COM

Lỗi COM	Hậu quả cụ thể
COM nối lệch	± không cân bằng → mạch hú, méo
COM nhầm chân ±	Một đầu gấp đôi điện áp → cháy IC
Không có COM rõ ràng	Mạch không hoạt động, nhấp nháy liên tục



🧪 Cách xác định đúng COM siêu đơn giản

Cách 1: Đo điện trở giữa 3 chân nghi là thứ cấp

• Dùng đồng hồ Ohm.

• Chân nào có điện trở gần bằng với 2 chân còn lại → chính là COM.


Cách 2: Đo điện áp sau chỉnh lưu

• Cấp điện cho biến áp qua tải giả.

• Đo giữa chân COM và hai đầu ra → nếu ra ± gần bằng nhau → đúng COM.


✅ Ghi nhớ COM để khỏi “cắm nhầm lần 2”

• Dán nhãn COM ngay sau khi test.

• Ghi rõ V+, V− tương ứng từng chân.

• Lắp mạch thử với LED ± để kiểm chứng trước khi cấp tải thật.


Tóm lại: COM trong nguồn đôi là “điểm neo” của toàn bộ hệ thống điện áp – lệch COM, mọi thứ đều lệch theo!
Hãy luôn đo kỹ, test kỹ và đánh dấu rõ ràng nhé!





🧯 Lỗi 5: Không đo  thông mạch trước khi đấu – Nhỏ nhưng “toang” lớn

Có những sai lầm tưởng như vụn vặt, nhưng lại phá nát cả mạch chỉ trong 1 giây sau khi cấp nguồn.
Và lỗi phổ biến nhất trong nhóm đó là: không đo thông mạch trước khi đấu chân biến áp xung.

Giống như... cắm USB mà không nhìn chiều – lần đầu sai, lần hai vẫn sai, lần ba... gắn được nhưng “cháy bo”!



😵 Tại sao phải đo trước khi đấu?

• Biến áp xung có thể có từ 5 đến 8 chân hoặc hơn, và không phải chân nào cũng dùng được ngay.

• Đặc biệt với hàng tháo máy hoặc không có sơ đồ chân, việc không kiểm tra sẽ dẫn đến:

  • Gắn sai cuộn sơ cấp → không tạo xung

  • Nối nhầm cuộn feedback → IC điều khiển không dao động

  • Chập tải do gắn nhầm hai cuộn → cháy linh kiện




🧪 Cách đo thông mạch  đúng cách – siêu đơn giản

Bước 1: Chuẩn bị đồng hồ đo

• Bật đồng hồ số về chế độ thông mạch (beep) hoặc thang Ohm thấp.

• Nếu đồng hồ kim, dùng thang x1 hoặc x10.


Bước 2: Đo từng cặp chân

• Ghi lại cặp nào có thông mạch (có beep hoặc R < vài chục Ohm).

• Nhóm chúng lại thành cuộn sơ cấp – thứ cấp – feedback.


Dây sơ cấp thường to hơn – đo được R rất thấp (vài Ohm).
Dây thứ cấp nhỏ hơn – R cao hơn (vài chục Ohm).
Cuộn phụ (feedback) rất nhỏ – có thể chỉ vài vòng → R gần bằng 0.

Bước 3: Đánh dấu

• Dùng bút lông, sticker, hoặc sơ đồ tay để ghi lại nhóm chân vừa phân loại.

• Dán nhãn ngay trên biến áp để tránh phải đo lại sau này.


⚠️ Không đo = nguy cơ...

Không đo chân	Hậu quả thực tế
Đấu nhầm cuộn	Mosfet nóng, mạch không chạy
Đấu nhầm tải	Chập nguồn, cháy tụ
Đấu sai feedback	Dao động loạn, sụt áp, reset liên tục

Tóm lại: một thao tác đơn giản nhưng có thể cứu cả mạch – đo thông mạch trước khi đấu chính là “bước mở khóa” an toàn trước mọi mạch nguồn xung!



🔎 Dấu hiệu nhận biết sớm: Mạch im lìm, Mosfet nóng, điện áp bất thường

Cấp nguồn xong thấy mạch yên tĩnh bất thường, không xung, không đèn sáng... bạn mừng thầm vì “chắc ổn rồi”.
Nhưng khoan! Im lặng đôi khi là dấu hiệu nguy hiểm nhất.

“Cháy âm thầm, chết trong lặng lẽ” – rất đúng với mạch xung khi đấu sai chân.



🧩 Những dấu hiệu cả nh báo sớm bạn nên thuộc nằm lòng

1. Không nghe tiếng xung

• Biến áp xung hoạt động sẽ phát ra tiếng rè nhẹ, nhất là với mạch công suất nhỏ.

• Không có âm thanh → khả năng không tạo được dao động hoặc đấu sai cuộn sơ cấp.


2. Không có điện áp đầu ra

• Đo Volt DC → ra 0V hoặc chập chờn.

• Có thể do feedback sai, không có từ trường, hoặc Mosfet chưa mở được.


3. Mosfet / IC nóng bất thường sau vài giây

• Chạm tay gần Mosfet thấy nóng rất nhanh, dù không có tải.

• Dấu hiệu: đấu nhầm chân, chập nguồn, sai sơ cấp/thứ cấp.


4. Đèn LED chớp hoặc nháy liên tục

• LED cấp nguồn chớp tắt như đèn chớp cảnh báo.

• Thường do dao động không ổn định, IC điều khiển bị “ngợp tín hiệu”.


🛠 Khi phát hiện lỗi – cần làm gì?

Hành động	Lợi ích
Ngắt điện ngay	Tránh hư thêm linh kiện
Đo lại sơ đồ chân	Kiểm tra nhóm sơ cấp, thứ cấp, feedback
Dùng bóng đèn tải giả	Kiểm tra mạch hoạt động an toàn lần sau

💡 Mẹo nhỏ hữu ích:

• Khi test lần đầu, chỉ cấp điện vài giây, quan sát kỹ tín hiệu.

• Để tay gần Mosfet/IC – nếu thấy ấm lên bất thường → rút điện ngay!

• Luôn có cầu chì hoặc tải giới hạn dòng trong quá trình thử nghiệm.


Tóm lại: biến áp xung luôn “nói chuyện” với bạn thông qua các tín hiệu vật lý – hãy lắng nghe sớm để cứu mạch, cứu linh kiện, và... cứu ví tiền!





🔄 5 giây trước khi cấp nguồn – Thói quen cứu nguyên bộ linh kiện

Bạn sắp bật công tắc, tay đã đặt lên ổ cắm...
Khoan! Hít một hơi, nhìn lại lần cuối.

Vì chỉ 5 giây kiểm tra, bạn có thể cứu cả bo mạch, cả buổi công sức, và cả túi tiền!



🧠 Vì sao phải kiểm tra trước khi cấp điện?

• Mạch nguồn xung rất nhạy với lỗi kết nối sai.

• Chỉ cần 1 chân chưa hàn, 1 cực đảo ngược, 1 feedback nhầm → bạn sẽ có “một màn pháo bông nho nhỏ”.


Đặc biệt khi bạn:

• Làm mạch mới

• Dùng biến áp tháo máy

• Làm việc vào đêm muộn (dễ quên, dễ nhầm)


🧾 5 bước kiểm tra nhanh – chỉ mất 5 giây

Bước	Kiểm tra	Lý do
1️⃣	Đo lại thông mạch	Đảm bảo sơ cấp/thứ cấp đúng nhóm
2️⃣	Xác định COM, V+, V−, FB	Tránh lệch nguồn đôi, loạn xung
3️⃣	Nhìn lại sơ đồ chân hoặc ảnh cũ	Tránh nhầm chân khi ráp lại
4️⃣	Quan sát Mosfet, tụ, IC	Kiểm tra hở chân, lộn chiều tụ
5️⃣	Gắn tải giả, bật điện từ từ	Đo điện áp ra trước khi lắp tải thật



🧩 Lời khuyên nhỏ – hiệu quả lớn

• Gắn công tắc vào nguồn → bật/tắt dễ, ngắt nhanh khi sự cố

• Kẹp đồng hồ đo Volt vào đầu ra → quan sát liên tục trong 10s đầu

• Dùng LED nhỏ để kiểm tra điện áp có hiện diện hay chưa


Tóm lại: thói quen kiểm tra lần cuối trước khi cấp điện là dấu hiệu của người làm kỹ thuật chuyên nghiệp.
Và đôi khi, chính nó là “người hùng vô danh” cứu cả dự án DIY của bạn!





🎯 Tổng kết & Gợi mở – Sửa sai từ gốc, đấu đúng từ đầu

Bạn vừa đi qua hành trình khám phá 5 lỗi “nhỏ nhưng chí mạng” khi làm việc với biến áp xung.
Những lỗi mà hầu như ai cũng từng dính ít nhất một lần, từ sinh viên mới học nghề đến kỹ thuật viên kỳ cựu.



📌 5 lỗi đáng nhớ nhất

1. Đấu nhầm sơ cấp và thứ cấp – Mosfet khét lẹt chỉ sau vài giây


2. Không xác định đúng cực tính – tụ hóa, IC, LED “ra đi” trong tích tắc

3. Nhầm chân feedback – mạch loạn nhịp, điện áp nhảy múa như nhạc EDM

4. Sai COM trong nguồn đôi – lệch ±, mất cân bằng, cháy tải

5. Không đo thông mạch trước khi đấu – cắm sai là “toang không kịp cứu”


✅ Bài học rút ra – Hãy làm kỹ ngay từ đầu

• Đo trước – đấu sau


• Ghi chú rõ – đừng tin trí nhớ

• Dùng tải giả – đừng “nạp đạn sống”

• Kiểm tra 5 giây – tránh mất 5 tiếng sửa mạch


Tham khảo sản phẩm tại: LINH KIỆN ĐIỆN TỬ QUỲNH DIỄN.

Một phút cẩn thận sẽ cứu bạn khỏi cả buổi chiều thất vọng!





Hãy cùng chờ bài viết tiếp theo:

Biến áp xung giá rẻ – Có đáng để bạn thử vận may?



Cảm ơn bạn đã đồng hành đến cuối bài.
Hẹn gặp lại trong phần tiếp theo – nơi ta “mổ xẻ” từng con biến áp giá rẻ để quyết định: nên dùng hay nên tránh! 💡
