Ứng dụng diode Schottky – Không chỉ nhanh mà còn tiết kiệm điện

Thứ Năm, 15/05/2025 Huỳnh Chí Diễn

Nội dung bài viết

⚡ Ứng dụng diode Schottky – Không chỉ nhanh mà còn tiết kiệm điện

Mở bài: Diode Schottky – Linh kiện nhỏ, hiệu quả lớn

Trong thế giới điện tử hiện đại, việc tối ưu hóa hiệu suất và giảm tiêu thụ năng lượng là ưu tiên hàng đầu. Một trong những linh kiện góp phần quan trọng vào mục tiêu này chính là diode Schottky. Với đặc tính chuyển mạch nhanh và điện áp ngưỡng thấp, diode Schottky không chỉ giúp tăng tốc độ hoạt động của mạch mà còn giảm thiểu tổn thất năng lượng, đặc biệt trong các ứng dụng như nguồn xung, sạc nhanh và mạch hiệu suất cao.

1. Diode Schottky là gì?

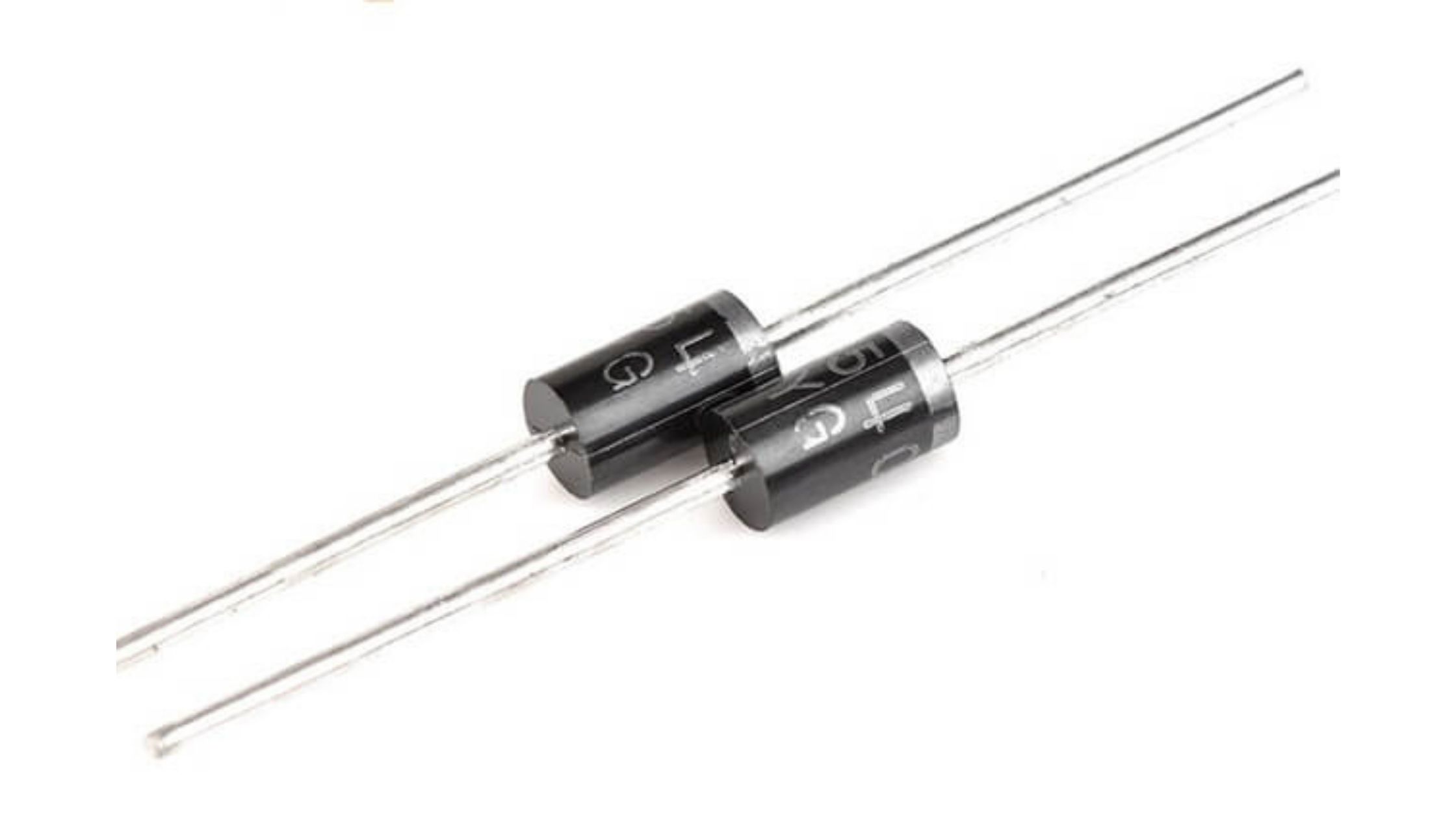

Diode Schottky là một loại diode bán dẫn được hình thành từ tiếp giáp giữa kim loại và chất bán dẫn, tạo nên một rào cản Schottky. Khác với diode thông thường sử dụng tiếp giáp p-n, diode Schottky có đặc điểm nổi bật là:

Điện áp ngưỡng thấp: Thường từ 0.15V đến 0.45V, so với 0.6V đến 0.7V của diode silicon thông thường.
Thời gian phục hồi nhanh: Do không có sự lưu trữ điện tích của các hạt tải thiểu số, giúp chuyển mạch nhanh hơn.
Dòng rò ngược cao hơn: So với diode thường, đặc biệt ở nhiệt độ cao.

2. Tại sao diode Schottky nhanh và tiết kiệm điện?

2.1. Chuyển mạch nhanh

Diode Schottky là thiết bị chỉ sử dụng hạt tải đa số (majority carrier), nghĩa là chỉ có một loại hạt tải (electron hoặc lỗ trống) tham gia vào quá trình dẫn điện. Điều này giúp diode Schottky không có hiện tượng lưu trữ điện tích, dẫn đến thời gian phục hồi ngược gần như bằng không, cho phép hoạt động ở tần số rất cao, lên đến hàng trăm MHz hoặc thậm chí GHz.

2.2. Giảm tổn thất năng lượng

Với điện áp ngưỡng thấp, diode Schottky giảm thiểu tổn thất năng lượng khi dẫn dòng. Ví dụ, trong một mạch nguồn xung, việc thay thế diode thường bằng diode Schottky có thể giảm sụt áp từ 0.7V xuống 0.3V, giúp tiết kiệm năng lượng và giảm nhiệt độ hoạt động của mạch.

3. Ứng dụng thực tế của diode Schottky

3.1. Nguồn xung (Switched-Mode Power Supply - SMPS)

Trong các mạch nguồn xung, diode Schottky được sử dụng làm diode chỉnh lưu ở đầu ra do khả năng chuyển mạch nhanh và điện áp ngưỡng thấp, giúp tăng hiệu suất và giảm tổn thất năng lượng.

3.2. Mạch sạc nhanh

Diode Schottky được sử dụng trong các mạch sạc nhanh để giảm sụt áp và tăng tốc độ sạc, đặc biệt trong các thiết bị di động và laptop.

3.3. Mạch logic TTL

Trong các mạch logic TTL, diode Schottky được sử dụng để ngăn chặn transistor vào vùng bão hòa, giúp tăng tốc độ chuyển mạch và giảm tiêu thụ năng lượng.

3.4. Mạch bảo vệ và chống ngược dòng

Diode Schottky được sử dụng trong các mạch bảo vệ để ngăn chặn dòng điện ngược, bảo vệ các linh kiện nhạy cảm khỏi hư hỏng.

4. So sánh diode Schottky với các loại diode khác

Đặc điểm	Diode Schottky	Diode silicon thường	Diode xung (Fast Recovery)
Điện áp ngưỡng (Vf)	0.15V – 0.45V	0.6V – 0.7V	0.7V – 1.0V
Thời gian phục hồi	Rất nhanh	Chậm	Nhanh
Dòng rò ngược	Cao hơn	Thấp	Trung bình
Khả năng chịu điện áp	Thấp đến trung bình	Cao	Cao
Ứng dụng chính	SMPS, sạc nhanh	Chỉnh lưu cơ bản	Mạch tần số cao

5. Lưu ý khi sử dụng diode Schottky

Dòng rò ngược cao: Cần lưu ý trong các mạch yêu cầu dòng rò thấp.
Khả năng chịu điện áp thấp: Không phù hợp cho các ứng dụng yêu cầu điện áp ngược cao.
Nhiệt độ hoạt động: Dòng rò ngược tăng theo nhiệt độ, cần thiết kế tản nhiệt phù hợp.

Kết luận

Diode Schottky là một linh kiện quan trọng trong các mạch điện tử hiện đại, đặc biệt trong các ứng dụng yêu cầu chuyển mạch nhanh và hiệu suất năng lượng cao. Việc hiểu rõ đặc tính và ứng dụng của diode Schottky sẽ giúp bạn thiết kế và tối ưu hóa các mạch điện tử một cách hiệu quả hơn.

6. Một số mã diode Schottky phổ biến và cách chọn

Mã diode	Dòng tối đa	Điện áp ngược	Ứng dụng điển hình
1N5819	1A	40V	SMPS đầu ra, bảo vệ nguồn nhỏ
SS14	1A	40V	Bo sạc USB, mạch ESP32, Arduino
MBR2045	20A	45V	Nguồn công suất, inverter mini
MB6S	0.5A	600V (bridge)	Diode cầu Schottky gọn nhẹ
SR560	5A	60V	Ổn áp đầu ra, sạc nhanh laptop

Lưu ý:

Với nguồn DC dưới 12V → chọn Schottky có điện áp ngược ≥ 20V
Dòng tải thực tế × 1.5 lần để chọn diode (để dư công suất, tránh nóng)
Nên chọn loại có vỏ SMD (như SS14) để tiết kiệm không gian trên PCB

7. Cách kiểm tra diode Schottky còn tốt không

🔧 Dụng cụ: Đồng hồ số (Digital Multimeter), để ở chế độ đo diode

Bước 1:

Đặt que đỏ vào Anode, que đen vào Cathode
Màn hình sẽ hiển thị điện áp rơi tầm 0.2V – 0.45V

Bước 2:

Đảo chiều que → không hiển thị hoặc hiển thị “OL” (open loop)
Nếu cả hai chiều đều dẫn hoặc không dẫn → diode hỏng

📝 Mẹo phân biệt:
Diode thường → áp rơi > 0.6V
Diode Schottky → áp rơi ~0.2–0.4V → dễ kiểm tra bằng đồng hồ

8. Một số mạch mẫu dùng Schottky (DIY/ứng dụng thực tế)

1. Mạch ổn áp sạc nhanh 5V – 9V

Input 12V → Buck converter → SS34 (3A, 40V)
Kết quả: sụt áp thấp hơn → sạc nhanh hơn → đỡ nóng IC

2. Mạch bảo vệ cực đảo Arduino

Cấp nguồn DC qua diode → dùng 1N5819 để giảm sụt áp
Ưu điểm: nếu cắm ngược, diode ngắt dòng bảo vệ mạch

3. Mạch cấp nguồn ESP32 từ pin Li-ion

Dùng SS14 để chuyển dòng pin qua LDO hoặc Boost IC
Giảm tổn hao → pin lâu hết hơn 20–30%

9. Khi nào không nên dùng diode Schottky?

❌ Với điện áp ngược cao (>100V)

→ Schottky thường chịu áp kém → chuyển sang diode xung hoặc chỉnh lưu thường

❌ Khi dòng rò thấp là quan trọng (ví dụ: mạch đo siêu chính xác)

→ Dòng rò của Schottky cao hơn diode thường, ảnh hưởng độ chính xác

❌ Nhiệt độ môi trường quá cao mà không có tản

→ Dòng rò tăng mạnh theo nhiệt độ → cần chọn loại “high temp” hoặc tản nhiệt tốt

10. Tóm tắt nhanh: Schottky trong mắt dân kỹ thuật

Tính năng	Đánh giá
Tốc độ	⭐⭐⭐⭐⭐ (rất nhanh)
Tổn hao điện năng	⭐⭐⭐⭐⭐ (thấp)
Dễ tìm, giá hợp lý	⭐⭐⭐⭐
Dòng rò khi nóng	⭐⭐ (cần để ý)
Điện áp ngược chịu được	⭐⭐ (thấp hơn diode thường)
Phù hợp với mạch	Nguồn xung, mạch pin, bảo vệ, RF
