Tự thiết kế mạch nguồn 5V – 12V: Ổn áp – chống nhiễu – bảo vệ toàn diện

Thứ Sáu, 02/05/2025 Huỳnh Chí Diễn
Nội dung bài viết

🔋 Tự thiết kế mạch nguồn 5V – 12V: Ổn áp – chống nhiễu – bảo vệ toàn diện




🚀 Mở đầu: Nguồn khỏe – mạch mới bền

Bạn có từng:

  • Làm mạch vi điều khiển nhưng cứ chạy một lúc là treo?


  • Thấy LED nhấp nháy bất thường, relay kêu “cạch cạch”?


  • Vi điều khiển reset liên tục mà không rõ nguyên nhân?


💥 Rất có thể bạn đang dùng mạch nguồn không ổn định: áp sụt, nhiễu, xung ngược hoặc dòng không đủ.

🎯 Mạch nguồn là nền móng. Thiết kế đúng từ đầu = mạch chạy mượt – không lỗi vặt – bảo vệ cả hệ thống.

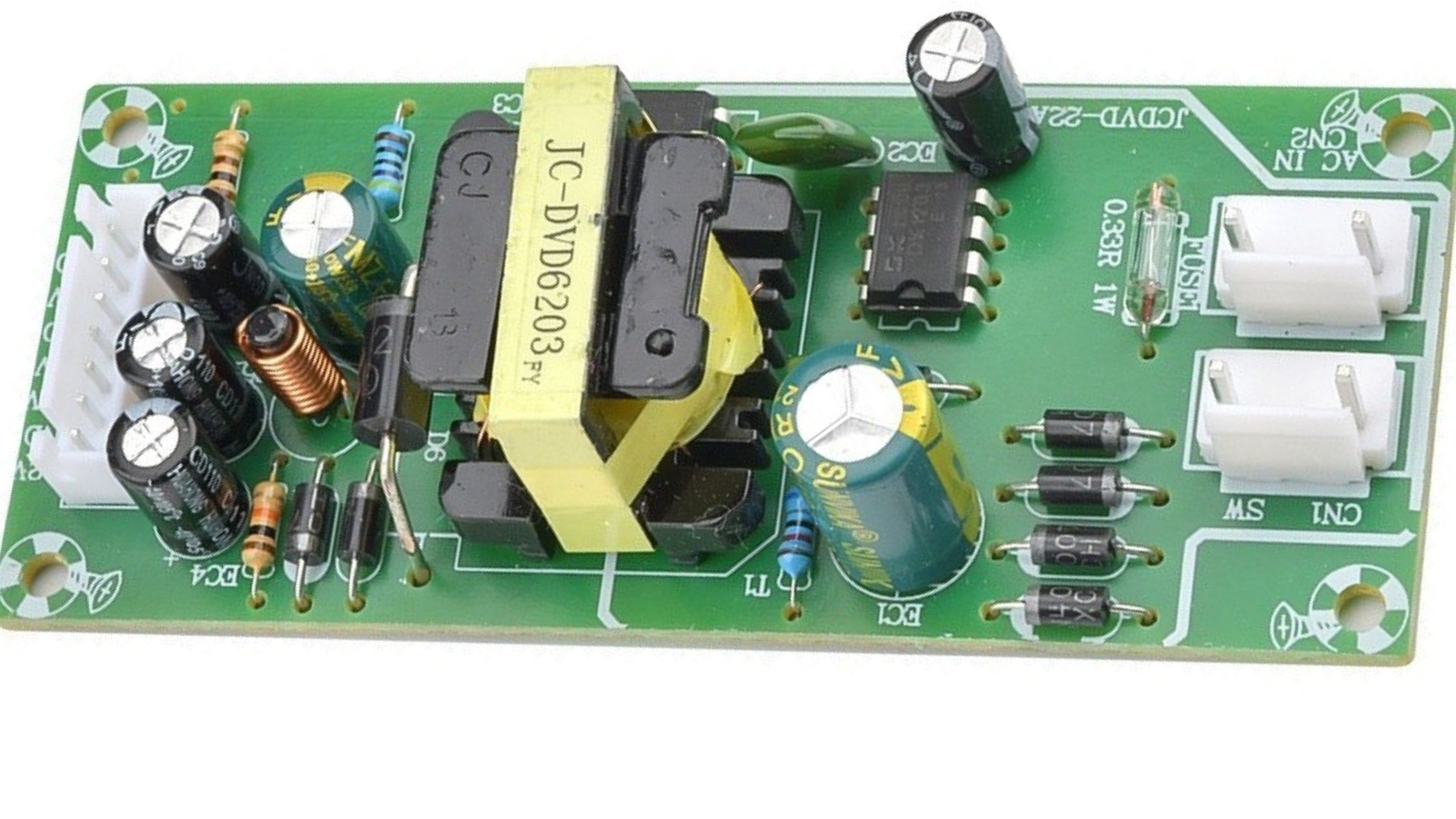

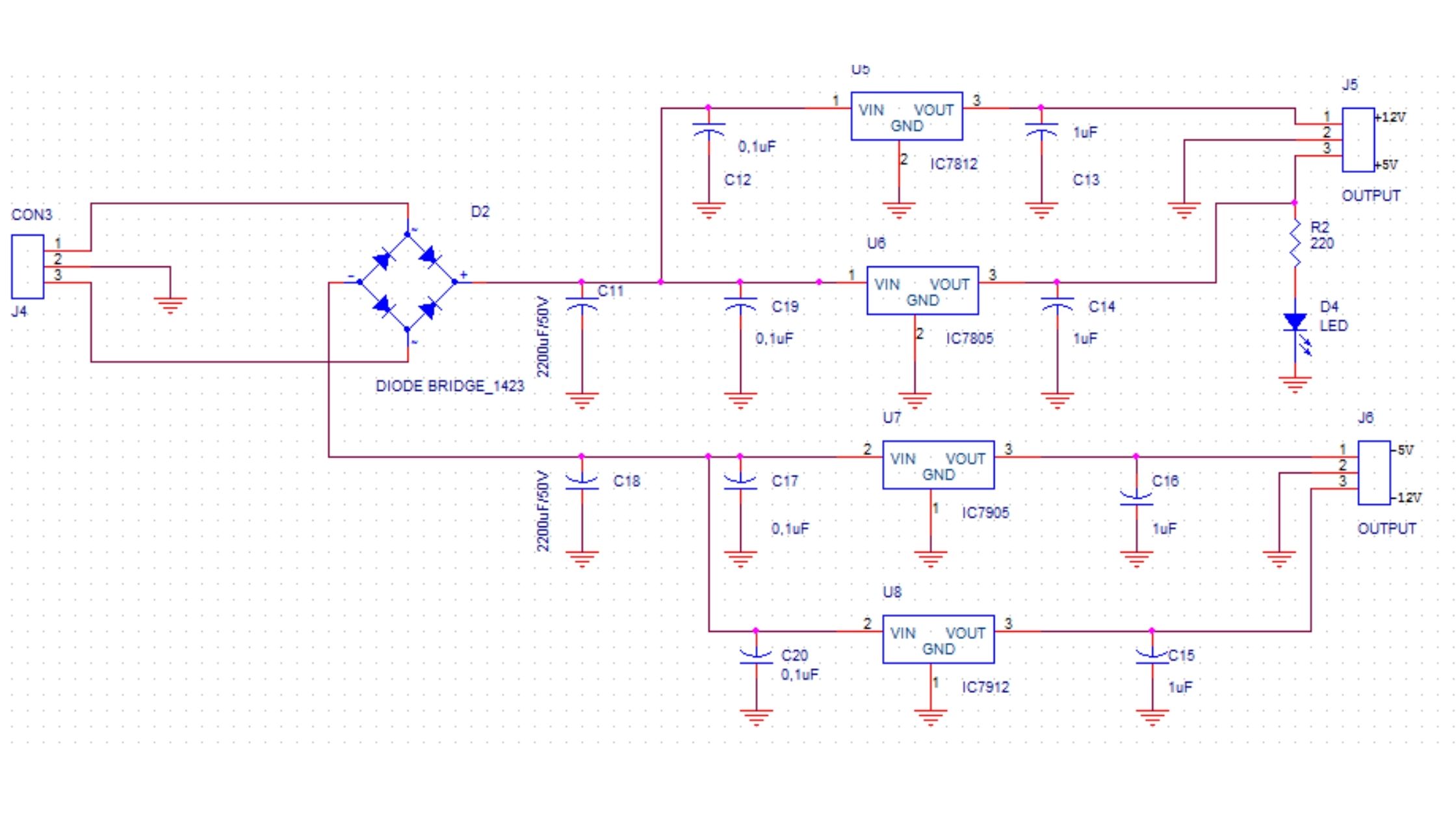

Sơ đồ mạch mguồn


📌 1. Các vấn đề thường gặp khi thiết kế mạch nguồn

Lỗi

Hậu quả

Dùng sai IC ổn áp

Áp ra sai, dễ cháy vi điều khiển

Không có tụ lọc

Áp dao động, tín hiệu sai lệch, nhiễu tăng

Không có diode chống ngược

Cắm nguồn sai cực là “banh” cả mạch

Không tính dòng tiêu thụ tổng

IC quá tải → nóng, sụt áp, reset vi điều khiển

Không cách ly nhiễu

Giao tiếp UART, I2C lỗi ngẫu nhiên




🧠 2. Tư duy thiết kế mạch nguồn từ đầu

✅ Bước 1: Xác định nhu cầu nguồn

  • Mạch cần bao nhiêu Volt?


  • Tổng dòng tải cần bao nhiêu mA?


  • Có dùng motor, relay, RF không?


✅ Bước 2: Chọn loại ổn áp phù hợp

  • 7805: ổn áp tuyến tính 5V, chịu dòng cao (≥1A), cần tản nhiệt.


  • AMS1117-5.0 / 3.3: nhỏ gọn, dòng trung bình (≤800mA).


  • LM317: điều chỉnh được áp ra (1.2V–37V).


  • Buck converter: hiệu suất cao, ít nhiệt, tốt cho pin Li-ion.


✅ Bước 3: Tính dòng tiêu thụ

  • Vi điều khiển: 10–50mA


  • Module RF: 50–100mA


  • Relay: 70–100mA


  • LED: 10–20mA/con


💡 Luôn cộng thêm 30% dự phòng → mạch an toàn hơn, ổn định hơn.




🔋 3. So sánh IC ổn áp thông dụng

IC

Áp ra

Dòng tối đa

Cần tản nhiệt?

Kích thước

Ghi chú

7805

5V

1A – 1.5A

TO-220

Tốt cho mạch nguồn công suất vừa

AMS1117-5.0

5V

800mA

Ít

SOT-223

Dùng cho mạch nhỏ, sensor, ESP8266

LM317

Tùy chỉnh

1.5A

TO-220

Phải gắn thêm 2 điện trở để chia áp

XL4015

Tùy chỉnh

5A

Module

Buck hiệu suất cao, cần tản nhiệt




⚙️ 4. Thiết kế mạch nguồn 5V chuẩn với 7805

📦 Thành phần:

  • Nguồn vào: 7–12V (adapter, pin, sạc dự phòng...)


  • IC ổn áp 7805


  • Tụ lọc đầu vào: 470uF – 1000uF


  • Tụ gốm 100nF đầu vào và đầu ra


  • Tụ đầu ra: 100uF – 470uF


  • Diode bảo vệ: 1N5819


  • LED báo nguồn + điện trở


🔁 Sơ đồ nguyên lý:

less

Sao chépChỉnh sửa

Lỗi giao diện: file 'snippets/shortcode-Adapter.bwt' không được tìm thấy -- Lỗi giao diện: file 'snippets/shortcode-1N5819.bwt' không được tìm thấy Lỗi giao diện: file 'snippets/shortcode-7805.bwt' không được tìm thấy Lỗi giao diện: file 'snippets/shortcode-Tụ.bwt' không được tìm thấy -- Lỗi giao diện: file 'snippets/shortcode-Tải.bwt' không được tìm thấy

                                |

                              LED + R



💡 Thêm 1N4007 hoặc 1N5819 bảo vệ ngược cực, diode schottky để giảm tổn hao áp.




🌐 5. Thiết kế mạch nguồn 3.3V với AMS1117

Ứng dụng: ESP8266, ESP32, sensor logic thấp.

📦 Thành phần:

  • IC AMS1117-3.3


  • Tụ 10uF (đầu vào + đầu ra)


  • Tụ gốm 100nF (lọc nhiễu cao tần)


  • Diode bảo vệ nếu cấp từ pin ngoài


📌 Tổng dòng tiêu thụ nên < 800mA. Nếu cao → dùng module buck.




🔁 6. Mạch chống nhiễu – ổn định tuyệt đối

Thành phần

Vị trí

Tác dụng

Tụ hóa lớn

Đầu vào 7805, 1117

Lọc nhiễu thấp tần, ổn định áp

Tụ gốm nhỏ 100nF

Gần chân Vout – GND

Lọc nhiễu cao tần, xung RF, digital

Cuộn cảm (10uH–100uH)

Nối giữa Vin – Vout

Giảm nhiễu EMI, bảo vệ cảm biến

Diode Schottky

Song song Vout – GND

Chống xung ngược từ tải (motor, relay…)

TVS diode

GND – Vout / Vin

Chống sốc điện do sét, tải biến thiên

🎯 Mạch càng ổn định → mạch logic, RF, truyền dữ liệu càng ít lỗi!




📐 7. Layout PCB mạch nguồn tối ưu

📌 Nguyên tắc:

  • Đường GND càng ngắn càng tốt → tránh vòng lặp nhiễu.


  • Đặt tụ lọc sát chân IC ổn áp.


  • Đặt diode bảo vệ ngay sau jack nguồn.


  • Đường Vout → tải cần rộng, ít rẽ ngoặt.


💡 Dùng copper pour (đổ lớp đồng) cho GND để giảm trở kháng.


🛠 8. Tự thiết kế mạch bằng EasyEDA

  1. Vẽ sơ đồ nguyên lý:


    • 7805 + tụ + LED báo + diode


  2. Chuyển sang PCB


  3. Bố trí linh kiện như nguyên tắc trên


  4. Xuất file Gerber hoặc in test trên giấy


📌 Mạch này dùng làm nguồn ổn định cho Arduino, ESP, sensor, RF module...




🧪 9. Mẹo kiểm tra & bảo trì mạch nguồn

  • Dùng đồng hồ số đo áp Vout: phải ổn định, không dao động quá ±0.1V


  • Sờ tay thấy IC nóng quá → kiểm tra dòng tải hoặc thêm tản nhiệt


  • Thêm diode nếu thấy mạch dễ reset khi bật relay


🎯 Gắn thêm LED báo nguồn giúp dễ chẩn đoán sự cố khi mạch không chạy.




📁 10. Tải miễn phí: File mạch nguồn mẫu + BOM + sơ đồ chân

Bạn sẽ nhận được:

  • File EasyEDA mạch nguồn 5V bằng 7805


  • BOM chi tiết: mã linh kiện, giá tham khảo


  • Layout PCB mẫu chuẩn in


  • Bản sơ đồ chân – giải thích từng linh kiện


📥 Link tải: Lỗi giao diện: file 'snippets/shortcode-Bạn.bwt' không được tìm thấy




🏁 Kết luận: Muốn mạch bền – phải bắt đầu từ nguồn

  • Một mạch điều khiển tốt mà nguồn không ổn định = sập, reset, cháy IC


  • Một mạch nguồn tốt là trái tim ổn định, giúp toàn bộ hệ thống hoạt động mượt mà.


✅ Hãy luyện thành thạo:

  • Thiết kế mạch nguồn chuẩn với 7805, AMS1117


  • Bổ sung tụ, diode, cuộn cảm đúng vị trí


  • Kiểm tra và test mạch nguồn kỹ càng trước khi cấp cho toàn hệ thống





📘 Bài tiếp theo:

🔎 “Mạch test nhanh linh kiện: Làm thế nào để biết con đó còn sống hay đã ‘hy sinh’?”

Bạn sẽ học:

  • Tự thiết kế mạch nhỏ để test transistor, diode, MOSFET…


  • Cách dùng đồng hồ số + LED để kiểm tra mà không cần tháo mạch


  • Thiết kế mạch “test bench” cực kỳ tiện cho người sửa mạch thường xuyên


👉 Đừng bỏ lỡ nếu bạn hay làm việc với linh kiện bóc mạch, mạch cũ!
