Tự tạo sơ đồ chân và đặc tính linh kiện từ thực nghiệm

Mở đầu: Khi datasheet không còn là cứu cánh duy nhất

Bạn có bao giờ cầm trong tay một linh kiện mà không tra được datasheet? Bạn tìm mã số trên Google, nhưng kết quả mơ hồ hoặc không có gì? Trong kho của bạn có hàng chục, hàng trăm con linh kiện đã mờ chữ, không rõ nguồn gốc?

Lúc đó, bạn không cần phải đầu hàng. Bởi vì vẫn còn một cách: tự thực nghiệm để xác định sơ đồ chân và đặc tính cơ bản của linh kiện.

Bài viết này sẽ hướng dẫn bạn một cách bài bản, dễ làm và không cần thiết bị đắt tiền, để tự tay xây dựng nên “datasheet cá nhân” cho từng linh kiện mồ côi.

---

1. Bước đầu tiên: Nhận dạng bằng mắt thường

Quan sát hình dáng vật lý:

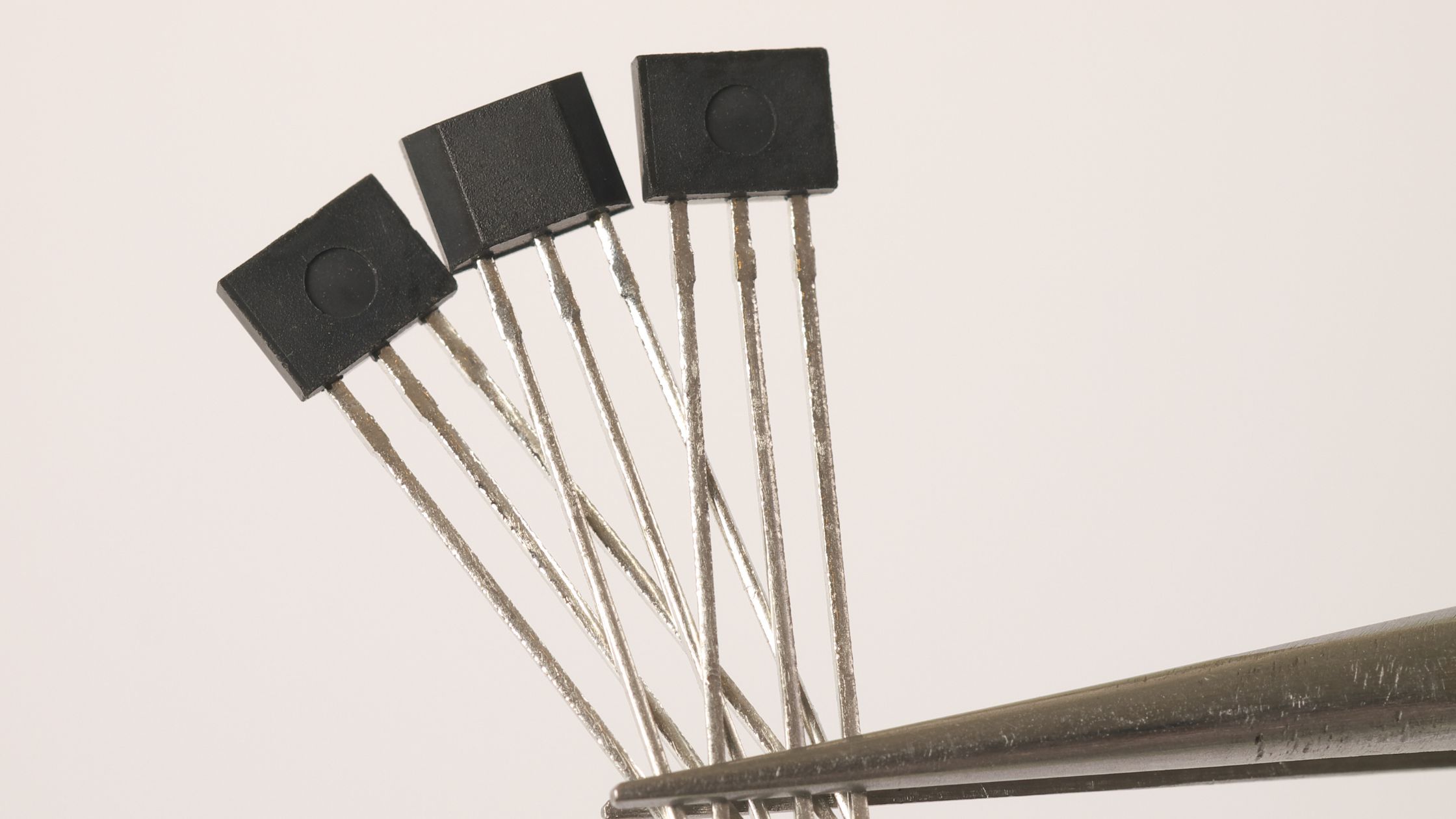

• TO-92 → có thể là transistor, zener, opto, sensor

• TO-220 → MOSFET, SCR, Triac, Regulator

• SMD → cần tra mã đặc biệt hoặc đo nhiều chiều

Đếm số chân:

• 2 chân → diode, zener, tụ, điện trở

• 3 chân → transistor, SCR, Triac, MOSFET, regulator

• 4+ chân → IC, opto, cảm biến, IC nguồn

📌 Mẹo: Ghi chú lại ngay mã in trên thân nếu còn nhìn thấy được.



---

2. Dùng đồng hồ đo để xác định loại linh kiện

Sử dụng đồng hồ vạn năng (ưu tiên loại kim hoặc số có chế độ diode):

a. Transistor:

• Dẫn như hai diode nối về Base (NPN) hoặc từ Base (PNP)

b. SCR:

• Không dẫn A–K

• Kích G–K → A–K bắt đầu dẫn

c. Triac:

• Kích Gate → dẫn hai chiều giữa MT1 – MT2

d. MOSFET:

• Dẫn D–S khi Gate có áp thích hợp

Lưu tất cả hiện tượng bạn đo được để phân tích tiếp theo.



---

3. Thử đo dòng và áp ngưỡng mở

Sử dụng:

• Nguồn 5V

• Biến trở hoặc điện trở tách dòng (1k – 10k)

• LED hoặc tải nhẹ

Ví dụ thực hành:

• Dùng biến trở để cấp dòng vào chân nghi là Base

• Khi LED bắt đầu sáng → đo điện áp tại chân đó = áp mở (Vbe, Vgs, Vgt...)

📌 Có thể dùng Arduino hoặc ESP để tạo xung kích và đo phản hồi điện áp.



---

4. Vẽ lại sơ đồ chân – theo cách bạn hiểu

Từ các phép đo, bạn xác định:

• Chân nào là cực điều khiển (B, G)

• Chân nào là cực nguồn và dòng tải (C–E, A–K, D–S)

Cách vẽ:

• Sử dụng biểu tượng chuẩn (đơn giản là ký hiệu bóng đèn, mũi tên diode)

• Ghi lại thứ tự chân nhìn từ mặt phẳng linh kiện

• Ghi rõ hướng dòng điện chạy qua (nếu biết)

---

5. Ghi lại đặc tính đo được theo bảng mẫu

Mã	Loại	Số chân	Pinout	Áp mở	Dòng kích	Ghi chú
???	NPN (suy đoán)	3	E–B–C	0.68V	5mA	Đã test bằng LED

Bảng này dần dần sẽ trở thành dữ liệu cá nhân quý giá cho bạn khi sửa mạch.



---

6. So sánh với linh kiện khác để xác định loại tương đương

Dùng bảng bạn vừa tạo:

• So dòng kích, điện áp mở, hình dáng

• Đối chiếu với datasheet các linh kiện phổ biến (C1815, 2N2222, IRF540N…)

Nếu tương đương → dùng thay thế tạm thời khi không có hàng chính xác

📌 Nhớ ghi chú lại: "Thử dùng thay C945 – hoạt động ổn định trong mạch tín hiệu"



---

7. Xây dựng sơ đồ kiểm tra chuẩn hóa

Khi bạn kiểm tra 10–20 con linh kiện khác nhau, hãy bắt đầu:

• Dùng 1 mạch kiểm chuẩn: đèn LED, điện trở, nguồn 5–12V

• Cắm linh kiện vào test socket

• Đo một lần duy nhất và ghi lại toàn bộ kết quả theo quy trình

Bạn sẽ rút ngắn thời gian thử và tăng độ chính xác.



---

8. Chia sẻ hoặc lưu trữ – đừng để kiến thức bay mất

• Ghi lại lên Google Sheet

• Chụp ảnh từng bước đo, lưu trên Drive hoặc album điện thoại

• Nếu rảnh, quay video → lưu lại hoặc chia sẻ cho nhóm kỹ thuật

📌 Kiến thức càng chia sẻ – bạn càng nhớ lâu và giúp được nhiều người hơn



---

9. Câu chuyện thật: kỹ sư F0, linh kiện không tên và bản thiết kế thành công

Anh Nam – sinh viên mới tốt nghiệp – được giao sửa bo nguồn của máy in cũ. Trên mạch có một con linh kiện 3 chân, không mã số.

Anh:

• Dùng đồng hồ đo: thấy dẫn như transistor NPN

• Dùng biến trở: xác định dòng mở 4mA, Vbe = 0.65V

• So với datasheet C1815 → tương đồng

• Dùng thử C1815 thay thế → mạch chạy ổn định 3 tháng không lỗi

Từ đó, anh tạo sổ tay ghi lại hơn 50 con linh kiện không tên – và trở thành người kiểm tra đầu vào linh kiện cho cả phòng kỹ thuật.



---

10. Kết: Tự tin với mọi linh kiện dù không rõ nguồn gốc

Bạn không cần phải biết tất cả mã số. Điều bạn cần là:

• Biết đo đúng

• Ghi nhớ kỹ

• Phân tích logic

Tự tạo sơ đồ chân và đặc tính từ thực nghiệm không chỉ giúp bạn giải mã linh kiện cũ – mà còn giúp bạn nâng cao tay nghề, tư duy kỹ thuật và kỹ năng phân tích.

Khi bạn hiểu linh kiện bằng chính tay mình đo – bạn làm chủ nó hoàn toàn!



---
