🧩 Từ dữ liệu linh kiện đến bản vẽ mạch – quy trình thiết kế như kỹ sư



---

🎯 Mở đầu: Biết linh kiện là một chuyện – biết “ghép” chúng mới là kỹ sư

Bạn có từng nghĩ:

• “Mình biết con này là MOSFET, con kia là diode… nhưng làm sao để kết nối chúng thành mạch hoàn chỉnh?”


• “Mình lắp theo sơ đồ có sẵn thì được, chứ tự vẽ mạch thì bó tay!”


• “Mình có ý tưởng mạch, nhưng không biết bắt đầu từ đâu?”


👉 Vấn đề nằm ở quy trình biến dữ liệu linh kiện thành bản vẽ mạch logic – tối ưu – hoạt động ổn định.

Bài viết này sẽ giúp bạn:

• Biến thông số linh kiện thành các khối chức năng trong mạch.


• Lập sơ đồ nguyên lý điện tử theo tư duy của kỹ sư thiết kế.


• Tạo sơ đồ mạch đẹp, dễ hiểu, dễ thực hiện.


---

🧠 1. Tư duy thiết kế: Từ chức năng → chọn linh kiện → ghép khối mạch

✅ Bước 1: Xác định mục đích mạch

• Làm gì? (VD: nguồn 5V, điều khiển LED, khuếch đại âm thanh...)


• Dạng tín hiệu? (Analog, Digital, AC, DC?)


✅ Bước 2: Tách thành các khối chức năng

• Mỗi chức năng là một module: nguồn – xử lý – điều khiển – ngõ ra.


✅ Bước 3: Chọn linh kiện cho từng khối

• Dựa trên điện áp, dòng, tốc độ, loại tín hiệu.


• Tra datasheet, bảng mã → chọn linh kiện phù hợp.


📌 Kỹ sư thiết kế không bao giờ “cắm đại” → họ tư duy theo khối chức năng.



---

🧩 2. Ví dụ thực tế: Thiết kế mạch điều khiển LED từ vi điều khiển

Yêu cầu:

• Dùng Arduino để bật/tắt LED 12V công suất lớn.


Tách khối:

Khối	Linh kiện đề xuất	Lý do chọn
Vi điều khiển	Arduino UNO (5V logic)	Có sẵn GPIO, dễ lập trình
Công tắc công suất	IRLZ44N (logic-level MOSFET)	Điều khiển trực tiếp bằng tín hiệu 5V
Bảo vệ	Diode chống ngược (1N5819)	Bảo vệ MOSFET khỏi điện áp hồi tiếp
Ngõ ra	LED + điện trở hạn dòng	LED 12V thường cần dòng ổn định

🎯 Chỉ cần ghép 4 khối → thành mạch hoàn chỉnh.

📌 Mẹo: Vẽ từng khối riêng, kiểm tra xong rồi nối các khối bằng “logic điện”.



---

🧰 3. Cách sử dụng datasheet để thiết kế mạch

Tra thông số quan trọng:

• Điện áp hoạt động (Vmax/Vmin)


• Dòng tải tối đa (Ic, Id...)


• Ngưỡng điều khiển (Vgs, Vbe...)


• Tốc độ phản ứng (Slew rate, Switching speed)


Dùng thông tin để:

• Tính toán trở hạn dòng, thời gian đáp ứng.


• Kiểm tra sự tương thích giữa các linh kiện.


💡 Ví dụ:

• MOSFET có Vgs(th) = 2.5V → hoạt động tốt với logic 3.3V.


• Transistor với Ic max = 100mA → chỉ dùng cho LED, không dùng cho relay.




---

🗺 4. Lập sơ đồ nguyên lý – vẽ mạch bằng phần mềm

Phần mềm gợi ý:

Tên	Miễn phí?	Ưu điểm
EasyEDA	✅	Online, có thư viện sẵn, dễ dùng
Proteus	❌ (dùng bản crack)	Mô phỏng trực tiếp, phổ biến trong đào tạo
KiCad	✅	Mạnh mẽ, chuẩn công nghiệp
Fritzing	✅	Giao diện thân thiện, mô tả breadboard

Các bước:

1. Vẽ sơ đồ nguyên lý (schematic).


2. Kết nối các chân theo đúng logic tín hiệu.


3. Kiểm tra sơ đồ chân (pinout) theo datasheet.


4. Gán giá trị: điện trở, tụ, diode, MOSFET...


📌 Tập trung vào tính logic & rõ ràng, không cần vẽ đẹp ngay từ đầu.



---

🧮 5. Tính toán tham số trước khi chạy mạch

• Dòng qua LED:
  VD: LED 12V, cần 100mA → chọn IRLZ44N chịu >1A → OK


• Điện trở hạn dòng cho base transistor:
  Tính Rb = (Vcc – Vbe) / Ib
  Với Vbe = 0.7V, Ib = Ic / hFE


• Nhiệt tỏa công suất:
  Pd = Vds × Id (cho MOSFET)


🎯 Mạch tốt không phải nhiều linh kiện mà là được tính đúng – thiết kế chuẩn.

---

📐 6. Kiểm tra chéo – tránh sai sót trước khi in mạch

• Xác minh lại sơ đồ chân từng linh kiện.


• Mô phỏng mạch nếu có công cụ.


• Kiểm tra xem tín hiệu từ khối này có đủ điều kiện điều khiển khối kia không.


📌 Đừng vội in mạch khi chưa test sơ đồ nguyên lý ít nhất 2 lần.



---

📦 7. Ghi chú & đóng gói dự án đúng cách

• Lưu lại file schematic, BOM (danh sách linh kiện).


• Ghi rõ: thông số, vị trí linh kiện, ghi chú đặc biệt.


• Lưu datasheet các linh kiện dùng trong dự án.


💡 Sau này bạn sửa mạch hoặc nâng cấp sẽ tiết kiệm hàng giờ đồng hồ!



---

🧠 8. Tư duy nâng cao: Thiết kế theo tiêu chuẩn công nghiệp

• Không dùng linh kiện “lạ” hoặc khó kiếm.

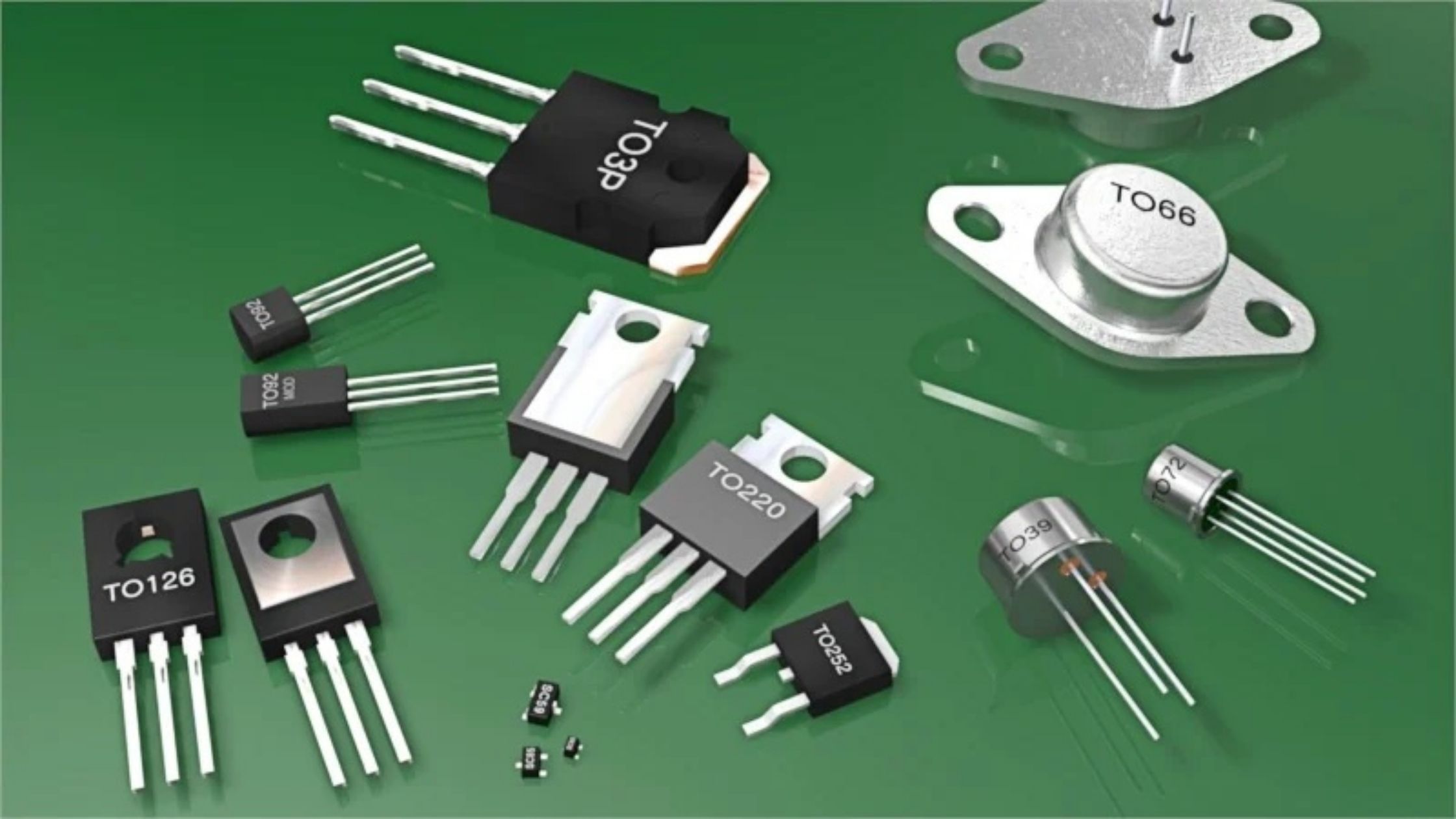

• Dùng sơ đồ chân phổ biến (TO-92, TO-220, SOT23…).


• Đảm bảo an toàn điện áp – cách ly nếu cần (opto, relay).


• Để sẵn “khe mở rộng” cho mạch: đầu ra, input phụ.


🎯 Tư duy này giúp bạn đi xa hơn – làm ra mạch dễ lắp – dễ sửa – dễ mở rộng.



---

🧩 9. Tải miễn phí tài liệu mẫu: “Từ ý tưởng đến sơ đồ mạch – file ví dụ thực tế”

Bạn sẽ nhận được:

• File thiết kế mạch điều khiển LED bằng MOSFET từ Arduino.


• Bản vẽ schematic, BOM, hướng dẫn chọn linh kiện.


• File EasyEDA, Proteus hoặc PDF.


📥 Link tải: Lỗi giao diện: file 'snippets/shortcode-Bạn.bwt' không được tìm thấy



---

🏁 Kết luận: Từ đọc mã → đến thiết kế mạch – hành trình của kỹ sư thực thụ

Bạn không còn là người “lắp ráp theo mẫu”.
Bạn là người có thể:

• Biết chọn đúng linh kiện.


• Hiểu chức năng từng khối mạch.


• Thiết kế sơ đồ nguyên lý từ ý tưởng ban đầu.


✅ Đó là bước chuyển mình từ thợ → kỹ sư thiết kế thực thụ.



---
