Từ chỉ số đến ứng dụng thực tiễn: Hiểu linh kiện để thiết kế mạch đỉnh cao

Thứ Hai, 28/04/2025 Huỳnh Chí Diễn

Nội dung bài viết

🔬 Từ chỉ số đến ứng dụng thực tiễn: Hiểu linh kiện để thiết kế mạch đỉnh cao

📌 Mở đầu: Biết linh kiện là chưa đủ – phải hiểu để dùng đúng!

Bạn có thể:

Nhìn mã là biết: IRF540 = MOSFET N kênh công suất.
Đo chân là biết con nào là Gate, Drain, Source.
Kiểm tra là biết nó còn sống hay đã "hy sinh".

👉 Nhưng bạn có thực sự biết khi nào nên dùng linh kiện đó?
👉 Hay khi thiết kế mạch, bạn vẫn làm theo mẫu, copy-cắt-dán mà không hiểu sâu?

Hiểu linh kiện ở cấp độ ứng dụng thực tiễn là yếu tố biến bạn từ người "biết lắp mạch" thành người "biết thiết kế mạch" – và đây là điều phân biệt người làm nghề bình thường với kỹ sư giỏi.

Bài viết này sẽ giúp bạn:

Nắm nguyên lý ứng dụng của các linh kiện phổ biến.
Biết cách chọn đúng linh kiện cho mục đích thiết kế.
Hiểu vì sao có những linh kiện giống nhau… nhưng chỉ một loại phù hợp!

🧠 1. Tư duy “ngược” khi thiết kế mạch: Bắt đầu từ chức năng

Khi thiết kế mạch, đừng bắt đầu từ linh kiện.

✅ Hãy bắt đầu từ mục đích mạch cần làm gì:

Khuếch đại tín hiệu?
Điều khiển công suất?
Chỉnh lưu điện?
Ổn áp nguồn?

➡️ Sau đó mới đi đến:

Chọn loại linh kiện phù hợp.
Chọn tham số đúng (áp, dòng, hệ số, tốc độ...).

🔌 2. Chọn diode: Đừng chỉ chọn loại “rẻ nhất”

Tình huống	Linh kiện nên dùng	Vì sao
Chỉnh lưu nguồn AC	1N4007, MUR460	Chịu áp cao, dòng lớn
Bảo vệ ngược cực, chống xung	Diode Schottky, Zener	Phản hồi nhanh, áp ngược cố định
Chuyển mạch tốc độ cao	1N4148	Thời gian hồi phục nhanh (nanosecond)

🎯 Đừng dùng 1N4007 cho mạch tốc độ cao – nó quá chậm, gây trễ hoặc lỗi mạch!

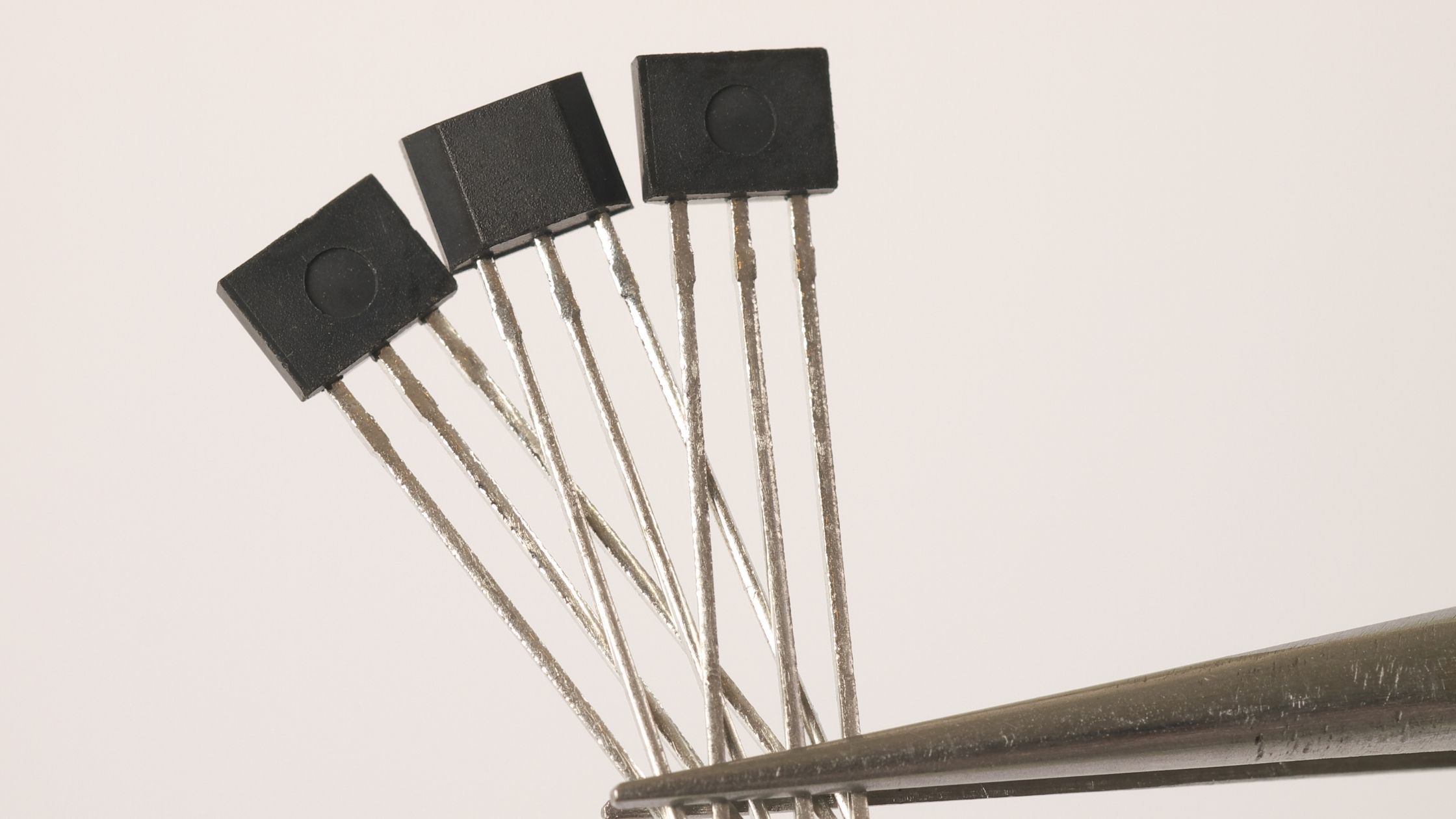

⚡ 3. Chọn transistor – MOSFET: Kỹ năng sống còn

Khi nào dùng transistor thường?

Khuếch đại tín hiệu nhỏ.
Điều khiển thiết bị nhỏ (LED, relay…).

Khi nào cần MOSFET?

Điều khiển tải lớn (motor, nguồn).
Mạch PWM, mạch xung tần số cao.

So sánh nhanh	Transistor	MOSFET
Điều khiển	Bằng dòng (Base)	Bằng áp (Gate)
Dòng tối đa	Thấp – trung bình	Trung – cao
Tốc độ đóng/ngắt	Trung bình	Rất cao
Ứng dụng	Tín hiệu, relay, led	PWM, motor, inverter, LED

💡 Dùng IRLZ44N nếu điều khiển trực tiếp từ vi điều khiển 5V – vì Gate kích thấp!

🔋 4. Chọn IC ổn áp – đừng nhầm giữa 7805 và AMS1117!

IC 78xx:

Loại tuyến tính.
Ổn định đầu ra cố định (5V, 12V...).
Chịu tải lớn, tỏa nhiệt nhiều → cần tản nhiệt.

AMS1117:

Gọn, ít tỏa nhiệt, nhưng dòng tải nhỏ hơn.
Dễ dùng cho board nhỏ, sensor.

💡 Dùng 7805 cho mạch công suất, AMS1117 cho mạch nhỏ, tín hiệu logic.

🧪 5. Op-Amp: Không chỉ khuếch đại, còn là "não" của mạch

Nhiều người nghĩ Op-Amp chỉ để khuếch đại tín hiệu – nhưng thực ra còn hơn thế:

Ứng dụng:

So sánh tín hiệu.
Điều khiển hồi tiếp.
Dao động tạo sóng.
Mạch PID điều khiển.

Chọn Op-Amp:

LM358 – đơn giản, dễ dùng.
TL072 – tín hiệu âm thanh.
OPA2134 – audio hi-end.

📌 Hãy xem điện áp nguồn, độ lợi (gain), tốc độ slew rate… khi chọn Op-Amp phù hợp.

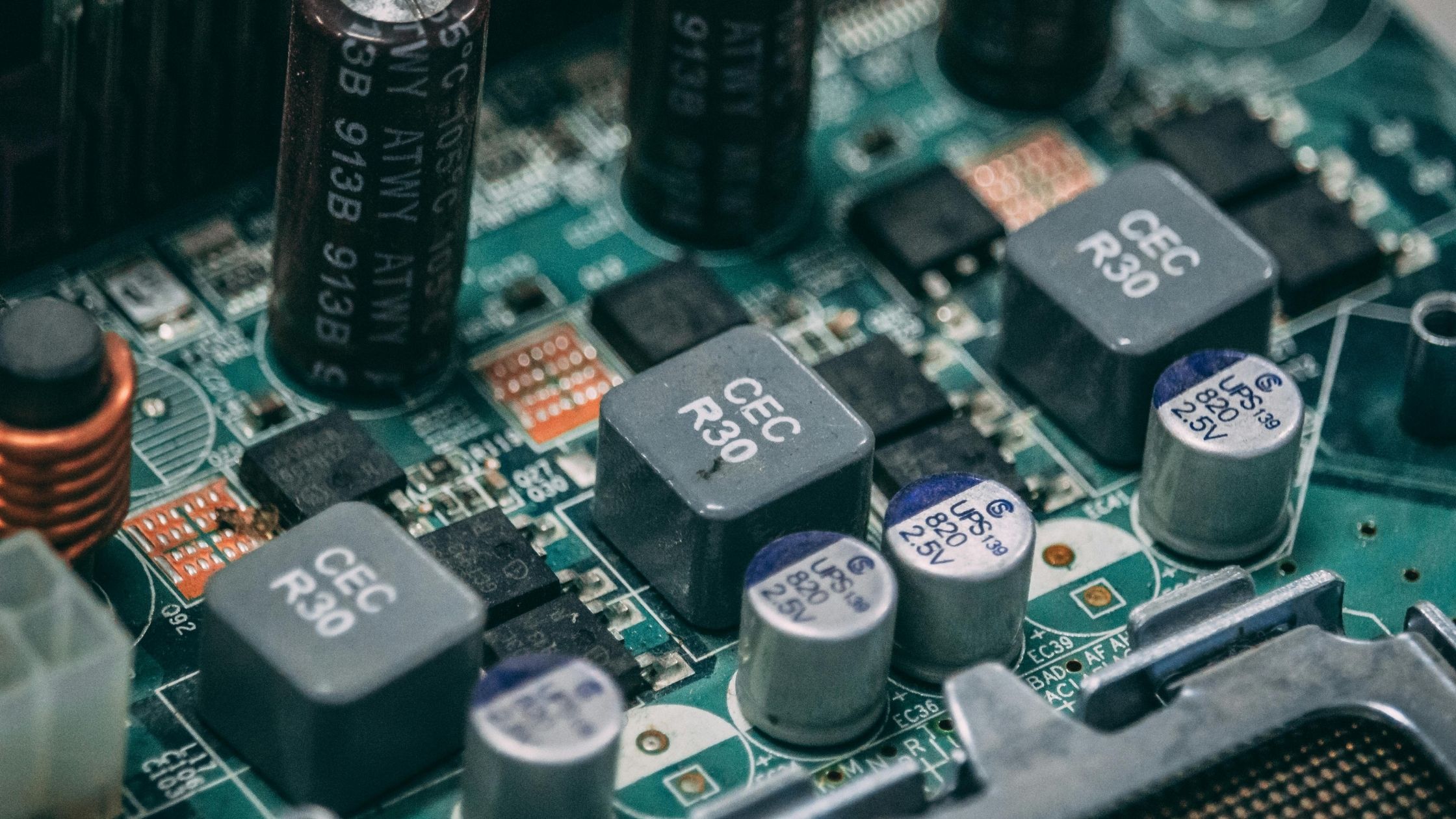

🧰 6. Chọn tụ – sai là mạch không chạy!

Tụ có hàng chục loại: gốm, hóa, tantalum, film...

Tình huống	Tụ phù hợp	Lý do
Lọc nguồn xung	Tụ hóa 100uF – 470uF	Dung lượng lớn, giảm nhiễu xung
Ghép tín hiệu AC	Tụ không phân cực 104, 224	Không gây lệch áp
Lọc tần cao	Tụ gốm nhỏ (10nF – 100nF)	Phản hồi nhanh, ít nhiễu

💡 Đừng cắm nhầm tụ hóa vào mạch tín hiệu AC → gây méo sóng, hư mạch.

🧠 7. Kết hợp linh kiện để xử lý tình huống thực tế

Ví dụ:

Bạn muốn bật motor 12V bằng vi điều khiển 3.3V:
- Vi điều khiển → Transistor nhỏ → kích MOSFET → motor.
- Kèm diode chống ngược dòng + tụ lọc nhiễu.
Bạn cần đo dòng qua tải bằng Op-Amp:
- Dùng shunt resistor → khuếch đại chênh lệch bằng INA219.

🎯 Một thiết kế tốt không nằm ở việc dùng linh kiện xịn – mà ở việc dùng đúng linh kiện, đúng vị trí, đúng logic.

📋 8. Checklist chọn linh kiện thiết kế mạch

Mạch cần làm gì? (chức năng)
Dòng điện tối đa? (tải)
Nguồn cấp bao nhiêu Volt?
Có cần điều khiển tốc độ/tần số?
Mạch cần chống nhiễu không?
Có không gian lắp tản nhiệt?
Linh kiện có dễ kiếm, thay thế?

💡 Lập bảng tiêu chí trước khi chọn linh kiện giúp bạn không rối, không lắp sai!

❌ Lỗi thường gặp khi chọn linh kiện thiết kế

Dùng transistor thay vì MOSFET cho tải lớn → cháy nhanh.
Chọn Op-Amp không đúng điện áp nguồn → méo tín hiệu.
Bỏ qua tốc độ hồi phục diode trong mạch xung → lỗi bất thường.
Chọn tụ hóa cho tín hiệu AC → mạch hoạt động sai.
Lấy linh kiện theo “mẫu sẵn” mà không hiểu rõ → không tùy biến được khi mạch có yêu cầu riêng.
