Transistor vs MOSFET: Khi Nào Dùng Loại Nào Trong Điều Khiển Tải?

Mở bài: Nhìn giống nhau, nhưng chọn sai là… trả giá!

Khi thiết kế mạch điều khiển LED, relay, mô-tơ hay các tải điện tử khác, rất nhiều người thường phân vân giữa Transistor BJT và MOSFET. Nhìn bên ngoài, hai linh kiện này có thể khá giống nhau, đều có 3 chân và đều dùng để điều khiển dòng điện. Nhưng thực tế, nguyên lý hoạt động của chúng lại rất khác.

Nếu chọn sai linh kiện, mạch có thể bị nóng, chạy yếu, đóng ngắt không ổn định, thậm chí cháy linh kiện hoặc hỏng tải. Vì vậy, hiểu rõ sự khác nhau giữa Transistor và MOSFET sẽ giúp bạn chọn đúng linh kiện, thiết kế mạch ổn định hơn và tránh lãng phí thời gian sửa lỗi.

1. Transistor và MOSFET là gì?

Transistor BJT là gì?

Transistor BJT là viết tắt của Bipolar Junction Transistor. Đây là linh kiện bán dẫn điều khiển bằng dòng điện, thường có 3 chân gồm: Base, Collector và Emitter.

Transistor BJT phổ biến nhất gồm hai loại là NPN và PNP. Trong mạch điện tử, BJT thường được dùng để khuếch đại tín hiệu hoặc đóng ngắt các tải nhỏ đến trung bình như LED, relay nhỏ, loa mini.

MOSFET là gì?

MOSFET là viết tắt của Metal-Oxide-Semiconductor Field-Effect Transistor. Khác với BJT, MOSFET là linh kiện điều khiển bằng điện áp, có 3 chân gồm: Gate, Drain và Source.

MOSFET thường được chia thành hai loại chính là N-channel và P-channel. Trong các mạch điều khiển tải, đặc biệt là tải dòng lớn hoặc cần chuyển mạch nhanh, MOSFET thường được ưu tiên vì hiệu suất cao và tổn hao thấp.

Nói đơn giản: BJT điều khiển bằng dòng, còn MOSFET điều khiển bằng điện áp.

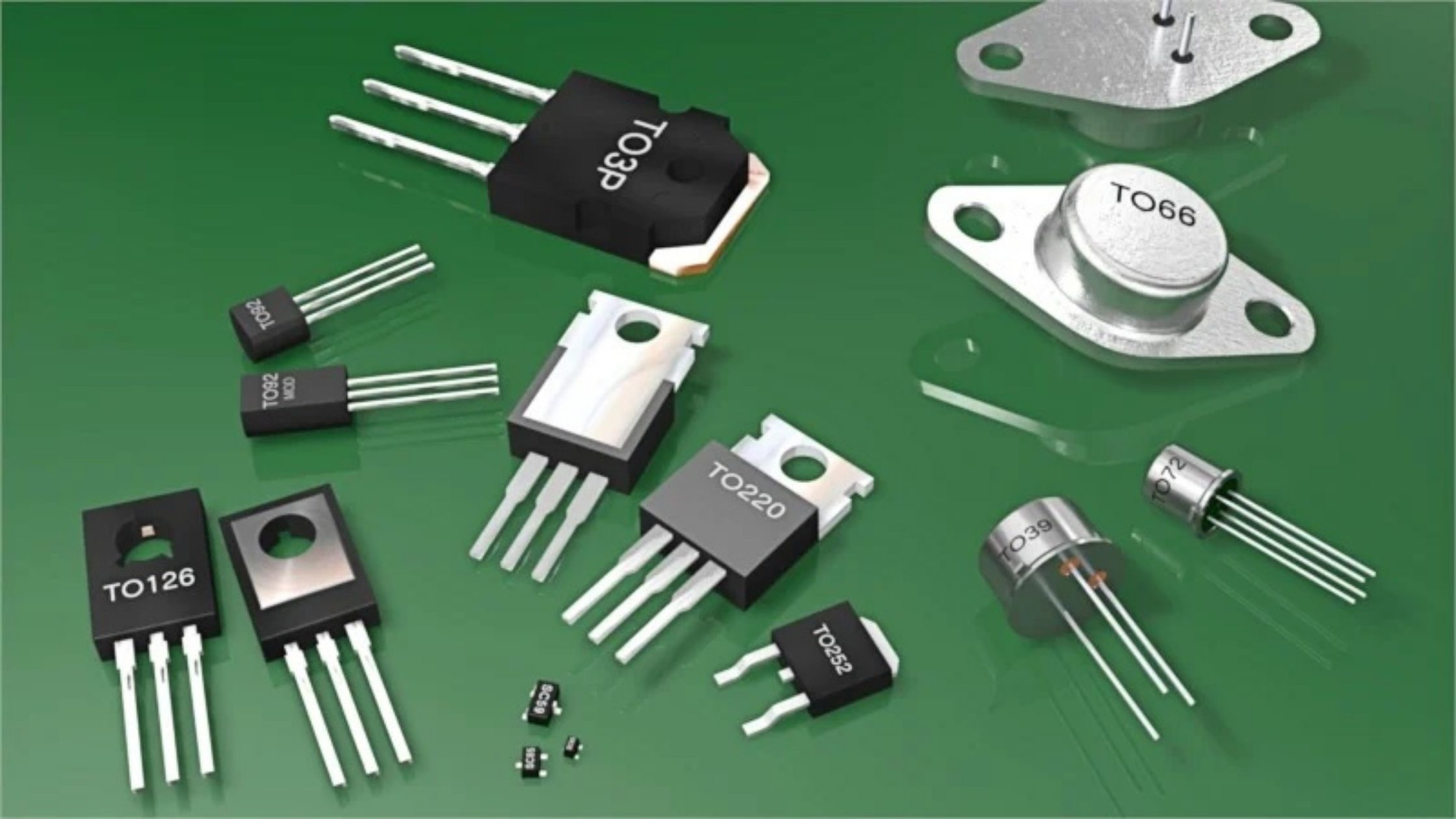

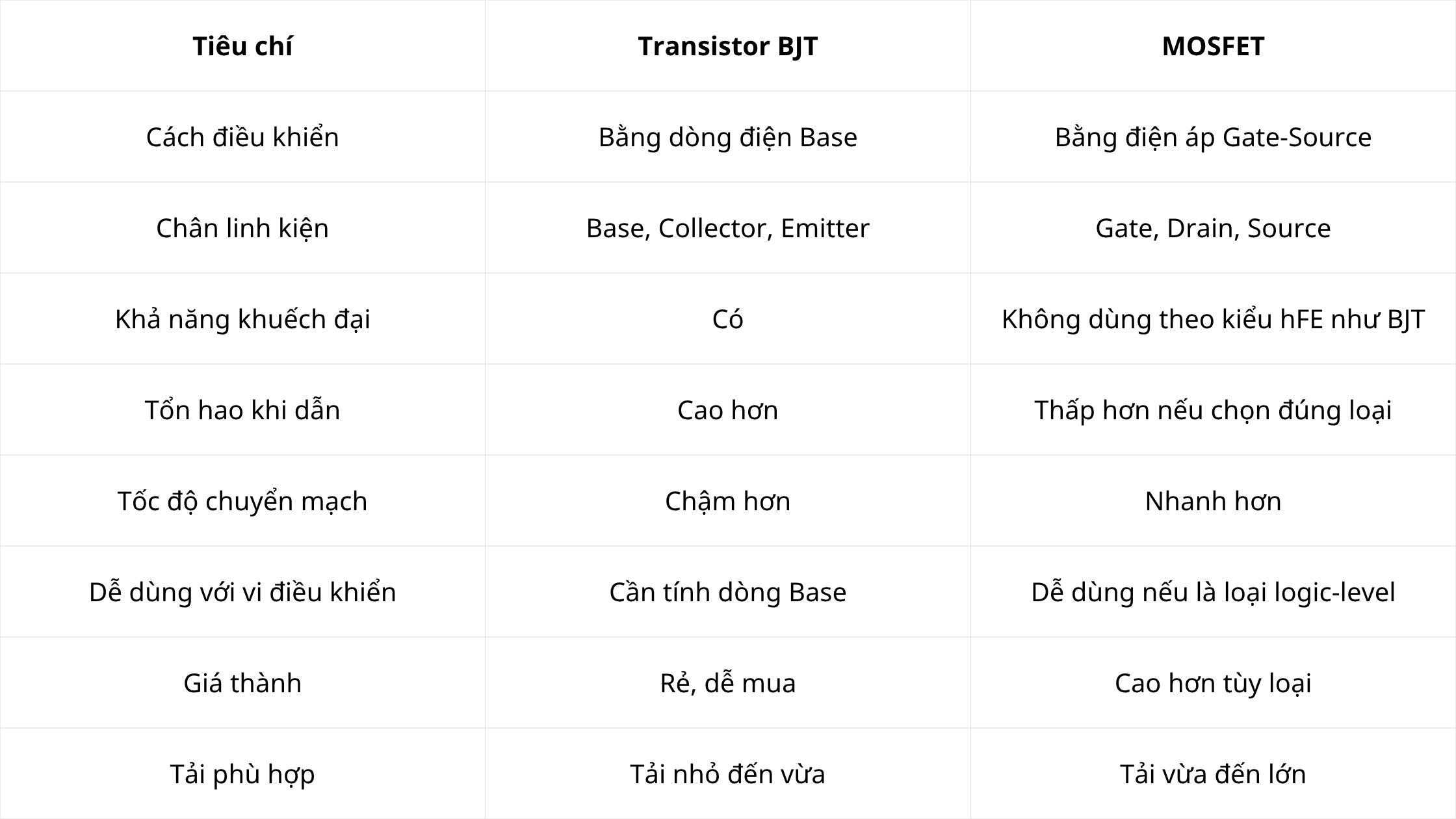

2. Bảng so sánh Transistor và MOSFET

Bảng trên cho thấy, nếu chỉ điều khiển tải nhỏ thì transistor BJT vẫn rất phù hợp. Nhưng với tải lớn, cần hiệu suất cao hoặc điều khiển bằng Arduino, ESP32, STM32… thì MOSFET thường là lựa chọn tốt hơn.

3. Nguyên lý hoạt động của Transistor và MOSFET

Nguyên lý hoạt động của Transistor BJT

Transistor BJT hoạt động theo nguyên lý dòng nhỏ điều khiển dòng lớn. Khi có dòng điện đi vào chân Base, transistor sẽ cho dòng lớn hơn chạy từ Collector sang Emitter.

Ví dụ, nếu transistor có hệ số khuếch đại hFE = 100 và dòng Base là 10mA, thì về lý thuyết dòng Collector có thể đạt khoảng 1A. Tuy nhiên, trong thực tế còn phụ thuộc vào loại transistor, tải, điện áp nguồn và cách thiết kế mạch.

Có thể hình dung BJT giống như một chiếc van nước tay quay. Muốn mở van, bạn phải dùng lực tác động liên tục. Tương tự, muốn BJT dẫn điện, bạn cần cấp dòng vào chân Base.

Nguyên lý hoạt động của MOSFET

MOSFET hoạt động theo nguyên lý điện áp điều khiển dòng điện. Khi điện áp giữa chân Gate và Source đủ lớn, MOSFET sẽ cho dòng điện chạy từ Drain sang Source.

Điểm hay của MOSFET là chân Gate gần như không tiêu thụ dòng điện liên tục như Base của BJT. Vì vậy, MOSFET rất phù hợp cho các mạch cần tiết kiệm năng lượng hoặc điều khiển bằng vi điều khiển.

Có thể hình dung MOSFET giống như một van điện tử. Chỉ cần cấp đúng mức điện áp điều khiển, van sẽ mở và cho dòng điện đi qua.

4. Khi nào nên dùng Transistor?

Transistor BJT phù hợp với các mạch điều khiển tải nhỏ đến trung bình, không yêu cầu tốc độ chuyển mạch quá cao và không cần tối ưu hiệu suất quá nhiều.

Bạn nên dùng transistor trong các trường hợp như: điều khiển LED đơn, relay nhỏ 5V hoặc 12V, loa mini, còi báo, mạch khuếch đại tín hiệu âm thanh hoặc các mạch điện tử cơ bản.

Ví dụ, khi cần đóng ngắt relay 5V hoặc 12V, bạn có thể dùng các transistor NPN thông dụng như 2N2222, S8050, BC337. Với các mạch khuếch đại tín hiệu analog như micro hoặc âm thanh nhỏ, BJT cũng là lựa chọn rất phổ biến.

Ưu điểm của transistor là rẻ, dễ tìm, dễ mua và dễ dùng trong các mạch cơ bản. Tuy nhiên, nhược điểm là cần dòng điều khiển ở chân Base, tổn hao cao hơn MOSFET và không tối ưu khi dùng cho tải dòng lớn.

Tóm lại: tải nhỏ, mạch đơn giản, cần tiết kiệm chi phí thì dùng transistor là hợp lý.

5. Khi nào nên dùng MOSFET?

MOSFET phù hợp với các mạch điều khiển tải dòng lớn, cần đóng ngắt nhanh, tổn hao thấp hoặc điều khiển trực tiếp bằng vi điều khiển như Arduino, ESP32, STM32.

Bạn nên dùng MOSFET khi điều khiển LED công suất 12V, mô-tơ DC, bơm mini, quạt DC, dây điện trở nhiệt, module công suất hoặc các tải cần dòng từ vài ampe trở lên.

Ví dụ, để điều khiển LED công suất 12V, có thể dùng MOSFET logic-level như IRLZ44N hoặc IRL540N. Với mô-tơ DC dòng 5A, có thể dùng các loại như IRF540N, STP55NF06L hoặc những MOSFET có thông số dòng và điện trở dẫn phù hợp.

Ưu điểm lớn nhất của MOSFET là tổn hao thấp, hiệu suất cao, tốc độ chuyển mạch nhanh và dễ điều khiển bằng tín hiệu điện áp. Tuy nhiên, khi chọn MOSFET cần chú ý loại thường và loại logic-level, vì không phải MOSFET nào cũng bật hoàn toàn với tín hiệu 3.3V hoặc 5V.

Tóm lại: tải lớn, dùng MCU điều khiển, cần hiệu suất cao thì nên ưu tiên MOSFET logic-level.

6. Những lỗi phổ biến khi dùng sai Transistor và MOSFET

Dùng transistor để đóng tải lớn

Một lỗi rất thường gặp là dùng transistor BJT cho mô-tơ, LED công suất lớn hoặc tải dòng cao. Khi dòng tải vượt quá khả năng chịu đựng, transistor sẽ nóng, sụt áp nhiều, hoạt động không ổn định và có thể bị cháy.

Dùng MOSFET thường với vi điều khiển 3.3V hoặc 5V

Không phải MOSFET nào cũng phù hợp để điều khiển trực tiếp bằng Arduino, ESP32 hoặc các vi điều khiển điện áp thấp. Nhiều MOSFET cần điện áp Gate khoảng 10V mới dẫn hoàn toàn. Nếu chỉ cấp 3.3V hoặc 5V, MOSFET có thể dẫn không hết, làm tải yếu, MOSFET nóng và mạch hoạt động chập chờn.

Nhầm chân G-D-S với B-C-E

BJT và MOSFET đều có 3 chân nhưng thứ tự chân không giống nhau. Transistor có Base – Collector – Emitter, còn MOSFET có Gate – Drain – Source. Nếu lắp nhầm chân, mạch có thể không chạy, chạy sai hoặc làm hỏng linh kiện.

Vì vậy, trước khi lắp mạch, nên tra datasheet để kiểm tra đúng chân và đúng thông số linh kiện.

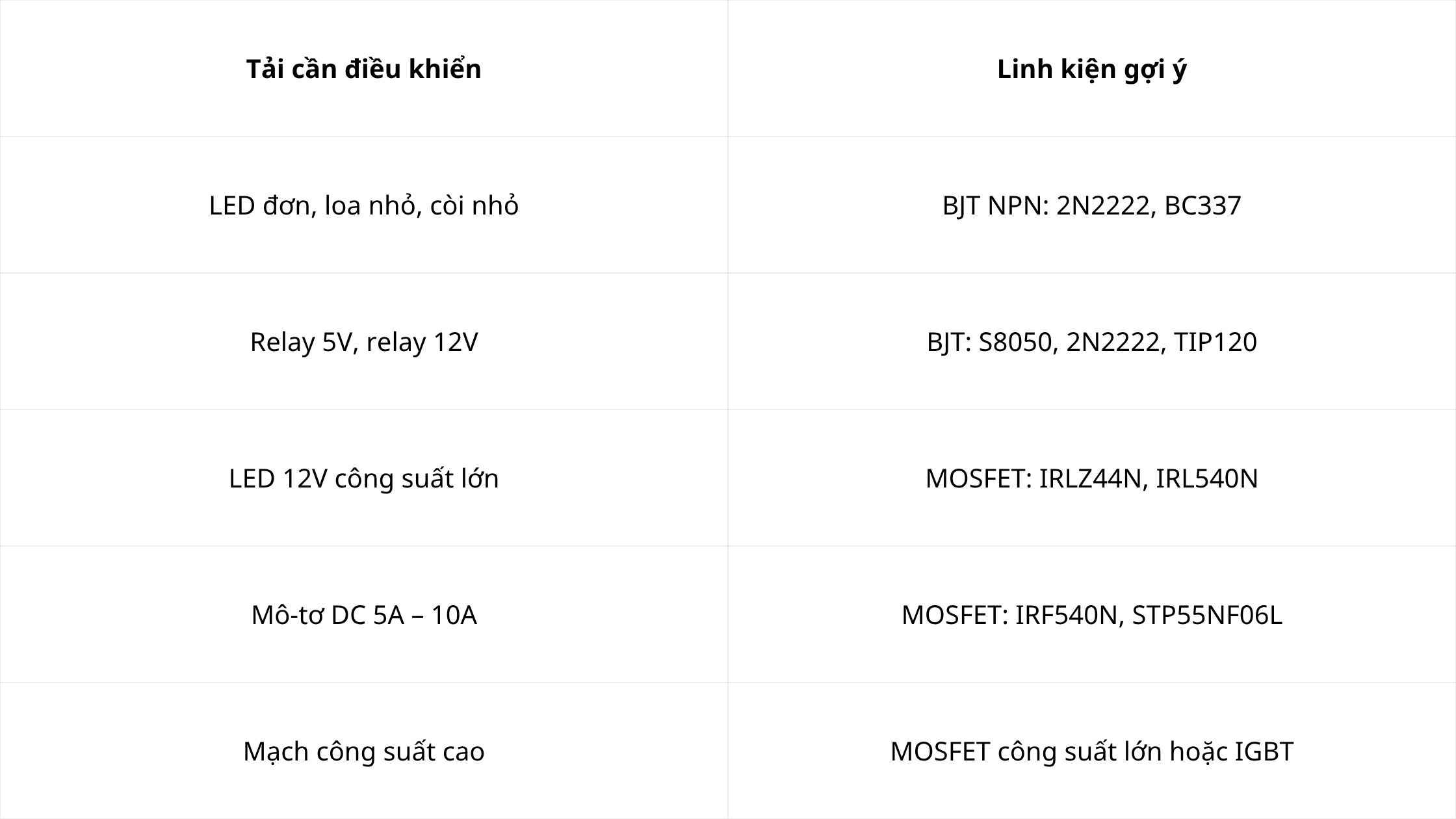

7. Bảng gợi ý chọn linh kiện điều khiển tải

Bảng này chỉ mang tính gợi ý. Khi chọn linh kiện thực tế, bạn vẫn cần xem thêm các thông số như dòng chịu tải, điện áp chịu đựng, công suất tản nhiệt, điện trở dẫn Rds(on) và điện áp điều khiển Gate.

8. Cách kiểm tra Transistor và MOSFET bằng đồng hồ số

Cách kiểm tra transistor

Để kiểm tra transistor bằng đồng hồ số, bạn có thể chuyển đồng hồ sang thang diode. Sau đó đo giữa chân Base với Collector và Base với Emitter.

Với transistor còn tốt, thường sẽ có một chiều dẫn và chiều ngược lại không dẫn. Nếu đo thấy chập hoàn toàn hoặc không dẫn ở cả hai chiều bất thường, transistor có thể đã bị hỏng.

Cách kiểm tra MOSFET

Với MOSFET, có thể kiểm tra sơ bộ bằng cách nạp điện vào chân Gate, sau đó đo giữa Drain và Source. Khi Gate được nạp điện, MOSFET có thể dẫn. Khi xả Gate, đo lại thì MOSFET không còn dẫn.

Tuy nhiên, đây chỉ là cách kiểm tra nhanh. Với các mạch công suất hoặc yêu cầu chính xác, nên tra datasheet và kiểm tra bằng mạch thử phù hợp.

9. Kết luận: Chọn đúng linh kiện, mạch mới chạy ổn định

Cả Transistor BJT và MOSFET đều là linh kiện quan trọng trong mạch điều khiển tải. Tuy nhiên, mỗi loại có nguyên lý hoạt động, ưu điểm và giới hạn riêng. Nếu chọn sai, bạn có thể mất nhiều thời gian sửa lỗi, làm nóng mạch, cháy linh kiện hoặc khiến thiết kế hoạt động không như mong muốn.

Có thể nhớ nhanh như sau:

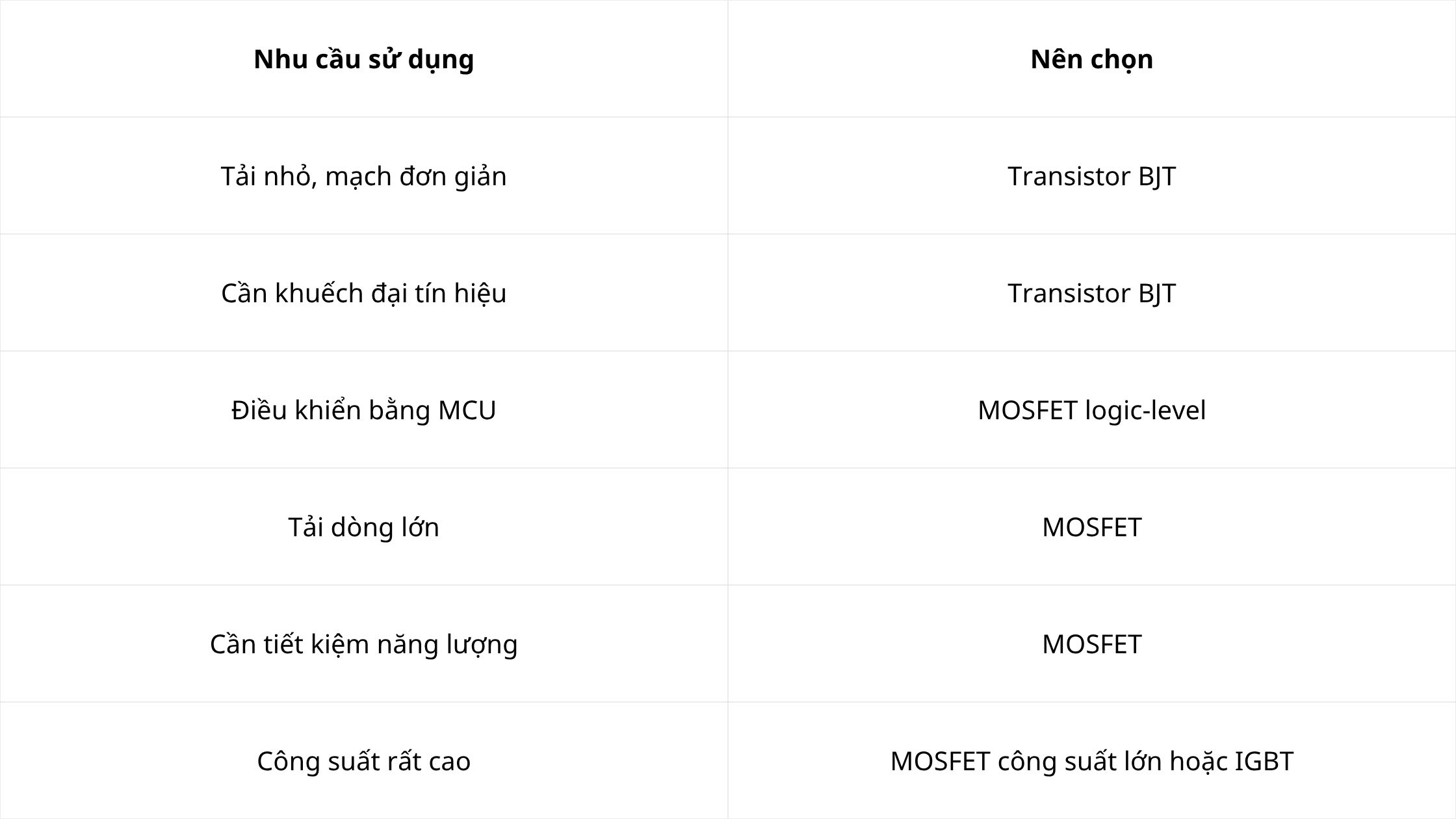

Nhớ kỹ: Dòng nhỏ thì dùng transistor, tải lớn và cần hiệu suất cao thì ưu tiên MOSFET. Chọn đúng linh kiện ngay từ đầu sẽ giúp mạch chạy ổn định, bền hơn và ít lỗi hơn.
