Transistor D718 – “cỗ máy lực” không thể thiếu trong ampli

Trong thế giới audio analog, có những linh kiện gần như đã trở thành huyền thoại – không phải vì giá trị sưu tầm, mà vì tính thực dụng và hiệu quả vượt thời gian. Một trong số đó chính là transistor D718 – cái tên gắn liền với những ampli “kêu chất”, khỏe, và bền theo năm tháng. Nhưng điều gì khiến D718 được gọi là “cỗ máy lực”? Và tại sao cả người chơi lẫn thợ sửa ampli đều ưu ái nó đến thế? Hãy cùng khám phá sâu hơn.

D718 – Trái tim công suất của ampli analog

Khi nói về ampli analog, chúng ta thường nhắc đến các tầng khuếch đại. Trong đó, tầng cuối – tầng công suất – chính là nơi tạo ra sức mạnh thực sự để đẩy tín hiệu ra loa. Và D718 chính là linh kiện chủ lực cho công việc nặng nhọc ấy.

Là một transistor NPN công suất lớn, D718 được dùng phổ biến trong các mạch Class AB, nơi mà độ méo thấp, tiếng trung thực và công suất mạnh mẽ là điều kiện tiên quyết.

Không chỉ đơn thuần là linh kiện điện tử, D718 mang trong mình cả "chất âm" của một thời ampli đèn chuyển sang bán dẫn. Nó giữ được sự mộc mạc, độ chi tiết, và lực đẩy mà không phải loại IC khuếch đại hiện đại nào cũng làm được.



Thông số kỹ thuật và cách D718 hoạt động

Hiểu được datasheet D718 là điều cần thiết nếu bạn muốn ứng dụng nó hiệu quả trong thực tế.

Các thông số cơ bản của D718:

• Loại transistor: NPN công suất

• Ic (Collector Current): 8A

• Vceo (Điện áp cực đại Collector-Emitter): 120V

• Ptot (Công suất tiêu tán cực đại): 80W

• Hệ số khuếch đại dòng (hFE): 40 – 320 tùy lô

• Tần số chuyển mạch: ~3 MHz

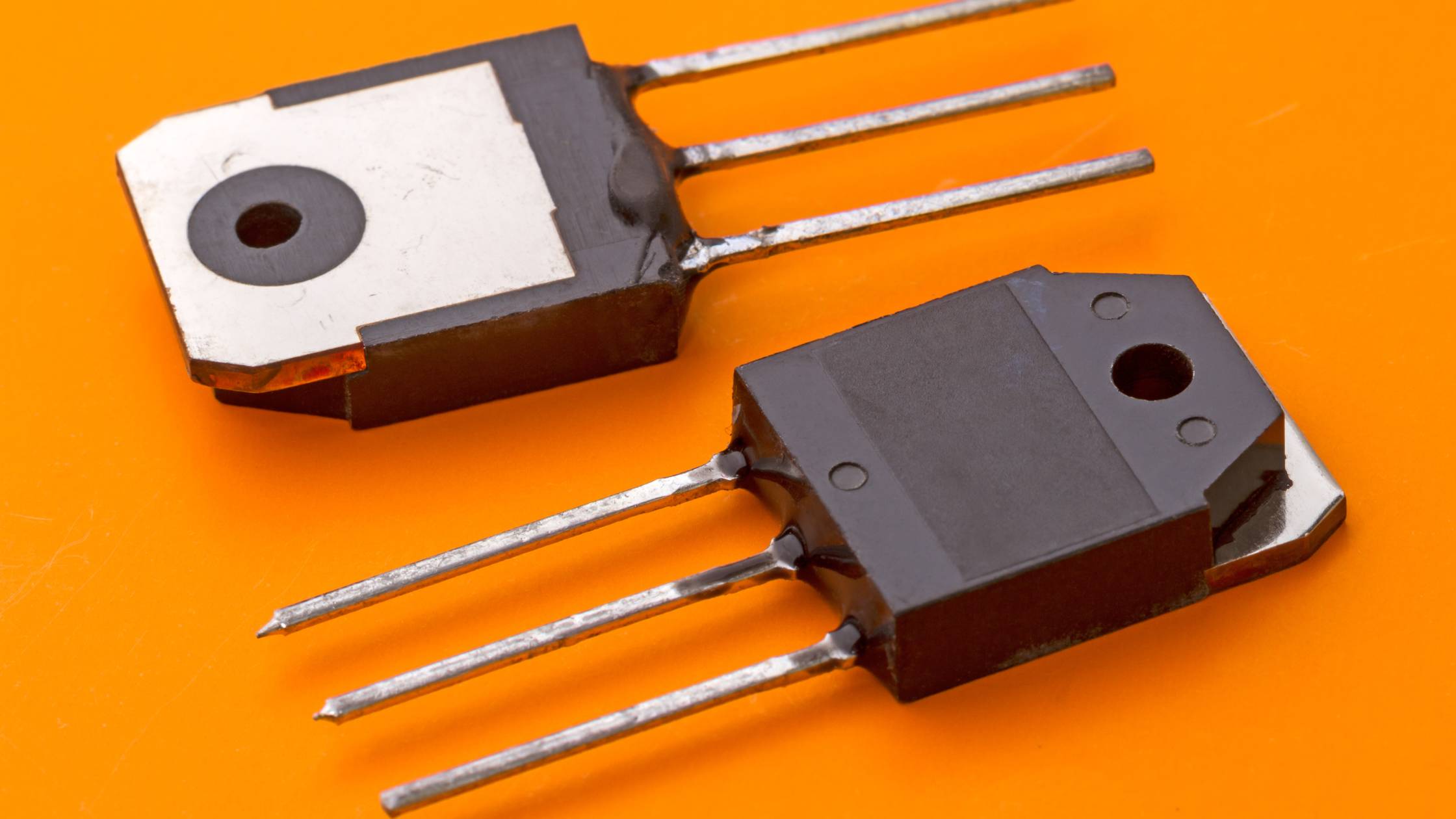

• Kiểu chân: TO-3P hoặc TO-247 (dạng gắn tản nhiệt)


Nguyên lý hoạt động cơ bản:

D718 có 3 chân: Base – Collector – Emitter. Khi bạn cấp dòng kích nhỏ vào chân Base, dòng lớn hơn sẽ chảy từ Collector sang Emitter. Chính nhờ nguyên lý khuếch đại dòng này mà tín hiệu âm thanh nhỏ (từ pre-amp) có thể được khuếch đại thành sóng điện đủ mạnh để đánh loa.

Một điểm mạnh khác của D718 là tần số cắt khá cao (~3MHz), giúp nó có thể xử lý tín hiệu audio sạch và ít suy hao ở tầng cao.



Chất âm khi dùng D718 – vì sao “kêu” hơn?

Bạn có thể thay D718 bằng nhiều transistor khác, thậm chí IC khuếch đại, nhưng nhiều người chơi audio vẫn nhận xét:

“Chỉ ampli dùng D718 mới có tiếng bass chắc, treble sáng và âm trung mộc mạc đúng gu cổ điển.”

D718 không làm méo tín hiệu nhiều, giữ được độ động tốt, và phản hồi âm thanh “rõ ràng như nói chuyện trực tiếp”. Đặc biệt, khi được phối ghép đúng trở kháng, nó cho âm thanh có độ sâu, ấm, không bị khô như ampli digital hiện nay.

Tất nhiên, một phần “chất âm” còn phụ thuộc vào cách thiết kế mạch, nguồn cấp và cả cách phối với loa – nhưng D718 là nền tảng quan trọng giúp đạt được âm thanh analog “thật như đời”.



Cặp bài trùng: D718 – B688 và cách ráp ampli đúng chuẩn

D718 thường được sử dụng song song với transistor PNP B688 – tạo thành một cặp đối xứng trong tầng công suất Class AB.



Một số lưu ý khi phối ghép:

1. Chọn cặp đối xứng chuẩn: D718 – B688 có thông số gần nhau, khuếch đại ổn định, chống méo tín hiệu.

2. Trở bias phù hợp: Nên dùng diode hoặc mạch servo để giữ điểm hoạt động ổn định, tránh méo crossover.

3. Tản nhiệt cực kỳ quan trọng: Mỗi con nên được gắn vào tấm nhôm lớn, có keo dẫn nhiệt, và tốt nhất là thêm quạt.

4. Đừng tiếc linh kiện bảo vệ: Gắn trở nguồn, cầu chì, và diode hồi tiếp để tăng tuổi thọ cho mạch.


Nếu bạn đang bắt đầu tập ráp ampli DIY, thì mạch dùng D718 – B688 là lựa chọn kinh điển, dễ học hỏi và dễ tinh chỉnh.



D718 – dễ kiếm, nhưng không dễ “chọn đúng”

Vì là linh kiện phổ biến, D718 cũng bị làm giả khá nhiều trên thị trường. Một số dấu hiệu nhận biết hàng chất lượng:

• In chữ laser rõ nét, đều, không lem nhem

• Mặt lưng bóng, vỏ dày, cầm chắc tay

• Có mã lô hàng hoặc số series trên thân linh kiện

• Mua từ nhà cung cấp uy tín (Thành Công, Quỳnh Diễn, linhkienmayhan.vn...)


Mẹo nhỏ: Nếu bạn mua số lượng lớn, nên test ngẫu nhiên 1–2 con bằng mạch mẫu để tránh mất công ráp xong… rồi hỏng cả bo!



Kết luận: D718 – lựa chọn “kinh điển” cho người yêu âm thanh

D718 không phải là con linh kiện có thông số khủng khiếp nhất, nhưng nó lại có chỗ đứng vững chắc trong cộng đồng DIY audio, thợ sửa ampli và cả những người hoài niệm “chất âm analog”.

Nếu bạn muốn ráp một ampli nghe nhạc vàng, nhạc trữ tình, bolero, hoặc đơn giản là “chơi loa cây mà vẫn tiết kiệm”, thì D718 chắc chắn là lựa chọn không thể bỏ qua.
