Tổng hợp lỗi thường gặp khi đọc mã linh kiện – và cách khắc phục

Thứ Năm, 01/05/2025 Huỳnh Chí Diễn
Nội dung bài viết

❌ Tổng hợp lỗi thường gặp khi đọc mã linh kiện – và cách khắc phục




😵 Mở đầu: Một ký hiệu sai – cả mạch ra đi

Bạn có từng:

  • Lắp xong mạch và bật nguồn… không thấy gì?


  • Thay linh kiện giống mã, cùng hình dáng… nhưng mạch vẫn cháy?


  • Cắm nhầm transistor PNP thành NPN và mất luôn cả IC điều khiển?


🎯 Nguyên nhân có thể đến từ những lỗi tưởng nhỏ nhưng rất phổ biến:

Đọc sai mã linh kiện – nhầm cực chân – chọn linh kiện không tương thích.

Trong bài viết này, bạn sẽ được:

  • Tổng hợp các lỗi phổ biến khi đọc, hiểu và dùng linh kiện.


  • Ví dụ thực tế – dễ nhớ – dễ tránh.


  • Cách khắc phục hiệu quả cho từng lỗi.


  • Check-list kiểm tra để đảm bảo “không còn sai ngớ ngẩn” nữa!



📌 1. Lỗi nhầm giữa NPN và PNP – tưởng đơn giản nhưng ai cũng từng gặp

❗ Lỗi:

  • Dùng C1815 (NPN) thay cho A1015 (PNP) hoặc ngược lại.


  • Lắp đúng sơ đồ chân nhưng sai cực tính.


🧨 Hậu quả:

  • Mạch không dẫn dòng → không chạy.


  • Dễ gây sai áp → cháy vi điều khiển, IC liên quan.


✅ Khắc phục:

  • Tra mã + loại (NPN hay PNP) rõ ràng.


  • Ghi nhớ: C = NPN, A = PNP (với mã Nhật rút gọn).


💡 Mẹo: Ghi chú riêng bảng mã transistor thường dùng và cực tính.




📌 2. Nhầm giữa MOSFET logic level và thường – “chết lặng” vì 5V

❗ Lỗi:

  • Dùng IRF540 (kích áp cao) cho mạch điều khiển 5V.


  • MOSFET không mở đủ → không dẫn dòng, tỏa nhiệt, nổ.


✅ Khắc phục:

  • Kiểm tra Vgs(th) trong datasheet → nếu > 4V, không dùng cho 5V logic.


  • Ưu tiên dùng IRLZ44N, IRL540N cho mạch Arduino, ESP, STM32...


💡 Ghi nhớ: IRF = không logic, IRL = logic level.




📌 3. Nhầm sơ đồ chân transistor – “sai cực là chết”

❗ Lỗi:

  • Cắm chân B – C – E ngược, dù đúng loại transistor.


  • Mạch “có vẻ chạy” nhưng chập chờn, quá tải, hoặc đốt cháy chân Base.


✅ Khắc phục:

  • Luôn tra datasheet hoặc dùng đồng hồ đo xác định chân.


  • Với TO-92:


    • C1815, A1015: E – C – B (từ trái qua, nhìn mặt in).


    • C945: B – C – E.


📌 Ghi chú sơ đồ chân TO-92 tại góc bàn làm việc để tránh nhầm.




📌 4. Đọc sai mã SMD – hậu quả không tưởng

❗ Lỗi:

  • Thấy mã “A7” → tưởng là diode → cắm vào vị trí MOSFET.


  • Hoặc mã “1A” → đoán là zener 1A, nhưng thật ra là transistor NPN SMD.


✅ Khắc phục:

  • Không đoán! Luôn tra bảng mã SMD hoặc dùng app/AI để xác minh.


  • Tải bảng tra mã SMD từ blog hoặc nhóm kỹ thuật uy tín.


💡 Lưu trữ hình ảnh linh kiện + mã + thông tin vào Google Drive cá nhân.




📌 5. Dùng diode tín hiệu thay diode chỉnh lưu – nhỏ mà nguy hiểm

❗ Lỗi:

  • Dùng 1N4148 (diode tín hiệu) để chỉnh lưu dòng AC hoặc tải lớn.


  • Diode cháy sau vài phút → gây ngắn mạch, nổ tụ.


✅ Khắc phục:

  • Dùng đúng loại:


    • 1N4007 cho chỉnh lưu AC/DC.


    • 1N4148 chỉ dùng tín hiệu nhỏ, tốc độ cao.


💡 Kiểm tra dòng tối đa (If) trong datasheet – diode chỉnh lưu ≥ 1A.




📌 6. Nhầm diode thường với Zener – cấp áp ngược là chết

❗ Lỗi:

  • Dùng Zener như diode thường, cắm đúng chiều nhưng áp không ổn định.


  • Hoặc dùng diode thường để ổn áp → mạch không chạy, mất điện áp chuẩn.


✅ Khắc phục:

  • Phân biệt Zener bằng mã (BZX55, BZV, ZD…).


  • Cắm ngược chiều so với diode thường để sử dụng Zener đúng cách.


📌 Học thuộc 3–5 mã Zener phổ biến: ZD5.1, ZD12, BZX55C5V1...




📌 7. Lắp nhầm cực IC ổn áp – mất IC, mất luôn vi điều khiển

❗ Lỗi:

  • IC 7805, AMS1117 có chiều Vin – GND – Vout khác nhau.


  • Cắm ngược chiều → cấp 12V vào vi điều khiển 5V → cháy MCU.


✅ Khắc phục:

  • Luôn tra sơ đồ chân của IC theo datasheet, không dựa vào cảm tính.


  • Đánh dấu chiều IC trên board trước khi hàn.


💡 Dán sticker ghi “Vào – GND – Ra” lên board nếu dùng nhiều loại IC khác nhau.




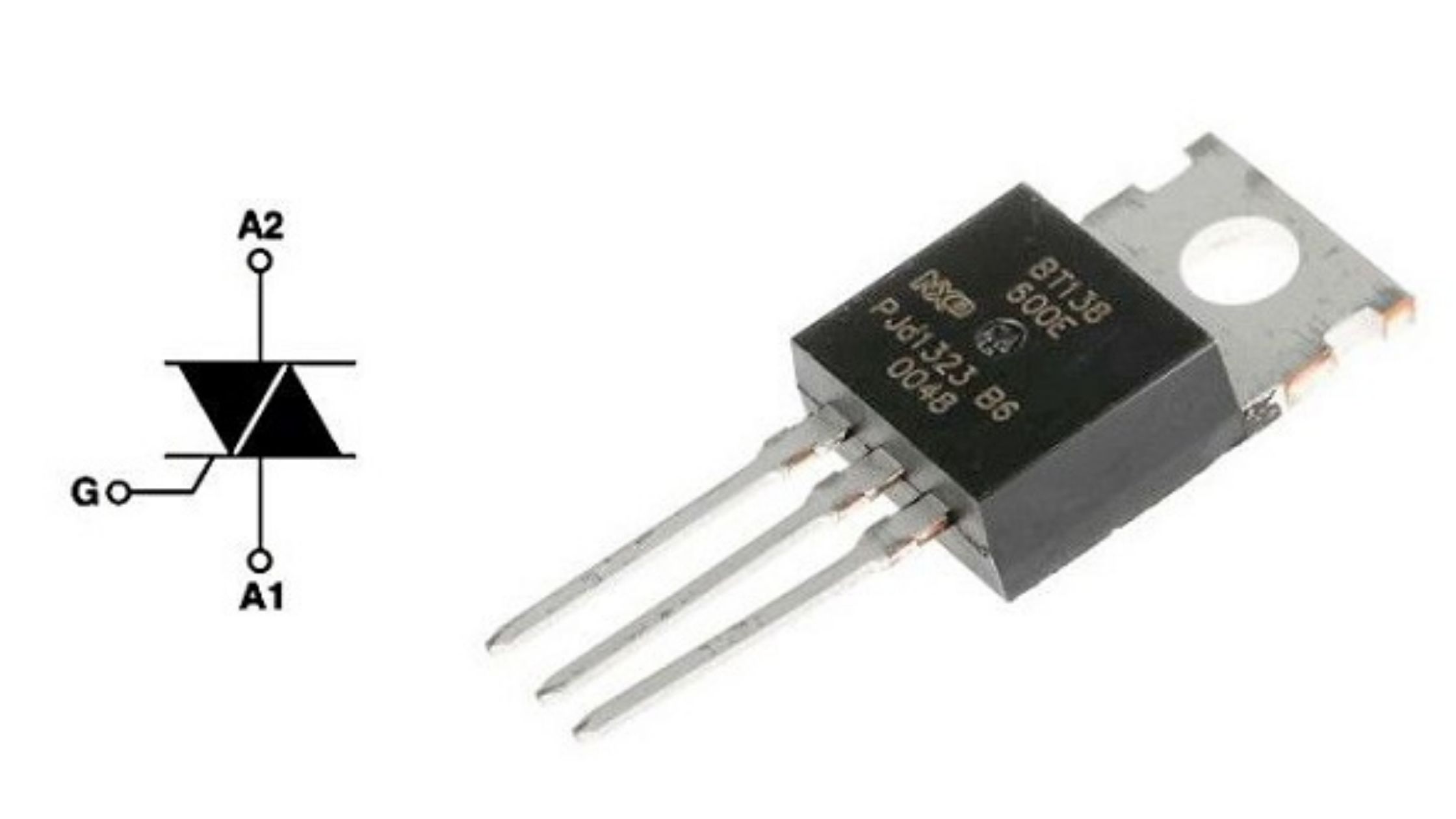

📌 8. Nhầm linh kiện do nhìn… “na ná nhau”

❗ Lỗi:

  • Transistor 3 chân TO-92, MOSFET nhỏ TO-92, SCR mini → rất giống nhau.


  • Lắp sai loại → mạch không dẫn, hoặc hỏng phần điều khiển.


✅ Khắc phục:

  • Nếu mã bị mờ, dùng đồng hồ số đo sơ bộ.


  • Đo diode giữa các chân → xác định chân B, G, E, C, K...


📌 Không rõ mã → KHÔNG dùng lại cho mạch mới!


📋 9. Checklist tránh nhầm lẫn khi dùng linh kiện

  1. Tra mã linh kiện trước khi cắm.


  2. Xác định loại (NPN/PNP, Zener, MOSFET, SCR…).


  3. Kiểm tra sơ đồ chân.


  4. Đo kiểm bằng đồng hồ nếu là linh kiện bóc mạch.


  5. So sánh thông số với mạch sử dụng: dòng, áp, công suất.


🎯 Thực hiện đều đặn mỗi lần → tránh 99% lỗi cháy mạch.




🧪 10. Mẹo ghi nhớ & khắc phục lỗi nhanh

  • Tạo sổ tay “linh kiện thường dùng” cá nhân.


  • In bảng sơ đồ chân TO-92, TO-220, IC 78xx, MOSFET thông dụng.


  • Lưu thư viện datasheet vào Drive/Dropbox.


  • Lập checklist in và dán tại khu vực hàn mạch.





🎁 Bonus: Tải file PDF “Lỗi thường gặp & cách xử lý”

Tải ngay tài liệu:

  • Tổng hợp 15 lỗi phổ biến khi đọc sai linh kiện.


  • Bảng mã – sơ đồ chân – hướng dẫn đo kiểm.


  • Dạng bảng dễ in, dán tại bàn làm việc hoặc lớp học.


📥 Link tải: Lỗi giao diện: file 'snippets/shortcode-Bạn.bwt' không được tìm thấy




🏁 Kết luận: Đọc đúng mã – giữ mạch sống

Dù là sinh viên, DIY-er hay thợ kỹ thuật:

  • Việc đọc đúng mã linh kiện là kỹ năng sống còn.


  • Tránh được lỗi sai nhỏ = giữ an toàn mạch, tiết kiệm thời gian, tăng uy tín cá nhân.


✅ Hãy biến mỗi lần dùng linh kiện thành quy trình có kiểm chứng – không bao giờ đoán mò nữa!




📘 Bài tiếp theo:

🔎 “Từ dữ liệu linh kiện đến bản vẽ mạch – quy trình thiết kế như kỹ sư”

Bạn đã đọc mã, tra mã, hiểu sơ đồ chân… giờ là lúc:

  • Biến các thông tin đó thành bản vẽ mạch logic – thực tế – tối ưu.


  • Bài tới sẽ hướng dẫn cách vẽ mạch điện tử từ ý tưởng đến sơ đồ chi tiết, giúp bạn:


    • Thiết kế mạch nguyên lý.


    • Chọn linh kiện phù hợp.


    • Chuẩn bị cho in mạch hoặc test breadboard.


👉 Đừng bỏ lỡ – nếu bạn muốn từ “lắp mạch” chuyển sang “thiết kế mạch như dân chuyên”!
