Tổng Hợp Các Kích Thước Hộp WANCHI Hiện Có – Dễ Tra Cứu

Bạn đang cần tìm hộp nhựa WANCHI phù hợp cho mạch điện tử của mình?
Bạn không biết mẫu nào sẽ vừa với mạch đang làm?
Bạn từng chọn nhầm hộp: quá nhỏ không vừa mạch, quá lớn gây cồng kềnh, tốn chi phí?

👉 Bài viết này sẽ là bảng tra cứu kích thước WANCHI đầy đủ nhất, giúp bạn chọn mẫu hộp phù hợp ngay từ đầu, tiết kiệm thời gian, công sức và tiền bạc!

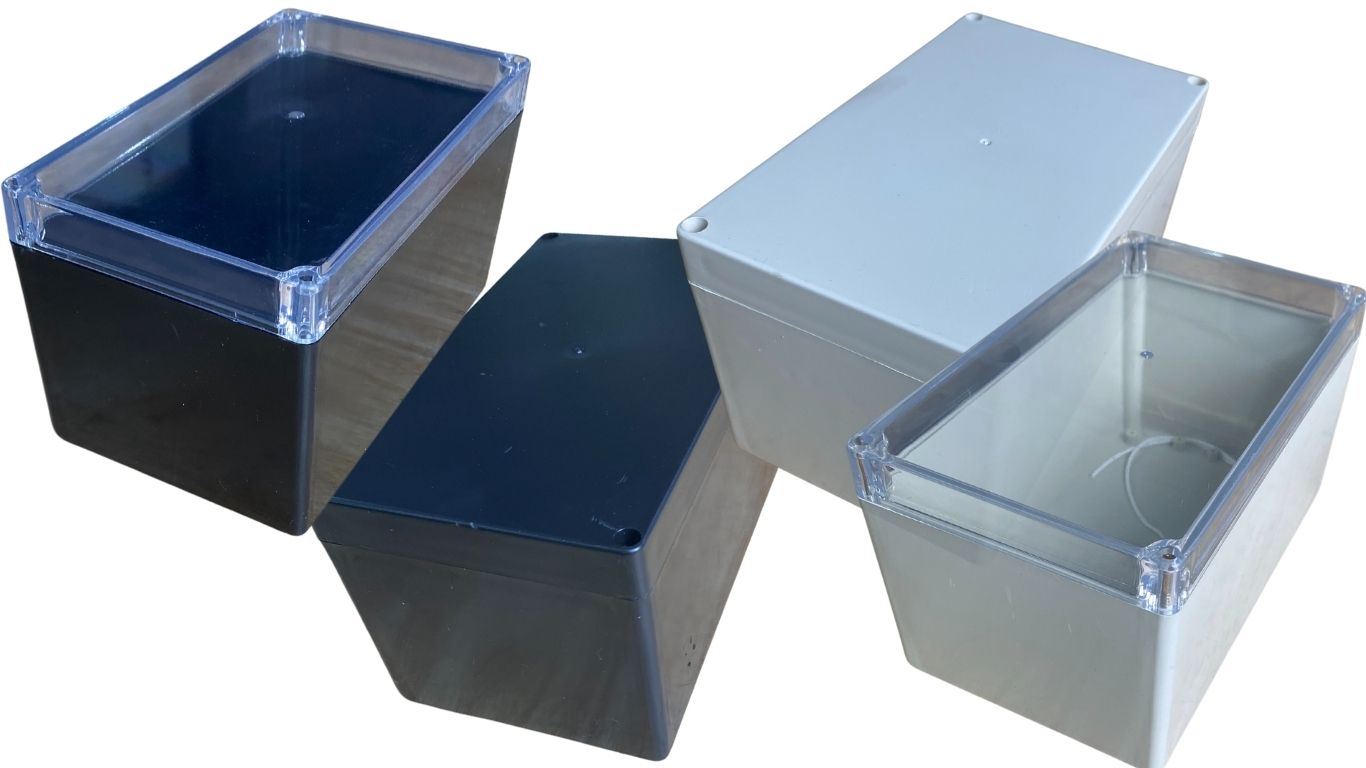

1. Tổng quan về hộp nhựa WANCHI

WANCHI là dòng hộp nhựa cao cấp chuyên dùng để:

Đựng mạch điện tử công suất lớn
Bảo vệ bo mạch ngoài trời, môi trường khắc nghiệt
Làm tủ điều khiển mini, hộp relay, inverter, nguồn tổ ong…

📌 Đặc điểm nổi bật:

Nhựa ABS dày, chắc, khoan không nứt
Có ron chống nước (IP65 trở lên nếu lắp đúng)
Nắp đục hoặc trong suốt
Có nhiều kích cỡ khác nhau → dễ chọn đúng theo mạch

2. Bảng kích thước hộp WANCHI – phân loại dễ hiểu

Tên sản phẩm (mã)	Kích thước (DxRxC, mm)	Loại nắp	Ghi chú ứng dụng
WANCHI 170	170 x 95 x 70	Nắp đục	Mạch nhỏ, cảm biến, relay 1–2 kênh
WANCHI 200x120	200 x 120 x 110	Nắp trong	Arduino, ESP32, relay 4 kênh
WANCHI 240x160x90	240 x 160 x 90	Nắp trong	LCD hiển thị, điều khiển đèn LED
WANCHI 265x185x125	265 x 185 x 125	Nắp đục hoặc trong	Mạch inverter nhỏ, có thể gắn quạt
WANCHI 320x240x110	320 x 240 x 110	Nắp trong	Mạch công suất lớn, nhiều relay, tản nhiệt
WANCHI vuông	150 x 150 x 100	Nắp đục	Hộp relay nhiều ngõ, module điều khiển
WANCHI mỏng	200 x 120 x 75	Nắp trong	Gọn nhẹ, mạch test nhanh, demo mini

✅ Các mẫu có ký hiệu nắp trong (mica) → cho phép quan sát LED, LCD bên trong mà không cần mở nắp.

3. Hướng dẫn chọn hộp theo kích thước mạch

Đo bo mạch bạn đang dùng, sau đó so sánh với kích thước trong bảng dưới đây:

Loại mạch	Kích thước bo mạch (ước lượng)	Hộp WANCHI phù hợp
Arduino + cảm biến nhỏ	80 x 50 mm	WANCHI 170x95x70
Mạch relay 4–8 kênh	100 x 70 mm	WANCHI 200x120x110
ESP32 + LCD hiển thị	130 x 80 mm	WANCHI 240x160x90
Mạch inverter 300W	180 x 110 mm	WANCHI 265x185x125
Bộ điều khiển công nghiệp	230 x 150 mm hoặc lớn hơn	WANCHI 320x240x110

📌 Luôn chừa dư ít nhất 10–20mm mỗi chiều để:

Gắn jack nguồn, dây
Đặt relay rời, module phụ
Có khoảng cách cho tản nhiệt, chống nóng

4. Các tiêu chí phụ để chọn đúng mẫu WANCHI

Tiêu chí	Gợi ý chọn WANCHI
Cần nhìn LED, LCD	Chọn mẫu có nắp trong suốt
Dùng ngoài trời	Ưu tiên mẫu có ron chống nước
Muốn gắn quạt, khoét lỗ	Chọn hộp có mặt nắp phẳng, thành dày
Sản xuất hàng loạt	Chọn mẫu có mã sản phẩm cụ thể, dễ đặt lại
Làm mô hình học tập	Có thể chọn loại nhỏ gọn, giá tốt

5. Cách bảo quản và sử dụng hộp WANCHI bền lâu

✅ Gợi ý để hộp WANCHI luôn đẹp – bền – phát huy hết công dụng:

Không khoan gần mép nắp → tránh nứt mica
Dán ron kỹ, siết ốc đều lực → đảm bảo chống nước
Dùng dây rút, keo dán để cố định mạch bên trong
Nếu đặt ngoài trời → nên có mái che, hoặc sơn phủ UV cho nắp trong

6. Gợi ý nhóm sản phẩm theo từng nhu cầu

Nhu cầu sử dụng	Gợi ý mẫu WANCHI phù hợp
Học sinh – sinh viên DIY	170x95x70mm, 200x120x110mm
Kỹ sư lắp mạch relay – cảm biến	240x160x90mm, 265x185x125mm
Mạch inverter – điều khiển máy	265x185x125mm, 320x240x110mm
Bộ hiển thị thông số	240x160x90mm (nắp trong)
Thiết bị ngoài trời – tủ điện mini	265x185x125mm trở lên, có ron chống nước
