Tổng hợp bảng tra mã linh kiện thông dụng – dễ hiểu cho người mới

Thứ Bảy, 26/04/2025 Huỳnh Chí Diễn

Nội dung bài viết

📘 Tổng hợp bảng tra mã linh kiện thông dụng – dễ hiểu cho người mới

🔎 Mở đầu: Tra mã linh kiện – kỹ năng “sống còn” của dân điện tử

Bạn có bao giờ cầm một con linh kiện trên tay, nhìn mã số mà thấy... mù tịt?

Bạn không đơn độc đâu! Rất nhiều sinh viên, thợ kỹ thuật, kể cả người làm nghề lâu năm cũng từng “tắc tị” khi gặp các mã lạ hoắc như IRLZ44N, BZX55C, C945, hay MAC97A6.

Vấn đề là: nếu không tra mã chính xác, bạn không thể biết chức năng, điện áp, dòng điện, sơ đồ chân… và có nguy cơ:

Lắp sai → cháy linh kiện.
Chọn sai → mạch không hoạt động.
Thay nhầm → hỏng toàn bộ bo mạch.

💡 Bài viết này sẽ giúp bạn:

Tra mã nhanh, hiểu đúng chức năng linh kiện.
Biết cách đọc mã linh kiện thông dụng cho Diode, Transistor, MOSFET, IGBT, SCR, Triac, Zener...
Tải về bảng PDF mã linh kiện để tra cứu mọi lúc, mọi nơi.

📚 1. Mã linh kiện là gì? Tại sao quan trọng?

Mỗi linh kiện bán dẫn đều có một mã số riêng, in trực tiếp trên thân (hoặc dán trên bao bì – nếu là linh kiện dán SMD).

Mã số giúp bạn xác định:

Loại linh kiện (VD: diode, transistor, MOSFET...).
Thông số kỹ thuật (áp, dòng, công suất…).
Cấu trúc và cách đấu chân.
Hãng sản xuất và nguồn gốc.

👉 Không có mã số = không thể tra datasheet = rất dễ làm sai!

🧾 2. Mã linh kiện diode thường & Zener

Loại Diode	Mã phổ biến	Chức năng chính
Diode thường	1N4001 – 1N4007	Chỉnh lưu, dòng thấp đến cao
Diode tín hiệu	1N4148	Tín hiệu nhanh, tần số cao
Zener diode	1N4728 – 1N4764	Ổn áp (3.3V – 75V)
Zener nhỏ – SMD	BZX55, BZX79, ZDxx	Dạng nhỏ, ổn áp mini

💡 Mẹo nhớ: Zener thường có chữ “Z” trong mã: BZX, ZD, ZPD...

⚡ 3. Mã Transistor thông dụng

Loại	Mã số phổ biến	Loại	Công suất	Chân TO-92
NPN nhỏ	C1815, C945, 2N2222	Tín hiệu	Thấp	B – C – E hoặc E – C – B
PNP nhỏ	A1015, A733, 2N2907	Tín hiệu	Thấp	Tùy loại
NPN công suất	D882, 2SC5200	Tăng áp	Trung – cao	TO-220 hoặc TO-3
PNP công suất	B772, 2SA1943	Tăng dòng	Trung – cao	TO-220 hoặc TO-3

💡 C1815 và A1015 là cặp Transistor NPN – PNP kinh điển của mọi dân DIY!

⚙️ 4. Mã MOSFET & IGBT phổ biến

Loại	Mã số	Loại cổng	Ứng dụng
MOSFET N-Ch	IRF540, IRLZ44N, STP55NF06	Logic hoặc công suất	Mạch xung, nguồn xung, DC motor
MOSFET P-Ch	IRF9540, IRF4905	Cổng P	Điều khiển đảo chiều
IGBT công suất	IRG4PC50W, GT30J124	Điều khiển điện áp	Biến tần, máy hàn, UPS

💡 Mẹo:

IRF = MOSFET.
IRG = IGBT.

🔌 5. Mã SCR – Triac – Thysistor

Linh kiện	Mã thường gặp	Ứng dụng
SCR	MCR100, BT151, 2N6504	Điều khiển dòng một chiều, chỉnh lưu
Triac	BTA08, MAC97A6, TIC206	Điều chỉnh dimmer, bếp điện, quạt
Thysistor	(cùng họ với SCR)	Nguồn AC, điều khiển dòng lớn

💡 Triac thường có chữ BTA, SCR thường là MCR, BT1xx.

🧠 6. Cách tra mã chính xác – nhanh & hiệu quả

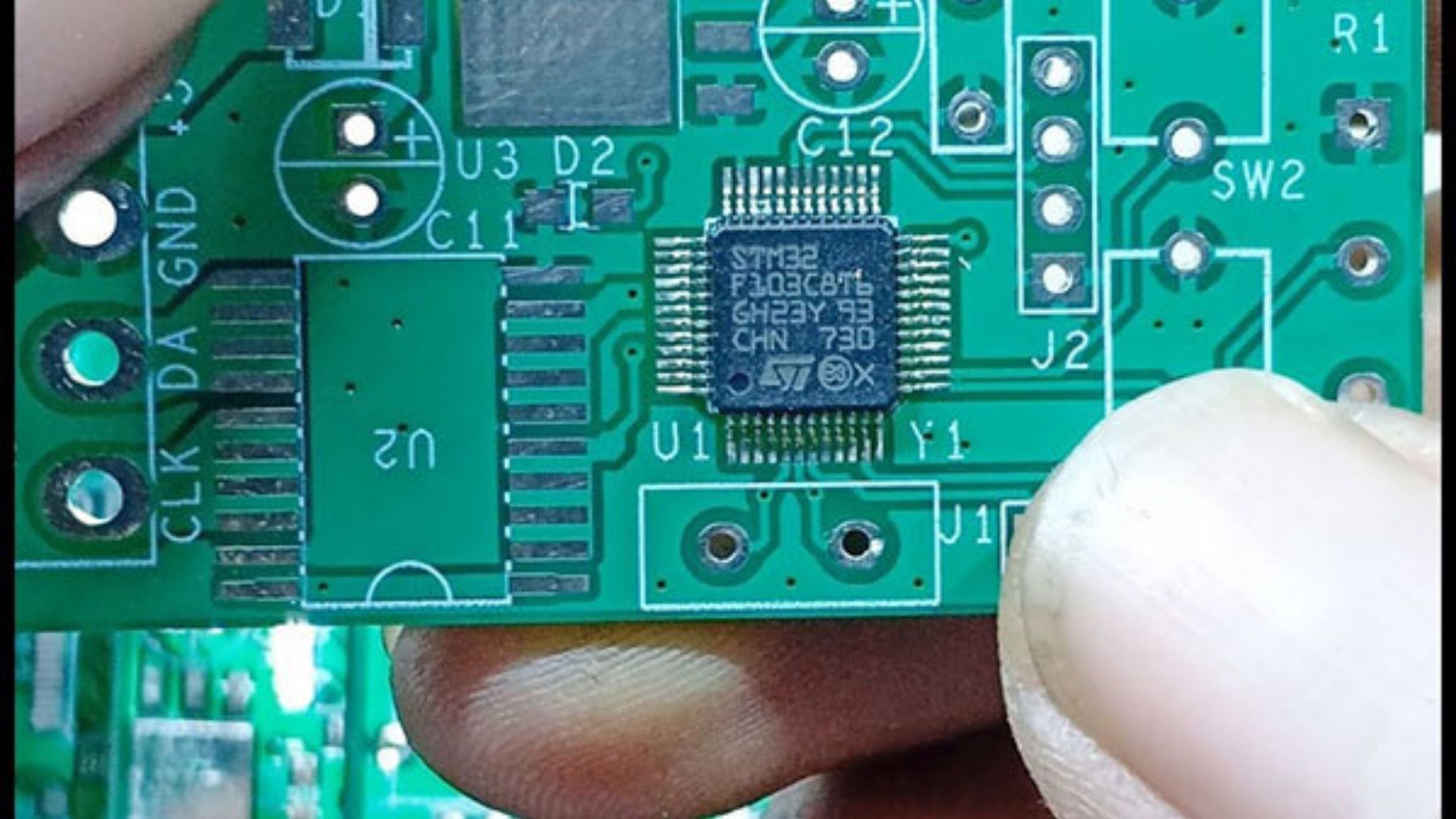

✅ Bước 1: Đọc mã in trên linh kiện

Dùng kính lúp nếu khó nhìn.
Dùng app scan hình để zoom nét chữ.

✅ Bước 2: Gõ Google theo cú pháp:

Lỗi giao diện: file 'snippets/shortcode-Mã.bwt' không được tìm thấy + datasheet

✅ Bước 3: Mở trang đáng tin cậy:

✅ Bước 4: Tải datasheet về, tìm:

Pinout – sơ đồ chân.
Điện áp, dòng tối đa.
Ứng dụng đề xuất.

📥 7. Tải bảng mã PDF – dùng offline cực tiện

Mình đã tổng hợp sẵn một bảng mã PDF gồm:

Hơn 100 mã linh kiện phổ biến.
Có phân loại theo: Diode, Transistor, MOSFET, IGBT, SCR, Triac, Zener.
Định dạng dễ in – dễ đọc – tiện tra.

📎 Tải miễn phí tại đây: Lỗi giao diện: file 'snippets/shortcode-Link.bwt' không được tìm thấy

❌ 8. Sai lầm phổ biến khi tra mã – và cách khắc phục

Tra sai mã vì nhìn nhầm số/mờ chữ.
✅ Dùng điện thoại chụp – zoom rõ rồi tra.
Tin vào “mã giống” là dùng được.
✅ Mã giống chưa chắc thông số giống – cần tra datasheet.
Nhầm giữa MOSFET và IGBT do mã gần giống.
✅ Tra kỹ thông số Rds(on) (MOSFET) hay Vces (IGBT).
