🔎 Tổng hợp bảng mã SMD khó đọc – giải mã không cần kính lúp!

🧠 Mở đầu: Mã linh kiện SMD – nỗi ám ảnh không của riêng ai

Bạn có bao giờ:

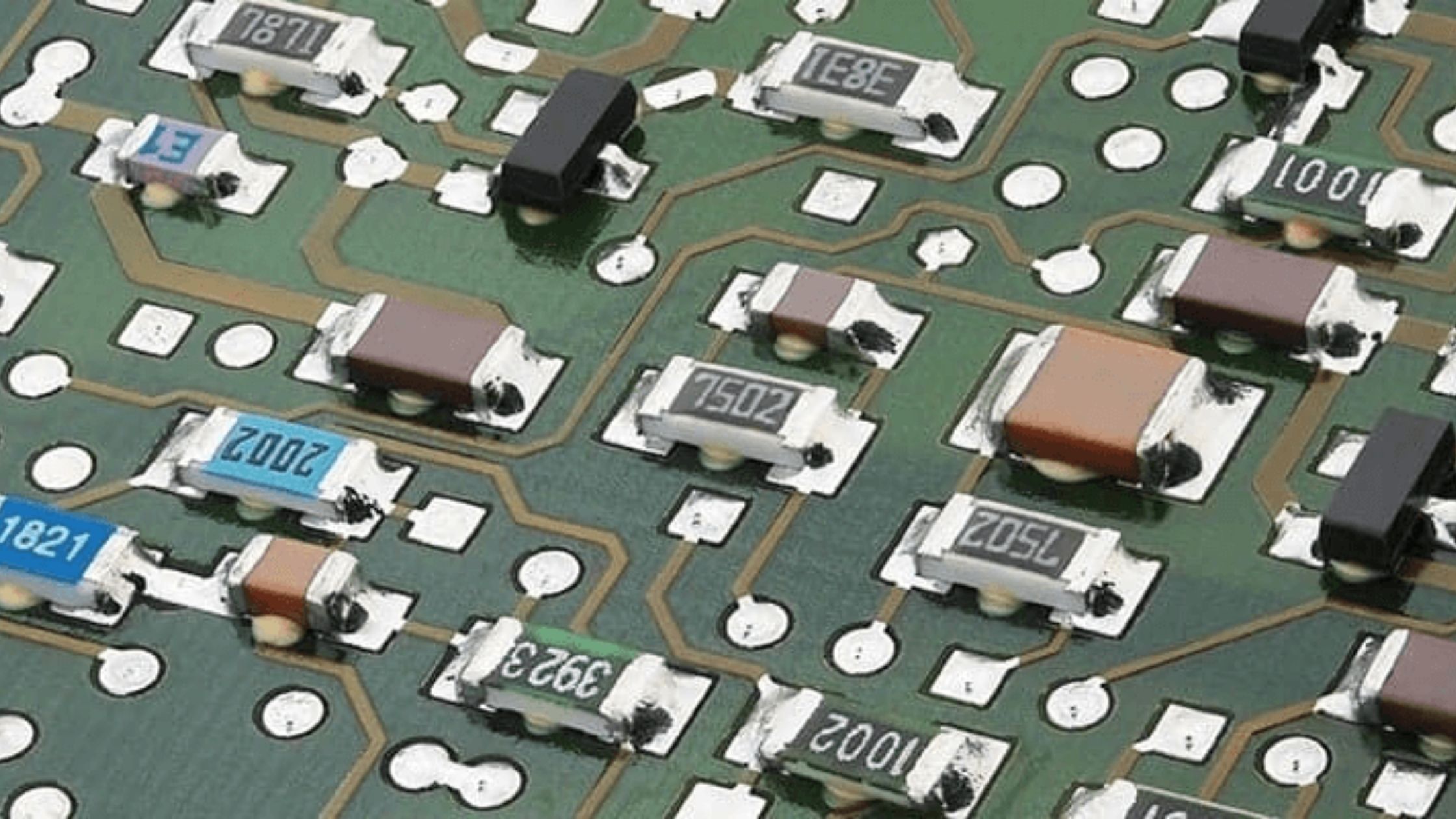

Cầm bo mạch có vài chục con SMD bé xíu với mã vỏn vẹn 2–3 ký tự?
Thấy ký hiệu như “A7”, “1AM”, “K3F” mà không biết bắt đầu từ đâu để tra mã?
Thử Google nhưng... chỉ ra kết quả của món ăn Hàn Quốc hoặc tên game?

😅 Nếu bạn gật đầu thì cũng đừng lo – 90% người làm kỹ thuật từng như bạn.
Linh kiện SMD (Surface Mount Device) không chỉ nhỏ – mà còn được mã hóa theo cách rất đặc biệt.

Bài viết này sẽ giúp bạn:

Hiểu rõ cách mã hóa linh kiện SMD phổ biến.
Có trong tay bảng tra mã SMD ngắn gọn – dễ dùng.
Biết mẹo tra mã nhanh không cần kính lúp hay công cụ đặc biệt.
Sử dụng app, AI và thậm chí là “suy luận logic” để xác định linh kiện dán dễ dàng hơn.

📦 1. Vì sao mã SMD khó đọc?

🔍 1.1. Kích thước quá nhỏ:

Linh kiện chỉ bằng hạt gạo hoặc đầu tăm.
Mã in thường chỉ 2–3 ký tự, rất dễ mờ, trùng lặp hoặc rút gọn tối đa.

🔠 1.2. Mã không theo tiêu chuẩn duy nhất:

Mỗi hãng, mỗi loại linh kiện có cách đặt mã khác nhau.
Ví dụ: cùng mã “A7” nhưng hãng A là diode, hãng B lại là transistor.

🧨 1.3. Nhiều mã “viết tắt”, không có ý nghĩa rõ ràng:

Không giống như “IRF540” hay “C1815” dễ tra, mã SMD như “J1”, “R2”, “BA” không thể đoán bằng cảm tính.

📌 Kết luận: Đọc SMD bằng “niềm tin” là không ổn – bạn phải có phương pháp!

📊 2. Bảng tra mã SMD thông dụng – phiên bản đơn giản hóa

Mã SMD	Tên đầy đủ	Loại linh kiện	Thông số chính
A7	BAV99	Diode kép	70V, 200mA
1AM	1N4148WS	Diode xung tốc độ cao	100V, 300mA
K3F	BC847	Transistor NPN	45V, 100mA
1A	BZX84C5V1	Zener diode	5.1V, 250mW
C1	2N7002	MOSFET N-Channel	60V, 115mA
2D	MMBT3904	Transistor NPN	40V, 200mA
4C	IRLML6344	MOSFET Logic Level	30V, 5.3A
BA	BAS16	Diode Switching	75V, 200mA

📌 Lưu ý: Mã SMD phụ thuộc vào nhà sản xuất, nên tra bằng bảng chỉ mang tính tham khảo – luôn kiểm chứng bằng datasheet!

📚 3. Nguồn tra cứu mã SMD uy tín

Bạn không cần nhớ hết mã – hãy lưu lại 3 công cụ “chân ái” sau:

🔗 SMD Code Book (PDF)

Dạng bảng, tra nhanh bằng ký tự.
Phân loại rõ: diode, transistor, MOSFET, IC.
Có thể tải offline – rất tiện dùng khi không có mạng.

🔗 alltransistors.com/smdsearch.php

Nhập mã ký hiệu → hiện thông tin đầy đủ.
Có hình dạng, sơ đồ chân, ứng dụng đi kèm.

🔗 componentsearchengine.com

Tìm linh kiện qua ảnh hoặc mã.
Có dữ liệu về giá, kho hàng, datasheet.

🤖 4. Dùng AI để giải mã SMD – “trợ lý không ngủ”

Cách làm:

Chụp ảnh linh kiện rõ nét (dùng macro nếu cần).
Dùng Google Lens hoặc app AI nhận diện (SnapEDA, SmartLens AI).
Copy mã SMD → dán vào ChatGPT (kèm prompt: “This is an SMD code. What is it?”).

✅ Kết quả: AI sẽ gợi ý loại linh kiện, đặc điểm kỹ thuật, link datasheet nếu có.

💡 Mẹo: Dùng thêm plugin datasheet hoặc Octopart để tra nguồn gốc chính xác.

🛠 5. Nếu mã bị mờ – có cách nào cứu?

Có! Bạn vẫn có thể “giải mã” bằng các cách sau:

🔧 5.1. So sánh với linh kiện cùng loại trên bo mạch:

Các linh kiện giống nhau thường đi theo cặp hoặc cụm.
Tìm linh kiện còn rõ mã → suy ra các con bị mờ.

🔧 5.2. Đo điện trở – diode – sơ đồ chân bằng đồng hồ số:

Xác định loại diode hay transistor qua đo chân.
Dùng đồng hồ đo Diode, điện trở – xác định tương đối chức năng.

🔧 5.3. Tra sơ đồ mạch tương tự:

Nhiều mạch có thiết kế tương đồng.
Tìm sơ đồ mạch tương ứng trên Google hoặc forum.

📌 Không nên thay linh kiện SMD chỉ vì “hình giống” – hãy kiểm chứng bằng đo và tra chéo.

🎯 6. Kỹ năng đọc mã SMD – nên luyện mỗi ngày

Mỗi ngày lấy 5 linh kiện SMD bất kỳ → chụp ảnh, tra mã, tìm datasheet.
Ghi lại thông tin vào file Excel hoặc Google Sheet:
- Mã SMD
- Loại linh kiện
- Thông số
- Ứng dụng
- Ghi chú cách nhận biết
